စက်မှုဓာတ်အားစနစ်များ စဉ်ဆက်မပြတ် ဖွံ့ဖြိုးတိုးတက်လာမှုနှင့်အတူ၊ ဓာတ်အားပေးစက်ရုံများနှင့် လျှပ်စစ်ပစ္စည်းများအား စက်ကိရိယာများ ပြုပြင်ထိန်းသိမ်းစဉ်အတွင်း ဓာတ်အားခွဲထုတ်ခြင်းအတွက် ပိုမိုစိတ်ချရပြီး ပိုမိုစိတ်ချရသော ဖြေရှင်းနည်းများ လိုအပ်ပါသည်။ဗို့အားမြင့် ခလုတ်များကို ဖြုတ်ပါ။ယုံကြည်စိတ်ချရသော သီးခြားခွဲထားမှုကို ပေးဆောင်ပြီး ပြုပြင်ထိန်းသိမ်းမှု စွမ်းဆောင်ရည် မြှင့်တင်ပေးခြင်းဖြင့် လျှပ်စစ်ဘေးကင်းရေးတွင် မရှိမဖြစ်လိုအပ်သော အခန်းကဏ္ဍမှ ပါဝင်ပါသည်။
GN22-6 Series Indoor High-Voltage Disconnecting Switch သည် အလယ်အလတ်ဗို့အားစနစ်များအတွက် တီထွင်ထုတ်လုပ်ထားသော ဗို့အားမြင့်လျှပ်စစ်ကိရိယာအသစ်ဖြစ်သည်။ အဆင့်မြင့်စက်ပိုင်းဆိုင်ရာ ဂီယာနည်းပညာ၊ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော အဆက်အသွယ်ဖွဲ့စည်းပုံများနှင့် အားကောင်းသည့်လျှပ်ကူးပစ္စည်းအစိတ်အပိုင်းများကို ပေါင်းစပ်ခြင်းဖြင့်၊ GN22-6 စီးရီးသည် ကြီးမားသော ဓာတ်အားပေးစက်ရုံများနှင့် စက်မှုလျှပ်စစ်ပစ္စည်းများအတွက် ယုံကြည်စိတ်ချရသော သီးခြားစွမ်းဆောင်ရည်ကို ပေးဆောင်ပါသည်။
GN22-6 indoor-voltage high-voltage disconnecting switch ကို စက်ပစ္စည်းစစ်ဆေးခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းစဉ်အတွင်း ပါဝါထောက်ပံ့မှုများကို သီးခြားခွဲထုတ်ရန်အတွက် လျှပ်စစ်ဓာတ်အားပေးစက်ရုံကြီးများနှင့် လျှပ်စစ်စနစ်များတွင် အဓိကအားဖြင့် အသုံးပြုပါသည်။ ထုတ်ကုန်အား သီးခြားခွဲဝင်ရိုးစွန်းတစ်ခုတည်းယူနစ်သုံးခု သို့မဟုတ် ပေါင်းစပ်ဓာတ်အားစနစ်လိုအပ်ချက်များအတွက် လိုက်လျောညီထွေရှိသော တပ်ဆင်မှုရွေးချယ်စရာများကို ပေးစွမ်းနိုင်သည်၊
ချိတ်ဆက်မှုဖြတ်တောက်ခြင်းခလုတ်နှင့် ၎င်း၏ကိုက်ညီသောလည်ပတ်မှုယန္တရားသည် GB 1985 (Alternating Current) နှင့် ကိုက်ညီပါသည်။High-Voltage Disconnecting Switchesနှင့် Earthing Switches)၊ ဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းများ စံချိန်စံညွှန်းများနှင့် ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်နှင့် လိုက်ဖက်မှုရှိစေရန်။
| ကုသိုလ်ကံ | နည်းပညာလိုအပ်ချက် |
|---|---|
| အမြင့် | ≤1000 မီတာ |
| ပတ်ဝန်းကျင် အပူချိန် | -25 ℃ ~ + 40 ℃ |
| နှိုင်းရစိုထိုင်းဆ | ≤90% ( +25 ℃ ) |
| တပ်ဆင်ခြင်းပတ်ဝန်းကျင် | ပြင်းထန်သော အဆိပ်ငွေ့များ၊ ဆားအခိုးအငွေ့များ၊ ဖုန်မှုန့်များ၊ ပေါက်ကွဲစေတတ်သော သို့မဟုတ် တိုက်စားနိုင်သော အရာများ မရှိပါ။ |
| တုန်ခါမှုအခြေအနေ | မကြာခဏပြင်းထန်သောတုန်ခါမှုမရှိပါ။ |
GN22-6 စီးရီးသည် သုံးဝင်ရိုး ဓား-ဓါး ဖွဲ့စည်းပုံကို လက်ခံသည်။ တိုင်တစ်ခုစီ၏လျှပ်ကူးပစ္စည်းအစိတ်အပိုင်းများကို post insulator တွင်လည်း သို့မဟုတ် bushing insulator တွင်ထည့်သွင်းထားပြီး၊ တည်ငြိမ်သောစက်ပိုင်းဆိုင်ရာပံ့ပိုးမှုနှင့်လျှပ်စစ်လျှပ်ကာများ၏စွမ်းဆောင်ရည်ကိုသေချာစေသည်။
switch blades များကို တိကျသော စက်ပိုင်းဆိုင်ရာနည်းပညာဖြင့် ထူထဲသောကြေးနီပြားများမှ ထုတ်လုပ်ထားပြီး မျက်နှာပြင်အရည်အသွေးနှင့် လျှပ်ကူးပစ္စည်းအစိတ်အပိုင်းများ၏ လျှပ်စစ်စီးကူးမှုကို ပိုမိုကောင်းမွန်စေသည်။ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော အဆက်အသွယ်ဖွဲ့စည်းပုံသည် ယုံကြည်စိတ်ချရသော ချိတ်ဆက်မှုစွမ်းဆောင်ရည်ကို ပေးစွမ်းပြီး လည်ပတ်နေစဉ်အတွင်း ကိုယ်တိုင်သန့်ရှင်းရေးလုပ်နိုင်စွမ်းကို ပေးဆောင်ကာ အဆက်အသွယ်ခံနိုင်ရည်ကို လျှော့ချပေးပြီး ဝန်ဆောင်မှုတည်ငြိမ်မှုကို မြှင့်တင်ပေးပါသည်။

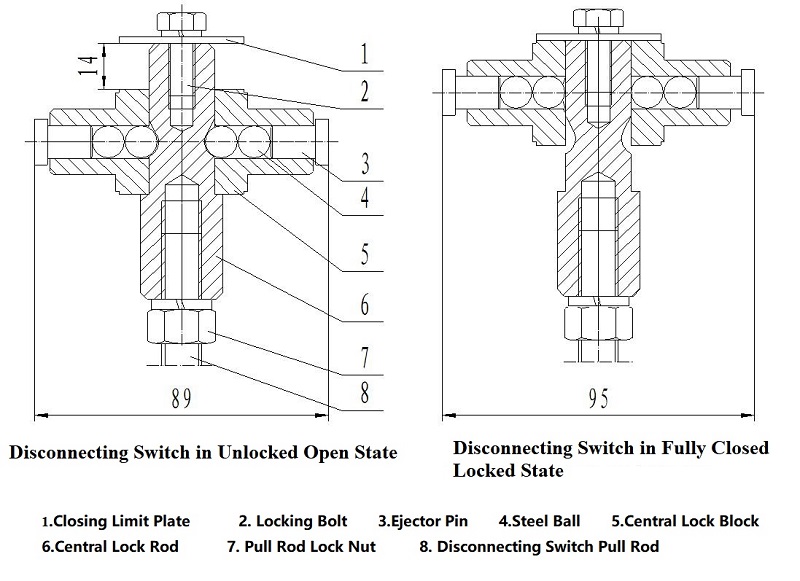

သမားရိုးကျ အချိတ်အဆက်ပြတ်နေသည့် ခလုတ်ယန္တရားများနှင့် ကွဲပြားသည်၊ GN22-6 စီးရီးသည် မြင့်မားသောအဆက်အသွယ်ဖိအားနှင့် လည်ပတ်အား တုန်လှုပ်မှုအကြား ဘုံစိန်ခေါ်မှုကိုဖြေရှင်းရန် အထူးဒီဇိုင်းထုတ်ထားသော နှစ်ဆင့်ပိတ်ခြင်းနှင့် လော့ခ်ချခြင်းယန္တရားကို လက်ခံပါသည်။
ပင်မရိုးတံ၏ ပထမ 80° လှည့်ပတ်မှုအတွင်း၊ ခလုတ်ဓားသည် အပြည့်အဝဖွင့်ထားသည့်နေရာမှ ပဏာမအပိတ်အနေအထားသို့ ရွေ့လျားသည်။
အောက်ဖော်ပြပါ 10° လည်ပတ်မှုအတွင်း လော့ခ်ချသည့် ပိတ်ဆို့သည့်ယန္တရားသည် ဗဟိုသော့ခတ်တံ၊ သံမဏိဘောလုံးများနှင့် လျှပ်ကူးတံများကို မောင်းနှင်သည်။ သံလိုက်သော့ခတ်ပြားများသည် လီဗာဖွဲ့စည်းပုံမှတစ်ဆင့် တွန်းအားကို တိုးမြှင့်စေပြီး တွန်းအားကို ခန့်မှန်းခြေ 5.5 ဆ တိုးမြင့်စေပြီး ခလုတ်ဓါးပေါ်တွင် ပြင်းထန်သော အဆက်အသွယ်ဖိအားကို ထုတ်ပေးသည်။
ဤဆန်းသစ်သောဖွဲ့စည်းပုံသည်-
GN22-6 စီးရီးသည် အမျိုးမျိုးသော အဆင့်သတ်မှတ်ထားသော လက်ရှိလိုအပ်ချက်များကို ပံ့ပိုးပေးသောကြောင့် ၎င်းသည် high-current power distribution and maintenance isolation applications များအတွက် သင့်လျော်သည်။
| မော်ဒယ် | အဆင့်သတ်မှတ်ထားသော ဗို့အား (kV) | အများဆုံးလည်ပတ်မှုဗို့အား (kV) | 1-Minute Power Frequency Withstand Voltage (kV) | အဆင့်သတ်မှတ်ထားသော လက်ရှိ (A) | ဒိုင်းနမစ်တည်ငြိမ်မှု လက်ရှိ (kA) | 3s အပူတည်ငြိမ်ရေး Current (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
မှတ်ချက်- GN22-10 သည် ပြားချပ်ချပ်တပ်ဆင်ထားသော အမျိုးအစားကို ကိုယ်စားပြုသည်။ C သည် နံရံ အမျိုးအစားကို ကိုယ်စားပြုသည်။ D သည် earthing အမျိုးအစားကို ကိုယ်စားပြုသည်။
GN22-6 ချိတ်ဆက်မှုဖြတ်တောက်ခြင်းခလုတ်သည် အလျားလိုက်၊ ဒေါင်လိုက်နှင့် ညွတ်သော တပ်ဆင်မှုနည်းလမ်းများကို ပံ့ပိုးပေးကာ မတူညီသောလျှပ်စစ်စနစ်များသို့ ပြောင်းလွယ်ပြင်လွယ်ပေါင်းစည်းမှုကို ခွင့်ပြုသည်။
လိုက်ဖက်ညီသောလည်ပတ်မှုယန္တရားများပါဝင်သည်-
| အဆင့်သတ်မှတ်ထားသော လက်ရှိ | အများဆုံးလည်ပတ်မှု Torque |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
တည်ငြိမ်သောစွမ်းဆောင်ရည်ကိုထိန်းသိမ်းရန်၊ ခန့်အပ်ပြီးနောက်ပုံမှန်စစ်ဆေးခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှုပြုလုပ်သင့်သည်။ အကြံပြုထားသည့် ပြုပြင်ထိန်းသိမ်းမှုလုပ်ငန်းစဉ်များ ပါဝင်သည်။
| အစိတ်အပိုင်း | အကြံပြုထားသောပစ္စည်း |
|---|---|
| အစိတ်အပိုင်းများကို ရွှေ့ခြင်း။ | ZG-1 ချောဆီ |
| Surface Protection ကို ဆက်သွယ်ပါ။ | SYB1607 စက်မှုရေနံ |
လျှပ်စစ်စနစ်များသည် ပိုမိုမြင့်မားသောစွမ်းရည်နှင့် ပိုမိုကောင်းမွန်သော ယုံကြည်စိတ်ချရမှုဆီသို့ ဆက်လက်တိုးတက်နေသဖြင့် အဆင့်မြင့် ချိတ်ဆက်မှုဖြတ်တောက်ခြင်းနည်းပညာသည် ပါဝါဘေးကင်းရေးနှင့် စက်ပစ္စည်းထိန်းသိမ်းမှုအတွက် အရေးကြီးလာပါသည်။
လက်ရှိစွမ်းဆောင်ရည်မြင့်မားမှု၊ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော အဆက်အသွယ်ဖွဲ့စည်းပုံများနှင့် ယုံကြည်စိတ်ချရသော စက်ပိုင်းဆိုင်ရာဒီဇိုင်းများဖြင့် GN22-6 Indoor High-Voltage Disconnecting Switch သည် ဓာတ်အားပေးစက်ရုံများ၊ ဓာတ်အားခွဲရုံများနှင့် စက်မှုလျှပ်စစ်စနစ်များအတွက် အားကိုးရလောက်သော သီးခြားဖြေရှင်းချက်တစ်ခု ပေးပါသည်။
လုပ်ငန်းလည်ပတ်မှုဘေးကင်းရေးနှင့် စက်ပစ္စည်းများ၏ ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ခြင်းဖြင့်၊ GN22-6 စီးရီးသည် အလယ်အလတ်ဗို့အားလျှပ်စစ်ဓာတ်အားအခြေခံအဆောက်အအုံ၏ ခေတ်မီမှုနှင့် တည်ငြိမ်သောဖွံ့ဖြိုးတိုးတက်မှုကို ပံ့ပိုးပေးပါသည်။
