630a Sf6 Ring ပင်မယူနစ်

R&D နှင့် လျှပ်စစ်ပစ္စည်းများထုတ်လုပ်ခြင်းတွင် နှစ်ပေါင်းများစွာ အတွေ့အကြုံရှိသော ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူတစ်ဦးအနေဖြင့် USUNE သည် HXGN15-12 box-type fixed metal-enclosed 630a Sf6 Ring Main Unit (SF6 RMU) ကို AC 50/60Hz အဆင့်သတ်မှတ်ထားသော ဗို့အားများရှိသော 12kV, 34kV၊ နှင့် AC 50/60Hz ပါဝါစနစ်များအတွက် အထူးထုတ်လုပ်ထားပါသည်။ SF6 ဓာတ်ငွေ့ကို core insulation နှင့် arc-quenching ကြားခံအဖြစ်အသုံးပြု၍ ထုတ်ကုန်တွင် ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံ၊ ပေါ့ပါးသော၊ ကောင်းမွန်သောလျှပ်ကာစွမ်းဆောင်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုကင်းသောလုပ်ဆောင်ချက်တို့ပါ၀င်သောကြောင့် ၎င်းကိုစက်မှုလုပ်ငန်းနှင့်အရပ်ဘက်ပါဝါထောက်ပံ့မှုအခြေအနေအမျိုးမျိုးတွင်ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုနိုင်စေသည်။ တရုတ်နိုင်ငံတွင် အမြစ်တွယ်နေသည့် ယုံကြည်စိတ်ချရသော ပေးသွင်းသူတစ်ဦးအနေဖြင့် USUNE သည် ထုတ်ကုန်တည်ငြိမ်မှုနှင့် ဘေးကင်းလုံခြုံမှုကို သေချာစေရန် စံသတ်မှတ်ထားသော စက်ရုံများနှင့် တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှုစနစ်အပေါ် မှီခိုနေပြီး ကမ္ဘာတစ်ဝှမ်းရှိ သုံးစွဲသူများအတွက် အရည်အသွေးမြင့် ပါဝါဖြန့်ဖြူးရေးဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

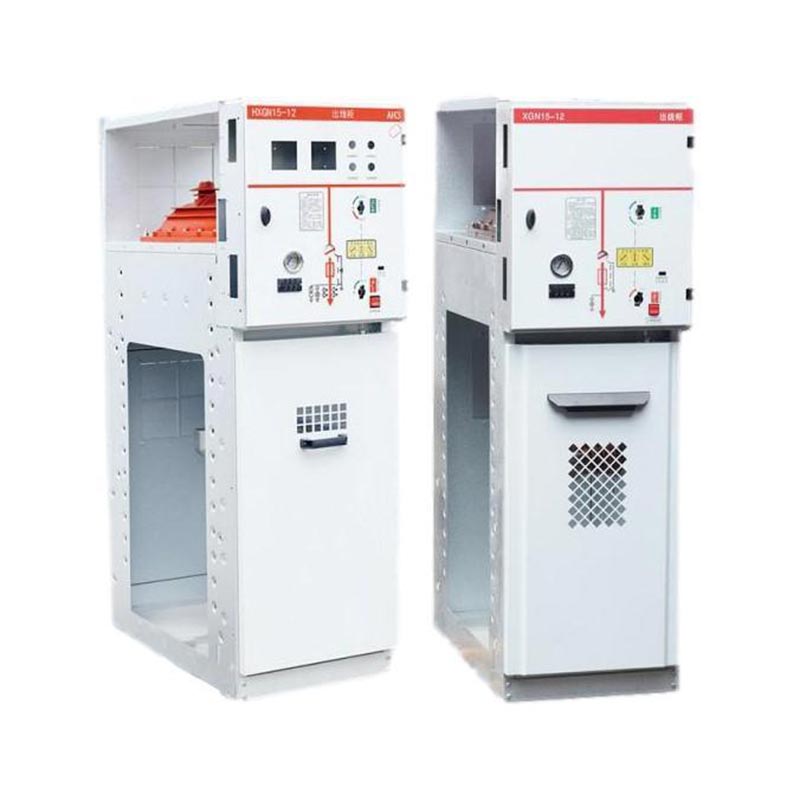

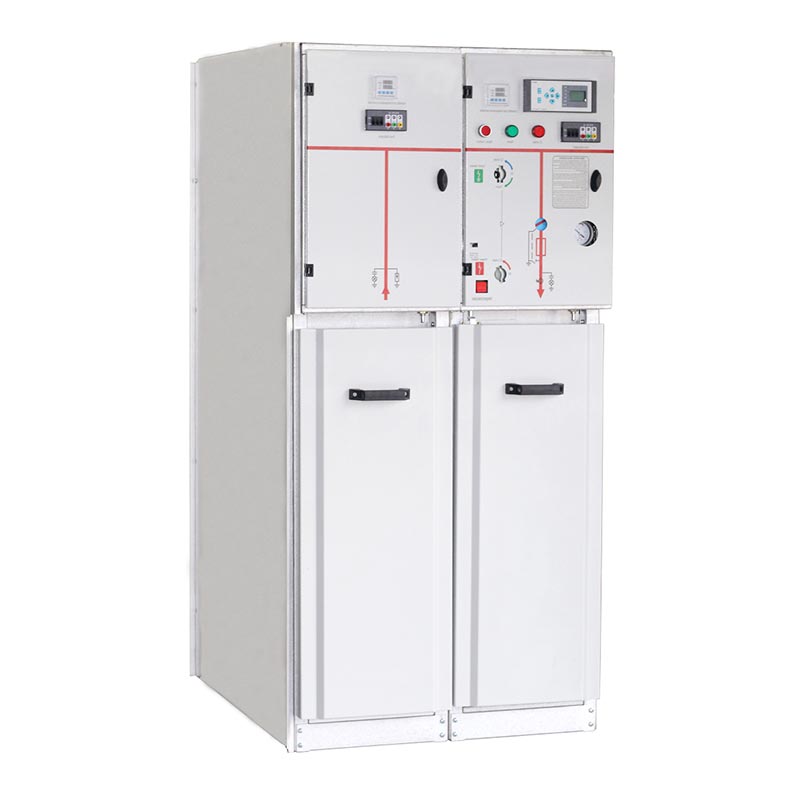

USUNE 630a Sf6 Ring ပင်မယူနစ်သည် စွမ်းဆောင်ရည်မြင့် အလယ်အလတ်ဗို့အား လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေး ကိရိယာတစ်ခုဖြစ်သည်။ Zhejiang Yousi Electric Co., Ltd. (R&D ပေါင်းစပ်ထားသော ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူ၊ လျှပ်စစ်ပစ္စည်းများ ထုတ်လုပ်ရောင်းချခြင်း)။ ဤထုတ်ကုန်တွင် ဘောက်စ်အမျိုးအစား ပုံသေသတ္တုဖြင့် ကာရံထားသော ဖွဲ့စည်းပုံကို အသုံးပြုထားသည်။ SF6 ဓာတ်ငွေ့ကို insulation နှင့် arc-extinguishing ကြားခံအဖြစ်။ SF6 ဓာတ်ငွေ့ လျှပ်ကာ ခလုတ် fuses များ တပ်ဆင်ထားပြီး၊ ၎င်းကို အဓိက အသုံးပြုသည်။ အမြင့်ဆုံးအဆင့်သတ်မှတ်ထားသော ဗို့အား 36kV နှင့် အဆင့်သတ်မှတ်ထားသော 630A ရှိသော ဒုတိယဖြန့်ဖြူးရေးကွန်ရက်များတွင်၊ စုံလင်စွာ လိုက်လျောညီထွေဖြစ်အောင်၊ AC 50/60Hz ပါဝါစနစ်များ၏ ပါဝါထောက်ပံ့မှုလိုအပ်ချက်များ။

တရုတ်နိုင်ငံ၏လျှပ်စစ်ပစ္စည်းများစက်မှုလုပ်ငန်းတွင် ထိပ်တန်းပေးသွင်းသူတစ်ဦးအနေဖြင့် USUNE သည် အရည်အသွေးမြင့်ထုတ်လုပ်မှုအတွေးအခေါ်ကို လိုက်နာသည်။ ဤ 630A SF6 လက်စွပ် ပင်မယူနစ်ကို ကုမ္ပဏီ၏ စံချိန်စံညွှန်းမီ စက်ရုံတွင် ထုတ်လုပ်ထားပြီး၊ တင်းကျပ်သော အရည်အသွေး ထိန်းချုပ်မှု ရှိသော၊ လုပ်ငန်းစဉ်တစ်ခုလုံးတွင် အစိတ်အပိုင်းများမှ ကုန်ချောအထိ၊ ထုတ်ကုန်ယုံကြည်စိတ်ချရမှုနှင့် အာမခံချက်ရှိစေရန် လုပ်ငန်းစဉ်တစ်ခုလုံးကို အကောင်အထည်ဖော်ခဲ့သည်။ ညီညွတ်မှု။

အဓိကထုတ်ကုန်အင်္ဂါရပ်များ

1. ကျစ်လစ်ပြီး ပေါ့ပါးသော ဒီဇိုင်း

630a SF6 Ring ပင်မယူနစ်သည် ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံနှင့် ပေါ့ပါးသောဒီဇိုင်းကိုခံယူပြီး တပ်ဆင်နေရာလွတ်ကို ထိထိရောက်ရောက်ချွေတာပါသည်။ သယ်ယူပို့ဆောင်ရေးနှင့် တပ်ဆင်စရိတ်များကို လျှော့ချပေးသည်။ epoxy resin ခွံသည် တင်းကျပ်သော တံဆိပ်ကို ပံ့ပိုးပေးသောကြောင့် သင့်လျော်သည်။ စက်ခန်းငယ်များနှင့် အဆင်သင့်လုပ်ထားသော ဓာတ်အားခွဲရုံများကဲ့သို့သော နေရာကန့်သတ်ထားသော အခြေအနေများအတွက်၊ ဆိုက်ပေါ်တွင် မြှင့်တင်ပေးခြင်း လျှောက်လွှာပြောင်းလွယ်မှု။

2. အထူးကောင်းမွန်သော လျှပ်ကာနှင့် Arc-Suppressing စွမ်းဆောင်ရည်

အလုံပိတ်အဖုံးတွင် SF6 ဓာတ်ငွေ့ဖြင့် ဖြည့်သွင်းထားပြီး အလွန်ကောင်းမွန်သော လျှပ်ကာနှင့် အကွေးအဆန့် စွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။ အဲဒါ အစိုဓာတ်နှင့် လေထုညစ်ညမ်းမှုကို အလွန်ခံနိုင်ရည်ရှိပြီး ကြမ်းတမ်းသောပတ်ဝန်းကျင်တွင် တည်ငြိမ်သောလည်ပတ်မှုကို ခွင့်ပြုသည်။ ပြုပြင်ထိန်းသိမ်းမှု ကင်းစင်သော လည်ပတ်မှု နီးသောကြောင့် နောက်ဆက်တွဲ ပြုပြင်ထိန်းသိမ်းမှု ကုန်ကျစရိတ်များကို သိသိသာသာ လျှော့ချပေးသည်။

3. ရိုးရှင်းသောလုပ်ဆောင်ချက်နှင့် တပ်ဆင်ရလွယ်ကူခြင်း။

630a SF6 Ring ပင်မယူနစ်တွင် ထိန်းချုပ်မှုလုပ်ဆောင်ချက်အားလုံးကို ဗဟိုချုပ်ကိုင်ထားသဖြင့် ရှေ့ဆုံးကေဘယ်လ်ချိတ်ဆက်မှုဒီဇိုင်းကို ပါရှိသည်။ ရှေ့ဘောင်၊ လည်ပတ်မှုလုပ်ငန်းစဉ်ကို ရိုးရှင်းစေပြီး လည်ပတ်မှုနှင့် အမှားရှာပြင်ခြင်းကို လွယ်ကူချောမွေ့စေသည်။ ၎င်း၏ပေါ့ပါးမှုနှင့် ကျစ်လျစ်သော ဒီဇိုင်းသည် တပ်ဆင်မှုကို ပိုမိုထိရောက်စေပြီး တပ်ဆင်ပြီးနောက် လျှင်မြန်စွာ ဖြန့်ကျက်နိုင်စေပါသည်။

4. ပေါများသောဆက်စပ်ပစ္စည်းများ

Relay များ၊ ထရန်စဖော်မာများနှင့် surge arresters ကဲ့သို့သော ဆက်စပ်ပစ္စည်းများကို မတူညီသော ပစ္စည်းများ တပ်ဆင်နိုင်သည်။ အမျိုးမျိုးသော ဓာတ်အားဖြန့်ဖြူးမှုအခြေအနေများ၏ လုပ်ငန်းဆောင်တာလိုအပ်ချက်များ၊ ထုတ်ကုန်လိုက်လျောညီထွေရှိမှုနှင့် လက်တွေ့ကျမှုကို မြှင့်တင်ပေးသည်။

သက်ဆိုင်သော အခြေအနေများ

USUNE 630a SF6 Ring ပင်မယူနစ်ကို စက်မှုနှင့် မြို့ပြကြိုးကွင်းကွန်ရက်များနှင့် ပါဝါထောက်ပံ့ရေးဂိတ်များတွင် တွင်ကျယ်စွာအသုံးပြုသည်။ သာမညဓာတ်အားခွဲရုံငယ်များ၊ ဘူတာရုံများ၊ စက်မှုနှင့် သတ္တုတွင်းလုပ်ငန်းများ၊ စျေးဝယ်စင်တာများ၊ လေဆိပ်များ၊ မြေအောက်ရထားများ၊ လေအားလျှပ်စစ်ထုတ်လုပ်ရေး၊ ဆေးရုံများ၊ အားကစားကွင်းများ၊ ရထားလမ်းများနှင့် အခြားနေရာများတွင် အမျိုးမျိုးသော အခြေအနေများအတွက် ယုံကြည်စိတ်ချရသော ဓာတ်အားထောက်ပံ့မှုကို ပံ့ပိုးပေးသည်။

လည်ပတ်မှုအခြေအနေများ

တည်ငြိမ်ပြီး ဘေးကင်းသော လည်ပတ်မှုကို သေချာစေရန်၊ ဤလက်စွပ် ပင်မယူနစ်သည် အောက်ပါအတိုင်း တင်းကျပ်သော ပတ်ဝန်းကျင်ဆိုင်ရာ လိုအပ်ချက်များ ရှိပါသည်။

- အမြင့်: ≤1000mm
- ပတ်ဝန်းကျင် အပူချိန် : -35 ℃ ~ 45 ℃
- နှိုင်းရစိုထိုင်းဆ- နေ့စဉ်ပျမ်းမျှ 95% ထက်မပိုပါ။ လစဉ် ပျှမ်းမျှ 90% ထက်မပိုပါ
- ငလျင်ဒဏ်ခံနိုင်ရည်- ငလျင်ပြင်းအား 8 ဒီဂရီထက်မပိုပါ။
- ပတ်ဝန်းကျင်ဆိုင်ရာ လိုအပ်ချက်များ- ပြင်းထန်သောတုန်ခါမှု၊ ထိခိုက်မှု၊ မီး၊ ဓာတုဓာတ်ချေးနှင့် ပေါက်ကွဲမှုအန္တရာယ်တို့မှ ကင်းစင်သောနေရာများ။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

S/N	နာမည်		ယူနစ်	တန်ဖိုး
1	အဆင့်သတ်မှတ်ဗို့		kV	12	24	36
2	အဆင့်သတ်မှတ်ချက်		A	630	630	630
3	closed loop breaking current ကို အဆင့်သတ်မှတ်ထားသည်။		A	630	630	630
4	load breaking current ကို အဆင့်သတ်မှတ်ထားသည်။		A	630	630	630
5	အချိန်တိုအတွင်း လက်ရှိ ခံနိုင်ရည်ရှိအောင် အဆင့်သတ်မှတ်ထားသည်။		kA	16	16	16
6	rated peak သည် current ကိုခံနိုင်ရည်ရှိသည်။		kA	40	40	40
7	short-circuit ပြုလုပ်ခြင်း လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။		kA	40	40	40
8	rated power frequency ဗို့အားခံနိုင်ရည်ရှိသည်။	Phase-to-phase နှင့် phase-to-earth	kV	28	50	70
9	rated power frequency ဗို့အားခံနိုင်ရည်ရှိသည်။	သီးခြားအကွာအဝေးကိုဖြတ်ကျော်	kV	32	60	80
10	အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်းသည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။	Phase-to-phase နှင့် phase-to-earth	kV	75	125	170
11		သီးခြားအကွာအဝေးကိုဖြတ်ကျော်	kV	85	145	195
12	အပြောင်းအရွှေ့ လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။		A	630	630	630
13	စက်ပိုင်းဆိုင်ရာခံနိုင်ရည်		ops	M1 1000	M1 1000	M1 1000
14	လျှပ်စစ်ခံနိုင်ရည်		ops	E1	E1	E1
15	SF6 ဓာတ်ငွေ့ဖိအား (20 ℃)		ဘား	0.5	0.5	0.5
16	နှစ်စဉ် ယိုစိမ့်နှုန်း		≤%	0.5	0.5	0.5
17	အကာအကွယ်ဒီဂရီ			IP3X	IP3X	IP3X

Switchgear ဖွဲ့စည်းပုံနှင့် configuration

630a Sf6 Ring Main Unit

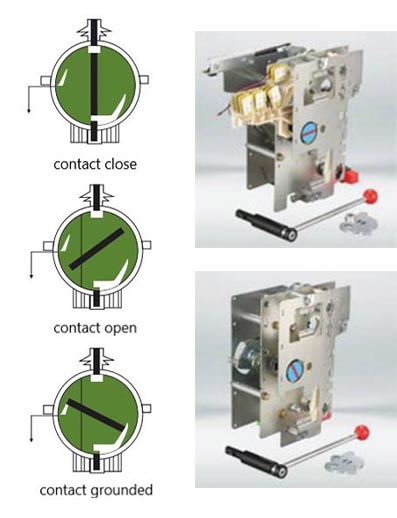

လည်ပတ်ယန္တရား

(1) နှစ်ချက်-function single-spring လည်ပတ်ယန္တရား- K အမျိုးအစား

ကူးပြောင်းခြင်းလုပ်ဆောင်ချက်ကို လီဗာ သို့မဟုတ် မော်တာဖြင့် သီးခြားလုပ်ဆောင်သည်။
မြေပြင်ခလုတ် လုပ်ဆောင်ချက်သည် လည်ပတ်မှုလီဗာကို အသုံးပြု၍ သီးခြားအဖွင့်အပိတ်ဖြစ်ပြီး လည်ပတ်စွမ်းအင်ဖြစ်သည်။ အဆက်အသွယ်ကို ပိတ်ရန် သို့မဟုတ် အဆက်ဖြတ်ရန် ဖိသိပ်ထားသော စပရိန်ဖြင့် ပံ့ပိုးပေးသည်။

(2) Double function double spring လည်ပတ်မှု ယန္တရား- Type A

switching function ကို လီဗာ သို့မဟုတ် မော်တာဖြင့် သီးခြားလုပ်ဆောင်ပြီး လည်ပတ်စွမ်းအင်ကို a မှ ပံ့ပိုးပေးပါသည်။ compression spring သည် contact ကိုပိတ်ရန် ထွက်လာသည်။ ခလုတ်ဖြင့် လွတ်လပ်သော အဖွင့်အပိတ် လုပ်ဆောင်ချက် (0) သို့မဟုတ် tripping unit သို့မဟုတ် shunt tripping device။
မြေပြင်ခလုတ်လုပ်ဆောင်ချက်သည် လည်ပတ်လီဗာတစ်ခုဖြင့် သီးခြားလုပ်ဆောင်နေပြီး လည်ပတ်စွမ်းအင်ကို ပံ့ပိုးပေးပါသည်။ အဆက်အသွယ်ကို ပိတ်ရန် သို့မဟုတ် အဆက်ဖြတ်ရန် ထွက်လာသည့် compression spring ၊

(၃) ရွေးချယ်နိုင်သော အစိတ်အပိုင်းများ

တဦးတည်းလျှပ်စစ်လည်ပတ်မှု: AC 220V 110V; DC 220v 110v
အရန်ခလုတ်
shunt trip coil (အမျိုးအစား A ယန္တရား) : AC 220V 110V; DC 220v 110v
ဖျူးစ်တစ်ခုသည် အရန်အချက်ပြခလုတ်ကို ထုတ်ပေးသည်။
မြေကြီးပြတ်ရွေ့ညွှန်ပြ

630a Sf6 Ring Main Unit

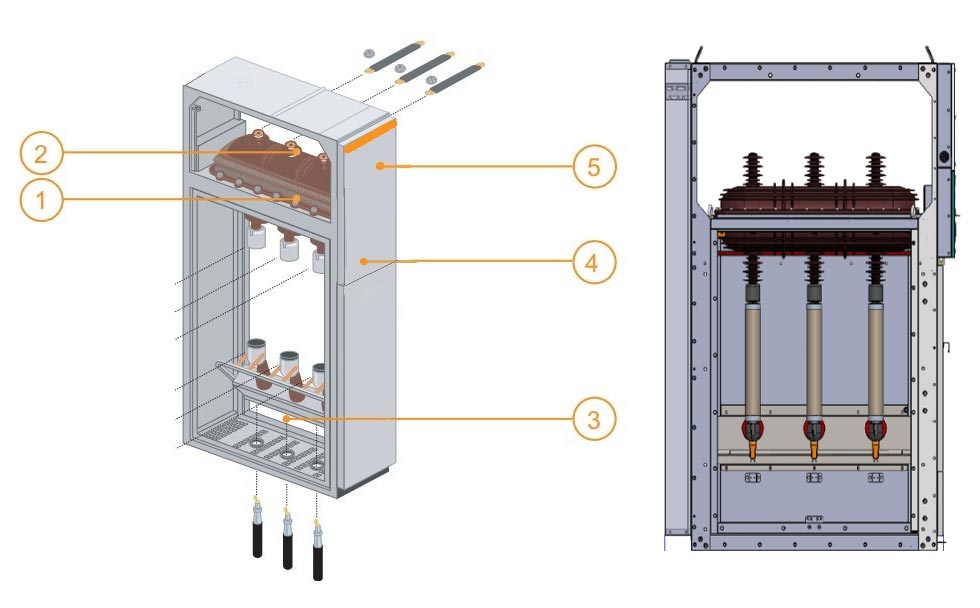

ခလုတ်များနှင့် ဖျစ်များကို အကာအကွယ်ပေးသည့် ကုဗိမာန်များ

1 Switchgear Switch နှင့် earthing switch သည် SF6 ပါသော အကာအရံတစ်ခုတွင်ဖြစ်သည်။
2 Busbars အားလုံးကို တူညီသော အလျားလိုက် လေယာဉ်ဖြင့် ပြုလုပ်ထားသောကြောင့် နောက်ပိုင်းတွင် switchboard extension များနှင့် ရှိပြီးသား ပစ္စည်းများနှင့် ချိတ်ဆက်မှုကို ဖွင့်ပေးသည်။
3 ရှေ့မှတဆင့် ဝင်ရောက်နိုင်သော ချိတ်ဆက်မှု၊ အောက်ခလုတ်နှင့် မြေသားပြောင်းခလုတ် သို့မဟုတ် အောက်ဖျစ်ကိုင်ဆောင်သူထံသို့ ချိတ်ဆက်မှု။ ဤအခန်းသည် ကာကွယ်မှုယူနစ်များအတွက် MV fuses မှ မြေကြီးခလုတ်တစ်ခုလည်း တပ်ဆင်ထားသည်။
4 လည်ပတ်မှုယန္တရားတွင် ခလုတ်နှင့် မြေသားခလုတ်ကို လည်ပတ်လုပ်ဆောင်ရန် အသုံးပြုသည့် အစိတ်အပိုင်းများ ပါ၀င်ပြီး သက်ဆိုင်ရာ ညွှန်ပြချက်များ (အပြုသဘောဆောင်သော ဖြတ်တောက်မှု) ကို စတင်လုပ်ဆောင်သည်။
5 တာမီနယ်ဘလောက်တစ်ခု၏ ဗို့အားနည်းသော တပ်ဆင်ခြင်း (မော်တာရွေးချယ်ခွင့်ရှိပါက)၊ LV ဖျစ်များနှင့် ကျစ်လစ်သိပ်သည်းသော ထပ်လောင်းကိရိယာများ။ နေရာပိုလိုအပ်ပါက အကန့်အမြင့်ကို တိုးမြှင့်နိုင်သည်။

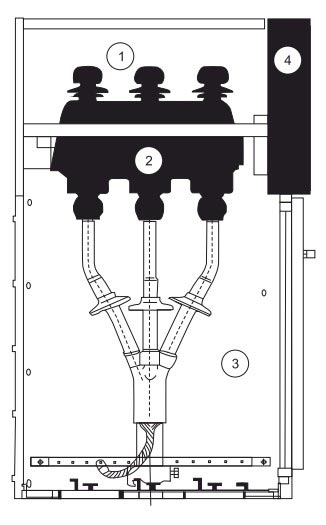

630a Sf6 Ring Main Unit

① Busbar အခန်း
② ပင်မခလုတ်
③ ကေဘယ်အခန်း
④ လည်ပတ်မှုယန္တရား၊ ပေါင်းစပ်ယန္တရားနှင့် ဖိအားနည်းသော ထိန်းချုပ်ခန်း

switchgear ဗီရိုတစ်ခုလုံးကို အပေါ်နှင့်အောက် ယူနစ်နှစ်ခုအဖြစ် ခွဲခြားနိုင်ပြီး ကက်ဘိနက်၏ အထက်ယူနစ်လည်း ပါဝင်သည်။ ဘတ်စ်ကားအခန်း၊ ဝန်ခလုတ်၊ လည်ပတ်မှုယန္တရားအခန်းနှင့် ဗို့အားနိမ့်အခန်း၊ အောက်ပိုင်းယူနစ်ကို ကေဘယ်နှင့် ခွဲခြားထားသည်။ အခန်း။ အထက်ယူနစ်တစ်ခုလုံးကို အစားထိုးနိုင်ပါတယ်။

◇ Busbar အခန်း

Busbar အခန်းကို ကက်ဘိနက်၏ အပေါ်ပိုင်းတွင် စီစဉ်ထားသည်။ busbar အခန်းတွင် ပင်မ busbar များကို ချိတ်ဆက်ထားသည်။ အတူတကွနှင့် switchgear ၏အတန်းတစ်ခုလုံးကိုဖြတ်ပြေး။

◇ Load break ခလုတ်

switch room တွင် SFG အမျိုးအစား sulfur hexafluoride load switch တပ်ဆင်ထားပါသည်။ load switch ၏ shell ကိုပြုလုပ်ထားသည်။ လျှပ်ကာပစ္စည်းအဖြစ် ဆာလဖာ hexafluoride (SF6) ဓာတ်ငွေ့ဖြင့် ဖြည့်သွင်းထားသော epoxy resin ၏ အခွံကို ထောက်ပံ့ပေးထားပြီး၊ စူးစမ်းလေ့လာရေးအပေါက်နှင့်အတူ။ မီးဖိုချောင်တွင် တပ်ဆင်နိုင်သည်။

SF6 ဓာတ်ငွေ့သိပ်သည်းဆမီတာ သို့မဟုတ် ဖောက်သည်လိုအပ်ချက်အရ အချက်ပြထိတွေ့မှုနှင့်အတူ ဓာတ်ငွေ့သိပ်သည်းဆ။

◇ Cable အခန်း

အဆိုပါ load switch cabinet တွင် ကျယ်ဝန်းသော cable room ရှိပြီး၊ အဓိကအားဖြင့် cable ချိတ်ဆက်မှုအတွက် အသုံးပြုသော single-core သို့မဟုတ် အရိုးရှင်းဆုံး အကာအရံမပါသော ကေဘယ်ကြိုးများကို အသုံးပြု၍ core three-core ကြိုးများကို ချိတ်ဆက်နိုင်ပြီး နေရာလွတ်လည်း လုံလောက်ပါသည်။ မိုးကြိုးဖမ်းကိရိယာ၊ လက်ရှိထရန်စဖော်မာ၊ မြေပြင်ခလုတ်နှင့် အခြားအစိတ်အပိုင်းများကို ထားရှိပါ။ အဆိုအရ၊ ပုံမှန်ဒီဇိုင်း၊ ကက်ဘိနက်တံခါးတွင် စောင့်ကြည့်ရေးပြတင်းပေါက်တစ်ခုနှင့် ဘေးကင်းလုံခြုံသော့ချိတ်ကိရိယာတစ်ခုပါရှိသည်။ ကေဘယ်အခန်းအောက်ခြေပန်းကန် တံဆိပ်အဖုံးနှင့် သင့်လျော်သော အရွယ်အစား ကေဘယ်ကုပ်ဖြင့် ပံ့ပိုးမှုကွင်းပိတ်။ Cable room အောက်ခြေပန်းကန်နဲ့ တံခါးဘောင်တွေ ဖြစ်နိုင်ပါတယ်။ ကေဘယ်လ်တပ်ဆင်မှု အဆင်ပြေစေရန် ဖယ်ရှားထားသည်။

◇ လည်ပတ်မှုယန္တရား၊ ပေါင်းစပ်ယန္တရားနှင့် ဖိအားနည်းသော ထိန်းချုပ်ခန်း

ချိတ်ဆက်ထားသော ယန္တရားအခန်းသည် ထိန်းချုပ်မှုဘောင်တစ်ခုအဖြစ်လည်း လုပ်ဆောင်သည်။ ဗို့အားနည်းသောအခန်းတွင် စပရိန်ဖြင့် လည်ပတ်တပ်ဆင်ထားသည်။ တည်နေရာညွှန်ပြချက်နှင့် စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်ကိရိယာတစ်ခုပါရှိသော ယန္တရားနှင့် အရန်ပစ္စည်းများကိုလည်း တပ်ဆင်ထားနိုင်သည်။ အဆက်အသွယ်များ၊ ခရီးကွိုင်များ၊ အရေးပေါ်ခရီးယန္တရားများ၊ capacitive တိုက်ရိုက်ပြသမှုများ၊ သော့သော့ခလောက်များနှင့် လျှပ်စစ်လည်ပတ်မှုကိရိယာများ။ တစ်ချိန်တည်းမှာပင်၊ ဖိအားနည်းအခန်းကို ထိန်းချုပ်မှုကွင်းများ၊ မီတာများနှင့် အကာအကွယ်များ တပ်ဆင်နိုင်သည်။ relay များ၊ နှင့် 750mm ကျယ်သော ကက်ဘိနက်တွင် နောက်ထပ်ဆက်စပ်ပစ္စည်းများအတွက် ထပ်တူထပ်မျှတူညီသော ဖိအားနိမ့်အခန်းနှစ်ခုရှိသည်။

အရံအတား ဖွဲ့စည်းမှု ကန့်သတ်ချက်

မရှိ

Switchgear အမျိုးအစား

စိတ်ကြိုက်ဖွဲ့စည်းမှု

အရံအတား အတိုင်းအတာ (WxDxH) မီလီမီတာ

Breaker

လက်ရှိ instrumenttransformer

ထရန်စဖော်မာ

Load ခလုတ်

Disconnector

Earthing ခလုတ်

ဖျူး

ပင်မဘတ်စ်ဘား

Relay ကာကွယ်မှု

အဝင်/အထွက် LBS အကန့်

◎

375×1000×1635.500×1000×1885 စသဖြင့်

375×1000×1635,500×1000×1885,600×1200×2000 စသည်တို့

750×1400×2250,900×1600×2300 စသည်တို့

Transformer Protection Panel

◎

375×1000×1635.500×1000×1885 စသည်တို့

375×1000×1635,500×1000×1885,600×1200×2000 စသည်တို့

750×1400×2250,900×1600×2300 စသည်တို့

Metering Panel

◎

500×1000×1635 စသဖြင့်

750×1000×1635 စသဖြင့်

750×1400×2250 စသည်တို့

CB Outgoing Panel

◎

500×1000×1635၊750×1000×1635 စသည်တို့

750×1000×1885၊800×1200×2200 စသည်တို့

1000×1400×2250 စသည်တို့

Metering Panel ဖြင့် CB အထွက်

◎

750×1000×1635 စသဖြင့်

750×1000×1885 စသဖြင့်

1000×1400×2250 စသည်တို့

ဝင်လာသော LBS

Trafo ကိုကာကွယ်ပါ။

တိုင်းတာခြင်း

Cbog w/.meter

Cb ကထွက်သွားတယ်။

လုပ်ဆောင်ချက်ဖော်ပြချက်

1.လက်ကိုင်၏လည်ပတ်မှု- switchgear ၏ရှေ့တွင်ရပ်ပြီး လက်ကိုင်၏ထိပ်ကိုဖိထားပြီး ရှေ့သို့တွန်းထုတ်ကာ လှည့်ရန်လက်ကိုင်၏အဆုံးကိုကိုင်ထားပြီး ကျန်တစ်ဖက်သည်
2. ဓာတ်အားမပေးသွင်းမီ သို့မဟုတ် မြေစိုက်ခြင်းမပြုမီ ကက်ဘိနက်တံခါးကို ကောင်းစွာပိတ်ထားကြောင်း သေချာပါစေ။
3. ပါဝါမဖွင့်မီနှင့် ပါဝါပိတ်ခြင်းမပြုမီ ခလုတ်ခလုတ်ကို ဖိအားစစ်ဆေးရပါမည်။

ပါဝါဖွင့်ပါ။

1.Cabinet တံခါးကိုပိတ်ထားကြောင်းအတည်ပြုပါ။လက်ကိုင်ကိုအပေါ်ပိုင်းလည်ပတ်ပေါက်အပေါက်ထဲသို့ထည့်သွင်းပြီးဘရိတ်ခွဲထားသည့်အသံကြားရသည်အထိ 180° ကိုလက်ဝဲရစ်လှည့်ပါ။ panel ၏ဗဟိုညွှန်ပြချက်သည် အနေအထားဖြစ်နေပါသည်။ အောက်တံခါးကို ပိတ်ထားပြီး မြေစိုက်ခလုတ်ကို ပိတ်ထားသည်။
2. လည်ပတ်မှုလက်ကိုင်ကို အောက်ပိုင်း လည်ပတ်အပေါက်ထဲသို့ ထည့်သွင်းပြီး ပိတ်သည့်အသံကိုကြားရသည်အထိ 180° နာရီလက်တံအတိုင်း လှည့်ပါ။ panel ၏ဗဟိုညွှန်ပြချက်သည် position D တွင်ရှိသည်။ ခလုတ်ကို ဖွင့်ထားမည်ဖြစ်ပြီး၊ ထို့နောက် ပါဝါထောက်ပံ့မှု လုပ်ဆောင်ချက် ပြီးမြောက်မည်ဖြစ်သည်။

ပါဝါပိတ်ပါ။

1.ပိတ်ပါ- လည်ပတ်မှုလက်ကိုင်ကို အောက်ပိုင်းလည်ပတ်ပေါက်အပေါက်တွင် ထည့်သွင်းပြီး အသံကြားရသည်အထိ 180° ကို လက်ယာရစ်ပြန်လှည့်ပါ။ ဘရိတ်အသံကို ပိုင်းခြားခြင်း(ခလုတ်တစ်ခုရှိလျှင် တိုက်ရိုက်အသုံးပြုရန်ခလုတ်); panel ၏ဗဟိုသည် အနေအထားတွင်ရှိပြီး၊ ထို့နောက်ခလုတ် ပြတ်လိမ့်မည်။
2. ကေဘယ်အခန်းသည် လျှပ်စစ်ကြားနေကြောင်း သေချာစေရန် တိုက်ရိုက်ပြသမှု ထွက်လာခြင်းရှိမရှိ စစ်ဆေးပါ၊ လည်ပတ်မှုလက်ကိုင်ကို ထည့်ပါ။ အပေါ်ပိုင်းလည်ပတ်နေသောအပေါက်ထဲသို့ 180° လက်ယာရစ်လှည့်၍ ပိတ်သည့်အသံကိုကြားရသည်အထိ၊ ၏ဗဟိုညွှန်ပြချက် အကန့်သည် အနေအထားရှိပြီး အောက်တံခါးကို သော့ဖွင့်ထားပါသည်၊ မြေစိုက်ခလုတ်ကို ပိတ်လိုက်ပြီး ပါဝါပြတ်တောက်မှု လည်ပတ်မှု ပြီးပါပြီ။

သယ်ယူပို့ဆောင်ရေးနှင့် သိုလှောင်မှု

အောက်ခြေပန်းကန်ပေါ်တွင် ခလုတ်ခုံကို တပ်ဆင်သောအခါ၊ ၎င်းကို တွန်းလှည်းဖြင့် ဂေါ်ပြားပြုလုပ်နိုင်သည်။ အောက်ခြေမှာ မပြင်ရတဲ့အခါ ပန်းကန်ပြား၊ ခလုတ်ခုံကို လွှင့်တင်ထားသင့်သည် သို့မဟုတ် တစ်ခုလုံးကို သယ်ဆောင်သင့်သော်လည်း ၎င်းကို မည်သည့်အချိန်တွင်မဆို ဒေါင်လိုက် သယ်ဆောင်သင့်သည် ကက်ဘိနက်အတွင်းရှိ အစိတ်အပိုင်းများ ပျက်စီးမှုမဖြစ်စေရန် မှောက်လှန်ခြင်းမပြုသင့်ပါ။ Switchgear (ပြင်ပထုပ်ပိုးမှုနှင့်အတူပင်) အပြင်မှာ အကြာကြီး သိမ်းမထားသင့်ပါဘူး။

ထိန်းသိမ်းခြင်း။

◇ ပုံမှန်အခြေအနေအရ လက်စွပ်ဘောင်သည် ပြုပြင်ထိန်းသိမ်းမှုမရှိဘဲ သုံးနှစ်ဖြစ်သည်။

◇ load switch ၏ single-spring နှင့် double-spring လည်ပတ်မှု ယန္တရားများသည် ပြုပြင်ထိန်းသိမ်းမှုကင်းပြီး မလုပ်ပါနှင့်။ ချောဆီလိုအပ်သည်။

◇ relay အကာအကွယ်ကိရိယာကို ထည့်သွင်းခြင်းမပြုမီ ထုတ်လုပ်သူ၏လိုအပ်ချက်များနှင့်အညီ စစ်ဆေးရမည်။ စစ်ဆင်ရေး။

◇ ring network cabinet ၏ ပြုပြင်ထိန်းသိမ်းမှု စက်ဝန်းသည် ယေဘူယျအားဖြင့် တစ်နှစ်လျှင် တစ်ကြိမ်ဖြစ်ပြီး တိကျသော ပြုပြင်ထိန်းသိမ်းမှု အစီအမံများ အောက်ပါအတိုင်းဆောင်ရွက်ရမည်။
(၁) လျှပ်စစ်ချိတ်ဆက်မှု (ပင်မဘတ်စ်၊ ခလုတ်များ၊ ကေဘယ်ကြိုးများ၊ မီတာတိုင်းတာရေးကိရိယာများ) အားလုံးကို တင်းကျပ်ပါ။ တပ်ဆင်မှုညွှန်ကြားချက်များ၏လိုအပ်ချက်များ။
(၂) အစိတ်အပိုင်းအားလုံး (ပင်မခလုတ်၊ အရန်ခလုတ်၊ ခရီးယန္တရား၊ မော်တာစသည်) အားလုံးကို ဖုန်စုပ်ပြီး အသွင်အပြင်၊ စစ်ဆေးရေး။
(၃) မြေပြင်ခလုတ်အပါအဝင် ခလုတ်များအားလုံးတွင် အပိတ်/အဖွင့် လုပ်ဆောင်ချက်ကို လုပ်ဆောင်ပါ။
(၄) လျှပ်စစ်ဆိုင်ရာ ဆင့်ကဲတစ်ခုအတွက် အရန်ထိန်းချုပ်ပါဝါထောက်ပံ့မှုကို ဖွင့်ပါ (ရီမုတ်ထိန်းချုပ်မှု အချက်ပြမှု မပေးပါနှင့်)၊ စစ်ဆင်ရေး။

ကုန်ပစ္စည်းများမှာယူပါ။

စက်ရုံမှ ထွက်ခွာသည့်အခါ အောက်ဖော်ပြပါ စာရွက်စာတမ်းများနှင့် ပူးတွဲပါဖိုင်များကို ကက်ဘိနက်ထံ လွှဲပြောင်းပေးမည်ဖြစ်ပါသည်။

◇ ထုတ်ကုန် အရည်အသွေးပြည့်မီသော လက်မှတ်
◇ ထုတ်ကုန်အသုံးပြုမှု ညွှန်ကြားချက်များ
◇ ထုတ်ကုန်အင်ဂျင်နီယာဒီဇိုင်းဒေတာ
◇ ကက်ဘိနက်အသုံးအဆောင်များ
◇ တပ်ဆင်ခြင်းပေါင်းစပ်မှုတစ်ခုစီတွင် load switch လည်ပတ်မှုလက်ကိုင်တစ်ခု တပ်ဆင်ထားပါသည်။

အသုံးပြုသူများသည် ထုတ်ကုန်များကို မှာယူသည့်အခါတွင် အောက်ပါအချက်အလက်များကို ပေးဆောင်သင့်သည်-

◇ ပင်မပတ်လမ်းဝိုင်ယာကြိုးစနစ်နှင့် အထူးနည်းပညာဆိုင်ရာလိုအပ်ချက်များ
◇ Switchgear တပ်ဆင်မှုအစီအစဉ်။
◇ Switch ကက်ဘိနက်အစိတ်အပိုင်းများ မော်ဒယ်သတ်မှတ်ချက်များနှင့် အရန်ကြိုးဝိုင်း၊ ထိန်းချုပ်မှုကွင်းဆက်ပုံစံ ပုံကြမ်းပုံ (ဆိုပါက၊ လိုအပ်သည်)
◇ ရေးသားထားသော အချက်အလက်များအတွက် အခြားသော အထူးတောင်းဆိုမှုများ။

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမေးအဖြေများ

1. သင်သည် စက်ရုံ သို့မဟုတ် ကုန်သွယ်ကုမ္ပဏီ ဖြစ်ပါသလား။

စက်ရုံ၊ ငါတို့သည်ကျွန်ုပ်တို့၏စျေးနှုန်းကျိုးကြောင်းဆီလျော်ပြီးယှဉ်ပြိုင်မှုဖြစ်ကြောင်းအာမခံနိုင်ပါသည်။

2. ဘယ်အချိန်မှာ စျေးနှုန်းရနိုင်မလဲ။

များသောအားဖြင့် ကျွန်ုပ်တို့သည် သင်၏စုံစမ်းမေးမြန်းမှုကို လက်ခံရရှိပြီးနောက် 24 နာရီအတွင်း ကိုးကားပါသည်။

3. ထုတ်ကုန်များတွင် ကျွန်ုပ်တို့၏ လိုဂိုနှင့် ကုမ္ပဏီအမည်ကို ပုံနှိပ်နိုင်ပါသလား။

ဟုတ်ပါတယ်၊ ကျွန်ုပ်တို့သည် OEM လက်ခံပါသည်။

4. ဦးဆောင်ချိန်ကဘာလဲ။

ပို့ဆောင်ချိန်သည် ပုံမှန်အားဖြင့် ငွေပေးချေမှုကို လက်ခံရရှိပြီးနောက် 15-20 ရက်အတွင်း မှာယူထားသော ပမာဏပေါ်တွင် မူတည်ပါသည်။

5. သင့်အရည်အသွေးထိန်းချုပ်မှု လုပ်ငန်းစဉ်က ဘယ်လိုလဲ။

ထုတ်ကုန်အားလုံးကို ဆက်စပ်ပစ္စည်းများမှ စတင်၍ စစ်ဆေးမည်ဖြစ်ပြီး မထွက်ခွာမီ ပုံမှန်စစ်ဆေးမှုများဖြင့် လုပ်ဆောင်မည်ဖြစ်သည်။ ငါတို့စက်ရုံ။

6. ရောင်းချပြီးနောက် အရည်အသွေးပြဿနာများကို မည်သို့ဖြေရှင်းမည်နည်း။

အရည်အသွေးဆိုင်ရာ ပြဿနာများ၏ ဓာတ်ပုံ သို့မဟုတ် ဗီဒီယိုကို ရိုက်ယူပြီး ကျွန်ုပ်တို့၏ စစ်ဆေးခြင်းနှင့် အတည်ပြုခြင်းအတွက် ကျွန်ုပ်တို့ထံ ပေးပို့ပါ၊ ထို့နောက် ကျွန်ုပ်တို့ ပြုလုပ်ပါမည်။ 1-3 ရက်အတွင်း သင့်အတွက် စိတ်ကျေနပ်မှု ဖြေရှင်းချက်။

7. အာမခံအချိန်က ဘယ်လောက်လဲ။

တင်ပို့သည့်နေ့မှ 12 လ။

8. ကျွန်ုပ်တို့ကို အဘယ်ကြောင့် ရွေးချယ်သနည်း။

● ကျွန်ုပ်တို့သည် နယ်ပယ်တွင် 14 နှစ်ကျော်ကြာ အထူးပြုထားပြီး ဒီဇိုင်းကို ကျွမ်းကျင်သော R&D အဖွဲ့တစ်ဖွဲ့ရှိသည်။ ဖောက်သည်၏ အထူးတောင်းဆိုချက်များအပေါ် အခြေခံ၍ ပရောဂျက်တစ်ခုစီအတွက် ဖွံ့ဖြိုးတိုးတက်ရေး လုပ်ငန်း။
● ကျွန်ုပ်တို့တွင် အစိတ်အပိုင်းများမှ ကုန်ချောထုတ်ကုန်များအထိ အလွန်တင်းကျပ်သော QC လုပ်ငန်းစဉ်များရှိသည်။
● 15-20 ရက်အတွင်း တည်ငြိမ်သော ထုတ်လုပ်မှုကာလ။
● ကျွန်ုပ်တို့တွင် ထုတ်ကုန်များအတွက် စမ်းသပ်မှုအစီရင်ခံစာများ အစုံရှိပါသည်။
● အဆင့်တစ်ဆင့် ဖြေရှင်းချက်ပေးထားသည်။
