ကုန်ပစ္စည်းအကြောင်းအရာ

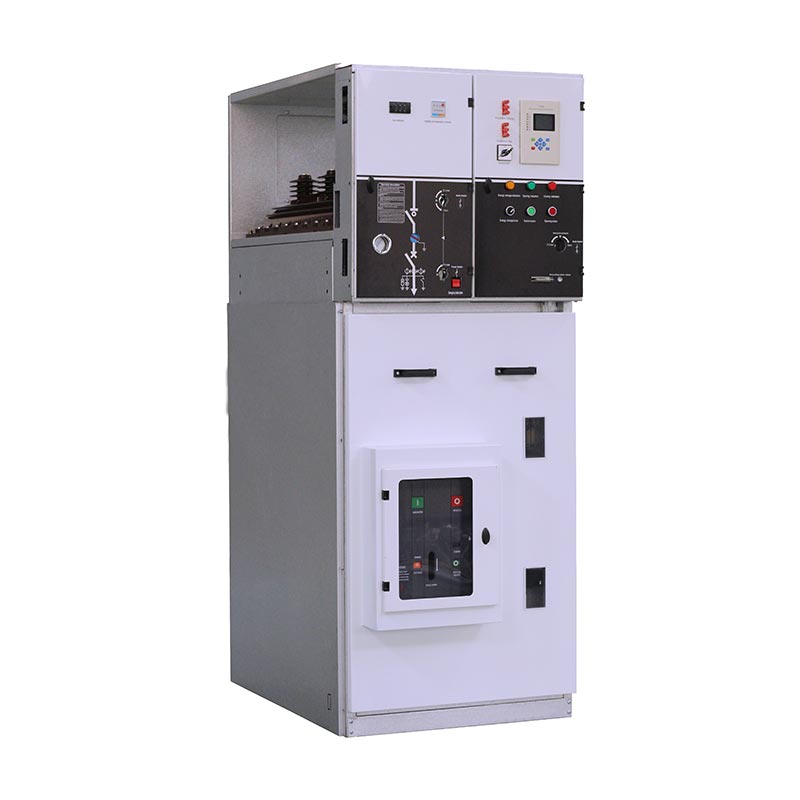

USUNE XGN15 စီးရီး Ring Main Unit သည် Circuit Breaker ပါရှိသော ကျစ်လျစ်သော၊ အရွယ်အစားရှိ၊ ဒီဇိုင်းထုတ်ထားသည်။ ဓာတ်အားဖြန့်ဖြူးရေး အလိုအလျောက်စနစ်အတွက်။ ကက်ဘိနက်တစ်ခုလုံးသည် ဘေးကင်းလုံခြုံမှုနှင့် ဟန်ချက်ညီသောလေကြောင်းလျှပ်ကာနည်းပညာကို အသုံးပြုထားသည်။ ကျစ်လစ်မှု၊ ကန့်သတ်နေရာ တပ်ဆင်မှု အခြေအနေအမျိုးမျိုးအတွက် သင့်လျော်စေသည်။ ၎င်း၏ရိုးရှင်းသောဖွဲ့စည်းပုံနှင့်ပြောင်းလွယ်ပြင်လွယ်လည်ပတ်မှု စက်ရုံတည်ဆောက်မှုနှင့် နောက်ဆက်တွဲ ပြုပြင်ထိန်းသိမ်းမှုအခက်အခဲများကို သိသိသာသာ လျှော့ချနိုင်ပြီး ဓာတ်အားဖြန့်ဖြူးမှုကို ပိုမိုကောင်းမွန်စေသည်။ လည်ပတ်မှုထိရောက်မှု။

ကျယ်ပြန့်သောအတွေ့အကြုံရှိသော ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် USUNE သည် ပြီးပြည့်စုံသော R&D၊ ထုတ်လုပ်မှုနှင့် ပိုင်ဆိုင်သည်။ စမ်းသပ်ခြင်း စနစ်။ XGN15 စီးရီးထုတ်ကုန်များကို ၎င်း၏ကိုယ်ပိုင်စက်ရုံတွင် သီးခြားထုတ်လုပ်ထားပြီး အဆင့်တိုင်းကို ကုန်ကြမ်းမှထုတ်လုပ်ထားသည်။ ပစ္စည်းများ တသမတ်တည်းနှင့် တည်ငြိမ်သော ထုတ်ကုန်အရည်အသွေးကို သေချာစေရန် နိုင်ငံတကာစံချိန်စံညွှန်းများကို တင်းတင်းကျပ်ကျပ် လိုက်နာသော ကုန်ချောပစ္စည်းများ။

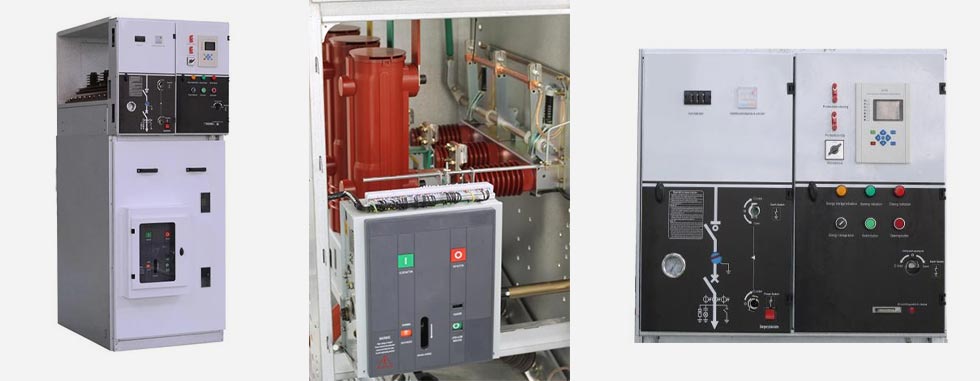

Ring Main Unit With Circuit Breaker

Core Configuration နှင့် Technical Advantages များ

1.Main Switch Configuration

ဤစီးရီးရှိ အဓိကခလုတ်ဖြစ်သော Ring Main Unit With Circuit Breaker သည် သီးခြားလွတ်လပ်စွာ SF6 load switch ဖြစ်သည်။ USUNE မှ ထုတ်လုပ်ပြီး တာရှည် ဝန်ဆောင်မှု သက်တမ်း၊ တည်ငြိမ်သော စွမ်းဆောင်ရည် နှင့် ပြုပြင်ထိန်းသိမ်းမှု ကုန်ကျစရိတ် နည်းပါးခြင်း စသည့် အကျိုးကျေးဇူးများကို ပေးဆောင်သည်။ အဲဒါ သုံးစွဲသူများ၏ လိုအပ်ချက်အရ ခေတ်မီသော ခေတ်မီသော ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများကိုလည်း တပ်ဆင်နိုင်ပြီး ပိုမိုတိုးတက်ကောင်းမွန်စေပါသည်။ မတူညီသော ဓာတ်အားဖြန့်ဖြူးမှုအခြေအနေများကို လိုက်လျောညီထွေဖြစ်စေသော စက်ပစ္စည်းများ၏ ကွဲထွက်နိုင်စွမ်းနှင့် ကာကွယ်မှုအဆင့်။

2.Operation Modes နှင့် Automation အဆင့်

ပင်မခလုတ်သည် မတူညီသော site လည်ပတ်မှုတွင် လိုက်လျောညီထွေဖြစ်အောင် manual နှင့် လျှပ်စစ်လည်ပတ်မှုမုဒ်နှစ်ခုလုံးကို ပံ့ပိုးပေးသည်။ လိုအပ်ချက်တွေ။ ၎င်းကို FTU နှင့် RTU စက်ပစ္စည်းများဖြင့် တပ်ဆင်နိုင်ပြီး၊ "အဝေးထိန်း လေးခု" လိုအပ်ချက် (အဝေးထိန်း ထိန်းချုပ်မှု၊ အဝေးမှ အချက်ပြခြင်း၊ အဝေးထိန်း တိုင်းတာခြင်းနှင့် အဝေးထိန်း ချိန်ညှိခြင်း) ၏ ပါဝါဖြန့်ဖြူးရေး အလိုအလျောက်စနစ်၊ သဘောပေါက်ခြင်း။ ဓာတ်အားဖြန့်ဖြူးရေးစနစ်၏ ဉာဏ်ရည်ထက်မြက်မှု စောင့်ကြည့်ခြင်းနှင့် စီမံခန့်ခွဲခြင်းနှင့် အုတ်မြစ်ချခြင်း။ အသိဉာဏ် မဟာဓာတ်အားလိုင်းအဆင့်မြှင့်တင်ခြင်း။

၃။အဆင့်မြင့်နည်းပညာ

အပလီကေးရှင်းများသည် အဆင့်မြင့် အာရုံခံနည်းပညာနှင့် နောက်ဆုံးပေါ် ကာကွယ်မှု ထပ်ဆင့်များကို ပေါင်းစပ်ခြင်းဖြင့် တိကျစွာ စောင့်ကြည့်နိုင်သည်။ စက်လည်ပတ်မှုအခြေအနေကို အချိန်နှင့်တပြေးညီ၊ ပုံမှန်မဟုတ်သော အခြေအနေများကို လျင်မြန်စွာ တုံ့ပြန်နိုင်ပြီး ပါဝါ၏ဘေးကင်းမှုကို သေချာစေသည်။ ဖြန့်ဖြူးရေးစနစ်များနှင့် စက်ကိရိယာများ။ ပေါ့ပါးပြီး လိုက်လျောညီထွေရှိသော တပ်ဆင်မှုအစီအစဥ်ကို ကျင့်သုံးခြင်းသည် လမ်းပန်းဆက်သွယ်ရေးနှင့် လျော့နည်းစေသည်။ တပ်ဆင်မှုအခက်အခဲများသည် နောက်ပိုင်းတွင် ပြုပြင်ထိန်းသိမ်းမှုနှင့် ချဲ့ထွင်မှုကို လွယ်ကူချောမွေ့စေပြီး အမြဲပြောင်းလဲနေသော ပါဝါကို ဖြည့်ဆည်းပေးသည်။ စျေးကွက်၏လိုအပ်ချက်များကိုဖြန့်ဖြူး။

လျှောက်လွှာ

Circuit Breaker ပါသော Ring Main Unit သည် 50/60Hz၊ 12-36kV ပါဝါစနစ်များအတွက် သင့်လျော်ပြီး တွင်တွင်ကျယ်ကျယ် အသုံးပြုပါသည်။ စက်မှု နှင့် မြို့ပြပါဝါကြိုးကွင်းများ ကွန်ရက်များနှင့် ပါဝါထောက်ပံ့ရေးဂိတ်များ။ ပရော်ဖက်ရှင်နယ် ပါဝါဖြန့်ဖြူးရေး ကိရိယာအဖြစ် ပေးသွင်းသူ၊ USUNE သည် ထုတ်ကုန်ဒီဇိုင်းကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားပြီး အောက်ပါအခြေအနေများအတွက် အထူးသင့်လျော်ပါသည်။

- မြို့ပြလူနေအိမ်ဓာတ်အားဖြန့်ဖြူးရေး၊ အသေးစားဓာတ်အားခွဲရုံများ၊ ကူးပြောင်းရေးစခန်းများ၊
- စက်မှုနှင့် သတ္တုတူးဖော်ရေးလုပ်ငန်းများ၊ စျေးဝယ်စင်တာများ၊ လေဆိပ်များ၊ မြေအောက်ရထားများနှင့် အခြားအများပြည်သူဆိုင်ရာနေရာများ၊
- လေစွမ်းအင်ထုတ်လုပ်ခြင်းကဲ့သို့သော စွမ်းအင်နယ်ပယ်သစ်များ၊
- ဆေးရုံများ၊ အားကစားကွင်းများ၊ ရထားလမ်းများနှင့် ဥမင်လိုဏ်ခေါင်းများကဲ့သို့သော အဓိကအများပြည်သူဆိုင်ရာ အဆောက်အဦများ။

တရုတ်နိုင်ငံတွင်၊ Circuit Breaker ပါသော Ring Main Unit ကို မြို့ပြနှင့် ကျေးလက် ဓာတ်အားလိုင်း အသီးသီးတွင် တွင်ကျယ်စွာ အသုံးပြုခဲ့သည်။ ပြုပြင်မွမ်းမံခြင်း။ ပရောဂျက်များသည် ၎င်း၏ တည်ငြိမ်သော စွမ်းဆောင်ရည်နှင့် ယုံကြည်စိတ်ချရသော အရည်အသွေးအတွက် သုံးစွဲသူများထံမှ တသမတ်တည်း ချီးမွမ်းခြင်းကို လက်ခံရရှိသော ပရောဂျက်များဖြစ်သည်။

အလုပ်အခြေအနေ

- အမြင့် ≤1000mm
- ပတ်ဝန်းကျင် အပူချိန် : 45 ℃ ~ 35 ℃ ၊ အမြင့်ဆုံး အပူချိန် ကွာခြားချက် ≤ 25 ℃
- ပျမ်းမျှနေ့စဉ် နှိုင်းရစိုထိုင်းဆ 95% ထက်မပိုပါ။
- ပျမ်းမျှလစဉ် နှိုင်းရစိုထိုင်းဆ 90% ထက်မပိုပါ။
- ငလျင်ဒဏ်ခံနိုင်မှု- ငလျင်ပြင်းအား 8 ဒီဂရီထက်မပိုပါ။
- ပြင်းထန်သောတုန်ခါမှုနှင့် တုန်ခါမှု၊ မီးလောင်မှု၊ ဓာတုချေးစားမှု၊ ပေါက်ကွဲနိုင်ခြေ နယ်ပယ်မရှိခြင်း။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

S/N	နာမည်		ယူနစ်	တန်ဖိုး
1	အဆင့်သတ်မှတ်ဗို့		kV	12	24	36
2	လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။		A	630	630	630
3	closed loop breaking current ကို အဆင့်သတ်မှတ်ထားသည်။		A	630	630	630
4	load breaking current ကို အဆင့်သတ်မှတ်ထားသည်။		A	630	630	630
5	အချိန်တိုအတွင်း လက်ရှိ ခံနိုင်ရည်ရှိအောင် အဆင့်သတ်မှတ်ထားသည်။		kA	16	16	16
6	rated peak သည် current ကိုခံနိုင်ရည်ရှိသည်။		kA	40	40	40
7	short-circuit ပြုလုပ်ခြင်း လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။		kA	40	40	40
8	rated power frequency ဗို့အားခံနိုင်ရည်ရှိသည်။	Phase-to-phase နှင့် phase-to-earth	kV	28	50	70
9	rated power frequency ဗို့အားခံနိုင်ရည်ရှိသည်။	သီးခြားအကွာအဝေးကိုဖြတ်ကျော်	kV	32	60	80
10	အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်းသည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။	Phase-to-phase နှင့် phase-to-earth	kV	75	125	170
11		သီးခြားအကွာအဝေးကိုဖြတ်ကျော်	kV	85	145	195
12	အပြောင်းအရွှေ့ လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။		A	630	630	630
13	စက်ပိုင်းဆိုင်ရာခံနိုင်ရည်		ops	M1 1000	M1 1000	M1 1000
14	လျှပ်စစ်ခံနိုင်ရည်		ops	E1	E1	E1
15	SF6 ဓာတ်ငွေ့ဖိအား (20 ℃)		ဘား	0.5	0.5	0.5
16	နှစ်စဉ် ယိုစိမ့်နှုန်း		≤%	0.5	0.5	0.5
17	အကာအရံကာကွယ်မှုအဆင့်			IP3X	IP3X	IP3X

အရံအတား ဖွဲ့စည်းမှု ကန့်သတ်ချက်

မရှိ

Switchgear အမျိုးအစား

စိတ်ကြိုက်ဖွဲ့စည်းမှု

Enclosure Dimensions (WxDxH)mm

Breaker

လက်ရှိ တူရိယာ ထရန်စဖော်မာ

ထရန်စဖော်မာ

Load ခလုတ်

Disconnector

Earthing ခလုတ်

ဖျူး

ပင်မဘတ်စ်ဘား

Relay ကာကွယ်မှု

အဝင်/အထွက် LBS အကန့်

◎

375×1000×1635.500×1000×1885 စသည်တို့

375×1000×1635,500×1000×1885,600×1200×2000 စသည်တို့

750×1400×2250,900×1600×2300 စသည်တို့

Transformer Protection Panel

◎

375×1000×1635.500×1000×1885 စသည်တို့

375×1000×1635,500×1000×1885,600×1200×2000 စသည်တို့

750×1400×2250,900×1600×2300 စသည်တို့

Metering Panel

◎

500×1000×1635 စသဖြင့်

750×1000×1635 စသဖြင့်

750×1400×2250 စသည်တို့

CB Outgoing Panel

◎

500×1000×1635၊750×1000×1635 စသည်တို့

750×1000×1885၊800×1200×2200 စသည်တို့

1000×1400×2250 စသည်တို့

Metering Panel ဖြင့် CB အထွက်

◎

750×1000×1635 စသဖြင့်

750×1000×1885 စသဖြင့်

1000×1400×2250 စသည်တို့

ဝင်လာသော LBS

Trafo ကိုကာကွယ်ပါ။

တိုင်းတာခြင်း

Cbog w/.meter

Cb ကထွက်သွားတယ်။

Switchgear ဖွဲ့စည်းပုံနှင့် configuration

Ring Main Unit With Circuit Breaker

လည်ပတ်ယန္တရား

(1) နှစ်ချက်-function single-spring လည်ပတ်ယန္တရား- K အမျိုးအစား

ကူးပြောင်းခြင်းလုပ်ဆောင်ချက်ကို လီဗာ သို့မဟုတ် မော်တာဖြင့် သီးခြားလုပ်ဆောင်သည်။
မြေပြင်ခလုတ် လုပ်ဆောင်ချက်သည် လည်ပတ်မှုလီဗာကို အသုံးပြု၍ သီးခြားအဖွင့်အပိတ်ဖြစ်ပြီး လည်ပတ်စွမ်းအင်ဖြစ်သည်။ အဆက်အသွယ်ကို ပိတ်ရန် သို့မဟုတ် အဆက်ဖြတ်ရန် ဖိသိပ်ထားသော စပရိန်ဖြင့် ပံ့ပိုးပေးသည်။

(2) Double function double spring လည်ပတ်မှု ယန္တရား- Type A

switching function ကို လီဗာ သို့မဟုတ် မော်တာဖြင့် သီးခြားလုပ်ဆောင်ပြီး လည်ပတ်စွမ်းအင်ကို a မှ ပံ့ပိုးပေးပါသည်။ compression spring သည် contact ကိုပိတ်ရန် ထွက်လာသည်။ ခလုတ်ဖြင့် လွတ်လပ်သော အဖွင့်အပိတ် လုပ်ဆောင်ချက် (၀) သို့မဟုတ် tripping unit သို့မဟုတ် shunt tripping device။
မြေပြင်ခလုတ်လုပ်ဆောင်ချက်သည် လည်ပတ်လီဗာတစ်ခုဖြင့် သီးခြားလုပ်ဆောင်နေပြီး လည်ပတ်စွမ်းအင်ကို ပံ့ပိုးပေးပါသည်။ အဆက်အသွယ်ကို ပိတ်ရန် သို့မဟုတ် အဆက်ဖြတ်ရန် ထွက်လာသည့် compression spring ၊

Ring Main Unit With Circuit Breaker

① Busbar အခန်း
② ပင်မခလုတ်
③ ကေဘယ်အခန်း
④ လည်ပတ်မှုယန္တရား၊ ပေါင်းစပ်ယန္တရားနှင့် ဖိအားနည်းသော ထိန်းချုပ်ခန်း

switchgear ဗီရိုတစ်ခုလုံးကို အထက်နှင့်အောက် ယူနစ်နှစ်ခု ခွဲခြားနိုင်ပြီး ကက်ဘိနက်၏ အထက်ယူနစ် ပါဝင်သည်။ အဆိုပါ ဘတ်စ်ကားအခန်း၊ ဝန်ခလုတ်၊ လည်ပတ်မှုယန္တရားအခန်းနှင့် ဗို့အားနိမ့်အခန်း၊ အောက်ပိုင်းယူနစ်ကို ကေဘယ်နှင့် ခွဲခြားထားသည်။ အခန်း။ အထက်ယူနစ်တစ်ခုလုံးကို အစားထိုးနိုင်ပါတယ်။

◇ Busbar အခန်း

Busbar အခန်းကို ကက်ဘိနက်၏ အပေါ်ပိုင်းတွင် စီစဉ်ထားသည်။ busbar အခန်းတွင် ပင်မ busbar များကို ချိတ်ဆက်ထားသည်။ အတူတကွနှင့် switchgear ၏အတန်းတစ်ခုလုံးကိုဖြတ်ပြေး။

◇ Load break ခလုတ်

switch room တွင် SFG အမျိုးအစား sulfur hexafluoride load switch တပ်ဆင်ထားပါသည်။ load switch ၏ shell ကိုပြုလုပ်ထားသည်။ ၏ epoxy resin သွန်းလောင်းပြီး ဆာလဖာ hexafluoride (SF6) ဓာတ်ငွေ့ဖြင့် ဖြည့်သွင်းပြီး အခွံကို ထောက်ပံ့ပေးသည်။ အတူ လေ့လာရေးအပေါက်။ မီးဖိုချောင်တွင် တပ်ဆင်နိုင်သည်။ SF6 ဓာတ်ငွေ့သိပ်သည်းဆမီတာ သို့မဟုတ် ဖောက်သည်လိုအပ်ချက်အရ အချက်ပြထိတွေ့မှုနှင့်အတူ ဓာတ်ငွေ့သိပ်သည်းဆ။

◇ Cable အခန်း

အဆိုပါ load switch cabinet တွင် ကျယ်ဝန်းသော cable room ရှိပြီး၊ အဓိကအားဖြင့် cable ချိတ်ဆက်မှုအတွက် အသုံးပြုသော single-core သို့မဟုတ် အရိုးရှင်းဆုံး အကာအရံမပါသော ကေဘယ်ကြိုးများကို အသုံးပြု၍ core three-core ကြိုးများကို ချိတ်ဆက်နိုင်ပြီး နေရာလွတ်လည်း လုံလောက်ပါသည်။ လိုက်လျောပါ။ လျှပ်စီးကြောင်းဖမ်းကိရိယာ၊ လက်ရှိထရန်စဖော်မာ၊ မြေအောက်ခလုတ်နှင့် အခြားအစိတ်အပိုင်းများ။ စံသတ်မှတ်ချက်အရ၊ အဆိုပါ ကက်ဘိနက်တံခါးတွင် စောင့်ကြည့်ရေးပြတင်းပေါက်တစ်ခုနှင့် ဘေးကင်းလုံခြုံရေးကြားရော့ကိရိယာပါရှိသည်။ ကေဘယ်လ် အောက်ခံပန်းကန်ပြားကို တံဆိပ်အဖုံးနှင့် ပံ့ပိုးမှုကွင်းပိတ်နှင့်အတူသင့်လျော်သောအရွယ်အစားကြိုးကုပ်။ Cable room အောက်ခြေပန်းကန်နှင့် တံခါးဘောင်တို့အား ဖယ်ရှားနိုင်ပါသည်။ အဆင်ပြေချောမွေ့ ကေဘယ်လ်တပ်ဆင်ခြင်း။

◇ လည်ပတ်မှုယန္တရား၊ ပေါင်းစပ်ယန္တရားနှင့် ဖိအားနည်းသော ထိန်းချုပ်ခန်း

ချိတ်ဆက်ထားသော ယန္တရားအခန်းသည် ထိန်းချုပ်မှုဘောင်တစ်ခုအဖြစ်လည်း လုပ်ဆောင်သည်။ ဗို့အားနည်းသောအခန်းတွင် စပရိန်ဖြင့် လည်ပတ်တပ်ဆင်ထားသည်။ တည်နေရာညွှန်ပြချက်နှင့် စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်ကိရိယာတစ်ခုပါရှိသော ယန္တရားနှင့် အရန်ပစ္စည်းများကိုလည်း တပ်ဆင်ထားနိုင်သည်။ အဆက်အသွယ်များ၊ ခရီးကွိုင်များ၊ အရေးပေါ်ခရီးယန္တရားများ၊ capacitive တိုက်ရိုက်ပြသမှုများ၊ သော့သော့ခလောက်များနှင့် လျှပ်စစ်လည်ပတ်မှုကိရိယာများ။ မှာ တစ်ချိန်တည်းမှာပင်၊ ဖိအားနည်းအခန်းကို ထိန်းချုပ်မှုကွင်းများ၊ မီတာများနှင့် အကာအကွယ် relays များပါ တပ်ဆင်နိုင်သည်။ နှင့် 750 မီလီမီတာ ကျယ်ဝန်းသော ကက်ဘိနက်တွင် နောက်ထပ်ဆက်စပ်ပစ္စည်းများအတွက် ထပ်တူထပ်မျှသော ဖိအားနိမ့်အခန်း နှစ်ခုရှိသည်။

Ring Main Unit With Circuit Breaker

circuit breakers များ တပ်ဆင်ထားသော ring network cabinet ကို ring network တွင် main power supply အဖြစ် အဓိက အသုံးပြုပါသည်။ ပါဝါထောက်ပံ့မှုစနစ်၊ အသင့်အနေအထားပါဝါထောက်ပံ့မှု၏အဝင်လိုင်းဗီရိုနှင့် အလယ်အလတ်အပိုင်းအစိုးရအဖွဲ့ dual power supply စနစ်။

◎ XGN15 V မော်ဂျူးလက်စွပ် ဗီရိုတွင်-

(၁) Vacuum circuit breaker ၊
(၂) ဆာလဖာ hexafluoride circuit breaker
(၃) ယန္တရားနှင့် ဆက်စပ်မှု
(၄) မြေပြင်ခလုတ်

◎ တပ်ဆင်ခြင်းနည်းလမ်း

အရှေ့ဘက်ကို တပ်ဆင်ထားပြီး၊ ဘေးဘက်/ခြမ်းကို တပ်ဆင်ထားသည်။

◎ အဓိကဖွဲ့စည်းပုံ

(၁) အပေါ်မှအောက်ခြေ၊ တူရိယာအခန်း၊ ဘတ်စ်ကားအခန်း၊ load (isolation) ခလုတ်အခန်း၊ circuit breaker အခန်း၊ ကေဘယ်လ်၊ အခန်း။
(2) CT၊ PT၊ lightning arrester၊ grounding switch နှင့် relay protection device ကို အသုံးပြုသူအလိုက် configure လုပ်နိုင်ပါသည်။ လိုအပ်ချက်များ။
(၃) circuit breaker နှင့် load (isolation) switch သည် interlock လုပ်နိုင်သည် ။

လုပ်ဆောင်ချက်ဖော်ပြချက်

1. လက်ကိုင်၏လည်ပတ်မှု- switchgear ၏ရှေ့တွင်ရပ်ပြီးလက်ကိုင်၏ထိပ်ကိုကိုင်ထားပြီးနောက်တစ်ဖက်ကိုရှေ့သို့တွန်းပါ။ လှည့်ရန်လက်ကိုင်၏အဆုံးကိုကိုင်ထားသည်။
2. ဓာတ်အားမပေးသွင်းမီ သို့မဟုတ် မြေစိုက်ခြင်းမပြုမီ ကက်ဘိနက်တံခါးကို ကောင်းစွာပိတ်ထားကြောင်း သေချာပါစေ။
3. ပါဝါမဖွင့်မီနှင့် ပါဝါပိတ်ခြင်းမပြုမီ ခလုတ်ခလုတ်ကို ဖိအားစစ်ဆေးရပါမည်။

ပါဝါဖွင့်ပါ။

1.Cabinet တံခါးကို ပိတ်ထားကြောင်း အတည်ပြုပါ။ လက်ကိုင်ကို အပေါ်ပိုင်းလည်ပတ်သည့်အပေါက်ထဲသို့ ထည့်သွင်းပြီး နာရီလက်တံအတိုင်း လှည့်ပါ။ ဘရိတ်ခွဲခြင်း၏အသံကိုကြားရသည်အထိ 180° လှည့်ပါ။ panel ၏ဗဟိုညွှန်ပြချက်သည် အနေအထားတွင်ရှိနေပါသည်။ အောက်တံခါးသည် ပိတ်သည်။ မြေပြင်ခလုတ်ကို ပိတ်ထားသည်။

2. လည်ပတ်မှုလက်ကိုင်ကို အောက်ပိုင်းအပေါက်ထဲသို့ ထည့်ပြီး ပိတ်သံကြားရသည်အထိ 180° နာရီလက်တံအတိုင်း လှည့်ပါ။ အသံ; panel ၏ဗဟိုညွှန်ပြချက်သည် position D တွင်ရှိသည်။ ခလုတ်ကို ဖွင့်ထားမည်ဖြစ်ပြီး၊ ထို့နောက် ပါဝါထောက်ပံ့မှု လည်ပတ်မှုဖြစ်သည်။ ပြီးပါပြီ။

ပါဝါပိတ်ပါ။

1.ပိတ်ပါ- လည်ပတ်မှုလက်ကိုင်ကို အောက်ပိုင်းလည်ပတ်သည့်အပေါက်တွင် ထည့်သွင်းပြီး အသံကြားသည်အထိ 180° လှည့်ပါ။ အဆိုပါ ဘရိတ်အသံကို ပိုင်းခြားခြင်း(ခလုတ်တစ်ခုရှိလျှင် တိုက်ရိုက်အသုံးပြုရန်ခလုတ်); panel ၏ဗဟိုသည် အနေအထားတွင်ရှိပြီး၊ ပြောင်း ပြတ်လိမ့်မည်။

2. ကေဘယ်အခန်းသည် လျှပ်စစ်ကြားနေကြောင်း သေချာစေရန် တိုက်ရိုက်ပြသမှု ထွက်လာခြင်းရှိမရှိ စစ်ဆေးပါ၊ လည်ပတ်မှုကို ထည့်သွင်းပါ။ ကိုင်တွယ် အပေါ်ပိုင်းလည်ပတ်နေသောအပေါက်ထဲသို့ 180° လက်ယာရစ်လှည့်၍ ပိတ်သည့်အသံကိုကြားရသည်အထိ၊ ၏ဗဟိုညွှန်ပြချက် အကန့်သည် အနေအထားရှိပြီး အောက်တံခါးကို သော့ဖွင့်ထားပါသည်၊ မြေစိုက်ခလုတ်ကို ပိတ်လိုက်ပြီး ပါဝါပြတ်တောက်သွားပါသည်။ စစ်ဆင်ရေး ပြီးပါပြီ။

သယ်ယူပို့ဆောင်ရေးနှင့် သိုလှောင်မှု

အောက်ခြေပန်းကန်ပေါ်တွင် ခလုတ်ခုံကို တပ်ဆင်သောအခါ၊ ၎င်းကို တွန်းလှည်းဖြင့် ဂေါ်ပြားပြုလုပ်နိုင်သည်။ ပေါ်မလာသောအခါတွင် မဖြေရှင်းနိုင် အောက်ခြေ ပန်းကန်ပြား၊ ခလုတ်ခုံကို တင်ဆောင်ထားသင့်သည် သို့မဟုတ် တစ်ခုလုံးကို သယ်ဆောင်သင့်သည်၊ သို့သော် ၎င်းကို မည်သည့်အချိန်တွင်မဆို ဒေါင်လိုက် သယ်ဆောင်သင့်သည်။ အချိန် ကက်ဘိနက်အတွင်းရှိ အစိတ်အပိုင်းများ ပျက်စီးမှုမဖြစ်စေရန် မှောက်လှန်ခြင်းမပြုသင့်ပါ။ Switchgear (အပြင်ဘက်နှင့်ပင် ထုပ်ပိုးမှု) အပြင်မှာ အကြာကြီး သိမ်းမထားသင့်ပါဘူး။

ထိန်းသိမ်းခြင်း။

◇ ပုံမှန်အခြေအနေအရ လက်စွပ်ဘောင်သည် ပြုပြင်ထိန်းသိမ်းမှုမရှိဘဲ သုံးနှစ်ဖြစ်သည်။

◇ load switch ၏ single-spring နှင့် double-spring လည်ပတ်မှု ယန္တရားများသည် ပြုပြင်ထိန်းသိမ်းမှုကင်းပြီး မလုပ်ပါနှင့်။ ချောဆီလိုအပ်သည်။

◇ relay အကာအကွယ်ကိရိယာကို ထည့်သွင်းခြင်းမပြုမီ ထုတ်လုပ်သူ၏လိုအပ်ချက်များနှင့်အညီ စစ်ဆေးရမည်။ စစ်ဆင်ရေး။

◇ ring network cabinet ၏ ပြုပြင်ထိန်းသိမ်းမှု စက်ဝန်းသည် ယေဘူယျအားဖြင့် တစ်နှစ်လျှင် တစ်ကြိမ်ဖြစ်ပြီး တိကျသော ပြုပြင်ထိန်းသိမ်းမှု အစီအမံများ အောက်ပါအတိုင်းဆောင်ရွက်ရမည်။

(၁) လျှပ်စစ်ချိတ်ဆက်မှု (ပင်မဘတ်စ်၊ ခလုတ်များ၊ ကေဘယ်ကြိုးများ၊ မီတာတိုင်းတာရေးကိရိယာများ) အားလုံးကို တင်းကျပ်ပါ။ တပ်ဆင်မှုညွှန်ကြားချက်များ၏လိုအပ်ချက်များ။
(၂) အစိတ်အပိုင်းအားလုံး (ပင်မခလုတ်၊ အရန်ခလုတ်၊ ခရီးယန္တရား၊ မော်တာစသည်) အားလုံးကို ဖုန်စုပ်ပြီး အသွင်အပြင်၊ စစ်ဆေးရေး။
(၃) မြေပြင်ခလုတ်အပါအဝင် ခလုတ်များအားလုံးတွင် အပိတ်/အဖွင့် လုပ်ဆောင်ချက်ကို လုပ်ဆောင်ပါ။
(၄) လျှပ်စစ်ဆိုင်ရာ ဆင့်ကဲတစ်ခုအတွက် အရန်ထိန်းချုပ်ပါဝါထောက်ပံ့မှုကို ဖွင့်ပါ (ရီမုတ်ထိန်းချုပ်မှု အချက်ပြမှု မပေးပါနှင့်)၊ စစ်ဆင်ရေး။

ကုန်ပစ္စည်းများမှာယူပါ။

အောက်ဖော်ပြပါ စာရွက်စာတမ်းများနှင့် ပူးတွဲပါဖိုင်များကို ကက်ဘိနက်သို့ လွှဲပြောင်းပေးသည့်အခါတွင် ကက်ဘိနက်သို့ လွှဲပြောင်းပေးမည်ဖြစ်သည်။ စက်ရုံ-

◇ ထုတ်ကုန် အရည်အသွေးပြည့်မီသော လက်မှတ်
◇ ထုတ်ကုန်အသုံးပြုမှု ညွှန်ကြားချက်များ
◇ ထုတ်ကုန်အင်ဂျင်နီယာဒီဇိုင်းဒေတာ
◇ ကက်ဘိနက်အသုံးအဆောင်များ
◇ တပ်ဆင်ခြင်းပေါင်းစပ်မှုတစ်ခုစီတွင် load switch လည်ပတ်မှုလက်ကိုင်တစ်ခု တပ်ဆင်ထားပါသည်။

အသုံးပြုသူများသည် ထုတ်ကုန်များကို မှာယူသည့်အခါတွင် အောက်ပါအချက်အလက်များကို ပေးဆောင်သင့်သည်-

◇ ပင်မပတ်လမ်းဝိုင်ယာကြိုးစနစ်နှင့် အထူးနည်းပညာဆိုင်ရာလိုအပ်ချက်များ
◇ Switchgear တပ်ဆင်မှုအစီအစဉ်။
◇ Switch ကက်ဘိနက်အစိတ်အပိုင်းများ မော်ဒယ်သတ်မှတ်ချက်များနှင့် အရန်ကြိုးဝိုင်း၊ ထိန်းချုပ်မှုကွင်းဆက်ပုံစံ ပုံကြမ်းပုံ (ဆိုပါက၊ လိုအပ်သည်)
◇ ရေးသားထားသော အချက်အလက်များအတွက် အခြားသော အထူးတောင်းဆိုမှုများ။

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမေးအဖြေများ

1. သင်သည် စက်ရုံ သို့မဟုတ် ကုန်သွယ်ကုမ္ပဏီ ဖြစ်ပါသလား။

စက်ရုံ၊ ငါတို့သည်ကျွန်ုပ်တို့၏စျေးနှုန်းကျိုးကြောင်းဆီလျော်ပြီးယှဉ်ပြိုင်မှုဖြစ်ကြောင်းအာမခံနိုင်ပါသည်။

2. ဘယ်အချိန်မှာ စျေးနှုန်းရနိုင်မလဲ။

များသောအားဖြင့် ကျွန်ုပ်တို့သည် သင်၏စုံစမ်းမေးမြန်းမှုကို လက်ခံရရှိပြီးနောက် 24 နာရီအတွင်း ကိုးကားပါသည်။

3. ထုတ်ကုန်များတွင် ကျွန်ုပ်တို့၏ လိုဂိုနှင့် ကုမ္ပဏီအမည်ကို ပုံနှိပ်နိုင်ပါသလား။

ဟုတ်ပါတယ်၊ ကျွန်ုပ်တို့သည် OEM လက်ခံပါသည်။

4. ဦးဆောင်ချိန်ကဘာလဲ။

ပို့ဆောင်ချိန်သည် ပုံမှန်အားဖြင့် ငွေပေးချေမှုကို လက်ခံရရှိပြီးနောက် 15-20 ရက်အတွင်း မှာယူထားသော ပမာဏပေါ်တွင် မူတည်ပါသည်။

5. သင့်အရည်အသွေးထိန်းချုပ်မှု လုပ်ငန်းစဉ်က ဘယ်လိုလဲ။

ထုတ်ကုန်အားလုံးကို ဆက်စပ်ပစ္စည်းများမှ စတင်၍ စစ်ဆေးမည်ဖြစ်ပြီး မထွက်ခွာမီ ပုံမှန်စစ်ဆေးမှုများဖြင့် လုပ်ဆောင်မည်ဖြစ်သည်။ ငါတို့စက်ရုံ။

6. ရောင်းချပြီးနောက် အရည်အသွေးပြဿနာများကို မည်သို့ဖြေရှင်းမည်နည်း။

အရည်အသွေးဆိုင်ရာ ပြဿနာများ၏ ဓာတ်ပုံ သို့မဟုတ် ဗီဒီယိုကို ရိုက်ယူပြီး ကျွန်ုပ်တို့၏ စစ်ဆေးခြင်းနှင့် အတည်ပြုခြင်းအတွက် ကျွန်ုပ်တို့ထံ ပေးပို့ပါ၊ ထို့နောက် ကျွန်ုပ်တို့ ပြုလုပ်ပါမည်။ 1-3 ရက်အတွင်း သင့်အတွက် စိတ်ကျေနပ်မှု ဖြေရှင်းချက်။

7. အာမခံအချိန်က ဘယ်လောက်လဲ။

တင်ပို့သည့်နေ့မှ 12 လ။

8. ကျွန်ုပ်တို့ကို အဘယ်ကြောင့် ရွေးချယ်သနည်း။

● ကျွန်ုပ်တို့သည် နယ်ပယ်တွင် 14 နှစ်ကျော်ကြာ အထူးပြုထားပြီး ဒီဇိုင်းကို ကျွမ်းကျင်သော R&D အဖွဲ့တစ်ဖွဲ့ရှိသည်။ ဖောက်သည်၏ အထူးတောင်းဆိုချက်များအပေါ် အခြေခံ၍ ပရောဂျက်တစ်ခုစီအတွက် ဖွံ့ဖြိုးတိုးတက်ရေး လုပ်ငန်း။
● ကျွန်ုပ်တို့တွင် အစိတ်အပိုင်းများမှ ကုန်ချောထုတ်ကုန်များအထိ အလွန်တင်းကျပ်သော QC လုပ်ငန်းစဉ်များရှိသည်။
● 15-20 ရက်အတွင်း တည်ငြိမ်သော ထုတ်လုပ်မှုကာလ။
● ကျွန်ုပ်တို့တွင် ထုတ်ကုန်များအတွက် စမ်းသပ်မှုအစီရင်ခံစာများ အစုံရှိပါသည်။
● အဆင့်တစ်ဆင့် ဖြေရှင်းချက်ပေးထားသည်။
