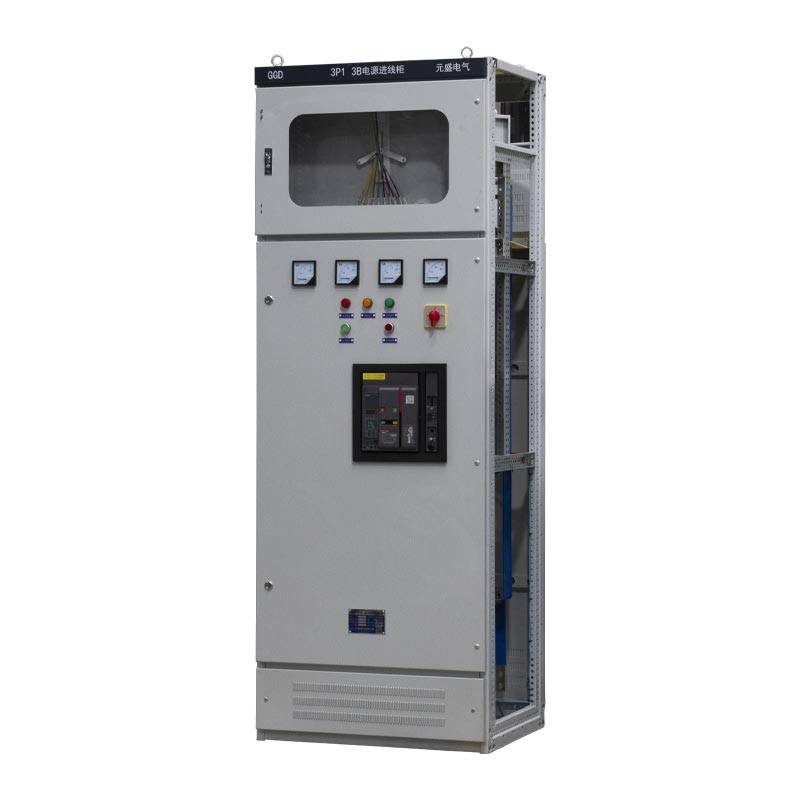

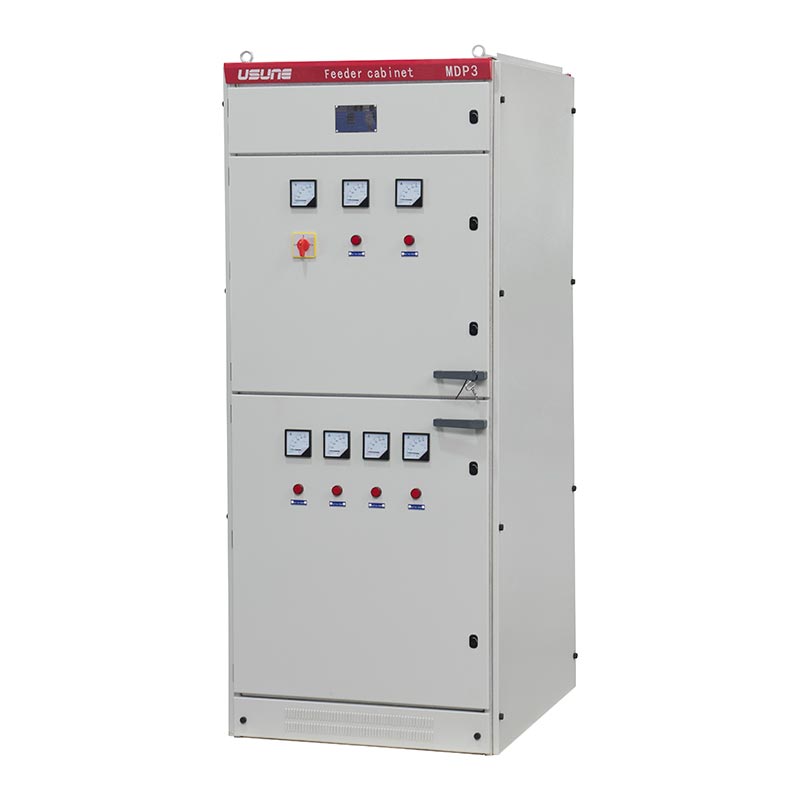

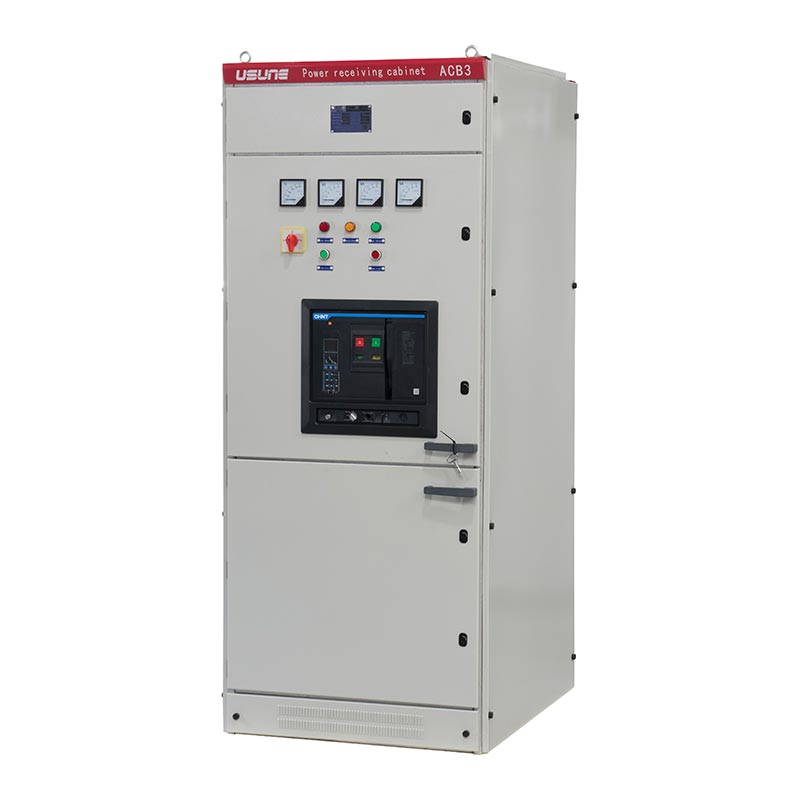

Low Voltage Fixed Type Switchgear Cabinet

Usune GGD Low Voltage Fixed Type Switchgear Cabinet သည် AC 50Hz ပါဝါဖြန့်ဖြူးမှုစနစ်များအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။ အဆင့်သတ်မှတ်ထားသော လည်ပတ်မှုဗို့အား 380V နှင့် 3150A အထိ အဆင့်သတ်မှတ်ထားသော လည်ပတ်မှုလျှပ်စီးနှင့်အတူ။ ၎င်းသည် core control hub အဖြစ်ဆောင်ရွက်သည်။ ဓာတ်အား၊ အလင်းရောင်နှင့် ဖြန့်ဖြူးရေးကိရိယာများအတွက်၊ ဓာတ်အားဖြန့်ဖြူးခြင်းလုပ်ငန်းဆောင်တာများကို တည်ငြိမ်ပြီး ထိထိရောက်ရောက် သိရှိနားလည်ခြင်း။

စွမ်းအင်ကဏ္ဍများ၊ ပါဝါအသုံးပြုသူများနှင့် ဒီဇိုင်းယူနစ်များ၏ လိုအပ်ချက်များကို တုံ့ပြန်ရန်အတွက် တီထွင်ထုတ်လုပ်ထားသည့် ဤထုတ်ကုန်သည် အဆင့်မြင့်သည်။ နည်းပညာနှင့် ရိုးရာဗို့အားနိမ့် switchgear မှ စံပြအဆင့်မြှင့်တင်မှုတစ်ခုဖြစ်သည်။ ထိပ်တန်းတရုတ်ကုမ္ပဏီတစ်ခု၏ အဓိကထုတ်ကုန်တစ်ခုဖြစ်သည်။ ထုတ်လုပ်သူ၊ ၎င်းသည် ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်၊ ဘေးကင်းသော လည်ပတ်မှုနှင့် အဆင်ပြေသော ထိန်းသိမ်းမှုတို့ကို ပေါင်းစပ်ထားသောကြောင့် ၎င်းကို ဦးစားပေးအဖြစ် ပြုလုပ်ထားသည်။ ယုံကြည်စိတ်ချရသော ဗို့အားနိမ့် ဓာတ်အားဖြန့်ဖြူးရောင်းချသူအား ရှာဖွေနေသည့် ကမ္ဘာလုံးဆိုင်ရာ သုံးစွဲသူများအတွက် ရွေးချယ်မှု။ ထုတ်လုပ်မှုကို အသုံးချပါ။ အဆင့်မြင့်တရုတ်စက်ရုံများ၏စွမ်းဆောင်ရည်, ၎င်း၏အရည်အသွေးကိုအာမခံပါသည်။

အနိမ့်ဗို့အားခလုတ်ဂီယာ

အလယ်အလတ်ဗို့အားခလုတ်ဂီယာ

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

1. အဆင့်သတ်မှတ်ထားသော ကြိမ်နှုန်း- 50Hz
2. အဆင့်သတ်မှတ်ထားသော လည်ပတ်မှုဗို့အား- 380V AC
3. အဆင့်သတ်မှတ်ထားသော Operating Current- 3150A အထိ
4. သက်ဆိုင်သောစံနှုန်းများ- IEC439၊ GB 7251၊ IEC60056 စသည်ဖြင့်။
5. ကာကွယ်မှုအဆင့်သတ်မှတ်ချက်- IP30–IP54 (စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်)
6. Breaking Capacity- မြင့်မားသော၊ အလွန်ကောင်းမွန်သော တက်ကြွမှုနှင့် အပူတည်ငြိမ်မှု

လိုက်နာမှုနှင့် အရည်အသွေးအာမခံချက်

1. နိုင်ငံတကာစံနှုန်းများ

Low Voltage Fixed Type Switchgear Cabinet သည် နိုင်ငံတကာလျှပ်စစ်စံချိန်စံညွှန်းများနှင့် အပြည့်အဝလိုက်နာမှုရှိစေရန်၊ ကမ္ဘာလုံးဆိုင်ရာအသုံးချနိုင်မှုနှင့် ယုံကြည်စိတ်ချရမှု။ ဤစံနှုန်းများပါဝင်သည်- IEC60056 (High Voltage AC Circuit Breakers), IEC60099 (AC Gapless Metal Oxide Surge Arresters), IEC60129 (AC Disconnect Switches and Grounding Switches), IEC60185၊ (Current Transformers)၊ IEC60186 (Voltage Transformers) နှင့် IEC60298 (1kV–50kV AC Metal-Enclosed Switchgear)။

2. အမျိုးသားနှင့် စက်မှုလုပ်ငန်းစံနှုန်းများ

switchgear သည် တင်းကြပ်သော တရုတ်အမျိုးသားနှင့် စက်မှုလုပ်ငန်းစံနှုန်းများနှင့် ကိုက်ညီသည်- GB/T7251.12-2013 (ဗို့အားအနိမ့် switchgear နှင့် controlgear တပ်ဆင်မှုများ), GB1207 (ဗို့အားထရန်စဖော်မာ), GB1208 (လက်ရှိထရန်စဖော်မာ), GB50150-2006 "လျှပ်စစ်ပစ္စည်းများ တပ်ဆင်မှုတွင် လက်ခံစမ်းသပ်ခြင်းအတွက် စံသတ်မှတ်ချက်" နှင့် DL/T 5004-2004 "နည်းပညာ Power Engineering in DC Systems ဒီဇိုင်းအတွက် သတ်မှတ်ချက်။

3. ပြင်းထန်စွာ စမ်းသပ်ခြင်းနှင့် စစ်ဆေးခြင်း။

- Visual Inspection - အစိုးရအဖွဲ့၏ စတိုင်ပေါ်တွင် ကျယ်ကျယ်ပြန့်ပြန့် အမြင်အာရုံနှင့် ဘက်စုံစစ်ဆေးခြင်းကို ပြုလုပ်သည်၊ အတိုင်းအတာ၊ ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းအပြင် ရွေးချယ်မှု၊ အပြင်အဆင်၊ ဝါယာကြိုး၊ တပ်ဆင်မှုလုပ်ငန်းစဉ်နှင့် မျက်နှာပြင်အပေါ်ယံပိုင်း နည်းပညာဆိုင်ရာ လိုအပ်ချက်များနှင့် ကိုက်ညီမှုရှိစေရန် အတွင်းပိုင်း အစိတ်အပိုင်းများ၏ အစိတ်အပိုင်းများနှင့် မှတ်တမ်းများကို သိမ်းဆည်းထားသည်။

- စက်ရုံစမ်းသပ်ခြင်း- switchgear တစ်ခုစီသည် လက်ရှိနိုင်ငံနှင့်အလိုက် စက်ရုံစမ်းသပ်စစ်ဆေးခြင်းနှင့် စစ်ဆေးခြင်းကို ခံယူသည်။ စက်ရုံမှထွက်ခွာခြင်းမပြုမီစက်မှုလုပ်ငန်းစံချိန်စံညွှန်းများနှင့်ထုတ်ကုန်စစ်မှန်ကြောင်းသေချာစေရန်စမ်းသပ်မှုမှတ်တမ်းများပေးထားသည်။ ပေးပို့ခြင်းမပြုမီ စံချိန်စံညွှန်းများနှင့် ကိုက်ညီသည်။

လည်ပတ်မှုပတ်ဝန်းကျင် လိုအပ်ချက်များ

1. ပတ်ဝန်းကျင် အပူချိန် : -5 ℃ မှ +40 ℃ ၊ 24 နာရီ ပျမ်းမျှ အပူချိန် ≤ +35 ℃
2. အမြင့်- ≤ 2000m (အတွင်းခန်းတပ်ဆင်မှု)
3. နှိုင်းရစိုထိုင်းဆ- +40 ℃ တွင် ≤ 50%၊ နိမ့်သောအပူချိန်တွင် ဖြေလျော့နိုင်သည် (ဥပမာ၊ ≤ 90% တွင် +20 ℃) ကိုထည့်သွင်းစဉ်းစားခြင်း၊ အပူချိန်ပြောင်းလဲမှုကြောင့် ငွေ့ရည်ဖွဲ့ခြင်း။
4. တပ်ဆင်ခြင်းထောင့်- ဒေါင်လိုက်လေယာဉ် ≤ 5° ထောင့်
5. ပတ်ဝန်းကျင်ဆိုင်ရာလိုအပ်ချက်များ- ပြင်းထန်သောတုန်ခါမှု၊ သက်ရောက်မှု၊ နှင့် သံချေးတက်သောပစ္စည်းများမှ ကင်းစင်ခြင်း၊ အထူးလိုအပ်ချက်များ ထုတ်လုပ်သူနှင့် ညှိနှိုင်းနိုင်ပါသည်။

Core Performance အားသာချက်များ

1. High Breaking Capacity နှင့် Strong Stability

ခိုင်ခံ့သောဖွဲ့စည်းပုံ၊ ကြီးမားသော တိုတောင်းသောလျှပ်စီးကြောင်းများကို ခံနိုင်ရည်ရှိပြီး လွန်ကဲစွာလုပ်ဆောင်မှုအောက်တွင် တည်ငြိမ်စွာလုပ်ဆောင်နိုင်သည်။ လျှပ်စစ်အခြေအနေများ။

2. Flexible Configuration

Modular လျှပ်စစ်ဖြေရှင်းချက်များသည် အမျိုးမျိုးသောပေါင်းစပ်မှုများကို ပံ့ပိုးပေးသည်၊ များစွာသော စီးရီးများကို ရရှိနိုင်သည်၊ ကွဲပြားစေရန် လိုက်လျောညီထွေဖြစ်စေသည်။ လျှောက်လွှာအခြေအနေများ။

3. လက်တွေ့ကျပြီး တာရှည်ခံသည်။

ဆန်းသစ်သောဖွဲ့စည်းပုံ၊ မြင့်မားသောကာကွယ်မှုအဆင့်၊ ဖုန်မှုန့်ဒဏ်ခံ၊ အစိုဓာတ်ခံ၊ နှင့်သက်ရောက်မှုခံနိုင်ရည်ရှိသော၊ ဝန်ဆောင်မှုသက်တမ်းကိုတိုးချဲ့။

4. လုံခြုံပြီး ထိန်းသိမ်းရလွယ်ကူသည်။

အပြင်အဆင် ရှင်းလင်းခြင်း၊ အလွယ်တကူ ဝင်ရောက်နိုင်သော အစိတ်အပိုင်းများ၊ အဆင်ပြေသော လည်ပတ်မှု၊ စက်ရပ်ချိန်ကို လျှော့ချခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုကို ရိုးရှင်းစေသည်။ ၅။ ကျယ်ပြန့်စွာအသုံးချနိုင်မှု- ဓာတ်အားပေးစက်ရုံများ၊ ဓာတ်အားခွဲရုံများ၊ စက်ရုံများ၊ လုပ်ငန်းသုံး အဆောက်အအုံများနှင့် ကျယ်ပြန့်စွာ သက်ဆိုင်ပါသည်။ အခြေခံအဆောက်အဦစီမံကိန်းများ။

လက်တွေ့ကမ္ဘာလျှောက်လွှာကိစ္စများ

Case 1- ကြီးမားသော ကျောက်မီးသွေးတွင်းအတွက် ဓာတ်အားဖြန့်ဖြူးရေးစီမံကိန်း

1. ပရောဂျက်နောက်ခံ- ကြီးမားသော ကျောက်မီးသွေးတူးဖော်ရေးအဖွဲ့သည် ၎င်းအတွက် ယုံကြည်စိတ်ချရသော ဗို့အားနိမ့် ဓာတ်အားဖြန့်ဖြူးရေးစနစ် လိုအပ်ပါသည်။ မြေအောက်သတ္တုတူးဖော်ရေး ကိရိယာများနှင့် မျက်နှာပြင် အဆောက်အဦများ၊ ဖုန်မှုန့်များ၊ စိုထိုင်းဆများနှင့် ကြမ်းတမ်းသော ပတ်ဝန်းကျင်များကို ရင်ဆိုင်နေရသည်။ တုန်ခါမှု။
2. ဖြေရှင်းချက်- Usune သည် IP54 ဖြင့် စိတ်ကြိုက်ပြင်ဆင်ထားသော Low Voltage Fixed Type Switchgear Cabinets 36 GGD စီးရီး အကာအကွယ်နှင့် တုန်ခါမှုဒဏ်ခံနိုင်သော တပ်ဆင်မှု။
3. လျှောက်လွှာရလဒ်များ- ကြီးကြီးမားမားလျှပ်စစ်ချို့ယွင်းမှုမရှိဘဲ 5 နှစ်ကျော်ကြာတည်ငြိမ်သောလည်ပတ်မှု။ ပြုပြင်ထိန်းသိမ်းမှုအကြိမ်ရေ စက်ပစ္စည်းအဟောင်းများနှင့် နှိုင်းယှဉ်ပါက 30% လျော့ကျသွားပါသည်။ လျှပ်စစ်အန္တရာယ်ကင်းရှင်းရေး မတော်တဆထိခိုက်မှု မရှိစေဘဲ သတ္တုတူးဖော်မှု စွမ်းဆောင်ရည်ကို ပိုမိုကောင်းမွန်စေပါသည်။

ဖြစ်ရပ် ၂- မြို့ပြဓာတ်အားခွဲရုံ အဆင့်မြှင့်တင်ရေးစီမံကိန်း

1. ပရောဂျက်နောက်ခံ- သက်ကြီးရွယ်အိုဓာတ်အားဖြန့်ဖြူးရေးစနစ်ကို အဆင့်မြှင့်တင်ရန် လိုအပ်သော စည်ပင်သာယာရေးဓာတ်အားခွဲရုံ၊ နေထိုင်သူများနှင့် စီးပွားရေးလုပ်ငန်းများ၏ လျှပ်စစ်ဓာတ်အားလိုအပ်ချက်ကို ဖြည့်ဆည်းပေးနိုင်ရန် လျှပ်စစ်ဓာတ်အား ပေးစွမ်းနိုင်မှုနှင့် ယုံကြည်စိတ်ချရမှုတို့ကို တိုးမြှင့်ဆောင်ရွက်ခဲ့ပါသည်။
2. ဖြေရှင်းချက်- Usune GGD switchgear ကို 3150A အဆင့်သတ်မှတ်ထားသော လက်ရှိဖြင့် အသုံးပြုထားပြီး အသိဉာဏ်စောင့်ကြပ်ကြည့်ရှုခြင်းနှင့် ပေါင်းစပ်ခြင်း၊ ကာကွယ်ရေးလုပ်ဆောင်ချက်များ။
3. Application Effects- ဓာတ်အားဖြန့်ဖြူးနိုင်မှုစွမ်းအား 40% တိုးလာပြီး အမြင့်ဆုံးပါဝါလိုအပ်ချက်ကို ဖြည့်ဆည်းပေးသည်။ အမှားတုံ့ပြန်ချိန် ဓာတ်အားပြတ်တောက်မှုကြာချိန်ကို 60% လျှော့ချပေးသည်။ State Grid စံနှုန်းများနှင့် ကိုက်ညီပြီး ကောင်းမွန်သော အောင်မြင်မှု ရရှိသည်။ လက်ခံမှု။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

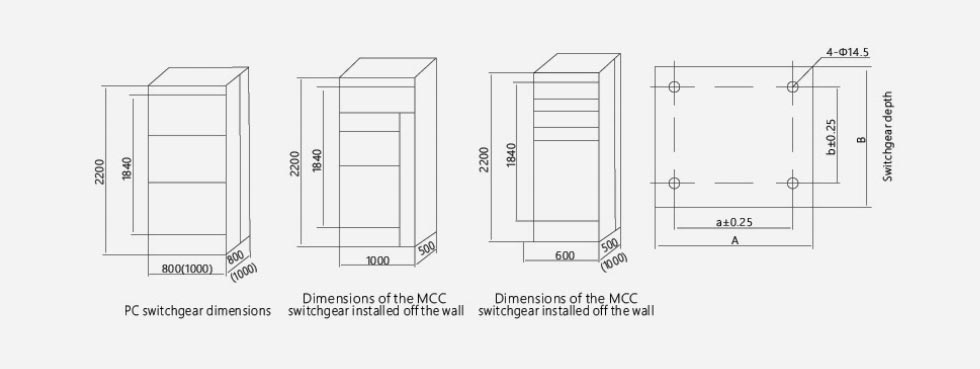

ထုတ်ကုန် ပြင်ပ အတိုင်းအတာ

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- Usune GGD Low Voltage Fixed Type Switchgear Cabinet ၏ ကာကွယ်မှုအဆင့်သတ်မှတ်ချက်ကား အဘယ်နည်း၊ ၎င်းသည် မည်သို့ အဆင်ပြေသနည်း။ မတူညီသောပတ်ဝန်းကျင်သို့?

A- စံကာကွယ်မှုအဆင့်သတ်မှတ်ချက်သည် IP30 ဖြစ်ပြီး IP54 အထိ စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ ပိုမိုမြင့်မားသောကာကွယ်မှုအဆင့်သတ်မှတ်ချက်များ (ဥပမာ၊ IP54) သည် ဖုန်မှုန့်များဖြစ်သည်။ မိုင်းများ၊ စက်ရုံများနှင့် စိုစွတ်သောပတ်ဝန်းကျင်များအတွက် သင့်လျော်သော၊ အဆိပ်သင့်သောပတ်ဝန်းကျင်အတွက်၊ သံချေးတက်ခြင်း ဆန့်ကျင်သည့် အပေါ်ယံပိုင်းနှင့် အထူးပြုပစ္စည်းများကို စိတ်ကြိုက် လိုအပ်ချက်များ ဖြည့်ဆည်းပေးပါသည်။

Q2- ထုတ်ကုန်၏သက်တမ်းသည် အဘယ်နည်း၊ မည်ကဲ့သို့ ပုံမှန်ထိန်းသိမ်းမှုလိုအပ်သနည်း။

A: ပုံမှန်ဝန်ဆောင်မှုသက်တမ်းသည် 15-20 နှစ်ဖြစ်သည်။ ပုံမှန်ထိန်းသိမ်းမှုတွင်- သုံးလတစ်ကြိမ် ဖုန်မှုန့်သန့်ရှင်းရေး၊ တွယ်ကပ်များကို စစ်ဆေးခြင်း။ အစိတ်အပိုင်း လည်ပတ်မှု အခြေအနေ၊ နှစ်စဉ် ပြည့်စုံသော လျှပ်ကာ ခံနိုင်ရည် စမ်းသပ်ခြင်းနှင့် ကာကွယ်ခြင်း လုပ်ဆောင်ချက် စံကိုက်ချိန်ညှိခြင်း။ မှန်ကန်သော ပြုပြင်ထိန်းသိမ်းမှုသည် ဝန်ဆောင်မှုသက်တမ်းကို တိုးစေပြီး တည်ငြိမ်သော လည်ပတ်မှုကို သေချာစေသည်။

Q3: Usune သည် အထူးဗို့အား/လက်ရှိ သို့မဟုတ် တည်ဆောက်ပုံများအတွက် စိတ်ကြိုက်ဖြေရှင်းချက်များကို ပေးနိုင်မလား။

A: ဟုတ်ပါတယ်။ ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် ကျွန်ုပ်တို့သည် စိတ်ကြိုက်ပြင်ဆင်ခြင်းဝန်ဆောင်မှုများကို ပေးဆောင်ပါသည်- အဆင့်သတ်မှတ်ဗို့အားချိန်ညှိခြင်း (220V/400V) နှင့် လက်ရှိ (3150A အထိ)၊ အတိုင်းအတာ၊ အစိတ်အပိုင်း အပြင်အဆင်နှင့် လုပ်ဆောင်ချက်များကို မွမ်းမံခြင်း၊ ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာအဖွဲ့သည် လုပ်ဆောင်မည်ဖြစ်သည်။ IEC/GB စံနှုန်းများနှင့် ကိုက်ညီသော စိတ်ကြိုက်ဖြေရှင်းချက်များအား ဒီဇိုင်းရေးဆွဲရန် အတူတကွ အနီးကပ် ဒီဇိုင်းဆွဲပါ။
