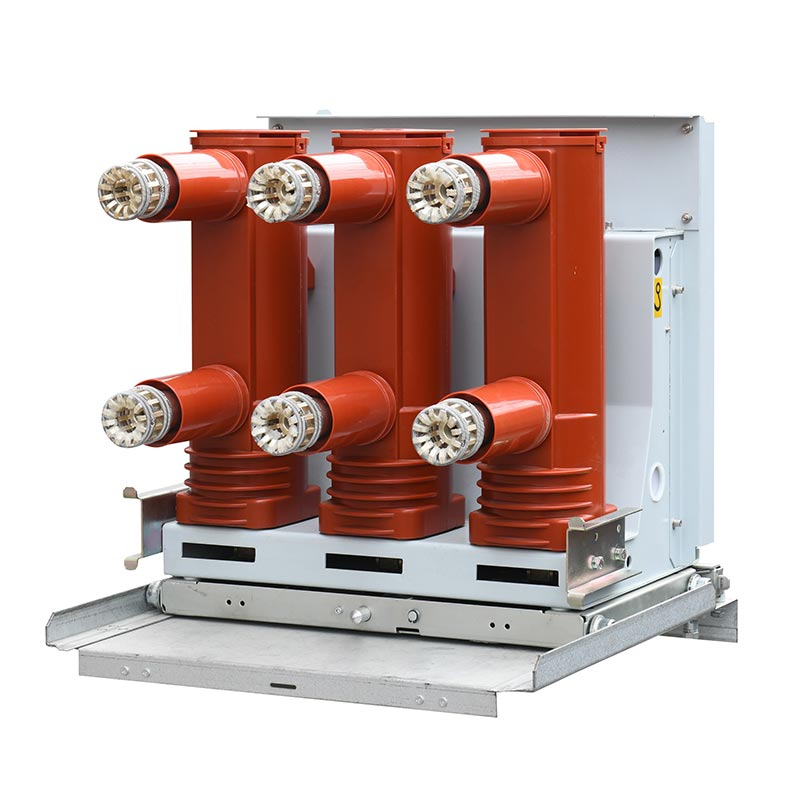

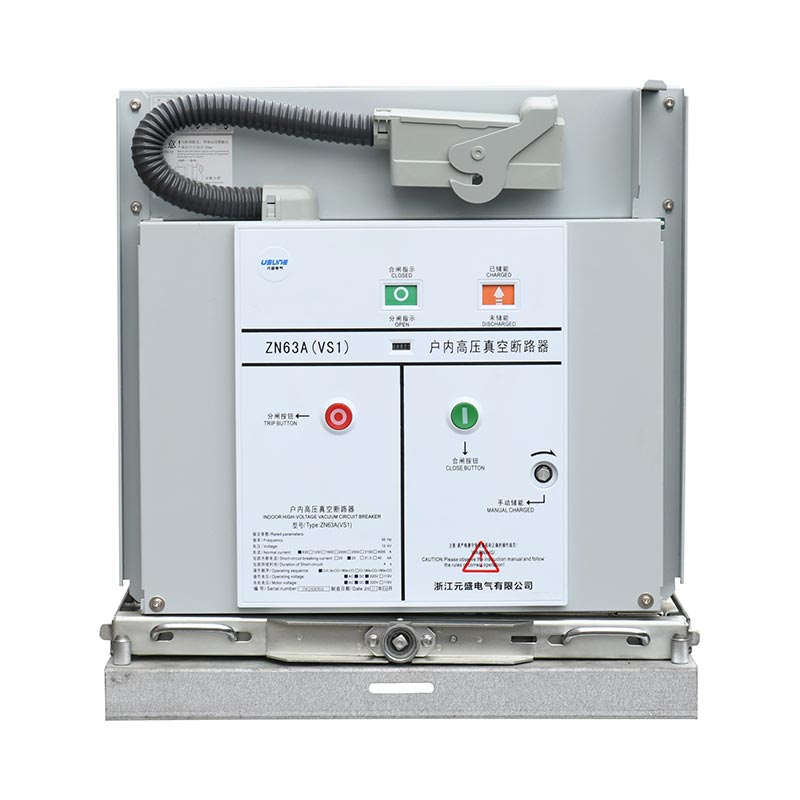

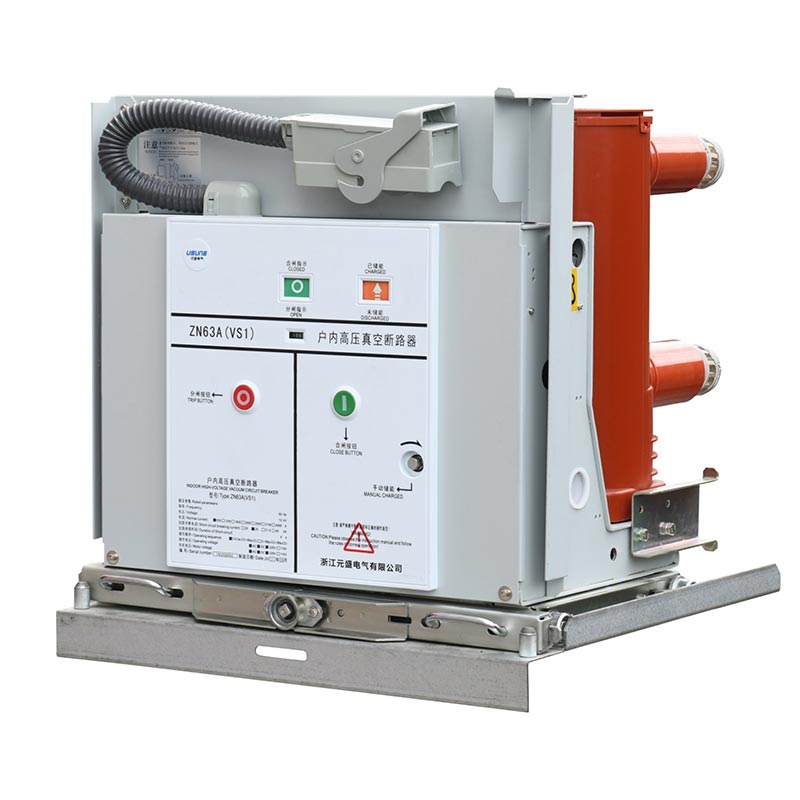

24kv Vacuum Circuit Breaker

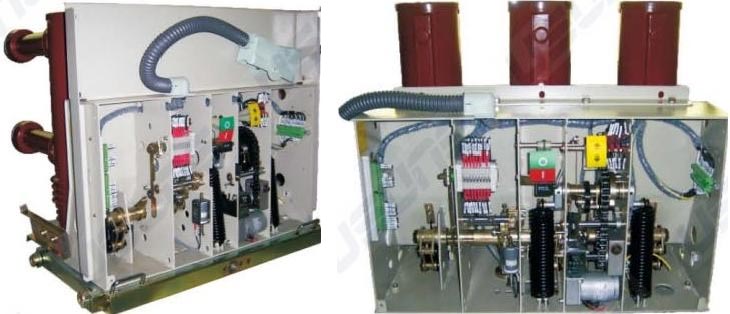

24kV Vacuum Circuit Breaker တွင် ပေါင်းစပ်ဖွဲ့စည်းပုံပါရှိပြီး လက်စွဲနှင့် လျှပ်စစ်စွမ်းအင် သိုလှောင်မှု နှစ်မျိုးလုံးကို ပံ့ပိုးပေးကာ၊ လည်ပတ်ရန်လွယ်ကူသည်။ ပင်မပတ်လမ်းသည် အပိုပြုပြင်ထိန်းသိမ်းမှုမလိုအပ်ပါ။ ဖုန်စုပ်စက်ကို APG သုံးပြီး ကာရံထားသည်။ နည်းပညာ၊ လေထုညစ်ညမ်းမှုနှင့် တွားသွားခြင်းမှကာကွယ်ပေးခြင်း၊ ၎င်း၏ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုလျှော့ချခြင်း။ ကုန်ကျစရိတ်။ ၎င်းတွင် ပစ္စည်းကိရိယာများနှင့် ဝန်ထမ်းများအား သေချာစေရန် ကျယ်ကျယ်ပြန့်ပြန့် မှားယွင်းသော လည်ပတ်မှု တိုက်ဖျက်ရေး ယန္တရားတစ်ခု ပါဝင်သည်။ ဘေးကင်းရေး။ arc-extinguishing chamber သည် ≤50ms အဖွင့်နှင့် အပိတ် ≤100ms တို့ဖြင့် တည်ငြိမ်သော လေဟာနယ်ကို ထိန်းသိမ်းထားပြီး လျင်မြန်စွာ ပေးစွမ်းသည်။ တုံ့ပြန်မှု။ မတူညီသော ပါဝါထောက်ပံ့မှု လိုအပ်ချက်များနှင့် ကိုက်ညီရန် အမျိုးမျိုးသော အလယ်တန်း ထိန်းချုပ်ဗို့အားများနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

24kV Vacuum Circuit Breaker သည် အမျိုးမျိုးသော switchgear များနှင့် တွဲဖက်အသုံးပြုနိုင်သော စက်နှင့် လက်ဖြင့်လည်ပတ်သော မော်ဒယ်များတွင် ရနိုင်ပါသည်။ အဆင့်သတ်မှတ်ထားသော လက်ရှိမှာ 630A မှ 4000A နှင့် 20kA မှ 50kA မှ တိုတောင်းသော circuit breaking current တို့ဖြစ်သည်။ ပြောင်းလွယ်ပြင်လွယ်ရွေးချယ်မှုအခြေခံ အသုံးပြုသူ၏ လိုအပ်ချက်အပေါ် မကြာခဏ လည်ပတ်မှုအခြေအနေများကို လိုက်လျောညီထွေဖြစ်စေရန် ခွင့်ပြုသည်။ ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေနဲ့ Usune က မြှင့်တင်ပါတယ်။ ရင့်ကျက်သောထုတ်လုပ်မှုလုပ်ငန်းစဉ်များ၊ တင်းကျပ်သောအရည်အသွေးထိန်းချုပ်မှုနှင့် စွမ်းဆောင်ရည်မြင့်မားစေရန် ပြည့်စုံသောနည်းပညာပံ့ပိုးမှုများ၊ ကမ္ဘာလုံးဆိုင်ရာ အသုံးပြုသူများအတွက် လေဟာနယ် ဆားကစ်ဖြတ်ကိရိယာများ။ ထို့အပြင်၊ အတွေ့အကြုံရှိသော ပေးသွင်းသူအရင်းအမြစ်များကို အသုံးချခြင်းဖြင့် Usune အောင်မြင်သည်။ ထိရောက်သော ထောက်ပံ့ရေးကွင်းဆက် ပူးပေါင်းဆောင်ရွက်ခြင်း၊ အချိန်မီ ထုတ်ကုန်ပေးပို့ခြင်းနှင့် တည်ငြိမ်သော အရည်အသွေးကို အာမခံပါသည်။

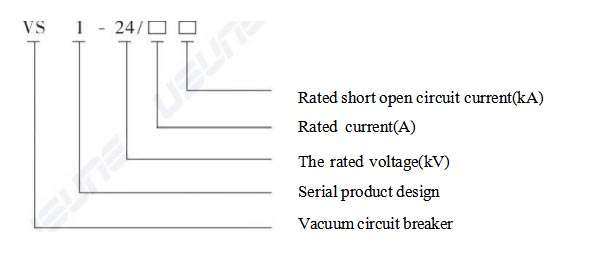

အဓိပ္ပာယ် မော်ဒယ်များ

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

1.Basic Electrical Parameters များ

2. အဓိကဖွဲ့စည်းပုံဆိုင်ရာ ကန့်သတ်ချက်များ

- အဆက်အသွယ်အကွာအဝေး: 13±1mm;
- Overtravel: 3.5±0.5mm;
- ပျမ်းမျှအဖွင့်အမြန်နှုန်း: 0.9-1.2m/s;
- ပျမ်းမျှအပိတ်အမြန်နှုန်း: 0.5-0.8m/s;
- ရွေ့လျားခြင်းနှင့် စာရေးကိရိယာများ၏ ၀တ်ဆင်နိုင်သော အထူ- ≤3mm;
- ပင်မလျှပ်ကူးပတ်လမ်းခုခံမှု- ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), တည်ငြိမ်သောလျှပ်ကူးနိုင်စွမ်းကိုသေချာစေသည်။

3. ပတ်ဝန်းကျင်အလိုက် လိုက်လျောညီထွေရှိမှု ကန့်သတ်ချက်များ

လည်ပတ်အပူချိန်: -15 ℃ ~ + 40 ℃; နေ့စဉ် နှိုင်းရစိုထိုင်းဆ ≤95%, လစဉ် နှိုင်းရစိုထိုင်းဆ ≤90%; အမြင့်ပေ ≤1000m (အထူးအမြင့်များအတွက်စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်); ငလျင်ပြင်းအား ≤8 ဒီဂရီ၊ ရေယိုခြင်းကင်းသော နေရာများအတွက် သင့်တော်သော၊ မီးလောင်လွယ်သော ပေါက်ကွဲနိုင်သော ပစ္စည်းများ၊ အဆိပ်သင့်သော ဓာတ်ငွေ့များနှင့် ပြင်းထန်သော တုန်ခါမှုများ၊ ဒေသအများစု၏ ရာသီဥတုနှင့် လိုက်လျောညီထွေဖြစ်စေသည်။ တရုတ်။

သက်ဆိုင်သော အခြေအနေများ

၎င်း၏ သာလွန်သော စွမ်းဆောင်ရည်ဖြင့် Usune 24kV Vacuum Circuit Breaker ကို အောက်ပါအခြေအနေများတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။ လျှပ်စစ်၊ စက်မှုလုပ်ငန်းနှင့် အခြေခံအဆောက်အအုံစသည့် နယ်ပယ်များစွာကို လွှမ်းခြုံထားသည်။

1. ဓာတ်အားပေးစက်ရုံများနှင့် ဓာတ်အားခွဲရုံများ- ဓာတ်အားဖြန့်ဖြူးရေးပတ်လမ်းများအတွက် အဓိကထိန်းချုပ်မှုနှင့် အကာအကွယ်ပစ္စည်းများအဖြစ်၊ ၎င်းသည် ထရန်စဖော်မာများနှင့် ဘတ်စ်ဘားများကဲ့သို့ အရေးကြီးသော ကိရိယာများ ဝန်ပိုမရအောင် ဆားကစ်လျှပ်စီးကြောင်းများကို ဖြတ်တောက်ပြီး ပိတ်ရန် အသုံးပြုသည်။ နှင့် ဝါယာရှော့များ ပျက်စီးခြင်း၊
2. စက်မှုလုပ်ငန်းများ- သတ္တုဗေဒကဲ့သို့သော စက်မှုလုပ်ငန်းများတွင် ဗို့အားမြင့်ဓာတ်အားဖြန့်ဖြူးရေးစနစ်များအတွက် သင့်လျော်သည်။ ဓာတုအင်ဂျင်နီယာ၊ စက်ယန္တရားထုတ်လုပ်ရေးနှင့် အထည်အလိပ်လုပ်ငန်းများ၊ မကြာခဏ စတင်မှုများနှင့် ပိတ်သိမ်းမှုများ၏ လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးခြင်း၊ ထုတ်လုပ်မှုကိရိယာများနှင့် ကြီးမားသောဝန်အတက်အကျများ၊
3. အခြေခံအဆောက်အဦ- မြို့ပြရထားပို့ဆောင်ရေး၊ အထပ်မြင့်အဆောက်အအုံများနှင့် စီးပွားရေးလုပ်ငန်းသုံး ဗို့အားမြင့်ဓာတ်အားဖြန့်ဖြူးရေးတွင် အသုံးပြုသည်။ ရှုပ်ထွေးမှုများ၊ တည်ငြိမ်သော ပါဝါထောက်ပံ့မှုနှင့် ပါဝါယုံကြည်စိတ်ချရမှုကို ပိုမိုကောင်းမွန်စေခြင်း၊
4. New Energy Field- ဓာတ်အားလျှပ်စစ်ဓာတ်အားပေးစက်ရုံများနှင့် လေအားလျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးစနစ်များကို ပံ့ပိုးရန်အတွက် သင့်လျော်သည်။ အပင်များသည် ကောင်းမွန်သော ဝင်ရောက်စွက်ဖက်မှု ဆန့်ကျင်နိုင်စွမ်းရှိ၍ စွမ်းအင်အသစ်၏ ဝန်ဝိသေသလက္ခဏာများနှင့်အညီ လိုက်လျောညီထွေဖြစ်စေသည်။ မျိုးဆက်။

Real-world Application Case Study

ဖြစ်ရပ်မှန်လေ့လာမှု- ကြီးမားသော ဓာတုစက်မှုဥယျာဉ်ရှိ ဗို့အားမြင့် ဓာတ်အားဖြန့်ဖြူးရေးစနစ် အဆင့်မြှင့်တင်ရေး ပရောဂျက်

1. ပရောဂျက်နောက်ခံ

ပန်းခြံအတွင်းရှိ လက်ရှိ ဆားကစ်ဘရိတ်ကာများသည် ယုံကြည်စိတ်ချရမှု မလုံလောက်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု ကုန်ကျစရိတ် မြင့်မားခြင်း၊ မြင့်မားသောယုံကြည်စိတ်ချရမှု၊ ပြုပြင်ထိန်းသိမ်းမှုနည်းပြီး လိုက်ဖက်ညီမှုရှိသော 24kV Vacuum Circuit Breakers သို့ အဆင့်မြှင့်တင်ရန်လိုအပ်သည် အဆိပ်သင့်သောဓာတုပတ်ဝန်းကျင်နှင့်အတူ။

2. ဖြေရှင်းချက်

Usune လက်ဖြင့်လည်ပတ်သော ဆားကစ်ဘရိတ်ကာ 32 ခု (1600A/31.5kA) ကို ရွေးချယ်ခဲ့သည်။ လျှပ်ကာဖွဲ့စည်းပုံအတွက် optimized တိုးမြှင့်ချေးခုခံ။ အချိန်မှန်သေချာစေရန် တပ်ဆင်ခြင်းဆိုင်ရာ လမ်းညွှန်မှုနှင့် နည်းပညာဆိုင်ရာ သင်တန်းများ ပေးအပ်ခဲ့ပါသည်။ ပေးပို့ခြင်း။

3. လျှောက်လွှာရလဒ်များ

စက်ပစ္စည်းများသည် တည်ငြိမ်ပြီး ချို့ယွင်းခြင်းမရှိပဲ ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်ကို 60% လျှော့ချပေးသည်။ နှင့် သဟဇာတဖြစ်ခဲ့သည်။ လက်ရှိ switchgear သည် ဆောက်လုပ်ရေးလုပ်ငန်းလည်ပတ်မှုကို တိုစေပါသည်။ ပန်းခြံသည် Usune ကို ရေရှည်လက်တွဲဖော်အဖြစ် သတ်မှတ်ခဲ့သည်။

ထုတ်လုပ်မှုနှင့် ထောက်ပံ့ရေးကွင်းဆက်အာမခံ

1. ထုတ်လုပ်မှုအာမခံချက်

Usune သည် နိုင်ငံတကာနှင့် ပြည်တွင်းစံချိန်စံညွှန်းများကို လိုက်နာသည့် ခေတ်မီစက်ရုံတစ်ခုရှိသည်။ ထုတ်ကုန်တစ်ခုစီသည် တိကျသေချာသည်။ စက်ရုံစမ်းသပ်ခြင်း နှင့် လုပ်ငန်းစဉ် အပြည့်အစုံ အရည်အသွေး ခြေရာခံနိုင်မှု စနစ်ကို တည်ထောင်ထားပါသည်။

2. Supply Chain အာမခံချက်

ပင်မအစိတ်အပိုင်းများအတွက် လူသိများသော အမှတ်တံဆိပ်များကို အသုံးပြုကာ အရည်အသွေးမြင့် ပေးသွင်းသူများနှင့် ရေရှည်ပူးပေါင်းဆောင်ရွက်မှု၊ ကွင်းဆက်စီမံခန့်ခွဲမှုအား အချိန်မှန် ကုန်ပစ္စည်းပေးပို့ခြင်းအား သေချာစေသည်။

3. အရောင်းအပြီးဝန်ဆောင်မှု

ကျွန်ုပ်တို့သည် တပ်ဆင်လမ်းညွှန်မှု၊ နည်းပညာဆိုင်ရာသင်တန်းများနှင့် ပြဿနာဖြေရှင်းခြင်းဝန်ဆောင်မှုများကို ပေးဆောင်ပါသည်။ အခမဲ့ ပြုပြင်ခြင်းနှင့် လဲလှယ်ပေးခြင်း အာမခံကာလအတွင်း အစိတ်အပိုင်းများကို ကမ်းလှမ်းထားပြီး အာမခံကာလပြီးနောက် တစ်သက်တာ နည်းပညာဆိုင်ရာ ပံ့ပိုးမှုကို ပေးပါသည်။

ထုတ်ကုန်ဖွဲ့စည်းပုံနှင့် အော်ဒါမှာယူခြင်း ညွှန်ကြားချက်များ

1. စိတ်ကြိုက်ပြင်ဆင်မှုများ

- လည်ပတ်မှုနည်းလမ်း- လက်စွဲ + လျှပ်စစ်စွမ်းအင်သိုလှောင်မှု (စံသတ်မှတ်ချက်);
- အကာအကွယ်ကိရိယာများ- ရွေးချယ်နိုင်သော overcurrent၊ undervoltage/voltage ခရီးဆိုင်ရာကိရိယာများ။
- မြေစိုက်ကိရိယာများ- ရွေးချယ်နိုင်သော 650W၊ 800W၊ 1000W ကျယ်ပြန့်သော မြေစိုက်ဖြေရှင်းနည်းများ။
- Auxiliary Components- ရွေးချယ်နိုင်သော စုပ်ထုတ်မှု ဆန့်ကျင်သည့် relay များ၊ လျှပ်စစ်သံလိုက်များကို လော့ခ်ချခြင်း စသည်တို့။

2. Ordering Information Orders သတ်မှတ်ပေးရပါမယ်။

ထုတ်ကုန်မော်ဒယ်၊ တပ်ဆင်မှုနည်းလမ်းနှင့် အရေအတွက်၊ အဆင့်သတ်မှတ်ချက်ဘောင်များ; ရွေးချယ်နိုင်သောဖွဲ့စည်းပုံများ; ဒုတိယထိန်းချုပ်မှု ဗို့အား; အပိုပစ္စည်းများနှင့် အထူးလိုအပ်ချက်များ
