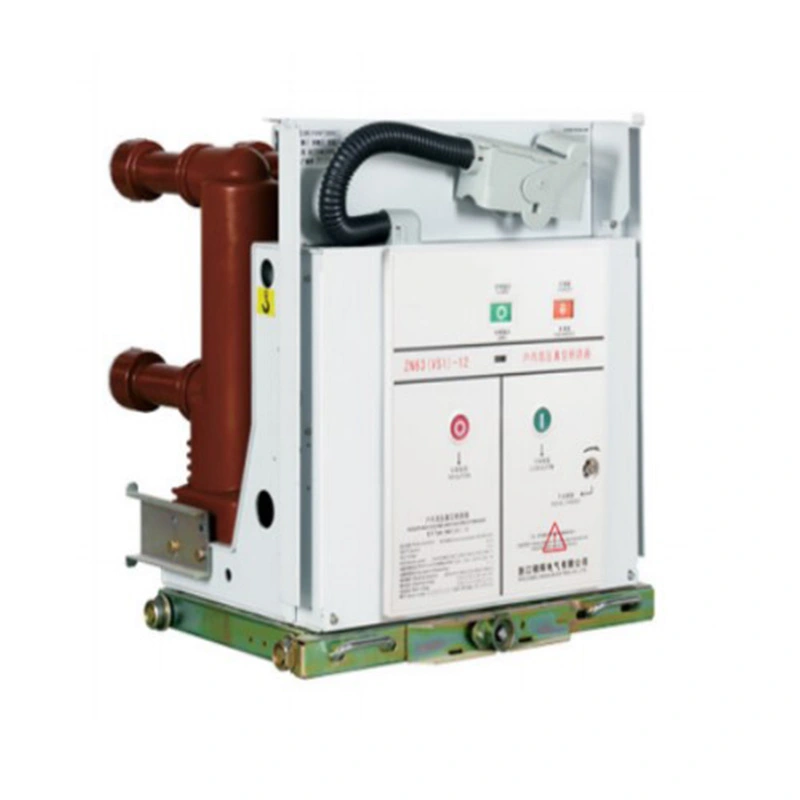

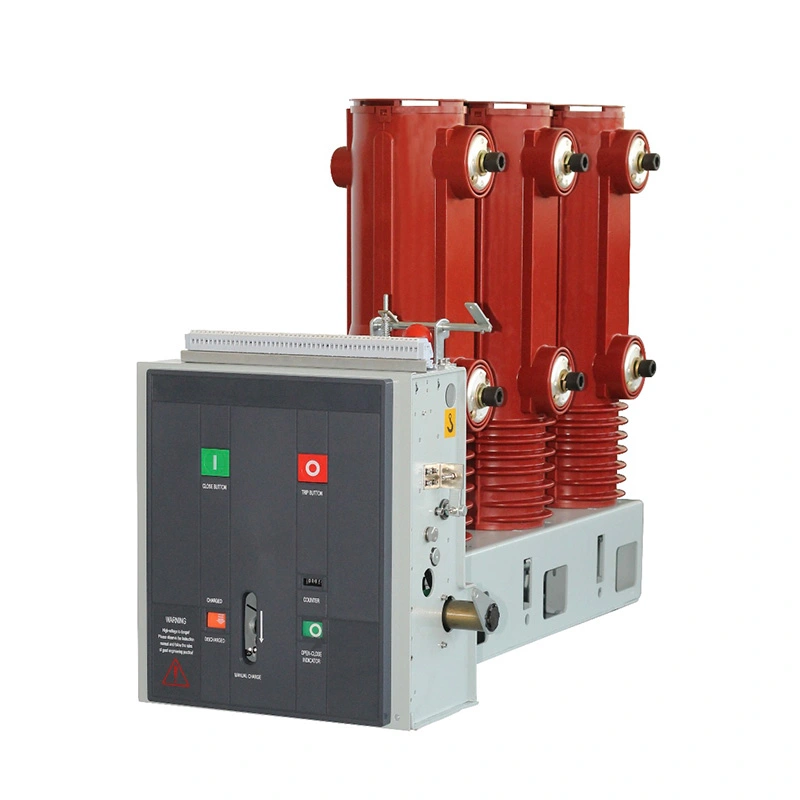

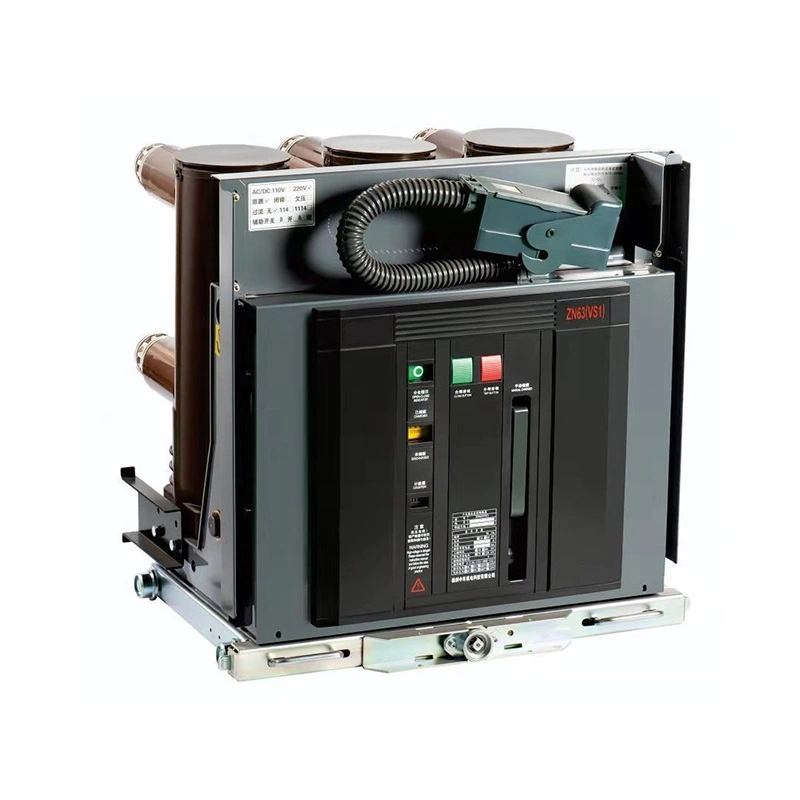

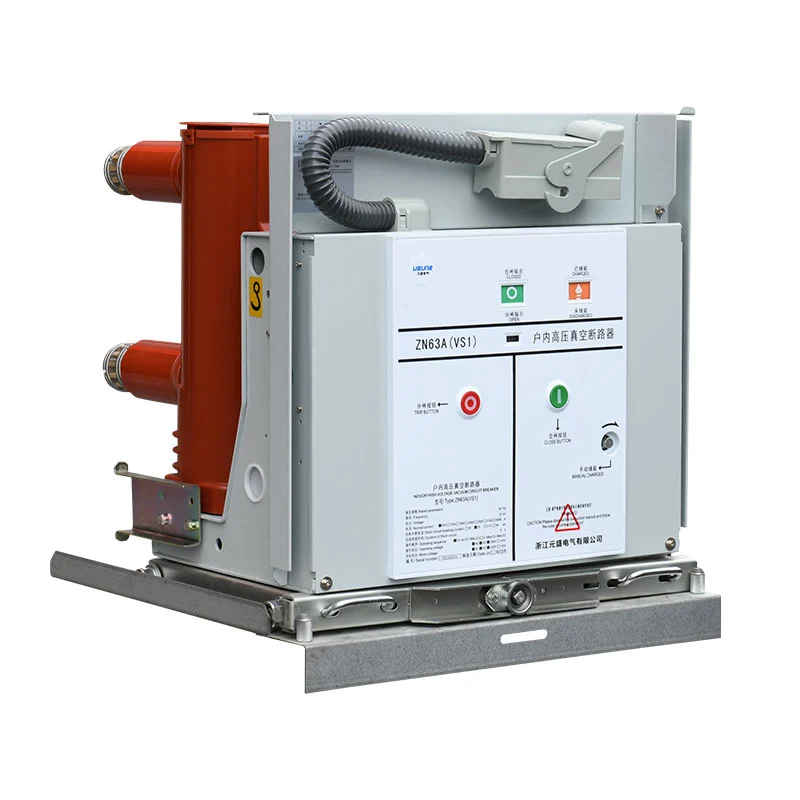

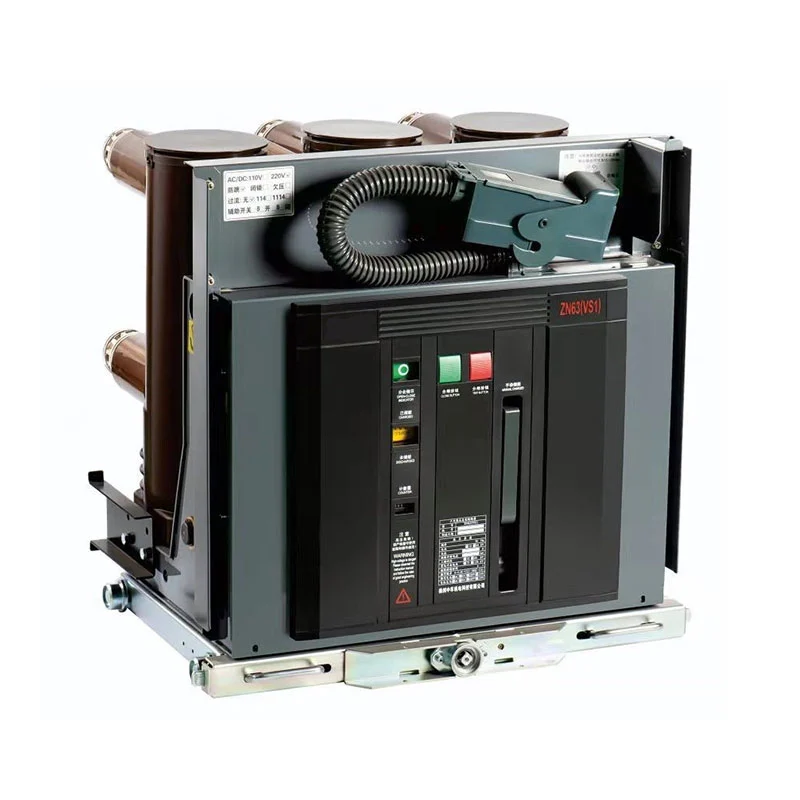

Usune 36 kV High Voltage Vacuum Circuit Breaker သည် ပါဝါဖြန့်ဖြူးခြင်းဆိုင်ရာ အပလီကေးရှင်းများကို တောင်းဆိုရန်အတွက် ဒီဇိုင်းထုတ်ထားသည်။ တည်ငြိမ်သော အနှောက်အယှက်ဖြစ်စေသော စွမ်းဆောင်ရည်၊ လိုက်လျောညီထွေရှိသော ဖွဲ့စည်းမှုပုံစံနှင့် ယုံကြည်စိတ်ချရသော ထိန်းချုပ်မှု လိုအပ်ပါသည်။ အကောင်းဆုံးဖြစ်အောင် VS1 ဖြင့် ဖွဲ့စည်းပုံ ဒီဇိုင်း၊ အဆင့်မြင့် လေဟာနယ် ပြတ်တောက်မှု နည်းပညာ နှင့် ရွေးချယ်နိုင်သော အသိဉာဏ် အကာအကွယ် လုပ်ဆောင်ချက်များ ၊ ထုတ်ကုန်သည် ခေတ်မီဗို့အားမြင့် ခလုတ်စနစ်များအတွက် အားကိုးရလောက်သော ဖြေရှင်းချက်တစ်ခု ပေးပါသည်။
ဗို့အားမြင့် switchgear ပရောဂျက်များအတွက်၊ စက်မှုအတိုင်းအတာများနှင့် အစိုးရအဖွဲ့အတွင်း လိုက်ဖက်ညီမှုသည် အရေးကြီးသောအချက်များဖြစ်သည်။ ပစ္စည်းရွေးချယ်မှု။

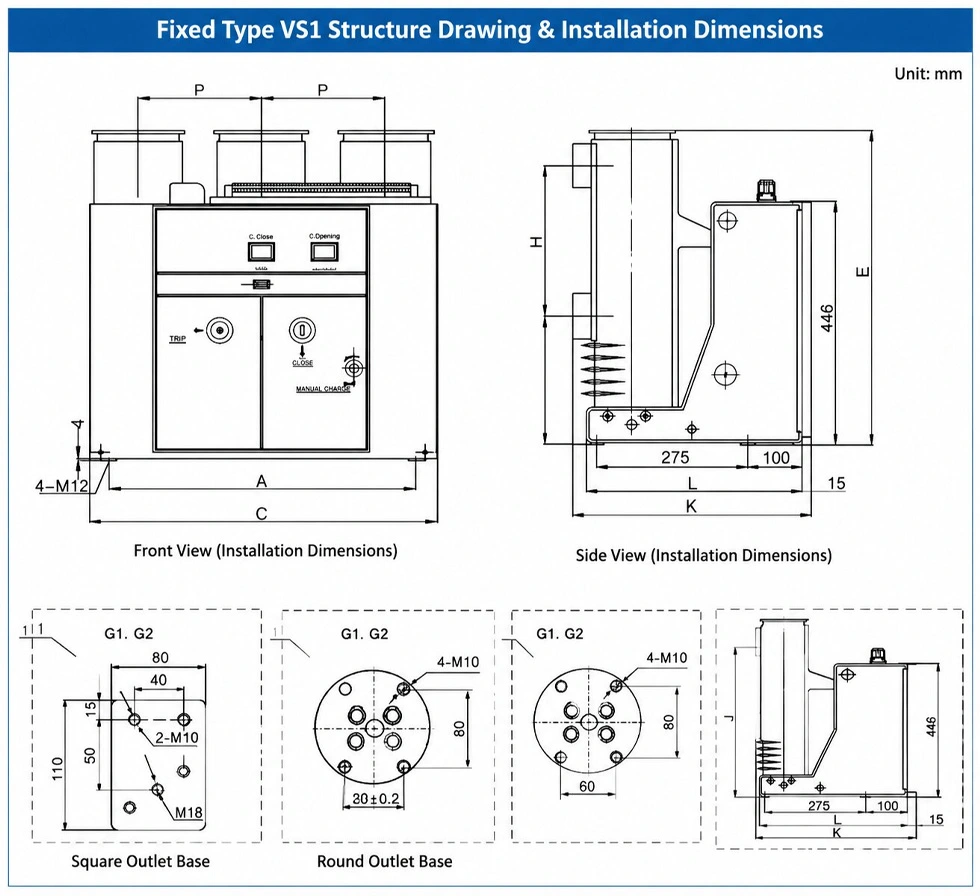

ပုံသေအမျိုးအစား VS1 ဖွဲ့စည်းပုံကို အင်ဂျင်နီယာများအား ပေါင်းစပ်နိုင်စေမည့် အကောင်းဆုံးသော တပ်ဆင်မှုအတိုင်းအတာများဖြင့် ဒီဇိုင်းထုတ်ထားသည်။ အဆင့်သတ်မှတ်ထားသော လက်ရှိလိုအပ်ချက်များအရ မတူညီသော ကက်ဘိနက် configuration များအဖြစ် breaker ။
စံဖွဲ့စည်းပုံသည် မတူညီသော ကက်ဘိနက်အနံနှင့် လက်ရှိအဆင့်များကို ပံ့ပိုးပေးကာ အမျိုးမျိုးသော လိုက်လျောညီထွေမှုကို ပေးစွမ်းသည်။ လျှပ်စစ်စနစ်ဒီဇိုင်းများ။
| Cabinet အကျယ် | အဆင့်သတ်မှတ်ထားသော လက်ရှိ | Main Dimension လက္ခဏာများ |
| 800mm | 630A-1600A | အလတ်စား လက်ရှိအသုံးချပရိုဂရမ်များအတွက် ကျစ်လစ်သိပ်သည်းသော ဖွဲ့စည်းပုံ |
| 1000mm | 630A-1600A | ပိုကြီးသော ကက်ဘိနက်ဖွဲ့စည်းမှုများအတွက် သင့်လျော်သည်။ |
| 1000mm | 1600A-5000A | ပိုမိုမြင့်မားသောလက်ရှိလိုအပ်ချက်များအတွက်ဒီဇိုင်းရေးဆွဲ |
ပိုမိုကောင်းမွန်အောင် ပြုပြင်ထားသော စက်ပိုင်းဆိုင်ရာ အပြင်အဆင်သည် စက်ပစ္စည်းများနှင့် ပေါင်းစပ်ညှိနှိုင်းမှုကို ပိုမိုကောင်းမွန်စေပြီး တပ်ဆင်မှုအခက်အခဲများကို လျှော့ချပေးသည်။ ဗို့အားမြင့် switchgear ။
ပရောဂျက်တပ်ဆင်စဉ်အတွင်း အင်ဂျင်နီယာဆိုင်ရာ ပြုပြင်မွမ်းမံမှုများကို လျှော့ချရန်အတွက် တိကျသောအတိုင်းအတာ ကိုက်ညီမှုသည် အရေးကြီးပါသည်။

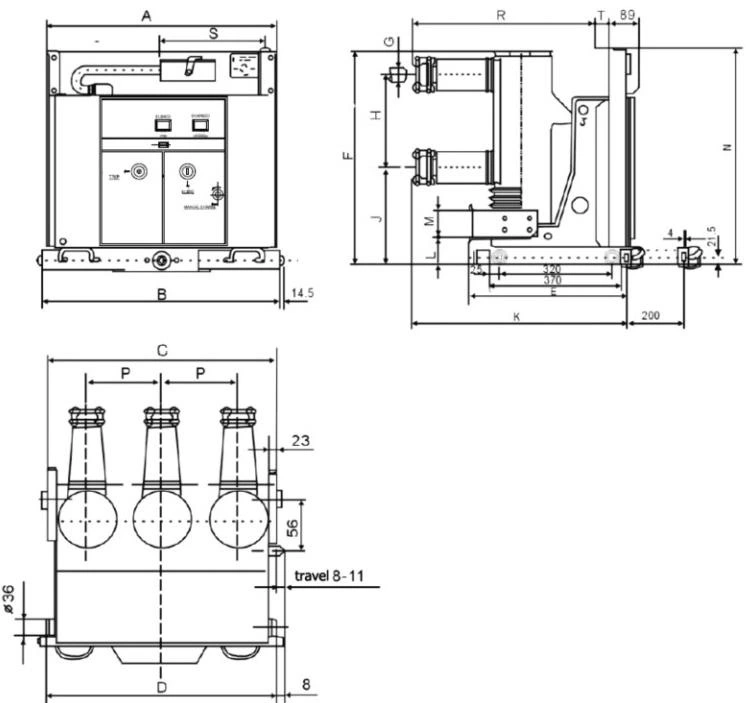

VS1 စီးရီးသည် တပ်ဆင်မှုအနေအထား၊ ဂိတ်အစီအစဉ်နှင့် စံပြုတပ်ဆင်မှုအတိုင်းအတာများကို ပံ့ပိုးပေးသည်။ ကက်ဘိနက် interface လိုအပ်ချက်များ။
| ကန့်သတ်ချက် | 800mm Cabinet | 1000mm Cabinet |
| အဆင့်သတ်မှတ်ထားသော လက်ရှိအဆင့် | 630A-1600A | 630A-5000A |
| လျှောက်လွှာအမျိုးအစား | ပုံသေတပ်ဆင်ခြင်း။ | ပုံသေတပ်ဆင်ခြင်း။ |
| Structure ဒီဇိုင်း | ကျစ်လစ်သောဖွဲ့စည်းမှု | စွမ်းရည်မြင့် ဖွဲ့စည်းမှုပုံစံ |
ဤစံချိန်စံညွှန်းပုံစံဒီဇိုင်းသည် သုံးစွဲသူများအား စနစ်စွမ်းရည်နှင့် အစိုးရအဖွဲ့အလိုက် သင့်လျော်သောဖွဲ့စည်းပုံများကို ရွေးချယ်နိုင်စေပါသည်။ လိုအပ်ချက်တွေ
ထိန်းချုပ်မှုစနစ်သည် ဗို့အားမြင့် switching စက်ပစ္စည်းများ၏ လည်ပတ်ယုံကြည်မှုကို တိုက်ရိုက်သက်ရောက်သည်။
Usune 36 kV High Voltage Vacuum Circuit Breaker သည် စိတ်ကြိုက်ရွေးချယ်နိုင်သော ပရော်ဖက်ရှင်နယ် ထိန်းချုပ်ပတ်လမ်းဒီဇိုင်းကို လက်ခံပါသည်။ အပိတ်ကွိုင်၊ အဖွင့်ကွိုင်၊ auxiliary switches၊ blocking coil၊ motor energy storage system အပါအဝင် အစိတ်အပိုင်းများ၊ over-current tripping coil။
| အစိတ်အပိုင်း | လုပ်ဆောင်ချက် |
| HQ Closing Coil | ဘရိတ်ကာပိတ်ခြင်းလုပ်ဆောင်ချက်ကို ထိန်းချုပ်သည်။ |
| TQ Opening Coil | ဘရိတ်ကာအဖွင့်လုပ်ဆောင်ချက်ကို ထိန်းချုပ်သည်။ |
| M မော်တော် | စွမ်းအင်သိုလှောင်မှုလုပ်ဆောင်ချက်ကိုပေးသည်။ |
| S1 Auxiliary Switch | စွမ်းအင်သိုလှောင်မှု အခြေအနေကို ညွှန်ပြသည်။ |
| S8 Auxiliary Switch | စာမေးပွဲ အနေအထားကို ညွှန်ပြသည်။ |
| S9 Auxiliary Switch | အလုပ်ရာထူးကို ညွှန်ပြသည်။ |
| Y1 Blocking Coil | လည်ပတ်သော့ခတ်မှုကာကွယ်မှုပေးသည်။ |
| Y7-Y9 သည် Over Current Coil ဖြစ်သည်။ | လက်ရှိထက်ပိုပြီး အကာအကွယ်ပေးသည်။ |
ဤဖွဲ့စည်းပုံသည် အင်ဂျင်နီယာများအား မတူညီသော ပရောဂျက်လိုအပ်ချက်များနှင့်အညီ ထိန်းချုပ်မှုစနစ်ကို စိတ်ကြိုက်ပြင်ဆင်နိုင်စေပါသည်။
လျှပ်စစ်လည်ပတ်မှုအတွင်း၊ ထပ်ခါတလဲလဲ အပိတ်အချက်ပြမှုများသည် ပုံမှန်မဟုတ်သော ကူးပြောင်းခြင်းများကို ဖြစ်စေနိုင်သည်။
အပိတ်ပတ်လမ်းကို ဖြုတ်လိုက်ခြင်းဖြင့် ထပ်ခါတလဲလဲ အပိတ်လုပ်ဆောင်မှုများကို ချန်လှပ်ထားနိုင်သည့် ဆန့်ကျင်ဘက်ပြန်တန်းသည် ကူညီပေးသည်။ အပိတ်အချက်ပြမှုသည် အချိန်အကြာကြီး တက်ကြွနေပါသည်။
ဤလုပ်ဆောင်ချက်သည် လည်ပတ်တည်ငြိမ်မှုကို ပိုမိုကောင်းမွန်စေပြီး စက်လည်ပတ်မှုယန္တရားကို မလိုအပ်ဘဲ ထပ်ခါတလဲလဲမဖြစ်အောင် ကာကွယ်ပေးသည်။ လုပ်ရပ်များ။
ထိန်းချုပ်မှုအခြေအနေများ ကျေနပ်မှုမရှိသောအခါ ပိတ်ဆို့ခြင်းလုပ်ဆောင်ချက်သည် မှားယွင်းသောလုပ်ဆောင်မှုကို တားဆီးပေးသည်။
သာမညထိန်းချုပ်ပါဝါထောက်ပံ့မှုအား အသက်မ၀င်ဘဲ သို့မဟုတ် လိုအပ်သောဗို့အားအကွာအဝေးနှင့် မကိုက်ညီသောအခါ၊ ပိတ်ဆို့ခြင်း။ ယန္တရားသည် မလုံခြုံသော ပိတ်ခြင်းလုပ်ငန်းများကို တားဆီးသည်။
ဤဒီဇိုင်းသည် ရှုပ်ထွေးသော ဗို့အားမြင့်ပတ်ဝန်းကျင်များတွင် လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ ဘေးကင်းမှုကို တိုးတက်စေသည်။
ရွေးချယ်နိုင်သော over-current tripping function သည် အသိဉာဏ်ချို့ယွင်းမှုကို ကာကွယ်ပေးပါသည်။
စနစ်သည် လက်ရှိ transformer အလယ်တန်းဘက်မှ သုံးဆင့် လက်ရှိ အချက်ပြမှုများကို လက်ခံရရှိပြီး ၎င်းတို့နှင့် နှိုင်းယှဉ်ပါသည်။ ကြိုတင်သတ်မှတ်ထားသောတန်ဖိုးများ။ လျှပ်စီးကြောင်းသည် ဆက်တင်တန်ဖိုးထက်ကျော်လွန်သောအခါ၊ ကာကွယ်မှုယူနစ်သည် ၎င်းကိုဖွင့်ရန် ခရီးအချက်ပြမှုတစ်ခု ပေးပို့သည်။ breaker နှင့် fault protection process ကို အပြီးသတ်ပါ။
| ကာကွယ်ရေးလုပ်ဆောင်ချက် | ဖော်ပြချက် |
| လက်ရှိ ထောက်လှမ်းမှု | A, B, C အဆင့် လက်ရှိ အချက်ပြမှုများကို စောင့်ကြည့်သည်။ |
| အချက်ပြ နှိုင်းယှဉ်မှု | လက်ရှိတန်ဖိုးများကို ကြိုတင်သတ်မှတ်ဆက်တင်များနှင့် နှိုင်းယှဉ်ပါ။ |
| ခရီးထွက် | ဘရိတ်ကာအဖွင့်လုပ်ဆောင်ချက်ကို အသက်သွင်းသည်။ |
| ကာကွယ်မှုရလဒ် | အမှားအယွင်း လက်ရှိချိတ်ဆက်မှုကို ဘေးကင်းစွာ ဖြတ်ပါ။ |
မတူညီသော ပရောဂျက်များသည် မတူညီသော ထိန်းချုပ်ပတ်လမ်းအစီအစဉ်များ လိုအပ်နိုင်သည်။
ထုတ်ကုန်သည် ဖောက်သည်လိုအပ်ချက်များအပေါ် အခြေခံ၍ ရွေးချယ်နိုင်သော ဝါယာကြိုးပုံစံများကို ပံ့ပိုးပေးသည်၊ နှင့် ပေါင်းစပ်မှုများပါဝင်သည်။ anti-bounce လုပ်ဆောင်ချက်၊ ပိတ်ဆို့ခြင်းလုပ်ဆောင်ချက်နှင့် လည်ပတ်မှုပါဝါ ရွေးချယ်မှုများ။
| ဖွဲ့စည်းမှု | Anti-Bounce | ပိတ်ဆို့ခြင်းလုပ်ဆောင်ချက် |
| စံထိန်းချုပ်မှု | ရွေးချယ်ခွင့် | ရွေးချယ်ခွင့် |
| အကာအကွယ်ဖွဲ့စည်းမှု | ရရှိနိုင်ပါသည်။ | ရရှိနိုင်ပါသည်။ |
| စိတ်ကြိုက်ဝိုင်ယာကြိုး | စီမံကိန်းလိုအပ်ချက်အရ | စီမံကိန်းလိုအပ်ချက်အရ |
ပြောင်းလွယ်ပြင်လွယ်ရှိသော ဝါယာကြိုးဒီဇိုင်းသည် မတူညီသောကာကွယ်မှုနှင့် အလိုအလျောက်စနစ်စနစ်များနှင့် ပိုမိုကောင်းမွန်စွာ ပေါင်းစည်းနိုင်စေပါသည်။
DC ပါဝါလည်ပတ်မှုကို အသုံးပြုသောအခါ၊ dashed box terminals များ၏ polarity သည် တသမတ်တည်းရှိနေသင့်သည်။
မှန်ကန်သော စွမ်းအင်သိုလှောင်မှုလုပ်ဆောင်ချက်ကို သေချာစေရန် မော်တာဝါယာကြိုးဝင်ရိုးစွန်းသည် သတ်မှတ်ထားသော circuit diagram ကို လိုက်နာသင့်သည်။
ဝိုင်ယာကြိုးပုံသည် စွမ်းအင်သိုလှောင်မှုမရှိဘဲ အဖွင့်အခြေအနေတွင်ရှိသော ဘရိတ်ကာကို ကိုယ်စားပြုသည်။
ထိန်းချုပ်မှုစနစ်၏ ယုံကြည်စိတ်ချရသော လည်ပတ်မှုအတွက် မှန်ကန်သောဝိုင်ယာကြိုးသည် မရှိမဖြစ်လိုအပ်ပါသည်။
Usune 36 kV High Voltage Vacuum Circuit Breaker သည် ဗို့အားမြင့်ဖြန့်ဖြူးမှုစနစ်များလိုအပ်သောအတွက် တီထွင်ထားခြင်းဖြစ်သည် အားကိုးနိုင်သော ကူးပြောင်းခြင်းစွမ်းဆောင်ရည်နှင့် ရေရှည်လည်ပတ်တည်ငြိမ်မှု။
၎င်း၏ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော စက်ပိုင်းဆိုင်ရာဖွဲ့စည်းပုံ၊ ယုံကြည်စိတ်ချရသော လေဟာနယ်ပြတ်တောက်မှုနည်းပညာနှင့် လိုက်လျောညီထွေရှိသော ထိန်းချုပ်မှုပုံစံကို ဖန်တီးပေးသည်။ ဘေးကင်းမှုနှင့် ယုံကြည်စိတ်ချရမှုသည် အဓိကထည့်သွင်းစဉ်းစားထားသည့် ဓာတ်အားဖြန့်ဖြူးရေးစီမံကိန်းများအတွက် သင့်လျော်သည်။
အင်ဂျင်နီယာကုမ္ပဏီများနှင့် switchgear ထုတ်လုပ်သူများအတွက်၊ ရှိပြီးသားစနစ်များနှင့် လိုက်ဖက်ညီမှုသည် အရေးကြီးသော ရွေးချယ်မှုတစ်ခုဖြစ်သည်။ အချက်။
စံသတ်မှတ်ထားသော ဖွဲ့စည်းပုံ၊ များစွာသော ကက်ဘိနက် အကျယ်ရွေးချယ်စရာများနှင့် ပြုပြင်နိုင်သော ထိန်းချုပ်နိုင်သော ဆားကစ်များသည် ပေါင်းစပ်မှုကို ရိုးရှင်းစေသည်။ မတူညီသောဗို့အားမြင့် switchgear ဖြေရှင်းချက်များသို့။
ဗို့အားမြင့် circuit breakers ကိုရွေးချယ်သည့်အခါ သုံးစွဲသူများသည် လုပ်ငန်းလည်ပတ်မှုလိုအပ်ချက်များနှင့် အကာအကွယ်များကို ချိန်ခွင်လျှာညှိရန် လိုအပ်ပါသည်။ လုပ်ဆောင်ချက်များ။
| နှိုင်းယှဉ်ချက် | စံ ဖွဲ့စည်းမှု | အကာအကွယ်ဖွဲ့စည်းမှု |
| အခြေခံ Switching လုပ်ဆောင်ချက် | ရရှိနိုင်ပါသည်။ | ရရှိနိုင်ပါသည်။ |
| Anti-Bounce လုပ်ဆောင်ချက် | ရွေးချယ်ခွင့် | လိုအပ်တဲ့အခါ ပါဝင်ပါတယ်။ |
| ပိတ်ဆို့ခြင်း ကာကွယ်ရေး | ရွေးချယ်ခွင့် | ရရှိနိုင်ပါသည်။ |
| Over-Current Protection | ပြင်ပလိုအပ်ချက် | ပေါင်းစပ်ရွေးချယ်မှု |
| စနစ်ဘေးကင်းရေးအဆင့် | စံလုပ်ငန်း | တိုးမြှင့်ကာကွယ်မှု |
မတူညီသော ဓာတ်အားစနစ်များသည် မတူညီသော လက်ရှိလုပ်ဆောင်နိုင်စွမ်းများ လိုအပ်သည်။
| အဆင့်သတ်မှတ်ထားသော လက်ရှိအဆင့် | အကြံပြုထားသောလျှောက်လွှာ |
| 630A-1600A | အလတ်စား ဖြန့်ဖြူးရေးစနစ်များ |
| 1600A-5000A | စွမ်းရည်မြင့် ဓာတ်အားပေးစနစ်များ |
မှန်ကန်သော လက်ရှိအဆင့်သတ်မှတ်ချက်ကို ရွေးချယ်ခြင်းသည် စနစ်၏စွမ်းဆောင်ရည်ကို တိုးတက်စေပြီး စက်ပစ္စည်းပိုလျှံမှုမှ ကာကွယ်နိုင်သည်။
| ကန့်သတ်ချက် | သတ်မှတ်ချက် |
| ထုတ်ကုန်အမျိုးအစား | 36 kV High Voltage Vacuum Circuit Breaker |
| စီးရီး | VS1 |
| တပ်ဆင်မှုအမျိုးအစား | ပုံသေအမျိုးအစား |
| အဆင့်သတ်မှတ်ထားသော လက်ရှိ | 630A-5000A |
| Cabinet အကျယ် | 800mm / 1000mm |
| Interruption နည်းပညာ | Vacuum Arc ပြတ်တောက်မှု |
| ထိန်းချုပ်မှု ရွေးချယ်မှုများ | Anti-Bounce/ Blocking/ Over-Current Protection ၊ |
| စံနှုန်းများ | IEC နှင့် GB |
| အောင်လက်မှတ် | အီး |
မှန်ကန်သော ဖွဲ့စည်းမှုပုံစံကို သေချာစေရန်၊ ဝယ်ယူသူများသည် မှာယူခြင်းမပြုမီ နည်းပညာဆိုင်ရာ လိုအပ်ချက်များကို အပြည့်အစုံ ပံ့ပိုးပေးသင့်သည်။
| သတင်းအချက်အလက် | ရည်ရွယ်ချက် |
| အဆင့်သတ်မှတ်ထားသော ဗို့အား | စနစ်ဗို့အားအဆင့်ကိုအတည်ပြုပါ။ |
| လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။ | သင့်လျော်သောစွမ်းရည်ကိုရွေးချယ်ပါ။ |
| အစိုးရအဖွဲ့ အတိုင်းအတာ | တပ်ဆင်မှု လိုက်ဖက်မှုရှိမရှိ သေချာပါစေ။ |
| ဗို့အားကို ထိန်းချုပ်ပါ။ | ကိုက်ညီသောလည်ပတ်မှုစနစ် |
| ဝါယာကြိုး လိုအပ်ချက်များ | ရွေးချယ်နိုင်သောလုပ်ဆောင်ချက်များကို အတည်ပြုပါ။ |
| အကာအကွယ်လိုအပ်ချက်များ | နောက်ထပ် မော်ဂျူးများကို ရွေးပါ။ |
တိကျသောနည်းပညာဆိုင်ရာ အချက်အလက်များသည် အင်ဂျင်နီယာအတည်ပြုချိန်ကို တိုစေကာ ပရောဂျက်၏စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးပါသည်။
Usune သည် ထုတ်ကုန်ဖွံ့ဖြိုးတိုးတက်မှု၊ ထုတ်လုပ်မှုနှင့် စမ်းသပ်မှုတစ်လျှောက်တွင် တင်းကျပ်သော အရည်အသွေးစီမံခန့်ခွဲမှုကို ကျင့်သုံးသည်။
| အောင်လက်မှတ် | စံ |
| အရည်အသွေးစီမံခန့်ခွဲမှု | ISO 9001 |
| ပတ်ဝန်းကျင်စီမံခန့်ခွဲမှု | ISO 14001 |
| လုပ်ငန်းခွင်ဘေးကင်းရေးစီမံခန့်ခွဲမှု | ISO 45001 |
| လျှပ်စစ်စံနှုန်း | IEC နှင့် GB |
| ထုတ်ကုန်လက်မှတ် | အီး |
ဤအသိအမှတ်ပြုလက်မှတ်များသည် ယုံကြည်စိတ်ချရသော ဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းများကို ထောက်ပံ့ပေးရန် Usune ၏ကတိကဝတ်ကို သက်သေပြနေပါသည်။ ကမ္ဘာလုံးဆိုင်ရာ ဖောက်သည်များ။
ဝယ်ယူသူများသည် အဆင့်သတ်မှတ်ထားသော ဗို့အား၊ အဆင့်သတ်မှတ်ထားသော လက်ရှိ၊ အစိုးရအဖွဲ့၏ လိုက်ဖက်ညီမှု၊ ထိန်းချုပ်မှု လိုအပ်ချက်များ၊ နှင့် ကာကွယ်မှုတို့ကို ထည့်သွင်းစဉ်းစားသင့်သည်။ လုပ်ဆောင်ချက်များ။
ဟုတ်ကဲ့။ Anti-bounce ထိန်းချုပ်မှု၊ ပိတ်ဆို့ကာကွယ်မှု၊ နှင့် over-current tripping ကဲ့သို့သော လုပ်ဆောင်ချက်များကို စီစဉ်သတ်မှတ်နိုင်သည်။ စီမံကိန်းလိုအပ်ချက်အရ။
မှန်ကန်သော စက်ပိုင်းဆိုင်ရာ ကိုက်ညီမှု သည် တပ်ဆင်မှု ပြုပြင်မွမ်းမံမှုများကို လျော့နည်းစေပြီး စနစ်ပေါင်းစည်းမှု စွမ်းဆောင်ရည်ကို တိုးတက်စေသည်။
ထုတ်ကုန်သည် anti-bounce ထိန်းချုပ်မှု၊ ပိတ်ဆို့ခြင်းကာကွယ်မှုနှင့် intelligent over-current tripping လုပ်ဆောင်ချက်များကို ပံ့ပိုးပေးနိုင်သည်။
