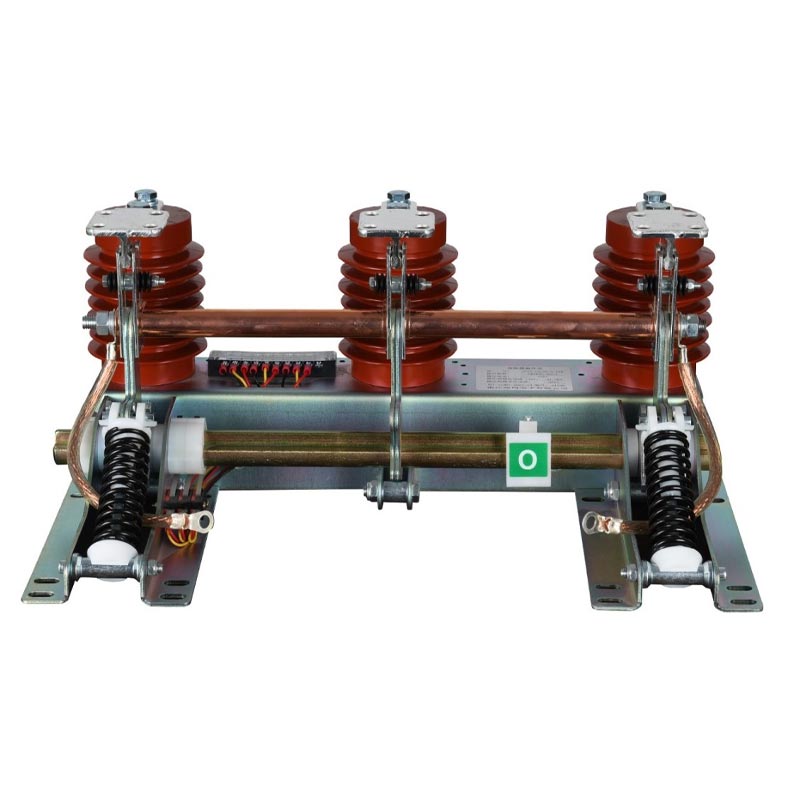

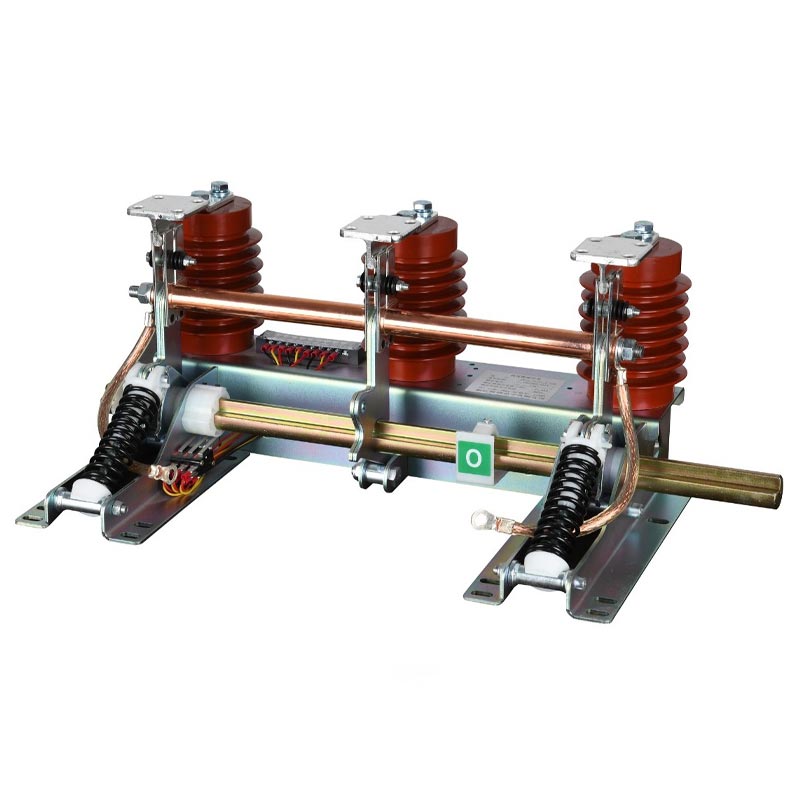

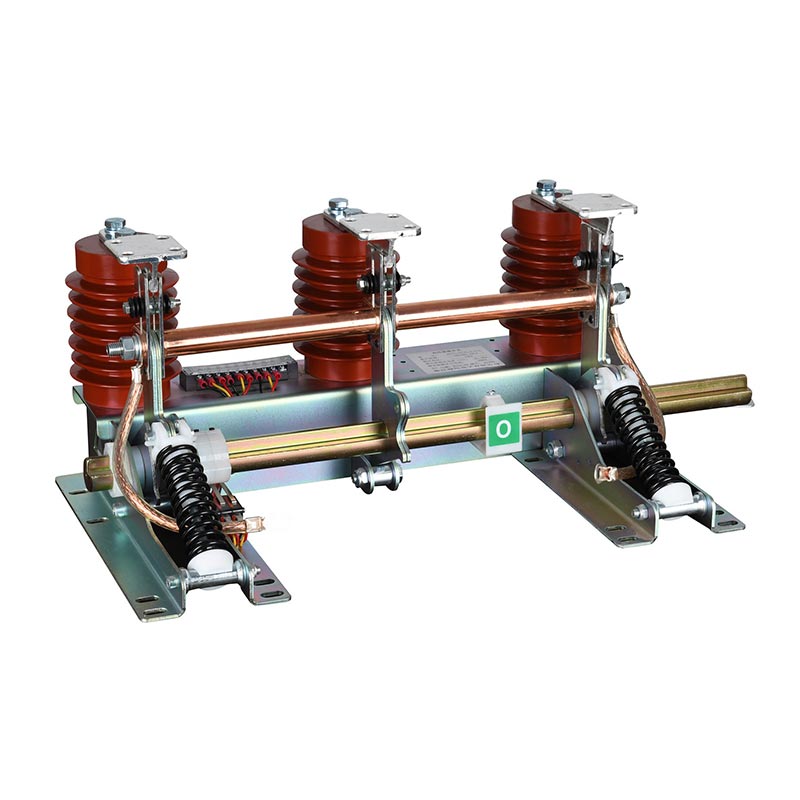

Grounding Switch Jn15

Usune Grounding Switch Jn15 သည် 6.6kV၊ 10kV၊ 11kV နှင့် 12kV 50Hz AC ပါဝါစနစ်များအတွက် အထူးဒီဇိုင်းထုတ်ထားသော core safety အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ၎င်းသည် GB1985-89 "AC High-Voltage Disconnect Switches and Grounding Switches" နှင့် IEC129 စံချိန်စံညွှန်းများနှင့် ကိုက်ညီပြီး ယုံကြည်စိတ်ချရသော မြေပြင်ကာကွယ်ရေးကိရိယာအဖြစ် အမျိုးမျိုးသော ဗို့အားမြင့် switchgear ဖြင့် အသုံးပြုနိုင်ပါသည်။ Usune ၏ ခေတ်မီစက်ရုံတွင် ထုတ်လုပ်ထားပြီး၊ ဤထုတ်ကုန်သည် Usune ၏ တင်းကျပ်သော အရည်အသွေး ထိန်းချုပ်မှုနှင့် သာလွန်ကောင်းမွန်သော စွမ်းဆောင်ရည်ကို မြို့ပြဓာတ်အားလိုင်းများ၊ စက်မှုအဆောက်အအုံများ၊ စီးပွားရေးဆိုင်ရာ ရှုပ်ထွေးမှုများနှင့် အခြားအခြေအနေများအတွက် တည်ငြိမ်၊ ဘေးကင်းပြီး ထိန်းသိမ်းရလွယ်ကူသော မြေပြင်ဖြေရှင်းချက်များကို ပေးစွမ်းပါသည်။ ၎င်း၏ယုံကြည်စိတ်ချရမှုနယ်ပယ်တွင်သက်သေပြခဲ့သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Usune Grounding Switch Jn15 သည် 12kV နှင့် 50Hz AC ပါဝါစနစ်များအောက်တွင် သင့်လျော်သည်။ ပတ်လမ်းအတွက် အထူးထုတ်လုပ်ထားသည်။ ဘေးကင်းသောမြေပြင်၊ ၎င်းကိုအရေးပါသောမြေပြင်စဉ်အတွင်းကာကွယ်မှုပေးရန်အတွက်၎င်းကိုဗို့အားမြင့် switchgear အမျိုးမျိုးဖြင့်အသုံးပြုနိုင်သည်။ စက်ပစ္စည်းထိန်းသိမ်းခြင်း သို့မဟုတ် ဓာတ်အားပြတ်တောက်ခြင်း။ ကျန်ဗို့အားနှင့် တိုတောင်းသော ဆားကစ်ရေစီးကြောင်းများကို စိတ်ချယုံကြည်စွာ ထုတ်လွှတ်ခြင်းဖြင့်၊ ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများနှင့် လျှပ်စစ်ပစ္စည်းများ၏ ဘေးကင်းမှုကို အာမခံပါသည်။

ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် Usune ၏ထုတ်ကုန်စီးရီးသည် ကျစ်လျစ်ပြီး ကြံ့ခိုင်သောဖွဲ့စည်းပုံရှိပြီး တည်ငြိမ်သောလည်ပတ်မှုကိုဖြစ်စေသည်။ စိုထိုင်းဆများသော၊ မြင့်မားသောဖုန်မှုန့်အဆင့်နှင့် အလယ်အလတ်ညစ်ညမ်းမှုတို့ရှိသော ကြမ်းတမ်းသော အိမ်တွင်းပတ်ဝန်းကျင်တွင်။ အပြည့်အဝလိုက်နာသည်။ GB1985-89 နှင့် နိုင်ငံတကာ IEC129 စံနှုန်းများ၊ ထုတ်ကုန်များ၏ လိုက်လျောညီထွေမှုနှင့် ကမ္ဘာလုံးဆိုင်ရာ အသုံးချနိုင်မှုတို့ကို သေချာစေသည်။

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

ကန့်သတ်ချက်	သတ်မှတ်ချက်
အဆင့်သတ်မှတ်ထားသော ဗို့အား	6.6kV, 10kV, 11kV, 12kV
Short-Time Withstand Current အဆင့်သတ်မှတ်ထားသည်။	31.5kA (4s)
Short-Circuit Making Current ကို အဆင့်သတ်မှတ်ထားသည်။	80kA
အဆင့်သတ်မှတ်ထားသော Peak သည် Current ကိုခံနိုင်ရည်ရှိသည်။	80kA
ပါဝါကြိမ်နှုန်း ဗို့အားခံနိုင်ရည် (1 မိနစ်)	42kV
Lightning Impulse သည် Voltage ကိုခံနိုင်ရည်ရှိသည်။	75kV
စက်ပိုင်းဆိုင်ရာဘဝ	≥2000 လည်ပတ်မှု
ပတ်ဝန်းကျင် အပူချိန်	-10 ℃ ~ + 40 ℃
အမြင့်	≤1000m
နှိုင်းရစိုထိုင်းဆ	နေ့စဉ်ပျမ်းမျှ ≤95%, လစဉ်ပျမ်းမျှ ≤90%

အဓိကထုတ်ကုန် အားသာချက်များ

1. ဘေးကင်းပြီး ယုံကြည်စိတ်ချရသော

Grounding Switch Jn15 သည် လွဲမှားစွာလည်ပတ်မှုကို ကာကွယ်ရန် တိကျသော စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်ချိတ်ဆက်မှု ယန္တရားတစ်ခု တပ်ဆင်ထားသည်။ (ထိုကဲ့သို့သော စွမ်းအင်ရှိသော အခြေအနေအောက်တွင် ပိတ်ခြင်းကဲ့သို့) ၎င်းတွင် အလွန်ကောင်းမွန်သော ဝါယာရှော့များကို ခံနိုင်ရည်ရှိပြီး ခံနိုင်ရည်ရှိသည်။ 31.5kA/4s နှင့် peak current 80kA ၏ အချိန်တိုလျှပ်စီးကြောင်းကို ခံနိုင်ရည်ရှိပြီး တည်ဆောက်ပုံဆိုင်ရာ ကြံ့ခိုင်မှုကို ထိန်းသိမ်းထားသည်။ အမှားတစ်ခု၏ဖြစ်ရပ်; အရည်အသွေးမြင့် insulation အစိတ်အပိုင်းများသည် မြင့်မားသော insulation strength ကို ပေးစွမ်းနိုင်ပြီး အစိုဓာတ်ခံနိုင်ရည်ရှိသည်။ လေထုညစ်ညမ်းမှုကိုခံနိုင်ရည်ရှိပြီး တည်ငြိမ်သောရေရှည်လည်ပတ်မှုကိုသေချာစေသည်။

2. ကျစ်လစ်ပြီး အသုံးပြုရလွယ်ကူသည်။

ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော ကျစ်ကျစ်လစ်လစ်ဖွဲ့စည်းပုံသည် ဗို့အားမြင့် switchgear အမျိုးမျိုးတွင် ပြောင်းလွယ်ပြင်လွယ် တပ်ဆင်နိုင်စေသည် (ဥပမာ KYN28 နှင့် HXGN အမျိုးအစားများ); ရှင်းလင်းသော အခြေအနေညွှန်းကိန်းများနှင့် ကိရိယာမပါသော ဝင်ပေါက်များ သည် အဆင်ပြေသော လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုကို လွယ်ကူချောမွေ့စေသည်။ ရွေ့လျားနေသော အစိတ်အပိုင်းများသည် သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိသော ပစ္စည်းများဖြင့် ပြုလုပ်ထားပြီး တိကျစွာ ချောဆီဖြင့် ပြုလုပ်ထားသောကြောင့် ချောမွေ့သော လည်ပတ်မှုကို သေချာစေသည်။ 2000 သံသရာ။

3. ကျယ်ပြန့်စွာ အသုံးချနိုင်မှုနှင့် စံချိန်စံညွှန်း လိုက်နာမှု

Grounding Switch Jn15 သည် 6.6–12kV စနစ်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး mainstream high-voltage အားလုံးနှင့် တွဲဖက်အသုံးပြုနိုင်သည် switchgear ၎င်းသည် GB1985-89 နှင့် IEC129 စံနှုန်းများကို အပြည့်အဝလိုက်နာပြီး အမျိုးမျိုးသော ပရောဂျက်များအတွက် သင့်လျော်စေပါသည်။ ပြည်တွင်းနဲ့ နိုင်ငံတကာမှာ။ အပူချိန် -10 ℃ မှ အိမ်တွင်းပတ်ဝန်းကျင်တွင် ယုံကြည်စိတ်ချစွာ လည်ပတ်နိုင်သည်။ +40 ℃၊ အမြင့် ≤1000m၊ စိုထိုင်းဆ 95% နှင့် Class II ၏ လေထုညစ်ညမ်းမှုအဆင့်။

4. စက်ရုံအရည်အသွေးအာမခံ

Grounding Switch Jn15 ကို Usune ၏အဆင့်မြင့်စက်ရုံတွင်ထုတ်လုပ်ထားပြီး အလိုအလျောက်ထုတ်လုပ်မှုလိုင်းများနှင့် တင်းကျပ်စွာထုတ်လုပ်ထားသည်။ အရည်အသွေးစစ်ဆေးမှု။ ထုတ်ကုန်တစ်ခုစီသည် စက်ရုံမှမထွက်မီတွင် ရွေ့လျားမှု၊ တည်ငြိမ်မှုနှင့် လျှပ်ကာပစ္စည်းစမ်းသပ်မှုများကို ခံယူရမည်ဖြစ်သည်။ တစ် ပရော်ဖက်ရှင်နယ် R&D အဖွဲ့သည် သီးခြားဗို့အား၊ လက်ရှိ သို့မဟုတ် တပ်ဆင်မှုအပေါ်အခြေခံ၍ စိတ်ကြိုက်ဖွဲ့စည်းမှုပုံစံများကို ပံ့ပိုးပေးနိုင်ပါသည်။ လိုအပ်ချက်တွေ။

Real-world Application Case- Urban Commercial Complex Power Distribution Project

1. ပရောဂျက်နောက်ခံ

တရုတ်နိုင်ငံ အရှေ့ခြမ်းရှိ 320,000㎡ စီးပွားရေးဆိုင်ရာ အဆောက်အအုံတစ်ခုတွင် ဘေးကင်းပြီး ယုံကြည်စိတ်ချရသော 10kV ဓာတ်အားဖြန့်ဖြူးရေးစနစ်အပါအဝင်၊ KYN28A-12 အမျိုးအစား ဗို့အားမြင့်ခလုတ် ရှစ်ခန်း။ ပြုပြင်ထိန်းသိမ်းမှု ဘေးကင်းစေရန်အတွက် တည်ငြိမ်သော မြေပြင်ခလုတ်များ လိုအပ်ပါသည်။ နှင့်စနစ်ကာကွယ်မှု။

2. ဖြေရှင်းချက်နှင့် အကောင်အထည်ဖော်ခြင်း။

ကန်ထရိုက်တာသည် Usune Grounding Switch Jn15 (စုစုပေါင်း 64 ယူနစ်) အဝင်နှင့်အထွက်လိုင်းများအားလုံးနှင့်ကိုက်ညီသော Usune Grounding Switch ကိုရွေးချယ်ခဲ့သည် နှင့် PT ဗီဒိုများ။ တပ်ဆင်ခြင်းအား စံလုပ်ထုံးလုပ်နည်းများနှင့်အညီ စက်ပိုင်းဆိုင်ရာနှင့် လျှပ်စစ်ရရှိအောင် ဆောင်ရွက်ခဲ့ပါသည်။ switchgear နှင့် interlocking ။ စစ်ဆင်ရေးအတွင်း၊ လည်ပတ်မှု၊ ချိတ်ဆက်မှုနှင့် ရှော့-ဆားကစ်များသည် စမ်းသပ်မှုကို ခံနိုင်ရည်ရှိသည်။ အားလုံးက ဒီဇိုင်းနဲ့ နိုင်ငံတော် စံနှုန်းတွေနဲ့ ကိုက်ညီတယ်။

3. စီမံကိန်းအောင်မြင်မှုများ

- လည်ပတ်မှုဘေးကင်းရေး- 3 နှစ်ကျော်ကြာအောင် မအောင်မြင်ဘဲ လည်ပတ်နေပြီး ပြုပြင်ထိန်းသိမ်းမှု 18 ပတ်ကို မည်သည့်အရာမှမပါဘဲ ပြီးမြောက်စေပါသည်။ လျှပ်စစ်အန္တရာယ်ကင်းရှင်းရေး။
- စနစ်တည်ငြိမ်မှု- စက်ပစ္စည်းပျက်စီးခြင်းမရှိဘဲ လျှပ်စစ်ပတ်လမ်းပြတ်တောက်မှု 3 ခုကို အောင်မြင်စွာ ခံနိုင်ရည်ရှိပြီး ဓာတ်အားပြတ်တောက်မှုကို တိုစေပါသည်။ ပြန်လည်ထူထောင်ရေးအချိန်။
- ထိရောက်သောပြုပြင်ထိန်းသိမ်းမှု- အခြေအနေညွှန်းကိန်းများကိုရှင်းလင်းပြီး အဆင်ပြေသောလည်ပတ်မှုဖြင့် ပြုပြင်ထိန်းသိမ်းမှုအချိန်ကိုလျှော့ချပါ။ ခန့်မှန်းခြေ 40%။
- ဖောက်သည်တုံ့ပြန်ချက်- "Usune JN15-12 ခလုတ်သည် ယုံကြည်စိတ်ချရပြီး အသုံးပြုရလွယ်ကူသည်၊၊ အလုံးစုံပါဝါလုံခြုံမှုအတွက် အရေးကြီးပါသည်။ ရှုပ်ထွေးသည်။ အနာဂတ် ပရောဂျက်တွေအတွက် ဦးစားပေး ရွေးချယ်မှု ဖြစ်လာမှာပါ”

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

ကုသိုလ်ကံ	ယူနစ်	ကန့်သတ်ချက်များ
အဆင့်သတ်မှတ်ထားသော ဗို့အား	kV	12
အချိန်တိုအတွင်း သည်းခံနိုင်မှုကို လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	kA	31.5
တိုတောင်းသော ပတ်လမ်းကြာချိန် အဆင့်သတ်မှတ်ထားသည်။	S	4
တိုတောင်းသော လျှပ်စီးကြောင်း အနီးကပ် အဆင့်သတ်မှတ်ထားသည်။	kA	80
အမြင့်မားဆုံး သည်းခံနိုင်မှု လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	kA	80
JiJian ဗဟိုအကွာအဝေး	မီလီမီတာ	၁၅၀၊၂၁၀၊၂၇၅
1min စက်မှုကြိမ်နှုန်းချုံ့	kV	၄၂/၄၈
လျှပ်စီးလှိုင်းဖိအား	kV	၇၅/၈၅

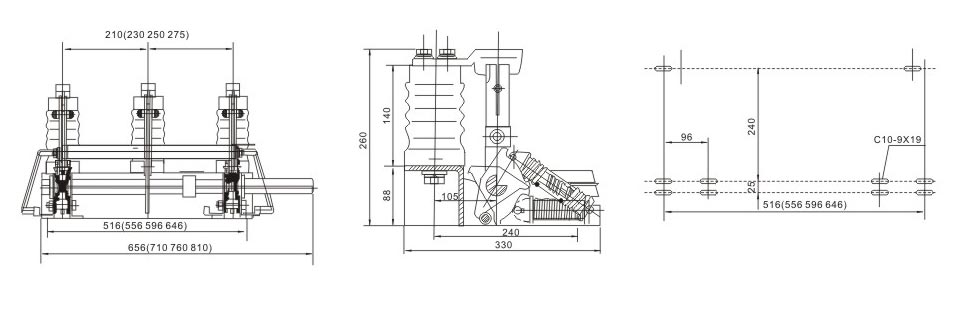

ပြင်ပအတိုင်းအတာများ

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- မည်သည့် switchgear အမျိုးအစားများသည် Usune Grounding Switch Jn15 နှင့် တွဲဖက်အသုံးပြုနိုင်သနည်း။

A- KYN28A-12၊ HXGN-12၊ XGN2-12 အစရှိသော ပင်မအိမ်တွင်းဗို့အားမြင့် switchgear အားလုံးနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ 6.6kV/10kV/11kV/12kV စနစ်များနှင့် စံ 150mm/165mm/210mm/250mm အဆင့်အကွာအတွက် သင့်လျော်သည်။ အထူးပုံးများ Usune ကိုဆက်သွယ်၍ စိတ်ကြိုက်လုပ်ပါ။

Q2- Grounding Switch JN15 အတွက် ဘယ်လို ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်လဲ။

A- အကြံပြုထားသည့် ပြုပြင်ထိန်းသိမ်းမှု အစီအစဉ်-
- 6 လတစ်ကြိမ်- အမြင်အာရုံစစ်ဆေးခြင်း၊ ဝတ်ဆင်ခြင်း၊ သံချေးတက်ခြင်း၊ ချိတ်ဆက်မှု လျော့ရဲခြင်း နှင့် interlocking အခြေအနေများကို စစ်ဆေးခြင်း။
- နှစ်စဉ်- လည်ပတ်မှုစမ်းသပ်မှု၊ အဖွင့်အပိတ်၏ချောမွေ့မှုနှင့် အပြန်အလှန်ချိတ်ဆက်မှုမှန်ကန်မှုကို စစ်ဆေးခြင်း။
- 5 နှစ်တစ်ကြိမ်- စွမ်းဆောင်ရည်စမ်းသပ်မှု၊ လျှပ်ကာနှင့် တာတိုပတ်လမ်းများ ခံနိုင်ရည်ရှိကြောင်း စစ်ဆေးခြင်း။ စံနှုန်းများ။
- 2 နှစ်တစ်ကြိမ်- ဝန်ဆောင်မှုသက်တမ်းကို သက်တမ်းတိုးရန် ရွေ့လျားနေသော အစိတ်အပိုင်းများသို့ ချောဆီအသုံးပြု၍ ချောဆီထိန်းသိမ်းခြင်း။

Q3- JN15-12 ကို အမြင့် 1000 မီတာ အထက်တွင် သို့မဟုတ် အဆိပ်သင့်သော ပတ်ဝန်းကျင်များတွင် အသုံးပြုနိုင်မည်လား။

A- စံမော်ဒယ်များသည် အမြင့် ≤1000m၊ Class II ညစ်ညမ်းမှုနှင့် သံချေးတက်ခြင်းမရှိသော ပတ်ဝန်းကျင်များအတွက် သင့်လျော်ပါသည်။ အဘို့ အမြင့်ပေ > 1000m သို့မဟုတ် အဆိပ်သင့်နိုင်သော (ဓာတု၊ ပင်လယ်ဆား) ပတ်ဝန်းကျင်တွင် Usune သည် ပိုမိုကောင်းမွန်သော ထုတ်ကုန်များ အပါအဝင်၊ အားဖြည့် လျှပ်ကာများ၊ သံချေးတက်ခြင်း နှင့် အမြင့်အပေါ် မူတည်သော ဒီဇိုင်း။ ကျွန်ုပ်တို့၏နည်းပညာအဖွဲ့ကို ဆက်သွယ်ပါ။ စိတ်ကြိုက်ဖြေရှင်းချက်များအတွက်။

နိဂုံး

Usune JN15-12 စီးရီး မိုးလုံလေလုံ-ဗို့အားမြင့် မြေပြင်ခလုတ်များသည် ဘေးကင်းမှု၊ ယုံကြည်စိတ်ချရမှု၊ နှင့် ဘက်စုံအသုံးပြုနိုင်မှု၊ 6.6-12kV ဓာတ်အားစနစ်များနှင့် လိုက်လျောညီထွေဖြစ်အောင်။ ၎င်းတို့သည် ကမ္ဘာ့စံချိန်စံညွှန်းများနှင့် ကိုက်ညီပြီး အမှန်တကယ် ပရောဂျက်များတွင် သက်သေပြခဲ့ပြီးဖြစ်သည်။ မြေပြင်ကာကွယ်ရေးအတွက် အကောင်းဆုံးရွေးချယ်မှု။ ပရော်ဖက်ရှင်နယ်တရုတ်ကုန်ပစ္စည်းပေးသွင်းသူတစ်ဦးအနေဖြင့် Usune သည် အရည်အသွေးမြင့်ထုတ်ကုန်များကို ပံ့ပိုးပေးပါသည်။ ဓာတ်အားဖြန့်ဖြူးရေး၊ စက်မှုလုပ်ငန်းနှင့် ကူးသန်းရောင်းဝယ်ရေးတို့တွင် ပရောဂျက်အမျိုးမျိုးအတွက် ဘက်စုံနည်းပညာပံ့ပိုးကူညီမှု။
