ဟိ220kV Disconnect Switch220kV AC power transmission substations များအတွက် ဒီဇိုင်းထုတ်ထားသော ဗို့အားမြင့် ပြင်ပအထီးကျန်ကိရိယာတစ်ခုဖြစ်သည်။ လျှပ်စစ်ဆားကစ်များကို သီးခြားခွဲထုတ်ရန်၊ မြင်သာသော ဘေးကင်းသော ချိတ်ဆက်မှုပြတ်တောက်သည့်အချက်ကို ပေးဆောင်ရန်နှင့် ဗို့အားမြင့်စက်ပစ္စည်းများအတွက် ဘေးကင်းသော ပြုပြင်ထိန်းသိမ်းမှုလုပ်ငန်းများကို သေချာစေရန်အတွက် အဓိကအားဖြင့် အသုံးပြုပါသည်။
တရုတ်နိုင်ငံရှိ ပရော်ဖက်ရှင်နယ် မြင့်မားသော ဗို့အားခွဲရုံ စက်ပစ္စည်းထုတ်လုပ်သူအနေဖြင့် ကျွန်ုပ်တို့သည် ယုံကြည်စိတ်ချရသော 220kV Disconnect Switch ဖြေရှင်းချက်များအား တည်ငြိမ်လျှပ်စစ်စွမ်းဆောင်မှု၊ အားကောင်းသော ပြင်ပတွင် လိုက်လျောညီထွေရှိမှု၊ နိုင်ငံတကာစံနှုန်းများနှင့် ကိုက်ညီမှုတို့ပါရှိသည်။ ထုတ်ကုန်ကို IEC 62271-102 လိုအပ်ချက်များအရ ဒီဇိုင်းထုတ်ထားပြီး ဓာတ်အားပို့လွှတ်ခြင်းနှင့် ဖြန့်ဖြူးရေးစနစ်များတွင် တွင်ကျယ်စွာ အသုံးပြုထားသည်။
ပုံမှန်လည်ပတ်နေစဉ်အတွင်း၊220kV Disconnect Switchအဆင့်သတ်မှတ်ထားသော လက်ရှိကို စဉ်ဆက်မပြတ်သယ်ဆောင်သည်။ ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်သည့်အခါ၊ ၎င်းသည် ဖွင့်ပြီးနောက်တွင် ပြတ်သားစွာ မြင်သာသော သီးခြားကွာဟချက်ကို ဖန်တီးပေးကာ အော်ပရေတာများအား ရေအောက်လျှပ်စစ်ပစ္စည်းများကို ဘေးကင်းစွာ စစ်ဆေးပြီး ပြုပြင်နိုင်စေမည်ဖြစ်သည်။
disconnect switch သည် ဝန်အားမရှိသော current switching လုပ်ဆောင်ချက်များအတွက် ဒီဇိုင်းထုတ်ထားပြီး ဓာတ်အားခွဲရုံလည်ပတ်မှုဘေးကင်းစေရန်အတွက် circuit breakers များနှင့် earthing switches များနှင့်အတူ အလုပ်လုပ်ပါသည်။

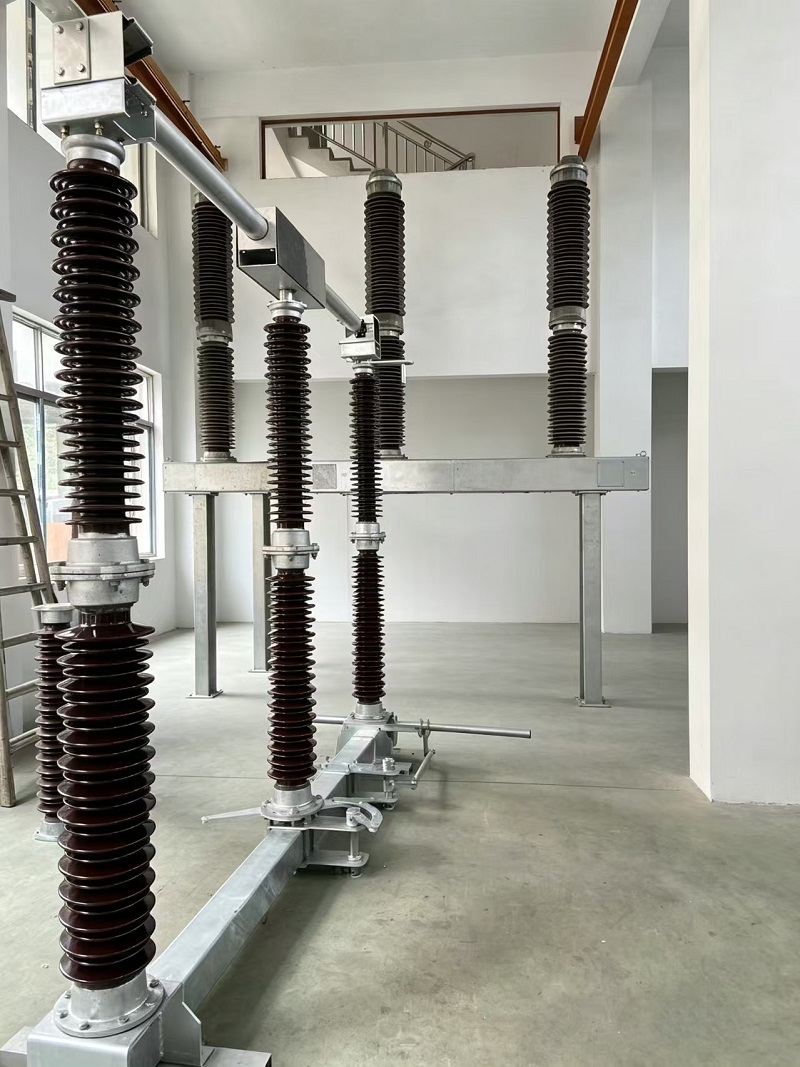

ပြီးပြည့်စုံသော 220kV Disconnector တွင် အဆင့်သုံးဆင့် ပင်မဖွဲ့စည်းပုံ၊ လျှပ်ကာများ၊ လျှပ်ကူးစနစ်၊ သံမဏိအခြေခံဘောင်နှင့် မော်တာ-မောင်းနှင်သည့် လည်ပတ်မှုယန္တရားတို့ ပါဝင်ပါသည်။ အစိတ်အပိုင်းတစ်ခုစီကို ဗို့အားမြင့်အခြေအနေများအောက်တွင် ရေရှည်ပြင်ပလုပ်ဆောင်ချက်အတွက် အကောင်းဆုံးဖြစ်အောင်ပြုလုပ်ထားသည်။
လျှပ်ကူးနိုင်သော အဆက်အသွယ်များကို ငွေရောင်သိပ်သည်းဆမြင့်သော ကြေးနီသတ္တုစပ်ပစ္စည်းများဖြင့် ထုတ်လုပ်ထားသည်။ ဤဒီဇိုင်းသည် ထိတွေ့မှုကို ထိထိရောက်ရောက် လျှော့ချပေးကာ စဉ်ဆက်မပြတ် လည်ပတ်နေချိန်တွင် အပူချိန်မြင့်တက်မှုကို လျှော့ချပေးကာ လျှပ်စစ်စီးကူးမှုနှင့် ဝန်ဆောင်မှုဆိုင်ရာ ယုံကြည်စိတ်ချရမှုကို ပိုမိုကောင်းမွန်စေသည်။
အထောက်ကူပြုသည့် insulator များကို အဆင့်မြင့် အလူမီနာ ကြွေထည် သို့မဟုတ် ရွေးချယ်နိုင်သော ပေါင်းစပ်ဆီလီကွန်ရော်ဘာပစ္စည်းများဖြင့် ထုတ်လုပ်ထားသည်။ လျှပ်ကာဖွဲ့စည်းပုံသည် ပြင်ပဓာတ်အားခွဲရုံများတွင် ကောင်းမွန်သောလျှပ်စစ်အားနှင့် ပတ်ဝန်းကျင်ခံနိုင်ရည်အား ပံ့ပိုးပေးသောကြောင့် ပြင်ပဓာတ်အားခွဲရုံများတွင် တည်ငြိမ်စွာလည်ပတ်နိုင်စေပါသည်။
အောက်ခြေဘောင်သည် ခိုင်ခံ့သော corrosion resistance ဖြင့် hot-dip galvanized steel structure ကို လက်ခံသည်။ ၎င်းသည် ပြင်ပတွင် ရေရှည်တပ်ဆင်မှုအတွက် သင့်လျော်ပြီး မတူညီသော ရာသီဥတုအခြေအနေအောက်တွင် စက်ပိုင်းဆိုင်ရာ ကြံ့ခိုင်မှုကို ထိန်းသိမ်းပေးသည်။
220kV Outdoor Disconnect Switch တွင် မော်တာဖြင့် မောင်းနှင်သည့် လည်ပတ်မှု ယန္တရားတစ်ခု တပ်ဆင်ထားပြီး လူကိုယ်တိုင် အရေးပေါ် လုပ်ဆောင်ချက်ကိုလည်း ရရှိနိုင်ပါသည်။ ယန္တရားသေတ္တာကို ဖုန်မှုန့်နှင့် ရေဝင်ရောက်မှုမှ ကာကွယ်မှု တိုးတက်ကောင်းမွန်စေရန် IP54 ကာကွယ်မှုအဆင့်သတ်မှတ်ချက်ဖြင့် ဒီဇိုင်းပြုလုပ်ထားသည်။
လည်ပတ်မှုယန္တရားတွင် အဝေးထိန်းစောင့်ကြည့်ရေးစနစ်များအတွက် တည်နေရာတုံ့ပြန်ချက်အချက်ပြမှုများကို ပံ့ပိုးပေးသည့် အရန်အဆက်အသွယ်များ ပါဝင်သည်။ ၎င်းသည် အော်ပရေတာများအား ခေတ်မီဓာတ်အားခွဲရုံများတွင် ခလုတ်အခြေအနေကို ထိရောက်စွာစစ်ဆေးနိုင်စေပါသည်။
ချိတ်ဆက်မှုဖြတ်တောက်ခြင်းခလုတ်ကို မှားယွင်းနေသောလုပ်ဆောင်မှုများကို ကာကွယ်ရန် circuit breakers များနှင့် earthing switches များနှင့် ပေါင်းစပ်နိုင်သည်။ ဘေးကင်းရေး ချိတ်ဆက်မှုစနစ်သည် အောက်ပါတို့ကို သေချာစေသည်-
| ထုတ်ကုန်အမျိုးအစား | Outdoor High Voltage Disconnect Switch |
| အဆင့်သတ်မှတ်ထားသော ဗို့အား | 252kV |
| အဆင့်သတ်မှတ်ထားသော ကြိမ်နှုန်း | 50Hz |
| Continuous Current အဆင့်သတ်မှတ်ထားသည်။ | 1250A / 2000A / 2500A |
| အချိန်တိုအတွင်း လက်ရှိခံနိုင်ရည်ရှိမှု (၃ စက္ကန့်) | 40kA/50kA |
| Peak Withstand Current | 100kA/125kA |
| လည်ပတ်မှုနည်းလမ်း | လူကိုယ်တိုင် အရေးပေါ် လည်ပတ်မှုဖြင့် မော်တော်မောင်းနှင်သည့် လုပ်ဆောင်ချက် |
| ယန္တရားဘောက်စ်ကာကွယ်ရေး | IP54 |
| အသုံးပြုနိုင်သော စံနှုန်း | IEC 62271-102 |
220kV Disconnect Switch ကို ဗို့အားမြင့် ဓာတ်အား ပို့လွှတ်မှု စနစ်များတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်၊
ယုံကြည်စိတ်ချရသော သီးခြားခွဲထုတ်ခြင်း စွမ်းဆောင်ရည်နှင့် ပြင်းထန်သော ပတ်ဝန်းကျင် လိုက်လျောညီထွေရှိမှုတို့နှင့်အတူ၊ ဤစက်ပစ္စည်းသည် ခေတ်မီဓာတ်အားစနစ်များ၏ ဘေးကင်းပြီး တည်ငြိမ်သောလည်ပတ်မှုကို ပံ့ပိုးပေးပါသည်။
220kV Disconnector သည် ပြင်ပ တပ်ဆင်မှုအတွက် ဒီဇိုင်းထုတ်ထားပြီး ပတ်ဝန်းကျင်အခြေအနေအမျိုးမျိုးတွင် ယုံကြည်စိတ်ချစွာ လည်ပတ်နိုင်သည်။
ထုတ်ကုန်အား insulation solutions၊ လည်ပတ်မှုယန္တရားများနှင့် ပတ်ဝန်းကျင်လိုက်လျောညီထွေမှုရှိသောအင်္ဂါရပ်များအပါအဝင် မတူညီသော ပရောဂျက်လိုအပ်ချက်များအလိုက် စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။
ဗို့အားမြင့် ဓာတ်အားခွဲရုံ စက်ကိရိယာများ၏ အတွေ့အကြုံရှိသော တရုတ်နိုင်ငံမှ ထုတ်လုပ်သူတစ်ဦးအနေဖြင့် ကျွန်ုပ်တို့သည် ယုံကြည်စိတ်ချရပြီး စိတ်ကြိုက် ဓာတ်အားပို့လွှတ်မှုဖြေရှင်းချက်များအား ပေးဆောင်ရန် အာရုံစိုက်ပါသည်။ ကျွန်ုပ်တို့၏ 220kV Disconnect Switch သည် ခေတ်မီဓာတ်အားစနစ်များ၏ လိုအပ်ချက်များနှင့်ကိုက်ညီစေရန် အဆင့်မြင့်ဖွဲ့စည်းပုံဒီဇိုင်း၊ တာရှည်ခံပစ္စည်းများနှင့် တင်းကျပ်သောအရည်အသွေးထိန်းချုပ်မှုများကို ပေါင်းစပ်ထားသည်။
IEC စံချိန်စံညွှန်းများနှင့် လိုက်လျောညီထွေဖြစ်သော၊ လိုက်လျောညီထွေရှိသော ဖွဲ့စည်းမှုရွေးချယ်စရာများနှင့် ပရော်ဖက်ရှင်နယ်နည်းပညာပံ့ပိုးမှုနှင့်အတူ၊ ကျွန်ုပ်တို့၏ 220kV Disconnector သည် ဘေးကင်းသော သီးခြားခွဲထားမှုနှင့် ဗို့အားမြင့်ဓာတ်အားခွဲရုံများ၏ ထိရောက်သောလည်ပတ်မှုအတွက် အားကိုးရလောက်သောဖြေရှင်းချက်တစ်ခု ပေးပါသည်။
