မြင့်မားသောဗို့အား Sf6 Circuit Breaker

Zhejiang Usune Electric Co., Ltd. သည် တရုတ်နိုင်ငံတွင် ပရော်ဖက်ရှင်နယ် ဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းထုတ်လုပ်သူဖြစ်ပြီး၊ LW36-110 High Voltage Sf6 Circuit Breaker ဤထုတ်ကုန်သည် သုံးဆင့် AC 50Hz ပြင်ပဗို့အားမြင့် ခလုတ်ဂီယာဖြစ်သည်။ 110kV ပါဝါသွယ်တန်းခြင်းနှင့် အသွင်ပြောင်းစနစ်များ ထိန်းချုပ်ခြင်းနှင့် အကာအကွယ်အတွက် သင့်လျော်သည်။ အဖြစ်လည်း သုံးနိုင်ပါတယ်။ ချိတ်ဆက်ထားသော circuit breaker နှင့် switching device များတပ်ဆင်ခြင်း။

High Voltage Sf6 Circuit Breaker သည် ထူးခြားသော "thermal expansion + assisted blowing" arc extinguishing နိယာမကို လက်ခံသည်၊ နိုင်ငံတော်နှင့် နိုင်ငံတကာစံနှုန်းများနှင့် ကိုက်ညီသော CTB-1 အမျိုးအစား စပရိန်လည်ပတ်မှု ယန္တရား တပ်ဆင်ထားသည်။ အလွန်ကောင်းမွန်သော arc extinguishing စွမ်းဆောင်ရည်၊ မြင့်မားသောဘေးကင်းမှုနှင့် တည်ငြိမ်သောလည်ပတ်မှုလက္ခဏာများ ပိုင်ဆိုင်ခြင်း။ အားကိုးရတဲ့အဖြစ် ပေးသွင်းသူ၊ Usune သည် အရည်အသွေးမြင့်၊ တာရှည်ခံ ဗို့အားမြင့် switchgear များကို ပေးအပ်ရန် ကတိပြုပါသည်။ ၎င်း၏ LW36-110 SF6 ပတ်လမ်း ဓာတ်အားလိုင်းများနှင့် စက်မှုဥယျာဉ်များကဲ့သို့သော အဓိကပရောဂျက်များတွင် breaker ကို တွင်ကျယ်စွာ အသုံးပြုခဲ့ပြီး ယုံကြည်စိတ်ချရသော ဓာတ်အားပေးဝေမှုကို ပံ့ပိုးပေးပါသည်။ အခြေခံအဆောက်အအုံတည်ဆောက်ရေး အတွက်။

အဓိက အားသာချက်များ

1. အဆင့်မြင့် Arc Extinguishing နည်းပညာ

ထူးခြားသော "thermal expansion + assisted blowing" arc extinguishing နိယာမကို အသုံးပြု၍ ၎င်းတွင် short arc ပါရှိပါသည်။ မီးငြှိမ်းသတ်ချိန်၊ တာရှည်လျှပ်စစ်သက်တမ်းနှင့် လည်ပတ်မှုဆူညံမှုနည်းသောကြောင့် ပါဝါထောက်ပံ့မှုတည်ငြိမ်မှုကို ထိထိရောက်ရောက် မြှင့်တင်ပေးသည်။

2. မြင့်မားသောဘေးကင်းရေးစွမ်းဆောင်ရည်

SF6 ဓာတ်ငွေ့ကို insulation နှင့် arc extinguishing ကြားခံအဖြစ်အသုံးပြု၍၎င်းသည်အလွန်ကောင်းမွန်သော insulation နှင့် arc extinguishing ကိုကြွားဝါသည် စွမ်းဆောင်ရည်၊ လောင်ကျွမ်းခြင်းနှင့် ပေါက်ကွဲခြင်းအန္တရာယ်ကို ဖယ်ရှားပေးကာ လူနေထူထပ်သောနေရာများအတွက် သင့်လျော်စေသည်။

3. တည်ငြိမ်သောလည်ပတ်မှုယန္တရား

CTB-1 အမျိုးအစား စပရိန်လည်ပတ်မှု ယန္တရားဖြင့် တပ်ဆင်ထားပြီး၊ ၎င်းတွင် ရိုးရှင်းပြီး ကျစ်လစ်သိပ်သည်းသော ဖွဲ့စည်းပုံ၊ ဘေးကင်းပြီး ယုံကြည်စိတ်ချရသည်။ စစ်ဆင်ရေးနှင့် ပြင်းထန်သော ဝင်ရောက်စွက်ဖက်မှု တိုက်ဖျက်ရေး စွမ်းရည်များ။

4. နိုင်ငံတကာ စံချိန်စံညွှန်းများနှင့် ကိုက်ညီခြင်း။

GB1984-2003 "AC High Voltage Circuit Breakers" နှင့် IEC62271-100၊ 2001 "High Voltage Switchgear တို့နှင့် အပြည့်အဝ ကိုက်ညီသည် နှင့် Controlgear—Part 100- High Voltage Circuit Breakers” သည် ကမ္ဘာလုံးဆိုင်ရာ ဓာတ်အား၏ နည်းပညာဆိုင်ရာ လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။ စီမံကိန်းများ။

သက်ဆိုင်သော ပတ်ဝန်းကျင်အခြေအနေများ

High Voltage Sf6 Circuit Breaker သည် ပြင်ပအသုံးပြုမှုအတွက် ဒီဇိုင်းထုတ်ထားပြီး ပြင်းထန်သော ပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေရှိမှုတို့ကို ပေးဆောင်သည်။ ပြင်းထန်သော လည်ပတ်မှုအခြေအနေအမျိုးမျိုးအတွက် သင့်လျော်မှု-

1. ပတ်ဝန်းကျင်အပူချိန်: -30 ℃ ~ + 40 ℃
2. အမြင့်ပေ: ≤3000m
3. နှိုင်းရစိုထိုင်းဆ- နေ့စဥ်ပျမ်းမျှ ≤95%, လစဉ်ပျမ်းမျှ ≤90% (25 ℃ တွင်)
4. လေဖိအား ≤700Pa; Icing Thickness ≤10mm
5. ငလျင်ပြင်းအား- အလျားလိုက် အရှိန် ≤0.3g၊ ဒေါင်လိုက် အရှိန် ≤0.15g
6. မီးလောင်လွယ်သော၊ ပေါက်ကွဲစေတတ်သော၊ ဓာတုဗေဒအရ အဆိပ်သင့်ခြင်း သို့မဟုတ် ပြင်းထန်စွာတုန်ခါသောပတ်ဝန်းကျင်များ မရှိပါ။

ထုတ်ကုန်ဖွဲ့စည်းပုံနှင့် လုပ်ငန်းအခြေခံမူ

1. စုစုပေါင်းဖွဲ့စည်းပုံ

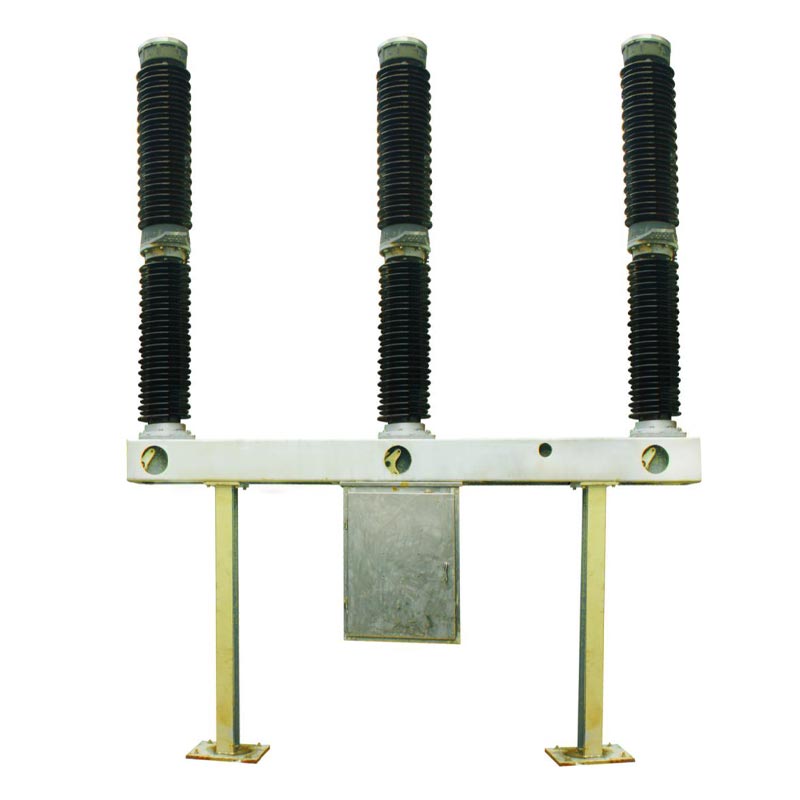

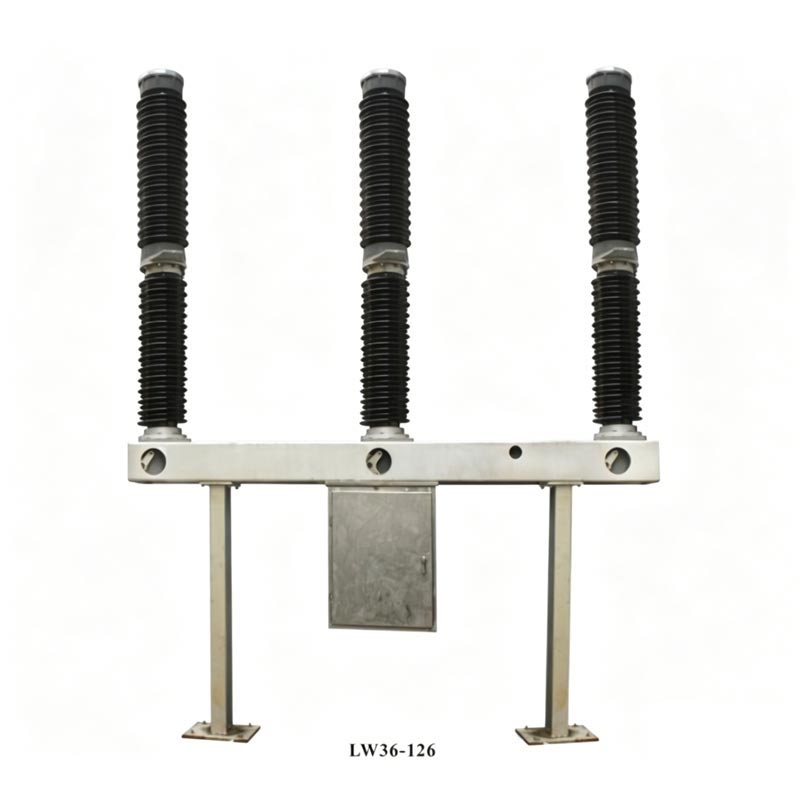

High Voltage Sf6 Circuit Breaker သည် ပေါင်းစပ်ထားသော self-extinguishing arc-extinguishing ဖွဲ့စည်းပုံကို လက်ခံပါသည်။ အဆင့်တိုင်း single-pillar single-break (POLE) ဖြစ်၏။ circuit breaker တစ်ခုစီတွင် အဆင့်သုံးဆင့်ပါဝင်ပြီး တူညီသော frame တွင် တပ်ဆင်ပြီး၊ အဆင့်သုံးဆင့်ဖြင့် စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်မှုဖြင့် စပရိန်ယန္တရားဖြင့် လုပ်ဆောင်သည်။ ထုတ်ကုန်၏ထိပ်တွင်အင်္ဂါရပ်တစ်ခု arc-extinguishing chamber ကြွေ bushing၊ အလယ်အပိုင်းတွင် ပံ့ပိုးကြွေချုံနှင့်ဘောင်ပါရှိသည်၊ ယန္တရားသေတ္တာကို ဖရိန်၏အလယ်ဗဟိုအောက်တွင် ဆိုင်းငံ့ထားပြီး နွေဦး-လည်ပတ်သည့် ယန္တရားနှင့် လျှပ်စစ်အား ထားရှိပေးသည်။ ထိန်းချုပ်မှုအစိတ်အပိုင်းများ။ SF6 ဓာတ်ငွေ့သိပ်သည်းဆ ထိန်းချုပ်ကိရိယာကို ဖရိမ်၏အရှေ့ဘက်တွင် တပ်ဆင်ထားပြီး နှစ်ခုစလုံးတွင် ပံ့ပိုးထားသည်။ ပံ့ပိုးမှုများဖြင့် အဆုံးသတ်သည်။

2 အဓိက အစိတ်အပိုင်းများနှင့် လုပ်ဆောင်ချက်များ

- Arc Extinguishing Unit- ကိုယ့်ကိုယ်ကိုယ် စွမ်းအင်ပေးသော arc-extinguishing ဖွဲ့စည်းပုံကို အသုံးပြုထားသည်။ circuit breaker သည် ရွေ့လျားသွားသောအခါ၊ ဆလင်ဒါအတွင်း ဖိအားမြင့်အပူ ချဲ့ထွင်ခြင်းသည် arc ကို ငြိမ်းစေပြီး လျှင်မြန်ပြီး ထိရောက်မှု ရှိစေရန်၊ extinguishing။
- လျှပ်ကာပစ္စည်းပံ့ပိုးမှု- arc-extinguishing chamber insulator ကို ပံ့ပိုးပေးပြီး မြေပြင်အတွက် လျှပ်ကာများကို ထောက်ပံ့ပေးသည်။ အားဖြည့်အစိတ်အပိုင်းများ; insulating rod သည် လည်ပတ်နေသော လက်မောင်းနှင့် stop rod တို့ကို ချိတ်ဆက်ပေးကာ insulation ၏ ဘေးကင်းမှုကို သေချာစေသည်။
- Adsorbent- arc-extinguishing chamber ၏ အပေါ်ဆုံးအဖုံးအတွင်းတွင် တပ်ဆင်ထားပြီး၊ ၎င်းသည် SF6 ဓာတ်ငွေ့ကို ခြောက်သွေ့စေပြီး စုပ်ယူနိုင်သည် arc ပြိုကွဲခြင်းမှ ထွက်လာသော ဓာတ်ငွေ့များ ပြုပြင်ထိန်းသိမ်းနေစဉ်အတွင်း အစားထိုးရန် လိုအပ်သည်။
- ယိုစိမ့်မှုကာကွယ်ရေးဖွဲ့စည်းပုံ- တည်ငြိမ်တံဆိပ်ခတ်ခြင်း (O-ring + sealant) နှင့် dynamic sealing ပေါင်းစပ်မှုကို အသုံးပြုသည်။ (နွေဦးရာသီဖိသိပ်မှုတံဆိပ်)၊ နှစ်စဉ် SF6 ဓာတ်ငွေ့ယိုစိမ့်မှုနှုန်း ≤0.5% ရရှိခြင်း။ - နွေဦး-လည်ပတ်သည့် ယန္တရား- ဖွင့်သည်။ အဖွင့်၊ အပိတ် နှင့် ပြန်ပိတ်သည့် လုပ်ဆောင်ချက်များသည် မြန်ဆန်သော လုပ်ဆောင်ချက် (ပိတ်ချိန် ≤145ms၊ အဖွင့်အချိန် ≤60ms) တည်ငြိမ်သည် စွမ်းဆောင်ရည်၊ လူကိုယ်တိုင်နှင့် လျှပ်စစ်စွမ်းအင်သိုလှောင်မှုကို ပံ့ပိုးပေးသည်။

3. လုပ်ငန်းအခြေခံမူ

- ပိတ်သည့် အနေအထား- စနစ်၏ လျှပ်စီးကြောင်းသည် terminals များမှတဆင့် စီးဆင်းသည်၊ stationary contact support rod, stationary main contact၊ ပင်မအဆက်အသွယ်၊ ဆလင်ဒါ၊ အလယ်အလတ်အဆက်အသွယ်နှင့် အလယ်အလတ်အနားကွပ်များကို ရွေ့လျားစေကာ ဆားကစ်တစ်ခုအား ဖြတ်သန်းဖွဲ့စည်းခြင်း၊ ဂိတ်များ။
- အဖွင့်လည်ပတ်မှု- လည်ပတ်ယန္တရား၏လုပ်ဆောင်ချက်အောက်တွင်၊ လည်ပတ်နေသောလက်သည် insulating rod၊ piston ကိုဆွဲယူသည်။ လှံတံ၊ ဆလင်ဒါ၊ ရွေ့လျားနေသော arc အဆက်အသွယ်နှင့် နော်ဇယ်အောက်ဘက်သို့၊ ရွေ့လျားခြင်းနှင့် စာရေးကိရိယာ အဆက်အသွယ်များကို ရွှေ့သောအခါတွင် arc ထုတ်ပေးသည်။ သီးခြား ရွေ့လျားနေသော အဆက်အသွယ်စနစ်သည် တိကျသော အနေအထားသို့ ရွေ့လျားပြီးနောက်၊ နော်ဇယ်ပွင့်လာပြီး SF6 ဓာတ်ငွေ့ကို ချုံ့လိုက်သည်။ လက်ရှိ သုညကို ဖြတ်သွားသောအခါ arc ကို မှုတ်ထုတ်ပြီး၊
- ပိတ်ခြင်း လုပ်ဆောင်ချက်- လည်ပတ်မှုယန္တရားသည် ရွေ့လျားနေသည့် အဆက်အသွယ်ကို အပိတ်အနေအထားသို့ အထက်သို့ မောင်းနှင်စေပြီး SF6 ဓာတ်ငွေ့သည် ဆလင်ဒါထဲသို့ ဝင်လာပြီး နောက်အဖွင့်အတွက် ပြင်ဆင်နေသည်။

အဓိက နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

Usune LW36-110 SF6 circuit breaker သည် အလွန်ကောင်းမွန်သော နည်းပညာပိုင်းဆိုင်ရာ စွမ်းဆောင်ရည်ကို ဂုဏ်ယူစွာဖြင့် မြင့်မားသော အဓိက ကန့်သတ်ဘောင်များနှင့် ကိုက်ညီပါသည်။ 110kV ဓာတ်အားစနစ်များ၏ စံချိန်စံညွှန်းများသည် တည်ငြိမ်ပြီး အကျိုးရှိစွာ လည်ပတ်မှုကို အာမခံပါသည်။

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

လက်တွေ့အသုံးချမှုဖြစ်ရပ်မှန်

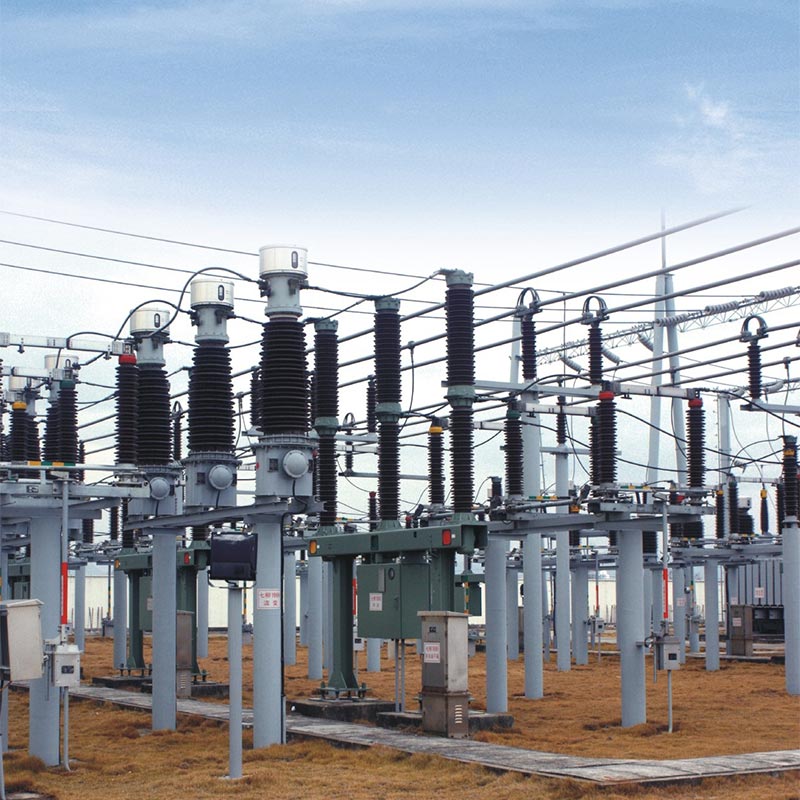

ဖြစ်ရပ်လေ့လာမှု- တရုတ်နိုင်ငံမြောက်ပိုင်းရှိ 110kV ဓာတ်အားလိုင်း အဆင့်မြှင့်တင်ရေးစီမံကိန်း

စီမံကိန်းနောက်ခံ- တရုတ်နိုင်ငံမြောက်ပိုင်းရှိ 110kV မဟာဓာတ်အားလိုင်းတစ်ခုသည် ဓာတ်အားတိုးတက်စေရန် ၎င်း၏အိုမင်းသောခလုတ်ဂီယာကို အဆင့်မြှင့်တင်ရန်လိုအပ်သည် တည်ငြိမ်မှုနှင့် လုံခြုံရေးကို ပံ့ပိုးပေးခြင်း၊ ဆောင်းတွင်းအပူချိန် (-25 ℃) နှင့် မြင့်မားသောလေများကဲ့သို့သော ကြမ်းတမ်းသောပတ်ဝန်းကျင်များကို ရင်ဆိုင်နေရသည်။ ဖိအား။

ထုတ်ကုန်လျှောက်လွှာ- ပရောဂျက်သည် Usune LW36-110 SF6 circuit breakers 20 ကို ရွေးချယ်ထားသည်။ သူတို့ရဲ့ အပူချိန်နိမ့်တဲ့ အလိုက်သင့်၊ (-30 ℃ ~ + 40 ℃) နှင့် အလွန်ကောင်းမွန်သော arc-extinguishing performance ၏ မတည်မငြိမ်လည်ပတ်မှုပြဿနာကို ထိရောက်စွာဖြေရှင်းနိုင်သည် ။ အပူချိန်နိမ့်သောနေရာတွင် အိုမင်းရင့်ရော်သောပစ္စည်းများ။

လျှောက်လွှာရလဒ်များ- 2022 ခုနှစ်တွင် စတင်တာဝန်ယူချိန်မှစပြီး စက်ကိရိယာများမပါဘဲ လေးနှစ်ကြာ တည်ငြိမ်စွာလည်ပတ်နိုင်ခဲ့သည်။ arc-extinguishing ချို့ယွင်းမှု၊ ဓာတ်ငွေ့ယိုစိမ့်မှု သို့မဟုတ် အခြားချို့ယွင်းချက်များ။ နှစ်စဉ် ပါဝါထောက်ပံ့မှု စိတ်ချရမှုနှုန်းက မြင့်တက်လာတယ်။ 0.8% သည် ဧရိယာအတွင်း နေထိုင်သူများနှင့် စက်မှုလုပ်ငန်းများအတွက် ပုံမှန်ဓာတ်အားရရှိရေးကို ထိရောက်စွာ အာမခံပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- Usune LW36-110 High Voltage SF6 Circuit Breaker ၏ ဝန်ဆောင်မှုသက်တမ်းမှာ အဘယ်နည်း၊ လည်ပတ်နေစဉ်အတွင်း လိုအပ်ပါသလား။

A1- ထုတ်ကုန်သည် စက်ယန္တရားသက်တမ်း 6000 ရှိပြီး ပုံမှန်လည်ပတ်မှုသက်တမ်း 12 နှစ်အထိ ဆက်တိုက်လုပ်ဆောင်နိုင်သည် ပြုပြင်ထိန်းသိမ်းမှု။ ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှုတွင် အပတ်စဉ် အမြင်အာရုံစစ်ဆေးခြင်း (အင်ဆူလင်ကြံ့ခိုင်မှု၊ SF6 ဓာတ်ငွေ့ဖိအား၊ စသည်တို့) ပါဝင်သည်။ နှင့် နှစ်စဉ် ပြုပြင်ထိန်းသိမ်းမှု 3 နှစ်တစ်ကြိမ် ( insulator သန့်ရှင်းရေး ၊ main circuit resistance တိုင်းတာခြင်း စသည် ) ။ Aမေဂျာ ပြုပြင်ထိန်းသိမ်းမှု အခြေအနေများ ပြည့်မီသောအခါ ပြန်လည်ပြင်ဆင်ရန် လိုအပ်သည် (ဥပမာ၊ စဉ်ဆက်မပြတ် လည်ပတ်မှု 12 နှစ်၊ အဆင့်သတ်မှတ်ထားသော လက်ရှိ 2000၊ အနှောင့်အယှက်များ စသဖြင့်)။ ထုတ်လုပ်သူ Usune သည် သေချာစေရန် ပရော်ဖက်ရှင်နယ် ပြုပြင်ထိန်းသိမ်းမှု လမ်းညွှန်မှုနှင့် အပိုပစ္စည်းများ ထောက်ပံ့ပေးသည်။ စက်ကိရိယာများ၏ရေရှည်တည်ငြိမ်သောလည်ပတ်မှု။

Q2- circuit breaker တွင် SF6 ဓာတ်ငွေ့ယိုစိမ့်မှုဖြစ်ပေါ်ပါက၊ ဘေးကင်းရေးအန္တရာယ်များ ရှိပါသလား။

A2- ဤထုတ်ကုန်သည် နှစ်ထပ်ယိုစိမ့်မှုဒဏ်ခံဖွဲ့စည်းပုံ (static seal + dynamic seal) ကို နှစ်စဉ် ယိုစိမ့်မှုနှုန်းဖြင့် လက်ခံပါသည်။ ≤0.5% သည် နိုင်ငံတော်စံနှုန်းထက် အဆပေါင်းများစွာ နိမ့်ကျနေသည်။ ယိုစိမ့်မှုကို တွေ့ရှိပါက၊ SF6 ဓာတ်ငွေ့ယိုစိမ့်မှုကို အသုံးပြု၍ ယိုစိမ့်သည့်အချက်ကို တွေ့ရှိနိုင်သည်။ detector ပါဝါဖြတ်ပြီးနောက်၊ sealant သို့မဟုတ် O-ring ကိုအစားထိုးနိုင်သည်။ SF6 ဓာတ်ငွေ့သည် အဆိပ်မရှိ၊ မီးလောင်လွယ်သော်လည်း၊ အလွန်အကျွံ ယိုစိမ့်မှုသည် ပစ္စည်းများ၏ insulation နှင့် arc-extinguishing performance ကို ထိခိုက်နိုင်သည်။ ထုတ်ကုန်တပ်ဆင်ထားသည်။ SF6 ဓာတ်ငွေ့သိပ်သည်းဆထိန်းချုပ်ကိရိယာနှင့်အတူ; နှိုးစက်တန်ဖိုး (0.45±0.03MPa) နှင့် သော့ခတ်သည့်အခါ ဖိအားသည် အချက်ပေးသည်။ လော့ခ်ချမှုဖိအား (0.40±0.03MPa) အောက်တွင်ရှိသော ဖိအားသည် ဘေးကင်းလုံခြုံရေး အန္တရာယ်များကို ရှောင်ရှားနိုင်သည်။
