ဆာလဖာ Hexafluoride Circuit Breaker Switch 126kv

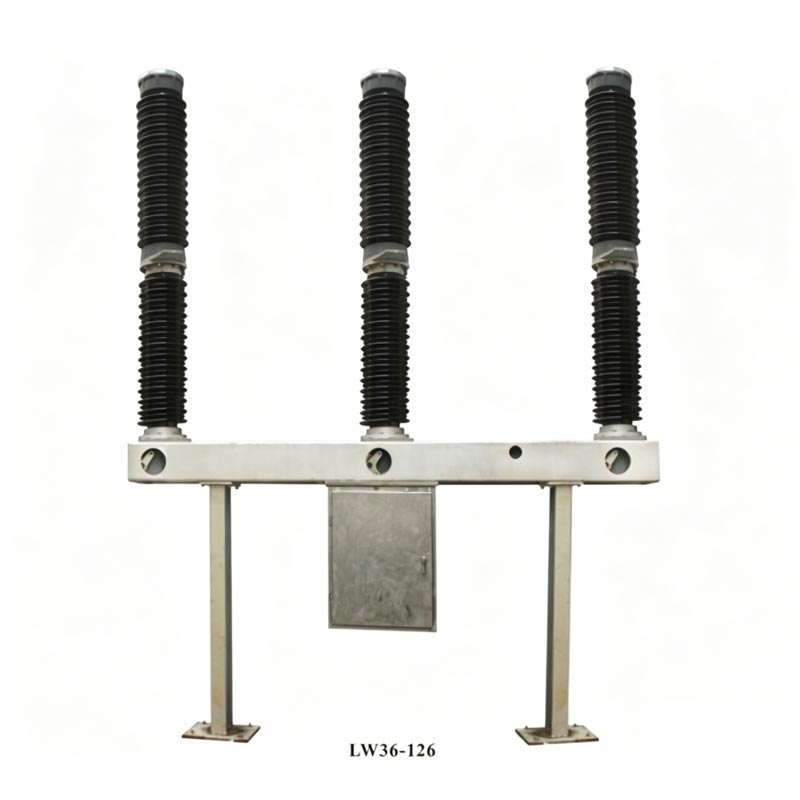

Usune LW36-110 Sulfur Hexafluoride Circuit Breaker Switch 126kV သည် ထိန်းချုပ်မှုနှင့် အကာအကွယ်အတွက် core device တစ်ခုဖြစ်သည်။ 110kV ဂီယာနှင့် အသွင်ပြောင်းစနစ်များ နှင့် ကြိုးပတ် circuit breaker နှင့် switching equipment အဖြစ်လည်း သုံးနိုင်သည်။ အဖွဲ့။ ထုတ်ကုန်သည် အဆင့်တစ်ခုစီကို ပံ့ပိုးမှုတစ်ခုအဖြစ် ပေါင်းစပ်ထည့်သွင်းထားသော self-energized arc-extinguishing တည်ဆောက်ပုံကို လက်ခံပါသည်။ single-break ယူနစ်။ အဆင့်သုံးဆင့်စလုံးကို တူညီသောဘောင်ပေါ်တွင် တပ်ဆင်ထားပြီး နွေဦးမှတဆင့် စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်မှုကို ရရှိစေသည်။ လည်ပတ်ယန္တရား။ ထုတ်ကုန်၏ထိပ်တွင် arc-extinguishing chamber ကြွေချုံ၊ အလယ်အပိုင်း၊ ကြွေထည်အကူနှင့်ဘောင်များပါ၀င်ပြီး လျှပ်စစ်ထိန်းချုပ်မှုအစိတ်အပိုင်းများပါရှိသော ယန္တရားသေတ္တာဖြစ်သည်။ ဘောင်အောက်တွင် ဆိုင်းငံ့ထားသောကြောင့် ကျစ်လစ်သော ဖွဲ့စည်းပုံနှင့် အဆင်ပြေသော လည်ပတ်မှုကို ရရှိစေပါသည်။

အဓိက အားသာချက်များ

1. တရားဝင်လိုက်နာမှု

တရုတ်စံနှုန်း GB1984-2003 "AC High Voltage Circuit Breakers" နှင့် IEC62271-100:2001 "High Voltage တို့နှင့် ကိုက်ညီသည် Switchgear နှင့် Controlgear—Part 100- High Voltage Circuit Breakers၊ ထုတ်ကုန်လိုက်နာမှုနှင့် ယုံကြည်စိတ်ချရမှုရှိစေရန် အသိအမှတ်ပြုလက်မှတ်။

2. သာလွန်စွမ်းဆောင်ရည်

တိုတောင်းသော arc ကိုဖြစ်ပေါ်စေသည့် "အပူရှိန်ချဲ့ခြင်း + အကူအညီပေးသောလေမှုတ်ခြင်း" arc extinguishing နိယာမကို အသုံးပြုသည် မီးငြိမ်းချိန်၊ တာရှည်လျှပ်စစ်သက်တမ်းနှင့် လည်ပတ်မှုနည်းသော ဆူညံသံ၊ အလွန်ကောင်းမွန်သော insulation နှင့် arc ဖြင့် SF6 ဓာတ်ငွေ့ကိုအသုံးပြုသည်။ ကြားခံအဖြစ် ငြှိမ်းသတ်နိုင်သော ဂုဏ်သတ္တိများ၊ လောင်ကျွမ်းခြင်းနှင့် ပေါက်ကွဲခြင်းအန္တရာယ်ကို ဖယ်ရှားပေးခြင်း၊ လူဦးရေ ထူထပ်သော ဒေသများ။

3. ယုံကြည်စိတ်ချရသောအထောက်အထား

နွေဦးလည်ပတ်သည့် ယန္တရားသည် စက်ယန္တရား 6000 ပတ်အထိ သက်တမ်းရှိပြီး နှစ်စဉ် SF6 ဓာတ်ငွေ့ယိုစိမ့်မှုနှုန်း ≤0.5% ရှိသည်။ နှင့် main circuit resistance သည် ≤80μΩ ဖြစ်သည်။ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ ဖြည့်သွင်းပြီး ထုတ်ကုန်တည်ငြိမ်မှုကို စစ်ဆေးသည့် ဒေတာကို စမ်းသပ်ပါ။

4. အားကောင်းသော လိုက်လျောညီထွေရှိမှု

ပတ်ဝန်းကျင် အပူချိန် အကွာအဝေး -30 ℃ မှ + 40 ℃ နှင့် အမြင့်ပေ ရှိသော ကြမ်းတမ်းသော ပြင်ပပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေစွာ လိုက်လျောညီထွေစွာ လိုက်လျောညီထွေစွာ အသုံးပြုနိုင်သည် ။ ≤3000 မီတာ။ လေတိုက်ခြင်း၊ ရေခဲနှင့် ငလျင်ဒဏ်ကို ခံနိုင်ရည်ရှိပြီး အမျိုးမျိုးသော လျှပ်စစ်ဓာတ်အား ပရောဂျက်အခြေအနေများ၏ လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

Sulfur Hexafluoride Circuit Breaker Switch 126kV သည် core parameters များနှင့်အတူ အလွန်ကောင်းမွန်သော လျှပ်စစ်စွမ်းဆောင်မှုကို ဂုဏ်ယူပါသည်။ 126kV ဓာတ်အားပေးစက်များ၏ မြင့်မားသော စံချိန်စံညွှန်းများနှင့် ကိုက်ညီပြီး ရှုပ်ထွေးသော ဓာတ်အားစနစ်များတွင် တည်ငြိမ်စွာ လည်ပတ်နိုင်စေပါသည်။ သော့အူတိုင် ကန့်သတ်ချက်များမှာ အောက်ပါအတိုင်းဖြစ်သည်။

Product Overall Structure

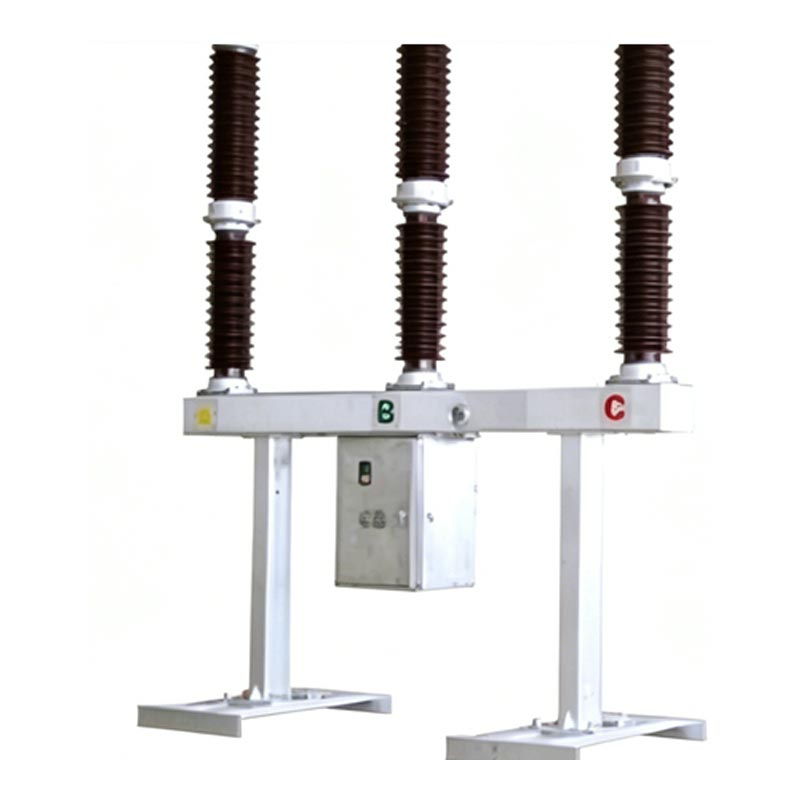

Sulphur Hexafluoride Circuit Breaker Switch 126kV တွင် အဆင့်သုံးဆင့်ပါဝင်ပြီး တစ်ခုချင်းစီတွင် ကိုယ်တိုင်အားဖြည့်ပေးသော၊ arc-extinguishing chamber၊ လျှပ်ကာပစ္စည်းပံ့ပိုးမှု၊ စုပ်ယူမှု၊ နှင့် ယိုစိမ့်မှုဒဏ်ခံဖွဲ့စည်းပုံ။ Static sealing ကိုအသုံးပြုသည်။ O-rings နှင့် sealant ၊ dynamic sealing သည် spring compression sealing ကိုအသုံးပြုပြီး လေဝင်လေထွက်ကောင်းကြောင်းအာမခံပါသည်။ ဟိ ဂီယာအပိုင်းသည် single-pole circuit breaker နှင့် operating mechanism ကို ထိထိရောက်ရောက် ထုတ်လွှင့်ပေးပါသည်။ လည်ပတ်မှုအင်အား; စပရိန်လည်ပတ်မှုယန္တရားတွင် manual, လျှပ်စစ်စွမ်းအင်ကိုပေးဆောင်သော built-in ယန္တရားသေတ္တာတစ်ခုရှိသည်။ သိုလှောင်မှု နှင့် ပြန်လည်သိမ်းဆည်းခြင်း လုပ်ဆောင်ချက်များကို လိုက်လျောညီထွေရှိပြီး ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို ပေးဆောင်သည်။

ထုတ်ကုန်လုပ်ငန်းအခြေခံမူ

1. ပိတ်ခြင်းအခြေအနေ- စနစ်လက်ရှိသည် terminals၊ stationary contacts၊ ရွေ့လျားသောအဆက်အသွယ်များ၊ ဆလင်ဒါများ၊ နှင့် အလယ်အလတ် အဆက်အသွယ်များ ၊ ပုံမှန် ပါဝါ ပို့လွှတ်မှု ကို သေချာစေသည် ။
2. ခလုတ်တိုက်ခြင်း လုပ်ဆောင်ချက်- လည်ပတ်မှု ယန္တရား၏ လုပ်ဆောင်ချက်အောက်တွင်၊ ရွေ့လျားနေသော အဆက်အသွယ်သည် အောက်ဘက်သို့ ရွေ့သွားပြီး တစ်ခုထုတ်ပေးသည်။ ရွေ့လျားခြင်းနှင့် stationary အဆက်အသွယ်များသီးခြားသောအခါလျှပ်စစ် arc; ဆလင်ဒါအတွင်းရှိ ဖိသိပ်ထားသော SF6 ဓာတ်ငွေ့သည် အက်ဆစ်ကို တိုက်သည်။ နော်ဇယ်မှတဆင့်၊ လက်ရှိ သုညကိုဖြတ်သွားသောအခါတွင် arc သည် ငြိမ်းသွားပါသည်။
3. SF6 ဓာတ်ငွေ့စနစ်- အပူချိန်လျော်ကြေးပေးသည့် ပေါင်းစပ် SF6 သိပ်သည်းဆမီတာနှင့် ထိန်းချုပ်ကိရိယာကို တပ်ဆင်ထားပြီး၊ ဓာတ်ငွေ့ဖိအားကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်နိုင်သည်။ ဖိအားနည်းလွန်းသောအခါ၊ အချက်ပေးသံတစ်ခု ပေါ်လာပြီး ယန္တရားလည်း ရှိသည်။ စက်ပိုင်းဆိုင်ရာ ပျက်စီးမှုကို ကာကွယ်ရန် သော့ခတ်ထားသည်။

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

လျှောက်လွှာကိစ္စ

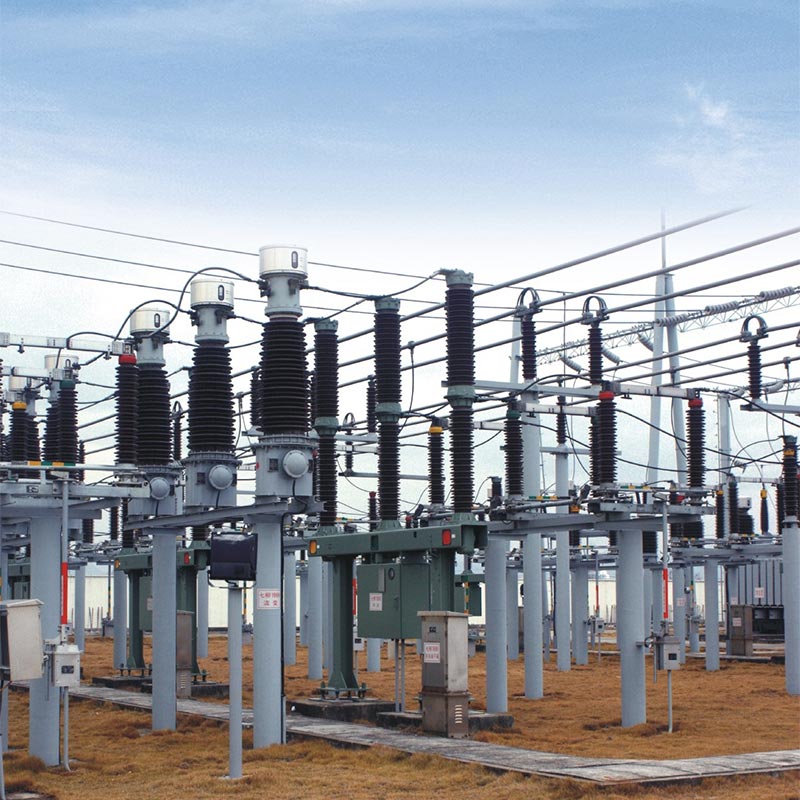

2024 ခုနှစ်တွင် Usune LW36-110 Sulfur Hexafluoride Circuit Breaker Switch 126kV ကို သော့ 110kV သို့ အောင်မြင်စွာ အသုံးချခဲ့သည်။ တရုတ်နိုင်ငံ မြောက်ပိုင်းတွင် ပို့လွှတ်ရေးနှင့် အသွင်ကူးပြောင်းရေး ပရောဂျက်။ ဒီပရောဂျက်ဟာ မလုံလောက်မှုပြဿနာကို ဖြေရှင်းဖို့ ရည်ရွယ်ပါတယ်။ ကျေးလက်နှင့် ဆင်ခြေဖုံးဒေသများတွင် လျှပ်စစ်ဓာတ်အား ပေးဝေနိုင်မှု၊ ပရောဂျက်နေရာသည် ကြီးမားသော အပူချိန် ကွာခြားချက် (-25 ℃ to +38 ℃) နှင့် မကြာခဏသဲမုန်တိုင်းများ တိုက်ခတ်ခြင်း၊ ပတ်ဝန်းကျင်လိုက်လျောညီထွေရှိမှုနှင့် ယုံကြည်စိတ်ချရမှုအပေါ် အလွန်မြင့်မားသောတောင်းဆိုမှုများ၊ ပါဝါပစ္စည်းကိရိယာ။

ဤပရောဂျက်အတွက် သတ်မှတ်ထားသော ပေးသွင်းသူအနေဖြင့် Usune သည် 28 LW36-110 circuit breakers များကို ပံ့ပိုးပေးခဲ့ပါသည်။ စက်ရုံက ပို့တယ်။ တပ်ဆင်ခြင်း၊ ခန့်အပ်ခြင်းနှင့် အစမ်းလုပ်ဆောင်ခြင်းအတွက် ဆိုဒ်တွင် လမ်းညွှန်မှုပေးရန်အတွက် ပရော်ဖက်ရှင်နယ်နည်းပညာရှင်များ။ ပြီးနောက် ရှစ်လကြာ တည်ငြိမ်သော လည်ပတ်မှုဖြင့် ထုတ်ကုန်သည် SF6 ဓာတ်ငွေ့ယိုစိမ့်မှုနှုန်းထက် အဆပေါင်းများစွာ မအောင်မြင်သဖြင့် ထုတ်ကုန်သည် ချို့ယွင်းချက်မရှိပေ။ စံသတ်မှတ်ချက်များ (အမှန်တကယ်စမ်းသပ်မှု ≤0.3%) နှင့် အဖွင့်နှင့်အပိတ် တုံ့ပြန်မှုမြန်နှုန်းသည် ပရောဂျက်ဒီဇိုင်းကို အပြည့်အဝ ဖြည့်ဆည်းပေးသည်။ စံနှုန်းများ။ စီမံကိန်းကို စတင်အကောင်အထည်ဖော်ပြီးနောက် ဒေသတွင်း မဟာဓာတ်အားလိုင်း တည်ငြိမ်ရေးကို ထိရောက်စွာ မြှင့်တင်ပေးခြင်း၊ စက်ကိရိယာများ ချို့ယွင်းမှုကြောင့် ဓာတ်အားပြတ်တောက်မှု လျော့ကျခဲ့ပြီး စီမံကိန်းပိုင်ရှင်နှင့် ဒေသခံတို့ထံမှ အသိအမှတ်ပြုမှု မြင့်မားစွာ ရရှိခဲ့သည်။ လျှပ်စစ်ဓာတ်အားဌာန၏ အလွန်ကောင်းမွန်သော ပတ်ဝန်းကျင် လိုက်လျောညီထွေရှိမှုနှင့် ယုံကြည်စိတ်ချရသော လည်ပတ်မှုစွမ်းဆောင်ရည်ကို အပြည့်အဝစစ်ဆေးခြင်း။ လက်တွေ့လုပ်ငန်းခွင်အခြေအနေများတွင် Usune 126kV SF6 ဆားကစ်ဖြတ်ကိရိယာ။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- Usune Sulfur Hexafluoride Circuit Breaker Switch 126kV ၏ ဝန်ဆောင်မှုသက်တမ်းသည် အဘယ်နည်း၊ ပြုပြင်ထိန်းသိမ်းရေးအချက်များ?

A1: ထုတ်ကုန်၏စက်ပိုင်းဆိုင်ရာသက်တမ်းမှာ 6000 cycles ဖြစ်ပြီး အကြံပြုထားသော စဉ်ဆက်မပြတ်လည်ပတ်မှုသက်တမ်းမှာ 12 နှစ်ဖြစ်သည်။ သော့ ပြုပြင်ထိန်းသိမ်းမှုအချက်များ- အပတ်စဉ် ပုံမှန်စစ်ဆေးခြင်း (အင်ဆူလင်ကြံ့ခိုင်မှု၊ SF6 ဓာတ်ငွေ့ဖိအား၊ စသည်ဖြင့်)။ နှစ်စဉ်ထိန်းသိမ်းမှု 3 နှစ်တိုင်း ( insulator တွင်လည်း သန့်ရှင်းရေး၊ ပင်မဆားကစ်ခံနိုင်ရည်ကို တိုင်းတာခြင်း စသည်)။ ထုတ်ကုန်ရောက်ရှိသောအခါ ပြုပြင်ထိန်းသိမ်းမှု အခြေအနေများ (ဥပမာ၊ စွမ်းရည်ပြည့် တာတိုပတ်လမ်း 20 ခု)၊ arc contacts၊ adsorbent နှင့် sealing rings အစားထိုးရန်လိုအပ်သည်။ ထုတ်လုပ်သူသည် ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ လမ်းညွှန်ချက်ပေးရန် ကျွမ်းကျင်ဝန်ထမ်းများကို စေလွှတ်မည်ဖြစ်သည်။

Q2- Usune LW36-110 circuit breaker ကို အမြင့်မြင့်နှင့် အအေးပိုင်းဒေသများတွင် အသုံးပြုနိုင်မည်လား။ အသင့်တော်ဆုံးကဘာလဲ အမြင့်?

A2: ဟုတ်တယ်။ ဤထုတ်ကုန်သည် ပြင်းထန်သော ပြင်ပပတ်ဝန်းကျင်များအတွက် အထူးဒီဇိုင်းထုတ်ထားပြီး မြင့်မားသောနေရာများတွင် လိုက်လျောညီထွေဖြစ်အောင် လုပ်ဆောင်နိုင်သည်။ အမြင့်နှင့်အနိမ့်အပူချိန်။ အမြင့် 3000 မီတာအထိ သင့်တော်ပြီး အပူချိန်ကို အနိမ့်ဆုံးအထိ ခံနိုင်ရည်ရှိသည်။ -30 ℃အဖြစ်၊ တရုတ်နိုင်ငံအနောက်ပိုင်းကဲ့သို့သော အမြင့်ပေနှင့် အအေးပိုင်းဒေသများ၏ လိုအပ်ချက်များကို အပြည့်အဝဖြည့်ဆည်းပေးသည်။ ထိုမျှသာမက၊ ယန္တရားသေတ္တာတွင် မိုးရွာခြင်း၊ နှင်းများနှင့် ပြင်းထန်သော အအေးမိချိန်များတွင် အစိုဓာတ်နှင့် အေးခဲခြင်းများကို အကာအကွယ်ပေးသည့် ပါ၀င်သော အပူပေးစက်ပါရှိသည်။ ရာသီများ တည်ငြိမ်စွာ လည်ပတ်နိုင်စေရန်။

Supplier နှင့် After-Sales Service

Zhejiang Usune Electric Co., Ltd. သည် တရုတ်နိုင်ငံရှိ ဗို့အားမြင့် ဓာတ်အားပေးစက်များ၏ ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူအဖြစ်၊ ပြီးပြည့်စုံသော ထုတ်လုပ်မှုလိုင်းနှင့် တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှုစနစ်တစ်ခု ပိုင်ဆိုင်သည်။ စက်ရုံတွင် အဆင့်မြင့်တပ်ဆင်ထားသည်။ စမ်းသပ်ကိရိယာများနှင့် ထုတ်ကုန်တစ်ခုစီသည် ဖုန်စုပ်ခြင်း၊ ဓာတ်ငွေ့ဖြည့်သွင်းခြင်းနှင့် စက်ပိုင်းဆိုင်ရာ စွမ်းဆောင်ရည် စမ်းသပ်ခြင်းတို့ကို ခံယူရသည်။ ထုတ်ကုန်အရည်အသွေးသေချာစေရန် စက်ရုံမှထွက်ခွာပါ။ ယုံကြည်စိတ်ချရသော ပေးသွင်းသူတစ်ဦးအနေဖြင့် Usune သည် တစ်နေရာတည်းတွင် ရောင်းချပြီးနောက် ဝန်ဆောင်မှုကို ပံ့ပိုးပေးပါသည်။ လုပ်ငန်းခွင်တွင် တပ်ဆင်ခြင်းဆိုင်ရာ လမ်းညွှန်မှု၊ ခန့်အပ်မှု၊ ပြုပြင်ထိန်းသိမ်းမှု သင်တန်းနှင့် အပိုပစ္စည်းများ ထောက်ပံ့မှု အပါအဝင်။ ပညာရှင်တစ်ဦး နည်းပညာအဖွဲ့သည် သုံးစွဲသူများ၏ လိုအပ်ချက်များကို ချက်ခြင်းတုံ့ပြန်ပြီး စက်၏ရေရှည်တည်ငြိမ်စွာလည်ပတ်မှုကိုသေချာစေသည်။
