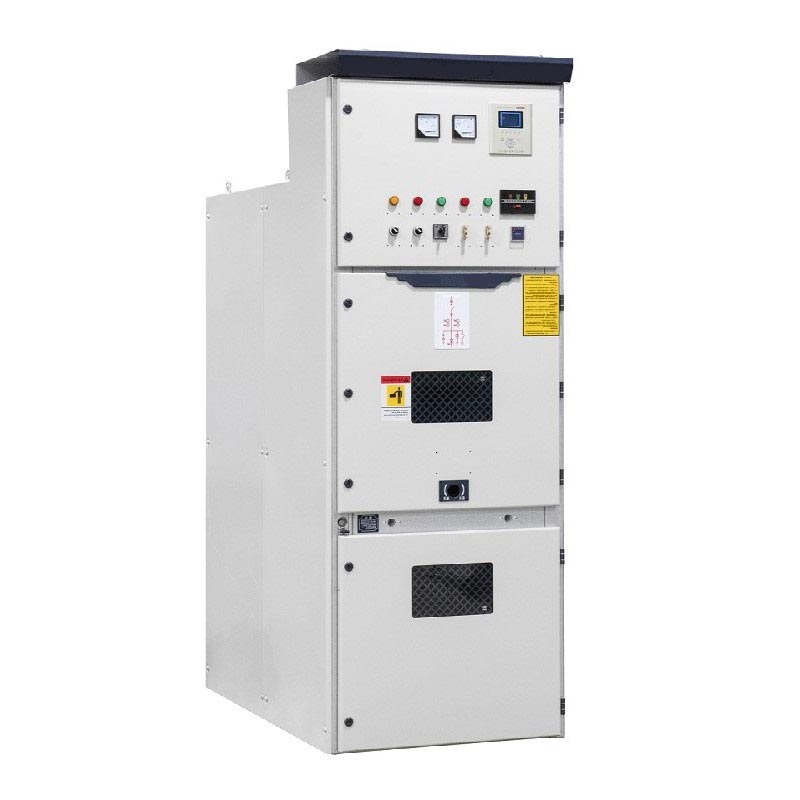

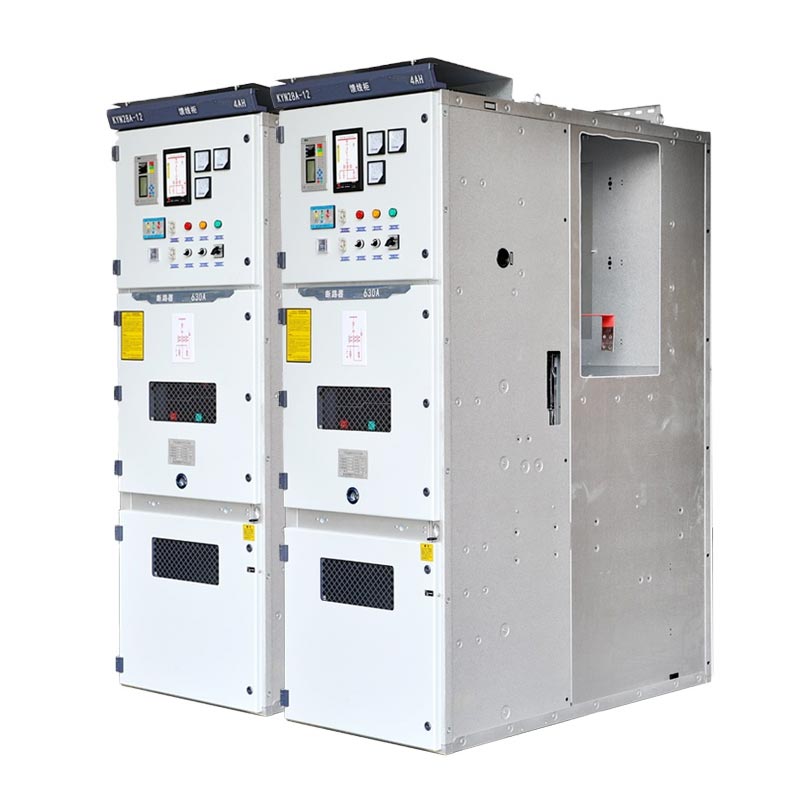

အလတ်စား ဗို့အား 11kv Indoor Vcb Panel

Usune Medium Voltage 11kV Indoor VCB Panel (KYN28 series) သည် သံချပ်ကာ၊ ဆုတ်ခွာနိုင်သော၊ သတ္တုဖြင့် အလုံပိတ်ခလုတ်တစ်ခုဖြစ်သည်။ ဘေးကင်းပြီး ထိရောက်သော ဧည့်ခံမှု၊ ဖြန့်ဖြူးမှု၊ ထိန်းချုပ်မှုနှင့် အလယ်အလတ်ဗို့အားလျှပ်စစ်ဓာတ်အားလိုင်းများ၏ အကာအကွယ်အတွက် ဒီဇိုင်းထုတ်ထားသည်။ အဲဒါ ပုံမှန်နှင့် အမှားအယွင်း နှစ်ခုလုံးအောက်တွင် တည်ငြိမ်သော စနစ်လည်ပတ်မှုကို သေချာစေရန် ဓာတ်အားစနစ်ရှိ core distribution unit တစ်ခုဖြစ်သည်။ အခြေအနေများ

- အသုံးချနိုင်သော စနစ်များ: 3.6～12kV / 24kV သုံးဆင့် AC 50/60Hz
- စံနှုန်းများ- IEC 62271-200၊ GB 3906၊ DL/T 404
- အဓိကဖွဲ့စည်းပုံ: သံချပ်ကာ သတ္တုအကာအရံများ၊ ဖြုတ်တပ်နိုင်သော တွန်းလှည်းဖွဲ့စည်းပုံ
- ကာကွယ်မှုအဆင့်သတ်မှတ်ချက်- Cabinet IP4X၊ အတွင်းခန်း IP2X

အနိမ့်ဗို့အားခလုတ်ဂီယာ

အလယ်အလတ်ဗို့အားခလုတ်ဂီယာ

မော်ဒယ်နှင့် နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

1. မော်ဒယ်စီးရီး

2. ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

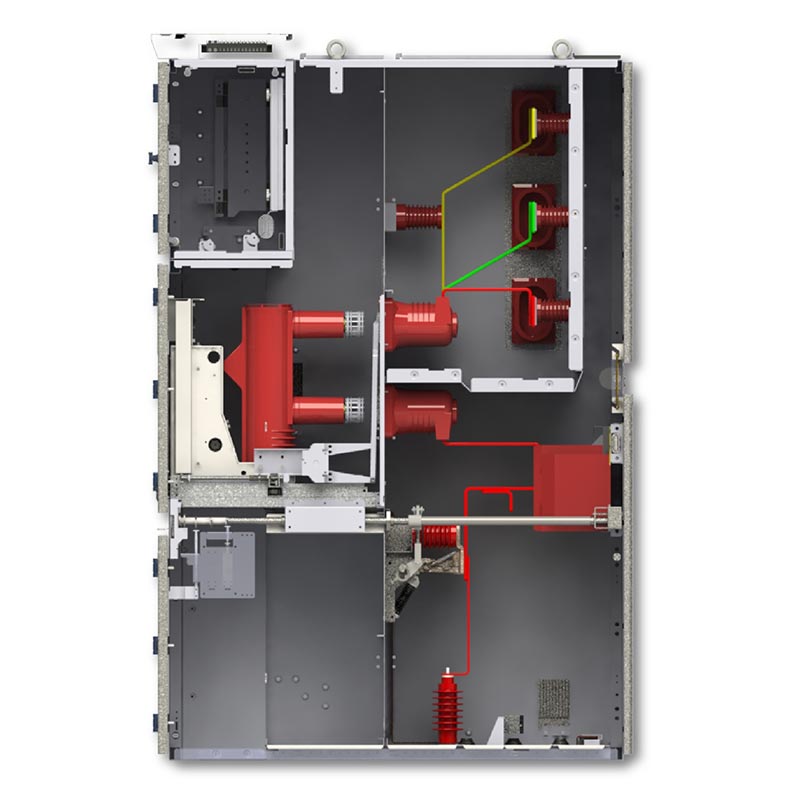

Structure နှင့် Compartment Design

Medium Voltage 11kV Indoor Vcb Panel သည် အမှီအခိုကင်းသော မြေစိုက်သတ္တုအကွက်ငါးခုကို ခွဲထုတ်ရန်အတွက် သံပြားများကို အသုံးပြုထားသည်။ အပြစ်အနာအဆာများ ပျံ့နှံ့မှုကို ထိထိရောက်ရောက် နှိမ်နှင်းပြီး ကိုယ်ရေးကိုယ်တာ လုံခြုံရေးကို အာမခံသည်-

1. Circuit Breaker Compartment- Built-in ဖြုတ်တပ်နိုင်သော ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာတွန်းလှည်း (VS1/ZN63A၊ VD4 စသည်ဖြင့်) တပ်ဆင်ထားပါသည်။ စက်ပိုင်းဆိုင်ရာ အပြန်အလှန် ချိတ်ဆက်မှုဖြင့် တွန်းလှည်းအား အလုပ်လုပ်ခြင်း၊ စမ်းသပ်ခြင်းနှင့် အဆက်ပြတ်နေသော ရာထူးများကြား ပြောင်းနိုင်စေခြင်း။

2. Busbar Compartment- ပင်မ busbar များနှင့် အကိုင်းအခက် busbar များပါ၀င်သည်၊ အခြားအကန့်များမှ လုံးဝခွဲထုတ်ထားသည်။ အမှားအယွင်း ပြန့်ပွားမှုကို တားဆီးသည်။

3. Cable Compartment- လက်ရှိထရန်စဖော်မာ (CTs)၊ ဗို့အားထရန်စဖော်မာ (PTs)၊ grounding switches များ တပ်ဆင်ထားပြီး၊ cable terminals များနှင့် cable ချိတ်ဆက်မှုနှင့် ကာကွယ်မှုအတွက် surge arresters များ။

4. ထိန်းချုပ်ကိရိယာအခန်း- အကာအကွယ်ထပ်ဆင့်များ၊ တူရိယာများ၊ ထိန်းချုပ်ခလုတ်များ၊ အချက်ပြမီးများနှင့် အိမ်များ၊ စောင့်ကြည့်ခြင်းနှင့် လည်ပတ်ခြင်းအတွက် ဒုတိယပတ်လမ်းများ။

5. Pressure Relief Channel- ထိပ်တွင် ဖိအားသက်သာသည့် ကိရိယာကို တပ်ဆင်ထားပြီး ဖိအားနှင့် ဓာတ်ငွေ့များကို ဘေးကင်းစွာ လွှတ်ပေးရန်၊ အတွင်းပိုင်း ချို့ယွင်းချက်များကြောင့် အစိုးရအဖွဲ့ ထိခိုက်မှုနှင့် ဝန်ထမ်းများ ထိခိုက်ဒဏ်ရာရခြင်းမှ ကာကွယ်ပေးခြင်း။

အဓိကအင်္ဂါရပ်များနှင့် အားသာချက်များ

1. ဖြုတ်တပ်နိုင်သော လက်တွန်းလှည်း ဒီဇိုင်း- အလတ်စား ဗို့အား 11kV Indoor Vcb Panel လက်ကိုင်လှည်းကို အပြည့်အဝ လဲလှယ်နိုင်သည်၊ ခွင့်ပြုသည် ပြီးပြည့်စုံသော busbar ပြတ်တောက်မှု မလိုအပ်ဘဲ လျင်မြန်စွာ စစ်ဆေးခြင်းနှင့် အစားထိုးခြင်းအတွက် စက်ရပ်ချိန်ကို သိသိသာသာ လျှော့ချပေးသည်။
2. ပြီးပြည့်စုံသော ငါး-ကြိုတင်ကာကွယ်မှု စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်ခြင်း-
- circuit breaker များ မတော်တဆ အဖွင့်အပိတ်များကို ကာကွယ်ပေးပါသည်။
- ဆားကစ်ဘရိတ်ကာတွန်းလှည်းကို တွန်းချခြင်း သို့မဟုတ် ဆွဲခြင်းအား တွန်းလှန်ခြင်းမှ ကာကွယ်ပေးသည်။
- အားဖြည့်နေစဉ်တွင် grounding switch ၏ မတော်တဆပိတ်ခြင်းကို ကာကွယ်ပေးသည်။
- အပိတ်အနေအထားရှိသည့်အခါ grounding switch အား အားကောင်းစေသည်။
- အားဖြည့်ခန်းထဲသို့ မတော်တဆဝင်ရောက်မှုကို တားဆီးပေးသည်။

3. Fully Enclosed Independent Compartments- သတ္တုအပိုင်းများသည် သီးခြားလုပ်ဆောင်နိုင်သော ဧရိယာများကို ထိရောက်စွာ ချိုးဖျက်ပေးခြင်း၊ ပြန့်ပွားခြင်းနှင့် အပြန်အလှန် စွက်ဖက်ခြင်း။

4. Front Operation and Maintenance- လုပ်ငန်းဆောင်ရွက်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှု အားလုံးသည် အစိုးရအဖွဲ့၏ ရှေ့ပိုင်းမှ ပြီးမြောက်နိုင်သည်၊ တပ်ဆင်နေရာချွေတာခြင်း။

5. မြင့်မားသောယုံကြည်စိတ်ချရမှုနှင့် မြင့်မားသောဘေးကင်းမှု- မြင့်မားသော insulation အဆင့်များနှင့် နိုင်ငံတကာ ပင်မစံနှုန်းများနှင့် ကိုက်ညီပါသည်။ ခိုင်ခံ့သောအမှားခံနိုင်ရည်။

6. Modular ဒီဇိုင်း- အဝင်လိုင်း ကက်ဘိနက်၊ အထွက်လိုင်း ကက်ဘိနက်၊ မီတာတိုင်းတာရေး ဗီရို၊ busbar အပိုင်း ကက်ဘိနက် စသည်တို့

ပင်မအပလီကေးရှင်းအခြေအနေများ

1. Incoming Line Cabinet (Power Grid Reception)

2. Outgoing Line Cabinet (ဝန်တင်များ၊ မော်တာများနှင့် ထရန်စဖော်မာများသို့ ပါဝါဖြန့်ဝေမှု)

3. Motor Control Cabinet (ကြီးမားသော မော်တော်စတင်ဖွင့်ခြင်း၊ ရပ်ခြင်း၊ နှင့် ကာကွယ်ခြင်း)

4. Transformer Feeder Cabinet (ဖြန့်ဖြူးရေး Transformer Protection)

5. Busbar Sectioning Cabinet ( Busbar Sectioning and Automatic Transfer Switching )

အမှန်တကယ် လျှောက်လွှာကိစ္စများ

Case 1- Jiangsu ပြည်နယ်ရှိ ကြီးမားသော ရေနံဓာတုစက်မှုဥယျာဉ်

စီမံကိန်းစိန်ခေါ်မှုများ- ရေနံဓာတုစက်ရုံတွင် ဓာတ်အားထောက်ပံ့မှုအဆက်မပြတ်မှု၊ ဘေးကင်းမှုနှင့် လိုအပ်ချက်များအတွက် အလွန်မြင့်မားသောလိုအပ်ချက်များရှိသည်။ အမှားခံနိုင်ရည်ရှိခြင်း၊ ရေရှည်တည်ငြိမ်သောလည်ပတ်မှုလိုအပ်သည်။
ဖြေရှင်းချက်- 36 Usune KYN28A-12 ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာဗီဒိုများကို စနစ်အဝင်နှင့်အထွက်လိုင်းများအတွက်လည်းကောင်း၊ ကြီးမားသောမော်တာထိန်းချုပ်မှု။
လည်ပတ်မှုရလဒ်များ- ကြီးကြီးမားမား ချို့ယွင်းချက်မရှိဘဲ ၈ နှစ်ကျော်ကြာ အဆက်မပြတ် တည်ငြိမ်သော လည်ပတ်မှု၊ overload နှင့် short-circuit များကို အနှောင့်အယှက်မရှိ ထုတ်လုပ်မှုကို သေချာစေသည်။

Case 2- Zhejiang ပြည်နယ်ရှိ ကူးသန်းရောင်းဝယ်ရေး ရှုပ်ထွေးမှု

ပရောဂျက်စိန်ခေါ်မှုများ- အထပ်မြင့်အဆောက်အအုံ၏ ဓာတ်အားဖြန့်ဖြူးရေးအခန်းတွင် ကန့်သတ်နေရာ၊ ကျစ်လျစ်သော၊ ဘေးကင်းရန် လိုအပ်ပြီး၊ ထိန်းသိမ်းရလွယ်ကူသော စက်ကိရိယာများ။
ဖြေရှင်းချက်- ရှေ့သို့ဝင်ရောက်နိုင်သော ဖွဲ့စည်းပုံဖြင့် 22 Usune KYN28A-12 ခလုတ်ဂီယာယူနစ်များကို ပြင်ဆင်ပါ။
လည်ပတ်မှုရလဒ်များ- မြင့်မားသောအာကာသအသုံးချမှု၊ အဆင်ပြေသောထိန်းသိမ်းမှု၊ နှင့်ထိုကဲ့သို့သောအရေးကြီးသောဝန်များအတွက်ယုံကြည်စိတ်ချရသောကာကွယ်မှု အဆောက်အဦ မီးအလင်းရောင်၊ လေအေးပေးစက် နှင့် မီးကာကွယ်မှုအဖြစ်။

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမေးအဖြေများ

Q1- KYN28A-12 နှင့် KYN28-24 အကြား ကွာခြားချက်ကား အဘယ်နည်း။

A- အဓိကကွာခြားချက်မှာ အဆင့်သတ်မှတ်ဗို့အားအဆင့်ဖြစ်သည်- KYN28A-12 သည် 12kV (10kV အတန်းအစား) စနစ်များအတွက် သင့်လျော်သော်လည်း၊ KYN28-24 သည် 24kV (20kV အတန်းအစား) စနစ်များအတွက် သင့်လျော်သည်။ နှစ်ခုလုံးကို ၎င်းတို့၏ သက်ဆိုင်ရာ ဗို့အားအဆင့်အလိုက် ဒီဇိုင်းထုတ်ထားသည်။ လျှပ်ကာအကွာအဝေး၊ လျှပ်ကာအစိတ်အပိုင်းရွေးချယ်မှုနှင့် အတွင်းပိုင်းအစိတ်အပိုင်းအဆင့်သတ်မှတ်ထားသော ကန့်သတ်ဘောင်များ။

Q2- ပို့ကုန်ပရောဂျက်များအတွက် Usune သည် ဤလေဟာနယ် ဆားကစ်ဖြတ်ကာ ကက်ဘိနက်ကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် Usune သည် ပရောဂျက်လိုအပ်ချက်များနှင့်အညီ ဘောင်များကို ချိန်ညှိနိုင်သည်။ IEC နှင့် ANSI ကဲ့သို့သော မတူညီသော ဒေသဆိုင်ရာ စံနှုန်းများနှင့် circuit breaker မော်ဒယ်များ၊ အကာအကွယ် relays များကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပြီး၊ အတိုင်းအတာများ။

Q3- Medium Voltage 11kV Indoor Vcb Panel ၏ ဝန်ဆောင်မှုသက်တမ်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုစက်ဝန်းသည် အဘယ်နည်း။

A: ပုံမှန်ထိန်းသိမ်းမှုအခြေအနေအောက်တွင်၊ ဒီဇိုင်းထုတ်ထားသောဝန်ဆောင်မှုသက်တမ်းသည် နှစ် 20-30 ဖြစ်သည်။ အဓိကအားဖြင့် ပြုပြင်ထိန်းသိမ်းမှု လုပ်ရိုးလုပ်စဉ် insulation testing၊ circuit breaker characteristic checks နှင့် relay calibration တို့ ပါဝင်သည်။ ဆုတ်ခွာနိုင်သော တွန်းလှည်း ဖွဲ့စည်းတည်ဆောက်ပုံသည် လျင်မြန်စွာ အစားထိုးနိုင်စေပြီး ပြုပြင်ထိန်းသိမ်းမှုရပ်နားချိန်ကို သိသိသာသာ လျှော့ချပေးသည်။
