Air Insulated Ring Main Unit RMU ဆိုတာ ဘာလဲ နှင့် Power Distribution ကို မည်ကဲ့သို့ တိုးတက်စေသနည်း။

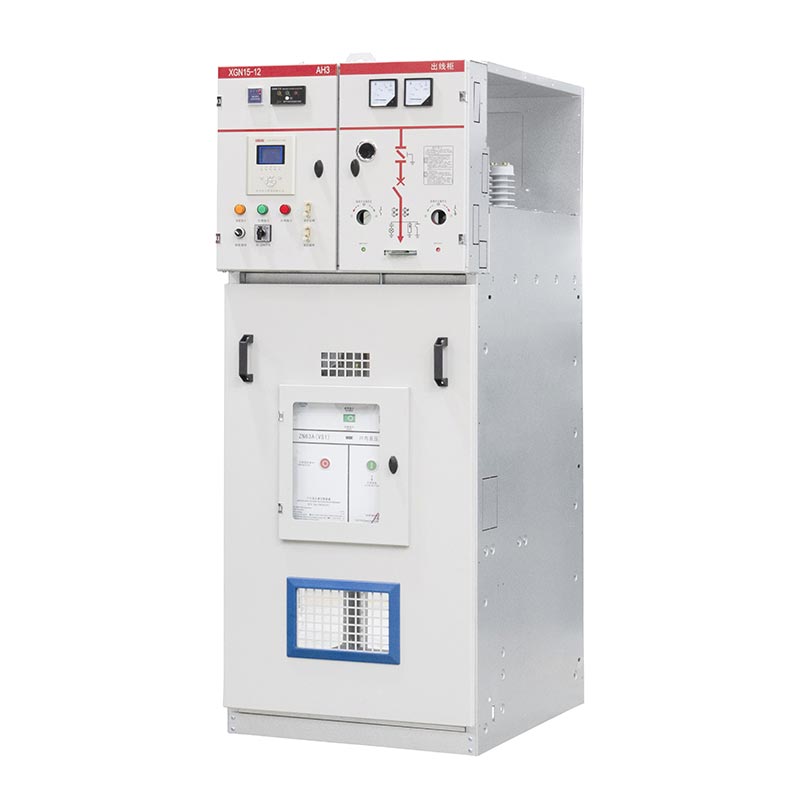

1. Air Insulated Ring Main Unit RMU ဆိုတာဘာလဲ။

တစ်ခုair insulated ring main unit RMUဖြန့်ဖြူးမှုကွန်ရက်တစ်ခုတွင် ချိတ်ဆက်ရန်၊ ထိန်းချုပ်ရန်နှင့် ခွဲထုတ်ရန် ဒီဇိုင်းထုတ်ထားသည့် အလယ်အလတ်ဗို့အားလျှပ်စစ် switchgear တပ်ဆင်မှုတစ်ခုဖြစ်သည်။ ၎င်းသည် SF₆ ဓာတ်ငွေ့ကို ထိုအခန်းများတွင် ပင်မလျှပ်ကာပစ္စည်းအဖြစ် အားကိုးမည့်အစား သက်ဆိုင်ရာ စွမ်းအင်သုံး အစိတ်အပိုင်းများအနီးရှိ လျှပ်ကာပစ္စည်းအဖြစ် လေထုကို အသုံးပြုသည်။

ဝေါဟာရring main ယူနစ်လက်စွပ်ဖြန့်ချီရေး အစီအစဉ်တွင် စက်ပစ္စည်းများ၏ အခန်းကဏ္ဍကို ဖော်ပြသည်။ ကွန်ရက်ဒီဇိုင်းနှင့် လည်ပတ်ဖွဲ့စည်းမှုပုံစံက ၎င်းအား ခွင့်ပြုသောအခါတွင် မတူညီသော လမ်းကြောင်းများမှ ဓာတ်အားခွဲရုံသို့ ဓာတ်အားရောက်ရှိရန် ဖြန့်ဖြူးရေးအချက်များစွာကို ချိတ်ဆက်ပေးသည့် အဝိုင်းသည် ပုံမှန်အားဖြင့် ချိတ်ဆက်ပေးသည်။ RMU တစ်ခုသည် ကျစ်လစ်သိပ်သည်းသော အကာအရံတစ်ခုအတွင်း ကူးပြောင်းခြင်းလုပ်ဆောင်ချက်များစွာကို ပေါင်းစပ်ပေးသည်၊၊ ဖြန့်ဖြူးမှုအော်ပရေတာများသည် feeders နှင့် transformer ချိတ်ဆက်မှုများကို စီမံခန့်ခွဲပေးသည်။

လျှပ်စစ်ဗို့အားကိုပြောင်းလဲပေးသော ဖြန့်ဖြူးရေးထရန်စဖော်မာနှင့်မတူဘဲ RMU သည် အလယ်အလတ်ဗို့အားဆားကစ်များ၏ ချိတ်ဆက်မှုနှင့် အဆက်ဖြတ်ခြင်းကို စီမံခန့်ခွဲသည်။ ၎င်း၏ဖွဲ့စည်းပုံအပေါ်မူတည်၍ ၎င်းသည် fuses သို့မဟုတ် circuit breakers များမှ load switching၊ isolation, earthing နှင့် feeder protection တို့ကို ပေးစွမ်းနိုင်သည်။

Air insulated RMU များကို အင်ဂျင်နီယာများမှ ရှင်းလင်းစွာသတ်မှတ်ထားသော switching functions များ၊ gas-free insulation အစီအစဉ် နှင့် installation environment နှင့် ကိုက်ညီသော configuration ကို လိုအပ်သည့် application များတွင် အသုံးပြုပါသည်။ တစ်ခုသတ်မှတ်ခြင်းမပြုမီ၊ ပရောဂျက်အဖွဲ့သည် စနစ်ဗို့အား၊ ချို့ယွင်းမှုအဆင့်၊ လည်ပတ်မှုအစီအစဉ်၊ ရနိုင်သောနေရာနှင့် သက်ဆိုင်သည့် အသုံးဝင်မှုလိုအပ်ချက်များကို အတည်ပြုသင့်သည်။

2. Air Insulated RMU သည် မည်သို့အလုပ်လုပ်သနည်း။

လေဝင်လေထွက် လျှပ်ကာ RMU သည် အဝင် ring feeders နှင့် outgoing distribution circuits များကြား ချိတ်ဆက်မှုများကို ထိန်းချုပ်ခြင်းဖြင့် လျှပ်စစ်စွမ်းအင်ကို စီမံခန့်ခွဲပါသည်။ ပုံမှန်သုံးလမ်းအစီအစဉ်တွင်၊ လုပ်ဆောင်နိုင်သောယူနစ်နှစ်ခုသည် ring cable အပိုင်းများကို ချိတ်ဆက်ပေးကာ တတိယတစ်ခုသည် ထောက်ပံ့မှု သို့မဟုတ် local transformer feeder ကို ကာကွယ်ပေးပါသည်။

ပုံမှန်ဖြန့်ဝေခြင်းလုပ်ငန်း

ပုံမှန်လည်ပတ်နေစဉ်အတွင်း၊ switching devices များကို network ၏ခွင့်ပြုထားသောလည်ပတ်မှုအစီအစဉ်အရ နေရာချထားပါသည်။ ဖြန့်ချီရေးကွန်ရက်များစွာသည် ပုံမှန်အတိုင်းအဖွင့်ပွိုင့်နှင့်အတူ ring-shaped cable layout ကိုအသုံးပြုသည်။ ဤအစီအစဉ်သည် ကွင်းတစ်ခုလုံးကို အပိတ်ကွင်းအဖြစ် မလိုအပ်ဘဲ အစားထိုးထောက်ပံ့ရေးလမ်းကြောင်းကို ထိန်းသိမ်းထားသည်။

Fault Isolation နှင့် Supply ပြန်လည်ထူထောင်ခြင်း။

ကေဘယ်အပိုင်းတစ်ခုတွင် အမှားအယွင်းတစ်ခု ဖြစ်ပေါ်လာပါက၊ အကာအကွယ်ကိရိယာများသည် ဒီဇိုင်းထုတ်ထားသည့်အတိုင်း ချွတ်ယွင်းမှုကို ရှာဖွေတွေ့ရှိ သို့မဟုတ် နှောင့်ယှက်နိုင်ပြီး အော်ပရေတာများ သို့မဟုတ် အတည်ပြုထားသော အလိုအလျောက်စနစ်စနစ်က ထိခိုက်မှုအပိုင်းကို ခွဲထုတ်ထားစဉ်။ စက်ကိရိယာအဆင့်သတ်မှတ်ချက်များ၊ ကွန်ရက်စွမ်းဆောင်ရည်၊ အကာအကွယ်ညှိနှိုင်းမှုနှင့် ကူးပြောင်းမှုလုပ်ထုံးလုပ်နည်းများကို ခွင့်ပြုပေးခြင်းဖြင့် ကျန်ရှိနေသော ကျန်းမာသောကွန်ရက်ကို အစားထိုး feeder မှတစ်ဆင့် ပြန်လည်ရယူနိုင်ပါသည်။

load switching ကို fault interruption နဲ့ ခွဲခြားသိဖို့ အရေးကြီးတယ်။ သတ်မှတ်ထားသော switching တာဝန်များအတွက် load break switch ကို ဒီဇိုင်းထုတ်ထားပါသည်။ တိုတောင်းသော ဆားကစ်လျှပ်စီးကြောင်းတိုင်းကို နှောင့်ယှက်သည်ဟု မယူဆသင့်ပါ။ အမှားကာကွယ်မှုတွင် ညှိနှိုင်းထားသော fuse-switch ပေါင်းစပ်မှု သို့မဟုတ် သင့်လျော်သော ကာကွယ်မှု ထပ်လောင်းပါရှိသော circuit breaker တစ်ခု လိုအပ်နိုင်သည်။

3. Air Insulated RMU ၏ အဓိက အစိတ်အပိုင်းများကား အဘယ်နည်း။

အတိအကျအတွင်းပိုင်း အပြင်အဆင်သည် ထုတ်လုပ်သူနှင့် မော်ဒယ်အလိုက် ကွဲပြားသော်လည်း ဒီဇိုင်းအများစုသည် switching devices, conductors, insulation structures, safety mechanisms, and optional monitoring equipment တို့ကို ပေါင်းစပ်ထားသည်။

Load Break ခလုတ်များ

Load break switches များသည် ၎င်းတို့၏ သတ်မှတ်ထားသော ပုံမှန် load-switching အခြေအနေများအောက်တွင် ဆားကစ်များကို ချိတ်ဆက်ခြင်း သို့မဟုတ် ချိတ်ဆက်မှုဖြတ်တောက်ခြင်း ring configuration တွင်၊ ၎င်းတို့သည် အော်ပရေတာများအား အဝင်နှင့်အထွက် cable အပိုင်းများကို ထိန်းချုပ်ရန် ခွင့်ပြုသည်။ ၎င်းတို့၏ အဆင့်သတ်မှတ်မှု၊ ဖောက်ထွင်းမှုနှင့် အချိန်တိုအတွင်း ခံနိုင်ရည်ရှိမှုတို့သည် ရည်ရွယ်ထားသည့် တာဝန်နှင့် ကိုက်ညီရမည်ဖြစ်သည်။

Busbar များနှင့် လျှပ်စစ်ချိတ်ဆက်မှုများ

Busbar များသည် အလုပ်လုပ်သော ယူနစ်များကြား လျှပ်ကူးလမ်းကြောင်းများကို ပေးဆောင်သည်။ ၎င်းတို့၏ ပစ္စည်း၊ အပိုင်းဖြတ်ပိုင်း၊ ချိတ်ဆက်မှု အရည်အသွေးနှင့် အပူဒီဇိုင်းများသည် လက်ရှိသယ်ဆောင်နိုင်စွမ်းနှင့် အပူချိန်မြင့်တက်မှုကို ထိခိုက်စေပါသည်။ ကေဘယ်ကြိုးဖြတ်ခြင်းများသည် သတ်မှတ်ထားသော ကေဘယ်အမျိုးအစားနှင့် တပ်ဆင်မှုအစီအစဉ်တို့နှင့်လည်း ကိုက်ညီမှုရှိရပါမည်။

Earthing Switches နှင့် Interlocks များ

အတည်ပြုထားသော လည်ပတ်မှုအစီအစဥ်ကို ခွင့်ပြုသောအခါတွင် Earthing switches များသည် သတ်မှတ်ထားသော သီးခြား circuit အပိုင်းများကို grounding လုပ်ခြင်းကို ပံ့ပိုးပေးပါသည်။ စက်ပိုင်းဆိုင်ရာ သို့မဟုတ် လျှပ်စစ် သော့ခတ်မှုများသည် တားမြစ်ထားသော ကူးပြောင်းခြင်း လုပ်ငန်းများကို တားဆီးရန် ကူညီပေးသည်။ ဤယန္တရားများသည် အရေးကြီးသော်လည်း သက်ဆိုင်ရာ ဘေးကင်းရေးလုပ်ထုံးလုပ်နည်းအရ သီးခြားခွဲထုတ်ခြင်းနှင့် ဗို့အားမရှိခြင်းကို စိစစ်ခြင်းတို့ကို အစားမထိုးပါ။

Fuse-Switch ပေါင်းစပ်မှုများ သို့မဟုတ် Circuit Breakersများ

Transformer feeders များသည် fuse-switch ပေါင်းစပ်မှု သို့မဟုတ် အကာအကွယ် relay များပါရှိသော circuit breaker ကို အသုံးပြုနိုင်သည်။ သင့်လျော်သောဖြေရှင်းချက်သည် ထရန်စဖော်မာဝိသေသလက္ခဏာများ၊ မျှော်မှန်းထားသည့်အမှားအယွင်းများ၊ ရွေးချယ်မှုလိုအပ်ချက်များနှင့် ကွန်ရက်ကာကွယ်မှုအတွေးအခေါ်တို့အပေါ် မူတည်သည်။

လျှပ်ကာများ၊ အရံအတားများနှင့် စောင့်ကြည့်ရေး ဆက်စပ်ပစ္စည်းများ

Insulating သည် လိုအပ်သော လျှပ်စစ်ရှင်းလင်းမှုများကို ထိန်းသိမ်းထားပြီး တိုက်ရိုက်အစိတ်အပိုင်းများကို ပံ့ပိုးပေးသည်။ အရံအတားသည် ထုတ်ကုန်အတွက် သတ်မှတ်ထားသော ပတ်ဝန်းကျင်နှင့် စက်ပိုင်းဆိုင်ရာ အခြေအနေများမှ စက်ပစ္စည်းများကို ကာကွယ်ပေးသည်။ ရွေးချယ်နိုင်သော ဗို့အားအညွှန်းကိန်းများ၊ အမှားလမ်းကြောင်းညွှန်ကိန်းများ၊ မော်တာအော်ပရေတာများနှင့် ဆက်သွယ်ရေးကိရိယာများသည် စနစ်တကျပေါင်းစပ်ထားသောအခါတွင် လုပ်ငန်းလည်ပတ်မြင်နိုင်စွမ်းနှင့် အဝေးထိန်းခလုတ်များကို ပိုမိုကောင်းမွန်စေနိုင်သည်။

4. Air Insulation က ဘာအကျိုးကျေးဇူးတွေရလဲ။

အထူးသဖြင့် ပရောဂျက်ပိုင်ရှင်သည် သက်ဆိုင်ရာအခန်းများတွင် SF₆-အခြေခံ ကာရံခြင်းကို ရှောင်ရှားလိုသောအခါတွင် လေကာကာ အကာအကွယ်သည် ဖြန့်ဖြူးရေးပရောဂျက်များအတွက် လက်တွေ့ကျသော အကျိုးကျေးဇူးများကို ပေးဆောင်နိုင်ပါသည်။ ဤအကျိုးကျေးဇူးများ၏တန်ဖိုးသည် စက်ကိရိယာဒီဇိုင်းနှင့် လုပ်ငန်းလည်ပတ်မှုပတ်ဝန်းကျင်အပေါ် မူတည်ပါသည်။

• လေ-လျှပ်ကာအကန့်များတွင် SF₆ မလိုအပ်ပါ။သင့်လျော်သောဒီဇိုင်းတစ်ခုသည် ကိုင်တွယ်မှု၊ ယိုစိမ့်မှုစောင့်ကြည့်ခြင်းနှင့် ထိုအခန်းများတွင် SF₆ နှင့်ဆက်စပ်နေသည့် ဘဝအဆုံးသတ်ပြန်လည်ထူထောင်ရေးဆိုင်ရာ ထည့်သွင်းစဉ်းစားမှုများကို ရှောင်ကြဉ်သည်။
• ဒီဇိုင်းရေးဆွဲထားသည့် မြင်သာမြင်သာရှိပြီး အသုံးပြုနိုင်သော အစီအစဉ်များ-အချို့သော ဆောက်လုပ်ရေးများသည် လေ့ကျင့်သင်ကြားထားသော ဝန်ထမ်းများကို စစ်ဆေးရန်အတွက် အစိတ်အပိုင်းများနှင့် ရာထူးများကို ကူးပြောင်းရာတွင် ပိုမိုလွယ်ကူစေသည်။ မော်ဒယ်အတိအကျအတွက် သုံးစွဲနိုင်မှုကို စစ်ဆေးရပါမည်။
• မော်ဂျူလာ ဖွဲ့စည်းမှု-ထုတ်ကုန်မိသားစုသည် လိုအပ်သောပေါင်းစပ်မှုများကို ပံ့ပိုးပေးသောအခါတွင် မတူညီသော အဝင်၊ အထွက်၊ နှင့် ထရန်စဖော်မာ-အစာကျွေးခြင်းဆိုင်ရာ လိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် လုပ်ဆောင်နိုင်သော ယူနစ်များကို စီစဉ်ပေးနိုင်ပါသည်။
• လက်တွေ့ ပြုပြင်ထိန်းသိမ်းမှု အစီအစဉ်-လေ-လျှပ်ကာ အပိုင်းများတွင် SF₆ မရှိပါက၊ အော်ပရေတာများသည် လျှပ်စစ်နှင့် စက်ပိုင်းဆိုင်ရာ ပြုပြင်ထိန်းသိမ်းမှု မရှိမဖြစ် လိုအပ်သော်လည်း၊ အော်ပရေတာများသည် အဆိုပါ ကဏ္ဍများအတွက် ဓာတ်ငွေ့ဆိုင်ရာ ဝန်ဆောင်မှုလုပ်ငန်းများကို ရှောင်ကြဉ်ကြသည်။
• ဖြန့်ဖြူးမှု အလိုအလျောက်စနစ်အတွက် ပံ့ပိုးမှု-ရွေးချယ်နိုင်သော မော်တာအော်ပရေတာများနှင့် စောင့်ကြည့်ရေးဆက်စပ်ပစ္စည်းများသည် အဝေးထိန်းခလုတ်ပြောင်းခြင်းနှင့် အခြေအနေသတင်းပေးပို့ခြင်းကို ပံ့ပိုးပေးနိုင်သည်။

ကန့်သတ်ချက်များကား အဘယ်နည်း။

လေ-လျှပ်ကာ ဒီဇိုင်းများသည် ဓာတ်ငွေ့ ကာရံထားသော အခြားရွေးချယ်စရာများထက် ပိုမိုကြီးမားသော လျှပ်စစ်ရှင်းလင်းမှုနှင့် တပ်ဆင်ခြေရာကို ပိုမိုကြီးမားစွာ လိုအပ်နိုင်သည်။ စိုထိုင်းဆ၊ ညစ်ညမ်းမှု၊ ငွေ့ရည်ဖွဲ့မှု၊ အမြင့်ပေနှင့် အကာအရံအခြေအနေများသည် လျှပ်ကာ၏စွမ်းဆောင်ရည်ကို ထိခိုက်စေနိုင်သည်။ ဓာတ်ငွေ့ကင်းစင်သော ဒီဇိုင်းသည် ပြုပြင်ထိန်းသိမ်းမှုကင်းသော လုပ်ဆောင်မှု သို့မဟုတ် ပတ်ဝန်းကျင်တိုင်းတွင် သာလွန်ကောင်းမွန်သော စွမ်းဆောင်ရည်ကို အလိုအလျောက် မဆိုလိုပါ။

ဝယ်ယူသူများသည် ပြီးပြည့်စုံသော စက်ကိရိယာပုံစံဖွဲ့စည်းပုံ၊ တပ်ဆင်စရိတ်၊ ဘဝသံသရာလိုအပ်ချက်များ၊ ပတ်ဝန်းကျင်အခြေအနေများနှင့် လျှပ်ကာပစ္စည်းကြားခံကိရိယာကို အခြေခံ၍ RMU ကိုရွေးချယ်ခြင်းထက် နှိုင်းယှဉ်သင့်သည်။

5. Air Insulated RMU များကို မည်သည့်နေရာတွင် အသုံးပြုသနည်း။

Air insulated ring ပင်မယူနစ်များသည် ဗို့အားအဆင့်သတ်မှတ်မှုများ၊ အကာအကွယ်အစီအစဉ်များ၊ အရံအတားတည်ဆောက်မှုနှင့် အတည်ပြုထားသော တပ်ဆင်မှုအခြေအနေများပေါ်မူတည်၍ အလယ်အလတ်ဗို့အားဖြန့်ဖြူးခြင်းဆိုင်ရာ အသုံးချပရိုဂရမ်များကို ဆောင်ရွက်ပေးနိုင်ပါသည်။

စက်မှုစက်ရုံများ

ထရန်စဖော်မာများ၊ ထုတ်လုပ်မှုဧရိယာများနှင့် အခြားလျှပ်စစ်ဝန်များကို ထောက်ပံ့ပေးရန်အတွက် စက်ရုံများနှင့် စီမံဆောင်ရွက်ပေးသည့် စက်ရုံများသည် အလယ်အလတ်ဗို့အားဖြန့်ဖြူးရေးကိရိယာများကို အသုံးပြုသည်။ RMU သည် feeder isolation ကို ပံ့ပိုးနိုင်ပြီး ဆိုဒ်တစ်ခုလုံးကို မလိုအပ်ဘဲ ကွန်ရက်အပိုင်းများကို စီမံခန့်ခွဲသည့်အဖွဲ့များကို ကူညီပေးနိုင်သည်။

ကူးသန်းရောင်းဝယ်ရေး နှင့် လူနေထိုင်မှု ဖွံ့ဖြိုးတိုးတက်ရေး

ရုံးခန်းများ၊ တိုက်ခန်းတည်ဆောက်မှုများ၊ လက်လီအိမ်ခြံမြေများနှင့် ရောနှောအသုံးပြုသည့် ပရောဂျက်များသည် ဒေသတွင်း ဖြန့်ဖြူးရေးခွဲရုံများတွင် RMUs ကို အသုံးပြုနိုင်ပါသည်။ ကျစ်ကျစ်လစ်လစ် လုပ်ဆောင်နိုင်သော အစီအစဥ်များသည် စီစဉ်ထားသော လျှပ်စစ်အခြေခံအဆောက်အအုံတစ်ခုအတွင်း များပြားသော transformer feeders များကို စီမံခန့်ခွဲရာတွင် ရိုးရှင်းစေနိုင်သည်။

အသုံးဝင်မှုဖြန့်ဝေရေးကွန်ရက်များ

ဖြန့်ဖြူးရေး အော်ပရေတာများသည် feeder အပိုင်းများကို ထိန်းချုပ်ရန်နှင့် ပြန်လည်ထူထောင်ရေးဆိုင်ရာ လုပ်ထုံးလုပ်နည်းများကို ပံ့ပိုးရန်အတွက် ကွန်ရက်ချိတ်ဆက်မှုအမှတ်များတွင် RMU များကို ထည့်သွင်းနိုင်သည်။ ရွေးချယ်ထားသော ယူနစ်သည် အသုံးဝင်မှုဆိုင်ရာ သီးခြားကာကွယ်မှု၊ ကူးပြောင်းမှု၊ တပ်ဆင်မှုနှင့် စာရွက်စာတမ်းလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးရမည်ဖြစ်သည်။

ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်နှင့် အခြေခံအဆောက်အအုံစီမံကိန်းများ

ဆိုလာတပ်ဆင်မှုများ၊ အခြေခံအဆောက်အအုံဆိုင်ရာ အဆောက်အအုံများနှင့် အခြားစွမ်းအင်ပရောဂျက်များသည် စုစည်းပတ်လမ်းများ၊ ထရန်စဖော်မာများနှင့် ဖြန့်ဖြူးရေးကွန်ရက်များအကြား အလယ်အလတ်ဗို့အား ကူးပြောင်းမှု လိုအပ်နိုင်သည်။ RMU ကို အမှန်တကယ် အမှားအယွင်း ပံ့ပိုးမှု၊ ပြောင်းလဲခြင်း တာဝန်နှင့် ဇယားကွက်ချိတ်ဆက်မှု ဒီဇိုင်းအရ ရွေးချယ်ရပါမည်။

ပြင်ပ သို့မဟုတ် ကမ်းရိုးတန်း တပ်ဆင်ခြင်းများအတွက်၊ ပရောဂျက်အဖွဲ့များသည် အကာအရံကာကွယ်ရေး၊ ချေးခံနိုင်ရည်၊ အပူချိန်အကွာအဝေး၊ ငွေ့ရည်ဖွဲ့ထိန်းချုပ်မှုနှင့် ကေဘယ်လ်-ဝင်ပေါက်ပိတ်ခြင်းတို့ကို အကဲဖြတ်သင့်သည်။ မည်သည့်မော်ဒယ်၏ သင့်လျော်မှုကို ထုတ်လုပ်သူ၏ ကြေညာထားသော ဝန်ဆောင်မှုအခြေအနေများနှင့် ကိုက်ညီကြောင်း အတည်ပြုရပါမည်။

6. ဝယ်ယူသူများသည် မည်သည့် Specifications များကို စစ်ဆေးသင့်သနည်း။

လေအားလျှပ်ကာ RMU ကိုရွေးချယ်ခြင်းသည် nominal voltage နှင့်ကိုက်ညီသည်ထက်ပိုမိုလိုအပ်သည်။ မှားယွင်းသော အဆင့်သတ်မှတ်ချက်များ သို့မဟုတ် မသင့်လျော်သော အကာအကွယ်ပေးမှု အစီအစဉ်သည် ဘေးကင်းသော အန္တရာယ်များ၊ ခေါ်ယူခြင်း နှောင့်နှေးမှုနှင့် ကုန်ကျစရိတ်များသော စက်ကိရိယာ အပြောင်းအလဲများကို ဖန်တီးနိုင်သည်။ ဝယ်ယူသူများသည် quotation တစ်ခုမတောင်းဆိုမီ ကွန်ရက်ကန့်သတ်ချက်များနှင့် ပရောဂျက်လိုအပ်ချက်များကို ထုတ်လုပ်သူအား ပေးသင့်သည်။

အသုံးပြုနိုင်သော စံနှုန်းများကို နားလည်ပါ။

IEC 62271-200 သည် သက်ဆိုင်ရာအတွင်းပိုင်းနှင့် ပြင်ပအပလီကေးရှင်းများအပါအဝင် 1 kV နှင့် 52 kV အထက်အဆင့်သတ်မှတ်ဗို့အားများအတွက် AC သတ္တု-အလုံပိတ် switchgear နှင့် controlgear စည်းဝေးပွဲများကို အကျုံးဝင်ပါသည်။ သက်ဆိုင်သော ထုတ်ဝေမှုနှင့် ပြင်ဆင်ချက်များကို ပရောဂျက်သတ်မှတ်ချက်များနှင့် ဆန့်ကျင်၍ အတည်ပြုသင့်သည်။ စက်ပစ္စည်းဖွဲ့စည်းပုံအပေါ်မူတည်၍ ခလုတ်များ၊ ဆားကစ်ဘရိတ်ကာများ၊ switch-fuse ပေါင်းစပ်မှုများနှင့် earthing ကိရိယာများအတွက် ထပ်လောင်းစံနှုန်းများလည်း သက်ရောက်နိုင်သည်။

အကိုးအကားအတွက်၊ တရားဝင် IEC 62271-200 ထုတ်ဝေမှုကို တိုင်ပင်ပါ။ အမှန်တကယ် အဆိုပြုထားသော ပုံစံနှင့် ဖွဲ့စည်းမှုပုံစံအတွက် လိုက်နာမှုအား စစ်ဆေးအတည်ပြုသင့်သည်။ ထုတ်ကုန်တစ်ခုသည် IEC စံနှုန်းအတိုင်း လိုက်နာကြောင်း ယေဘုယျဖော်ပြချက်သည် သင့်လျော်သော ပံ့ပိုးပေးသည့်စာရွက်စာတမ်းများအတွက် အစားထိုးမဟုတ်ပါ။

အော်ဒါမတင်မီ မေးရမည့်မေးခွန်းများ

• အဆိုပြုထားသော RMU သည် အတည်ပြုထားသော single-line diagram နှင့် cable အစီအစဉ်နှင့် ကိုက်ညီပါသလား။
• အဆင့်သတ်မှတ်ထားသော လက်ရှိနှင့် တိုတောင်းသော စွမ်းဆောင်ရည်များသည် စနစ်လေ့လာမှုအတွက် လုံလောက်ပါသလား။
• မည်သည့်အကာအကွယ်နှင့် မြေဆီလွှာလုပ်ဆောင်ချက်များကို စံအဖြစ်ထည့်သွင်းထားသနည်း။
• သက်ဆိုင်ရာဖွဲ့စည်းပုံအတွက် အမျိုးအစား-စမ်းသပ်မှု အထောက်အထားနှင့် ပုံမှန်စက်ရုံ-စမ်းသပ်မှုမှတ်တမ်းများ ရနိုင်ပါသလား။
• အတိုင်းအတာများ၊ ကေဘယ်ဝင်ပေါက်နေရာများ၊ အခြေခံအုတ်မြစ်အသေးစိတ်နှင့် ပြုပြင်ထိန်းသိမ်းမှုရှင်းလင်းမှုများကို အတည်ပြုပါသလား။
• အပိုပစ္စည်းများ၊ လည်ပတ်မှုလမ်းညွှန်ချက်များ၊ ဝန်ဆောင်မှုပေးခြင်းဆိုင်ရာ ပံ့ပိုးမှုနှင့် အာမခံစည်းကမ်းချက်များကို ရှင်းလင်းစွာဖော်ပြထားပါသလား။

7. မည်သည် လုံခြုံရေးနှင့် တပ်ဆင်မှု လိုအပ်ချက်များ အရေးကြီးသနည်း။

အလတ်စား ဗို့အားခလုတ်ဂီယာ တပ်ဆင်ခြင်းကို အတည်ပြုထားသော ပုံများ၊ ဒေသန္တရလျှပ်စစ်စည်းမျဉ်းများ၊ ထုတ်လုပ်သူ ညွှန်ကြားချက်များနှင့် ဆိုက်-သတ်သတ်မှတ်မှတ် ဘေးကင်းရေး လုပ်ထုံးလုပ်နည်းများအတိုင်း အရည်အချင်းပြည့်မီသော ဝန်ထမ်းများမှ ဆောင်ရွက်ရပါမည်။ စက်ပစ္စည်းများတွင် အန္တရာယ်ရှိသော သိမ်းဆည်းထားသော သို့မဟုတ် လှုံ့ဆော်ပေးသော လျှပ်စစ်စွမ်းအင်များ ပါဝင်နိုင်သောကြောင့် လုပ်ငန်းလုပ်ဆောင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းများသည် အမြင်အာရုံပြောင်းနိုင်သည့် အနေအထားတစ်ခုတည်းပေါ်တွင် ဘယ်တော့မှ အားမကိုးသင့်ပါ။

ဆိုဒ်ပြင်ဆင်ခြင်း။

ပေးပို့ခြင်းမပြုမီတွင် အခြေခံအုတ်မြစ်၊ ကေဘယ်ကတုတ်ကျင်းများ၊ ကေဘယ်ကြိုးကွေးနေရာ၊ ဝင်ရောက်သည့်လမ်းကြောင်းများ၊ လေဝင်လေထွက်လိုအပ်ချက်များနှင့် လည်ပတ်ရှင်းလင်းရေးများသည် အတည်ပြုထားသောပုံများနှင့် ကိုက်ညီကြောင်း အတည်ပြုပါ။ တပ်ဆင်ဧရိယာသည် သတ်မှတ်ထားသော ပတ်ဝန်းကျင်ကန့်သတ်ချက်များအတွင်း ရှိနေသင့်ပြီး ဘေးကင်းသော လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုကို ခွင့်ပြုပါ။

Cable Termination နှင့် Earthing

တွဲဖက်အသုံးပြုနိုင်သော ကေဘယ်လ်ဆက်စပ်ပစ္စည်းများကို အသုံးပြုပြီး ထုတ်လုပ်သူ၏ ရပ်စဲမှုညွှန်ကြားချက်များကို လိုက်နာပါ။ စပယ်ယာပြင်ဆင်မှု၊ ချိတ်ဆက်မှုလိမ်အား၊ အဆင့်သတ်မှတ်ချက်၊ လျှပ်ကာအခြေအနေနှင့် မြေသားချိတ်ဆက်မှုများကို စစ်ဆေးပါ။ ညံ့ဖျင်းစွာ တပ်ဆင်ထားသော ရပ်စဲမှုများသည် အပူလွန်ကဲခြင်း၊ တစ်စိတ်တစ်ပိုင်း လျှပ်စီးထွက်ခြင်း၊ လျှပ်ကာများ ယိုယွင်းခြင်း သို့မဟုတ် လျှပ်စစ်ချို့ယွင်းခြင်းတို့ကို ဖြစ်စေနိုင်သည်။

ကော်မရှင် စစ်ဆေးမှုများ

ကော်မရှင်သည် ထုတ်ကုန်ဒီဇိုင်းနှင့် ပရောဂျက်လိုအပ်ချက်များကို ထင်ဟပ်စေသော အတည်ပြုထားသော စမ်းသပ်မှုအစီအစဉ်ကို လိုက်နာသင့်သည်။ ပုံမှန်စစ်ဆေးမှုများတွင် စက်ပိုင်းဆိုင်ရာဆောင်ရွက်မှုစစ်ဆေးခြင်း၊ အပြန်အလှန်ချိတ်ဆက်ခြင်း၊ ဝါယာကြိုးများ၊ မြေဆီလွှာဆက်နေခြင်း၊ အကာအကွယ်ဆက်တင်များ၊ ထိန်းချုပ်ပတ်လမ်းများနှင့် သက်ဆိုင်ရာ လျှပ်စစ်စစ်ဆေးမှုရလဒ်များ ပါဝင်သည်။ တိကျသောစာမေးပွဲများနှင့် လက်ခံမှုစံနှုန်းများကို အရည်အချင်းပြည့်မီသော အင်ဂျင်နီယာများက သတ်မှတ်ပေးရမည်။

8. အော်ပရေတာများသည် Air Insulated RMU ကို မည်သို့ထိန်းသိမ်းနိုင်သနည်း။

Air insulated RMU သည် ၎င်း၏လေကြောင်းလျှပ်ကာအခန်းများတွင် SF₆ ဓာတ်ငွေ့ဝန်ဆောင်မှုကို ရှောင်ကြဉ်သော်လည်း၊ ၎င်းသည် ၎င်း၏ဒီဇိုင်း၊ တာဝန်၊ အသက်နှင့် တပ်ဆင်မှုပတ်ဝန်းကျင်အတွက် သင့်လျော်သော ပြုပြင်ထိန်းသိမ်းမှုပရိုဂရမ်တစ်ခု လိုအပ်နေသေးသည်။ ကြိုတင်ကာကွယ်မှု ပြုပြင်ထိန်းသိမ်းခြင်းသည် ပြတ်တောက်မှု သို့မဟုတ် ဘေးကင်းလုံခြုံရေး ဖြစ်ရပ်မဖြစ်စေမီ ယိုယွင်းပျက်စီးမှုကို ခွဲခြားသတ်မှတ်ရန် ကူညီပေးသည်။

စစ်ဆေးရေးနယ်မြေများကို အကြံပြုထားသည်။

• အရံအတားအခြေအနေ-သံချေးတက်ခြင်း၊ ပွန်းပဲ့ပျက်စီးခြင်း၊ ရေဝင်ခြင်း၊ လေဝင်လေထွက် ပိတ်ဆို့ခြင်းနှင့် ပျက်စီးနေသော ဖျံများကို စစ်ဆေးပါ။
• လျှပ်ကာအခြေအနေ-အတည်ပြုစစ်ဆေးနေစဉ်အတွင်း ညစ်ညမ်းမှု၊ အစိုဓာတ်၊ ခြေရာခံအမှတ်အသားများ၊ ကွဲအက်ခြင်း သို့မဟုတ် ယိုယွင်းပျက်စီးမှုဆိုင်ရာ အခြားလက္ခဏာများကို ရှာဖွေပါ။
• ယန္တရားများပြောင်းခြင်း-ထုတ်လုပ်သူလုပ်ထုံးလုပ်နည်းများနှင့်အညီ လည်ပတ်မှုယန္တရားများ၊ အနေအထားညွှန်ကိန်းများ၊ အပြန်အလှန်ချိတ်ဆက်မှုများနှင့် စက်ပိုင်းဆိုင်ရာအခြေအနေများကို စစ်ဆေးပါ။
• ချိတ်ဆက်မှုများနှင့် ကေဘယ်ကြိုးများ-ခွင့်ပြုထားသောနည်းလမ်းများကို အသုံးပြု၍ အပူလွန်ကဲခြင်း၊ ပျော့ပျောင်းခြင်း သို့မဟုတ် လျှပ်ကာများ ပျက်စီးခြင်း၏ လက္ခဏာများအတွက် ဝင်ရောက်နိုင်သော အပိတ်များနှင့် ချိတ်ဆက်မှုများကို စစ်ဆေးပါ။
• ကာကွယ်မှုနှင့် ထိန်းချုပ်မှု-ထပ်ဆင့်ဆက်တင်များ၊ အရန်ပါဝါ၊ နှိုးစက်များ၊ မော်တာအော်ပရေတာများနှင့် တပ်ဆင်ထားသည့် ဆက်သွယ်ရေးလုပ်ဆောင်ချက်များကို အတည်ပြုပါ။
• မှတ်တမ်းများ-စာရွက်စာတမ်းစစ်ဆေးခြင်း၊ စစ်ဆေးမှုရလဒ်များ၊ အမှားအယွင်းများ၊ လုပ်ဆောင်ချက်များကို ပြောင်းလဲခြင်းနှင့် မှန်ကန်သောလုပ်ဆောင်ချက်များ။

RMU ကို မည်မျှမကြာခဏ စစ်ဆေးသင့်သနည်း။

တပ်ဆင်မှုတိုင်းအတွက် တစ်ကြိမ်စစ်ဆေးခြင်းကြားကာလ မရှိပါ။ ထုတ်လုပ်သူ၏ ပြုပြင်ထိန်းသိမ်းမှုအချိန်ဇယား၊ သက်ဆိုင်ရာစည်းမျဉ်းများ၊ အသုံးဝင်မှုလိုအပ်ချက်များနှင့် ဆိုက်၏အန္တရာယ်အကဲဖြတ်မှုကို လိုက်နာပါ။ ဖုန်ထူသော၊ စိုစွတ်သော၊ အညစ်အကြေးများသော သို့မဟုတ် ထူထပ်စွာ တင်ဆောင်ထားသော ပတ်ဝန်းကျင်ရှိ စက်ပစ္စည်းများတွင် မကြာခဏ အခြေအနေ စစ်ဆေးမှုများ လိုအပ်နိုင်သည်။

အလုံပိတ် သို့မဟုတ် ကန့်သတ်ထားသော အခန်းများကို ဖွင့်ပါ၊ တိုက်ရိုက်ပါဝင်သည့် အစိတ်အပိုင်းများကို ချိန်ညှိပါ သို့မဟုတ် သတ်မှတ်ထားသော ခွင့်ပြုချက်၊ သီးခြားခွဲထားမှုနှင့် စမ်းသပ်မှုလုပ်ထုံးလုပ်နည်းများမပါဘဲ ကျူးကျော်ဝင်ရောက်သည့်အလုပ်ကို မလုပ်ပါနှင့်။ ပုံမှန်မဟုတ်သော အပူပေးခြင်း၊ ဆူညံသံ၊ မီးလောင်နံ့များ၊ မမျှော်လင့်ထားသော နှိုးစက်များ သို့မဟုတ် စက်ပိုင်းဆိုင်ရာ ခံနိုင်ရည်များ ဖြစ်ပေါ်ပါက၊ အရည်အချင်းပြည့်မီသော ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများထံ ချက်ခြင်း ပြဿနာကို ကြီးထွားစေပါသည်။

၉။ ပရောဂျက်အဖွဲ့များသည် မည်သည့်အဖြစ်များသောပြဿနာများကို တားဆီးသင့်သနည်း။

စွမ်းအင်မပြည့်မီတွင် switchgear ပရောဂျက်ပြဿနာများစွာ စတင်သည်။ တိကျရှင်းလင်းသော သတ်မှတ်ချက်များ၊ စာရွက်စာတမ်းအပြည့်အစုံနှင့် စက်ပစ္စည်းရောင်းချသူ၊ လျှပ်စစ်ဒီဇိုင်နာ၊ တပ်ဆင်သူနှင့် သုံးစွဲသူတို့ကြား ညှိနှိုင်းဆောင်ရွက်ခြင်းသည် ရှောင်ရှားနိုင်သော နှောင့်နှေးမှုများကို လျှော့ချနိုင်သည်။

ဝယ်ယူရေးအဖွဲ့များအတွက်၊ အထိရောက်ဆုံးနည်းလမ်းမှာ ကိုးကားချက်များကို မနှိုင်းယှဉ်မီ နည်းပညာဆိုင်ရာလိုအပ်ချက်များကို သတ်မှတ်ရန်ဖြစ်သည်။ အဆိုပြုထားသော ဖွဲ့စည်းမှုပုံစံသည် အပိုအင်ဂျင်နီယာ၊ တပ်ဆင်မှုပြောင်းလဲမှုများ သို့မဟုတ် ပံ့ပိုးမထားသော ဆက်စပ်ပစ္စည်းများ လိုအပ်ပါက နိမ့်သောကနဦးစျေးနှုန်းသည် အကောင်းဆုံးအလုံးစုံတန်ဖိုးကို ကိုယ်စားပြုမည်မဟုတ်ပါ။
