ABB Outline ဒီဇိုင်းဖြင့် KYN61-40.5 Switchgear

KYN61-40.5 မိုးလုံလေလုံသတ္တု-၀တ်ဆင်ထားသော ဆုတ်ခွာနိုင်သော AC switchgear ကို ဒီဇိုင်းထုတ်ထားသည်။ 40.5kV၊ 50/60Hz သုံးဆင့် AC ဓာတ်အားဖြန့်ဖြူးရေးစနစ်များ။ ABB ကိုလက်ခံခြင်း။ စံသတ်မှတ်ထားသော ကောက်ကြောင်းဒီဇိုင်းနှင့် လူသား-စက်ကြားခံ သဘောတရားများ၊ ဗို့အားမြင့်ခလုတ်ဂီယာသည် သက်သေပြထားသော KYN61 အခန်းဖွဲ့စည်းပုံနှင့် ပေါင်းစပ်ထားသည်။ ABB စတိုင်စက်မှုအသွင်အပြင်နှင့် အဆင့်မြင့်လုပ်ငန်းလည်ပတ်မှုဘေးကင်းရေးအင်္ဂါရပ်များ။

ယုံကြည်စိတ်ချရသော အလယ်အလတ်ဗို့အား ဖြန့်ဖြူးရေးအသုံးချပရိုဂရမ်များအတွက် ဒီဇိုင်းထုတ်ထားသည်။ KYN61-40.5 Switchgear သည် အလွန်ကောင်းမွန်သော စက်ပိုင်းဆိုင်ရာအား၊ လျှပ်စစ်ကို ထောက်ပံ့ပေးသည်။ ဓာတ်အားခွဲရုံများ၊ ဓာတ်အားပေးစက်ရုံများနှင့် ပြုပြင်ထိန်းသိမ်းမှု အဆင်ပြေစေရန်၊ စက်မှုစွမ်းအင်စနစ်များ။

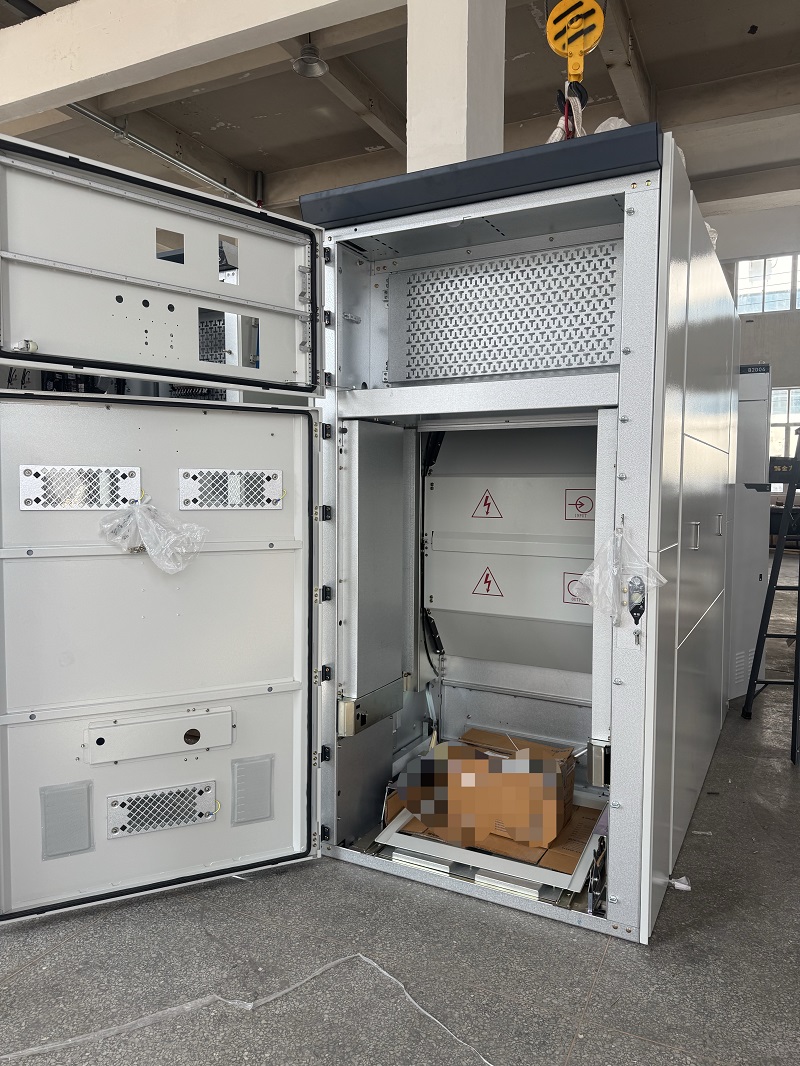

KYN61-40.5 Switchgear ၏ ကောက်ကြောင်းနှင့် စက်ပိုင်းဆိုင်ရာ ဒီဇိုင်း

KYN61-40.5 Switchgear ၏ ကက်ဘိနက်ကိုယ်ထည်ကို အရည်အသွေးမြင့်ဖြင့် ထုတ်လုပ်ထားသည်။ CNC ကွေးနည်းပညာဖြင့် ပြုလုပ်ထားသော အလူမီနီယမ် ဇင့်ဖြင့် ဖုံးအုပ်ထားသော သံမဏိပြားများ။ ဟိ ဖွဲ့စည်းတည်ဆောက်ပုံသည် ဂဟေဆက်ခြင်းမရှိဘဲ ခိုင်မာအားကောင်းသော bolted တပ်ဆင်ခြင်းနည်းလမ်းကို လက်ခံကျင့်သုံးသည်။ အလွန်ကောင်းမွန်သော အစိုးရအဖွဲ့၏ တောင့်တင်းမှု၊ အတိုင်းအတာ တိကျမှုနှင့် ရေရှည်စက်ပိုင်းဆိုင်ရာ တည်ငြိမ်မှု။

စံသတ်မှတ်ချက်များမှာ-

• အနံ: 1200 မီလီမီတာ
• အတိမ်အနက်: 2800 မီလီမီတာ
• အမြင့်: 2400 မီလီမီတာ

အရံအတားကို အမှီအခိုကင်းသော သတ္တုအပိုင်းလေးခုဖြင့် ပိုင်းခြားထားသည်။ အကွက်များ-

• Busbar အပိုင်း
• Circuit breaker လက်တွန်းလှည်းအခန်း
• ကေဘယ်အခန်း
• အလယ်တန်းတူရိယာအခန်း

အကန့်တစ်ခုစီတွင် ထိရောက်စွာ ဖိဖိစီးစီး သက်သာရာရနိုင်သော လမ်းကြောင်းတစ်ခုပါရှိသည်။ အတွင်းပိုင်း arc ဖိအားကို ထုတ်လွှတ်ပေးပြီး လုပ်ငန်းလည်ပတ်မှု ဘေးကင်းမှုကို မြှင့်တင်ပါ။

လူသား-စက်မျက်နှာပြင်နှင့် ဘေးကင်းရေးဖွဲ့စည်းပုံ

KYN61-40.5 Switchgear ၏ ရှေ့ panel သည် ပေါင်းစပ်လည်ပတ်မှု ဒီဇိုင်းကို လက်ခံပါသည်။ တူရိယာကြည့်ရှုသည့်ပြတင်းပေါက်၊ စက်လည်ပတ်မှုလက်ကိုင်၊ လက်တွန်းလှည်းအနေအထား ညွှန်ပြချက်၊ လော့ခ်ချသည့် ယန္တရားနှင့် သတိပေးတံဆိပ်များကို ရှင်းလင်းပြတ်သားစွာ စီစဉ်ပေးထားသည်။ အော်ပရေတာများအား စက်ပစ္စည်းများ အခြေအနေကို လျင်မြန်စွာ ဖော်ထုတ်နိုင်စေမည့် စီစဉ်ဖွဲ့စည်းမှုပုံစံ။

ပိုမိုကောင်းမွန်သော လေဝင်လေထွက်မီးကင်များသည် ထိန်းသိမ်းထားစဉ်တွင် ထိရောက်သော အပူငွေ့များကို ပေးစွမ်းသည်။ သန့်ရှင်းပြီး ယူနီဖောင်းရှိသော ကက်ဘိနက်အသွင်အပြင်။ အရံအတား အကာအကွယ် အဆင့်သို့ ရောက်သည်။ IP4X၊ နှင့် circuit breaker compartment တံခါးသည် IP2X ဖြစ်သည်။ ဖွင့်လှစ်ခဲ့သည်။

ABB အစိတ်အပိုင်းများနှင့် လိုက်ဖက်မှုရှိခြင်း။

KYN61-40.5 Switchgear သည် ABB HD4 နှင့် VD4-40.5 တို့နှင့် အပြည့်အဝ တွဲဖက်အသုံးပြုနိုင်သည် ဆုတ်ခွာနိုင်သော ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများအပြင် ABB REF စီးရီး ကာကွယ်မှု ထပ်လောင်းများ။ ၎င်းသည် ABB-compatible switchgear လိုအပ်သော ပရောဂျက်များအတွက် စံပြဖြေရှင်းချက်တစ်ခုဖြစ်သည်။ ဖွဲ့စည်းမှု။

ဆုတ်ခွာနိုင်သော လက်တွန်းလှည်းသည် ကြမ်းပြင်တွင် တပ်ဆင်ထားသော ဝက်အူတွန်းကန်အား အသုံးပြုသည့် ယန္တရား၊ ABB vacuum circuit အတွက် ချောမွေ့သော လည်ပတ်မှုနှင့် လဲလှယ်နိုင်မှု အထူးကောင်းမွန်သည်။ ဖဲချပ်များ။ ပြီးပြည့်စုံသောငါးတားဆီးမှုကြားယှက်ခြင်းစနစ်သည်စက်ပိုင်းဆိုင်ရာပေါင်းစပ်ထားသည်။ ABB ဘေးကင်းရေး ယုတ္တိဗေဒ သဘောတရားများ အရ လျှပ်စစ် ဘေးကင်းရေး ကာကွယ်မှု လုပ်ဆောင်ချက်များ။

စံချိန်စံညွှန်းများနှင့် လျှပ်စစ်စွမ်းဆောင်ရည်

ဒီဇိုင်း၊ ကာရံရှင်းလင်းမှု၊ စက်ပိုင်းဆိုင်ရာဖွဲ့စည်းပုံနှင့် လျှပ်စစ်စွမ်းဆောင်မှု KYN61-40.5 Switchgear ၏ နိုင်ငံတကာစံနှုန်းများနှင့် ကိုက်ညီသည်-

• IEC 62271-1
• IEC 62271-200

switchgear သည် အပူချိန်မြင့်တက်မှုစစ်ဆေးမှုများအပါအဝင် ပရောဂျက်လိုအပ်ချက်များကို ပံ့ပိုးပေးသည်၊ short-circuit ခံနိုင်ရည်ရှိသော စမ်းသပ်မှုများနှင့် internal arc အမျိုးအစားခွဲခြားခြင်း စမ်းသပ်မှုများ ပြုလုပ်သည်။ ဗို့အားမြင့် ဓာတ်အားဖြန့်ဖြူးရေး အသုံးချပရိုဂရမ်များ တောင်းဆိုရန်အတွက် သင့်လျော်သည်။

KYN61-40.5 Switchgear ၏အဓိကအားသာချက်များ

1. ABB Classic Outline ဒီဇိုင်း

switchgear သည် ABB-စတိုင် ကက်ဘိနက်အသွင်အပြင်နှင့် စံပြုသည့်လုပ်ဆောင်ချက်ကို လက်ခံသည်။ interface ဒီဇိုင်းသည် ပရော်ဖက်ရှင်နယ်စက်မှုအသွင်အပြင်နှင့် အဆင်ပြေစေပါသည်။ စစ်ဆင်ရေးအတွေ့အကြုံ။

2. ခိုင်မာသော Modular Mechanical Structure

bolted modular တပ်ဆင်မှုဖွဲ့စည်းပုံသည်အစိုးရအဖွဲ့၏တင်းကျပ်မှုကိုတိုးတက်စေပြီးရိုးရှင်းစေသည်။ တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု ပိုမိုလွယ်ကူစေပြီး အနာဂတ်တွင် ချဲ့ထွင်မှုကို ခွင့်ပြုပေးသည်။

3. အမှီအခိုကင်းသော သတ္တုအပိုင်းပိုင်းအခန်းများ

မြေသားသတ္တုအပိုင်းပိုင်းများသည် သီးခြားလုပ်ဆောင်နိုင်သော အခန်းများကို ဖန်တီးစေပြီး ပိုမိုကောင်းမွန်စေသည်။ အော်ပရေတာဘေးကင်းရေးနှင့်ထိရောက်သောအတွင်းပိုင်း arc ဖိအားကယ်ဆယ်ရေးကာကွယ်မှုပေးစွမ်းသည်။

4. ABB စက်ပစ္စည်းနှင့် လိုက်ဖက်ညီမှု

switchgear သည် ABB 40.5kV vacuum circuit breakers များနှင့် ကိုက်ညီစေရန် အထူးဒီဇိုင်းပြုလုပ်ထားသည်။ ကောင်းမွန်သော အပြန်အလှန်လဲလှယ်နိုင်မှုနှင့် စနစ်တို့ကို ပံ့ပိုးပေးသည့် အကာအကွယ်ကိရိယာများ ပေါင်းစည်းမှု။

5. အမျိုးမျိုးသော အပလီကေးရှင်းများအတွက် မြင့်မားသောကာကွယ်မှုအဆင့်

IP4X အကာအရံကာကွယ်ရေးနှင့် အဆင့်မြင့်ဘေးကင်းရေးဒီဇိုင်းဖြင့် KYN61-40.5 Switchgear သည် ဓာတ်အားခွဲရုံများ၊ ဓာတ်အားပေးစက်ရုံများ၊ စက်မှုလုပ်ငန်းများအတွက် သင့်လျော်သည်။ စက်ရုံများနှင့် အခြားသော အလတ်စား ဗို့အားဖြန့်ဖြူးရေး စီမံကိန်းများ။

KYN61-40.5 Indoor Metal-Clad Switchgear ၏အသုံးချမှုများ

KYN61-40.5 Switchgear ကို တွင်တွင်ကျယ်ကျယ်အသုံးပြုသည်-

• လျှပ်စစ်ဓာတ်အားခွဲရုံများ
• ဓာတ်အားပေးစက်ရုံများ
• စက်မှုဓာတ်အားဖြန့်ဖြူးရေးစနစ်များ
• သတ္တုတူးဖော်ရေးနှင့် အခြေခံအဆောက်အအုံ စီမံကိန်းများ
• ကြီးမားသော စီးပွားရေးနှင့် စွမ်းအင်ဆိုင်ရာ အဆောက်အအုံများ

ခေတ်မီပါဝါစနစ်များအတွက် ယုံကြည်စိတ်ချရသော 40.5kV Switchgear ဖြေရှင်းချက်

ABB-သဟဇာတရှိသောဒီဇိုင်း၊ ကြံ့ခိုင်စက်ပိုင်းဆိုင်ရာတည်ဆောက်မှု၊ အဆင့်မြင့်ဘေးကင်းမှုနှင့်အတူ ကာကွယ်မှု၊ IEC စံနှုန်းများနှင့် လိုက်လျောညီထွေမှု၊ KYN61-40.5 Switchgear မှ ပံ့ပိုးပေးပါသည်။ အလယ်အလတ် ဗို့အားဖြန့်ဖြူးမှုလိုအပ်ချက်များအတွက် ယုံကြည်စိတ်ချရသော ဖြေရှင်းချက်။ ပို့ဆောင်ပေးပါသည်။ တာရှည်ဝန်ဆောင်မှုသက်တမ်း၊ အဆင်ပြေသောပြုပြင်ထိန်းသိမ်းမှုနှင့် အရေးကြီးသောပါဝါအတွက် တည်ငြိမ်သောလည်ပတ်မှု ကမ္ဘာတစ်ဝှမ်းရှိ applications များ။
