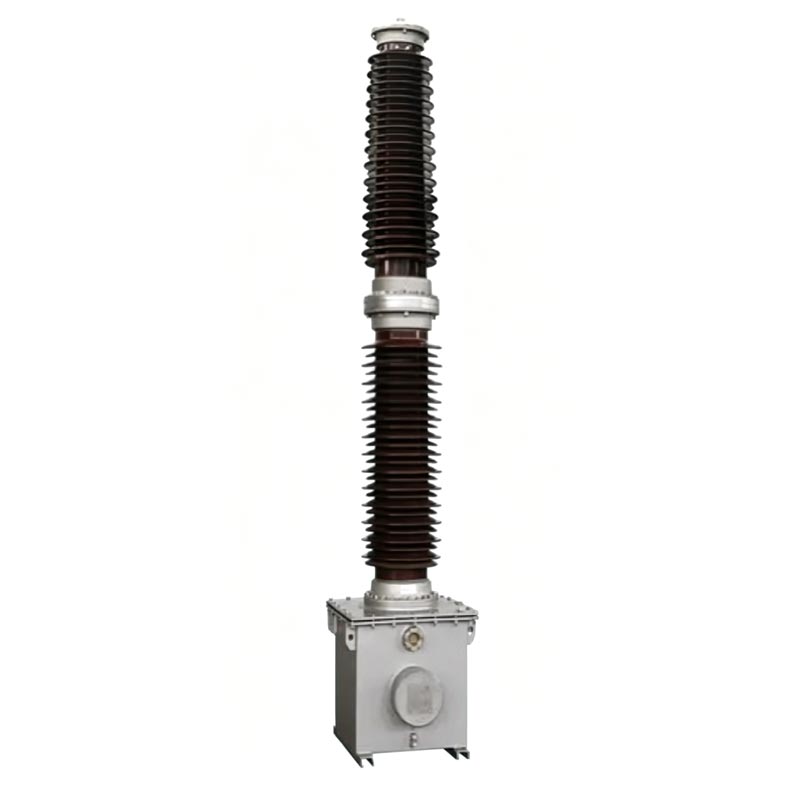

Outdoor Voltage Transformer

Usune TYD စီးရီး Outdoor Voltage Transformer သည် ဗို့အားအဆင့်အားလုံးကို 35kV မှ 220kV သို့ ဖုံးအုပ်ထားပြီး မြင့်မားသောဗို့အားကို ပြောင်းလဲပေးသည်။ 100/√3 V သို့မဟုတ် 100 V စံနှုန်းဖြင့် စွမ်းအင်တိုင်းတာခြင်း၊ ဗို့အားတိုင်းတာခြင်း လိုအပ်ချက်များ ပြည့်မီရန် စနစ်များ၊ relay ကာကွယ်ရေး၊ နှင့် grid synchronization စစ်ဆေးခြင်း သမားရိုးကျ လျှပ်စစ်သံလိုက်ဗို့အား ထရန်စဖော်မာများနှင့် နှိုင်းယှဉ်ပါက၊ ဤထုတ်ကုန်သည် ပြင်းထန်သော တုံ့ပြန်မှုပြဿနာများကို ရှောင်ရှားရန် ပါဝါလိုင်းဆက်သွယ်မှုချိတ်ဆက်မှုတွင်ပါ၀င်သည်။ ၎င်း၏ခြုံငုံ တည်ဆောက်ပုံသည် ယုံကြည်စိတ်ချရပြီး ဗို့အားမြင့်ဓာတ်အားလိုင်းများ၏ ရေရှည်လုံခြုံပြီး တည်ငြိမ်သောလည်ပတ်မှုကို သေချာစေကာ ၎င်းအား အူတိုင်တစ်ခုဖြစ်အောင်၊ စမတ်ဂရစ်တည်ဆောက်မှုအတွက် ပံ့ပိုးပေးသည့်ကိရိယာ။

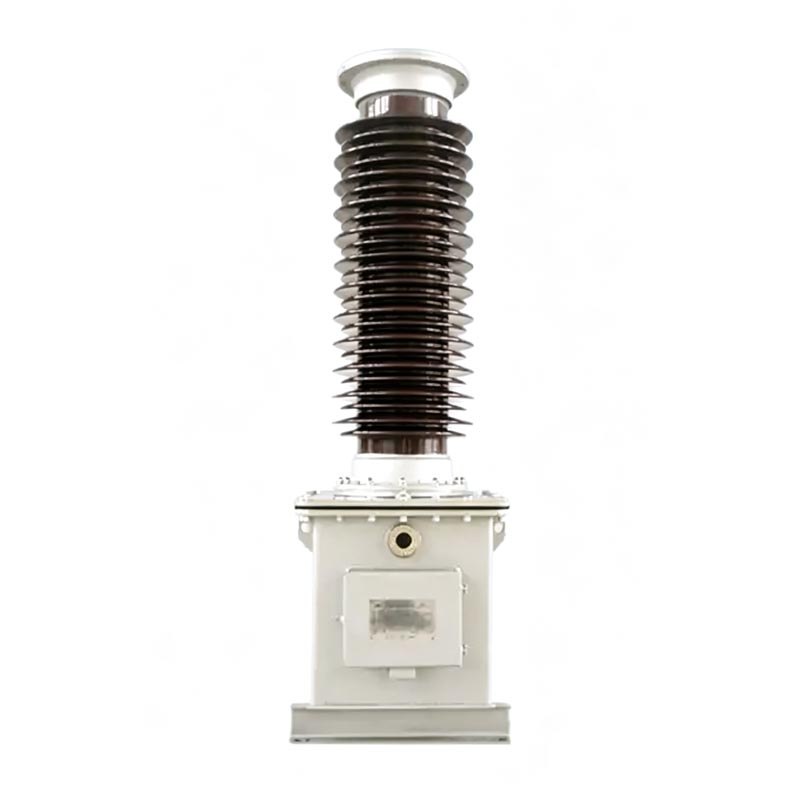

Capacitor Voltage Transformer

TYD-35 (66၊ 110/220)kV-0.01 (0.02)

အထွေထွေညွှန်ကြားချက်များ

ထုတ်ကုန်မော်ဒယ် ရှင်းလင်းချက်

TYD စီးရီးမော်ဒယ်ကုဒ်များသည် အင်ဂျင်နီယာကို ပံ့ပိုးပေးသည့် ထုတ်ကုန်ဆိုင်ရာ ကန့်သတ်ချက်များနှင့် သက်ဆိုင်သည့် အခြေအနေများကို ရှင်းလင်းစွာ သတ်မှတ်ပါသည်။ ရွေးချယ်ခြင်းနှင့် site ပေါ်တွင်တပ်ဆင်ခြင်း။ Coding စည်းမျဉ်းများသည် အောက်ပါအတိုင်းဖြစ်သည် ။

1. မော်ဒယ်ဖွဲ့စည်းပုံ- TYD ① – ② ③

- TYD- capacitive voltage transformer အတွက် ကုဒ်
- ①- စနစ်၏ အဆင့်သတ်မှတ်ထားသော အဆင့်ဗို့အား (ယူနစ်- kV)
- ②- ဗို့အားပိုင်းခြားမှု၏ အဆင့်သတ်မှတ်ထားသော စွမ်းရည် (ယူနစ်- μF၊ ရွေးချယ်နိုင်သော 0.01μF၊ 0.02μF)
- ③- လုပ်ဆောင်ချက်ဆိုင်ရာ အင်္ဂါရပ်နောက်ဆက်ကုဒ်

2. Suffix Code ရှင်းလင်းချက်-

- H: ညစ်ညမ်းမှုဒဏ်ခံနိုင်သော အမျိုးအစား၊ ညစ်ညမ်းသောနေရာများအတွက် သင့်လျော်သည်။
- G- အမြင့်ပေအမျိုးအစား၊ အမြင့်ပေ 2000 မီတာ အထက်ရှိသော နေရာများအတွက် သင့်လျော်သည်။
- F- ထိရောက်မှုမရှိသော မြေပြင်စနစ်များအတွက် သင့်လျော်သည်။

3.Typical Model နမူနာ

TYD110/√3-0.02FH၊ 110kV ဗို့အားအဆင့်ကို ကိုယ်စားပြုသည်၊ ဗို့အားပိုင်းခြားသတ်မှတ်ထားသော စွမ်းဆောင်ရည် 0.02μF၊ neutral point non-effectively grounded systems နှင့် Class D pollution environments, capacitive voltage transformer.

အဓိကလုပ်ဆောင်ချက်များ

1.Precise Metering and Voltage Measurement

တိကျသော မြင့်မားသော ဗို့အားရယူမှုနှင့် စွမ်းအင်တိုင်းတာခြင်းကို ဖွင့်ပေးသည်၊ စားသုံးမှုဒေတာ။

2.Power Grid Protection နှင့် အလိုအလျောက်ထိန်းချုပ်မှု

ထပ်ဆင့်ကာကွယ်ရေး၊ ဓာတ်အားလိုင်း အလိုအလျောက် ထိန်းချုပ်မှုနှင့် ထပ်တူပြုမှုများအတွက် တည်ငြိမ်သော ဗို့အား အချက်ပြမှုများကို ပံ့ပိုးပေးပါသည်။ စစ်ဆေးခြင်း၊ စနစ်ချို့ယွင်းချက်များကို လျင်မြန်စွာ တုံ့ပြန်နိုင်စေခြင်း။

3.Power Line Communication Coupling

power line carrier communication အတွက် coupling capacitor အနေဖြင့် လုပ်ဆောင်၍ power line signal ထုတ်လွှင့်ခြင်း မရှိဘဲ၊ အပိုကြိုးများ။

အကောင်အထည်ဖော်မှုစံနှုန်းများ

Outdoor Voltage Transformer ၏ ထုတ်လုပ်မှုနှင့် စမ်းသပ်ခြင်း လုပ်ငန်းစဉ်တစ်ခုလုံးသည် နိုင်ငံတော်မှ အတိအကျလိုက်နာပါသည်။ တရားဝင် စံချိန်စံညွှန်းများ၊ အင်ဂျင်နီယာ လက်ခံမှု သတ်မှတ်ချက်များ ပြည့်ပြည့်စုံစုံ ပြည့်မီသည်-
- GB/T20840.1-2010 "တူရိယာထရန်စဖော်မာများ - အပိုင်း 1- အထွေထွေနည်းပညာလိုအပ်ချက်များ"
- GB/T20840.5-2013" Instrument Transformers - အပိုင်း 5- Capacitive ဗို့အားအတွက် ဖြည့်စွက်နည်းပညာလိုအပ်ချက်များ ထရန်စဖော်မာများ"
- GB/T19749-2005 "Coupled Capacitors နှင့် Capacitive Voltage Dividers"

သက်ဆိုင်သော ပတ်ဝန်းကျင်အခြေအနေများ

Outdoor Voltage Transformer သည် အလွန်ကောင်းမွန်သော ပတ်ဝန်းကျင် လိုက်လျောညီထွေရှိမှု ရှိပြီး ရှုပ်ထွေးမှုအောက်တွင် တည်ငြိမ်စွာ လည်ပတ်နိုင်သည်။ ပြင်ပအခြေအနေများ။ အသုံးပြုနိုင်သော စံသတ်မှတ်ချက်များသည် အောက်ပါအတိုင်းဖြစ်သည်-
- တပ်ဆင်မှုအခြေအနေများ- အိမ်တွင်းနှင့် အပြင်ဘက်တွင် အသုံးပြုရန် သင့်လျော်သည်။
- ပတ်ဝန်းကျင်အပူချိန် : -40 ℃ ～ + 45 ℃ (အထူးအခြေအနေများကို စိတ်ကြိုက်ညှိနှိုင်းနိုင်သည်)
- အများဆုံးလေတိုက်နှုန်း- ≤150km/h
- အဆင့်သတ်မှတ်ထားသော အမြင့်ပေ- ≤2000m (G-type high-altitude version သည် မြင့်မားသောအမြင့်များနှင့် လိုက်လျောညီထွေဖြစ်စေသည်)
- Icing Thickness: ≤10mm
- ညစ်ညမ်းမှုဆန့်ကျင်မှုအဆင့်သတ်မှတ်ချက်- Standard Class D (creepage distance ≥ 43.3mm/kV), ချန်လှပ်ထားသော Class E (creepage distance ≥ 53.7mm/kV)

ထုတ်ကုန်ဖွဲ့စည်းပုံဆိုင်ရာ အားသာချက်များ

Usune TYD စီးရီး CVT သည် core အစိတ်အပိုင်းနှစ်ခုပါဝင်သည်- capacitive ဗို့အားပါဝင်သည့် modular ပေါင်းစပ်ဖွဲ့စည်းပုံကိုလက်ခံသည် ပိုင်းခြားခြင်းနှင့် လျှပ်စစ်သံလိုက်ကိရိယာ။ ဖွဲ့စည်းပုံသည် ခိုင်ခံ့ပြီး တာရှည်ခံသည်-

1.High-strength Capacitive Voltage Divider

အရည်အသွေးမြင့် ပါးလွှာသော ဖလင်နှင့် ကာပါစီတာ စက္ကူပေါင်းစပ် dielectric ကို အသုံးပြုသည်။ Multiple capacitor ဒြပ်စင်တွေဖြစ်ပါတယ်။ အရည်အသွေးမြင့် လျှပ်ကာဆီဖြင့် လေဟာနယ်ဖြင့် ဖုံးအုပ်ထားသော ကြွေထည်အတွင်း အစီအရီ ချိတ်ဆက်ထားသည်။ အပြည့်အဝ အလုံပိတ်ဖွဲ့စည်းပုံတွင် အတွင်းပိုင်းဗို့အားတည်ငြိမ်မှုကို ထိန်းသိမ်းရန် ဆီလျော်ကြေးပေးသည့်ကိရိယာတစ်ခု တပ်ဆင်ထားသည်။ ယိုစိမ့်မှုနှင့် အစိုဓာတ်ပြဿနာများ။ bolt တပ်ဆင်ဖွဲ့စည်းပုံသည် အဆင်ပြေသောတပ်ဆင်မှုနှင့် လုံခြုံသောချိတ်ဆက်မှုကို သေချာစေသည်။

2.Integrated လျှပ်စစ်သံလိုက်ကိရိယာ

တပ်ဆင်ထားသော အလယ်အလတ်ထရန်စဖော်မာ၊ လျော်ကြေးပေးသည့် ဓာတ်ပေါင်းဖိုနှင့် အမြန်ပြည့်နေသော ဓာတ်ပေါင်းဖို damper ပါ၀င်သည်၊ အားလုံးကို အလုံပိတ်ထားသည် ဆီဖြည့်ထားသော သံမဏိကန်အတွင်း။ ၎င်းကို စက်ရုံမှ မထွက်ခွာမီ ဗို့အားနိမ့် ပိုင်းခြားမှုဖြင့် ကြိုတင် တပ်ဆင်ထားခြင်း၊ insulating oil system ၏ ပြီးပြည့်စုံသော အထီးကျန်မှုကို သေချာစေပြီး အပြန်အလှန် စွက်ဖက်မှုကို ဖယ်ရှားပေးသည်။

3.Safety Protection ဒီဇိုင်း

သီးသန့် damping၊ grounding နှင့် carrier wave terminals များကို ရှင်းလင်းသော အမှတ်အသားများဖြင့် တပ်ဆင်ထားသည်။ အကာအကွယ်မျိုးစုံ အဆောက်အဦများသည် ဗို့အားမြင့် ယိုစိမ့်မှုနှင့် ဒုတိယစက်ပစ္စည်းများ ပျက်စီးခြင်းကဲ့သို့သော ဘေးကင်းရေးအန္တရာယ်များကို ထိရောက်စွာ ကာကွယ်ပေးပါသည်။

အင်ဂျင်နီယာလျှောက်လွှာ Cas

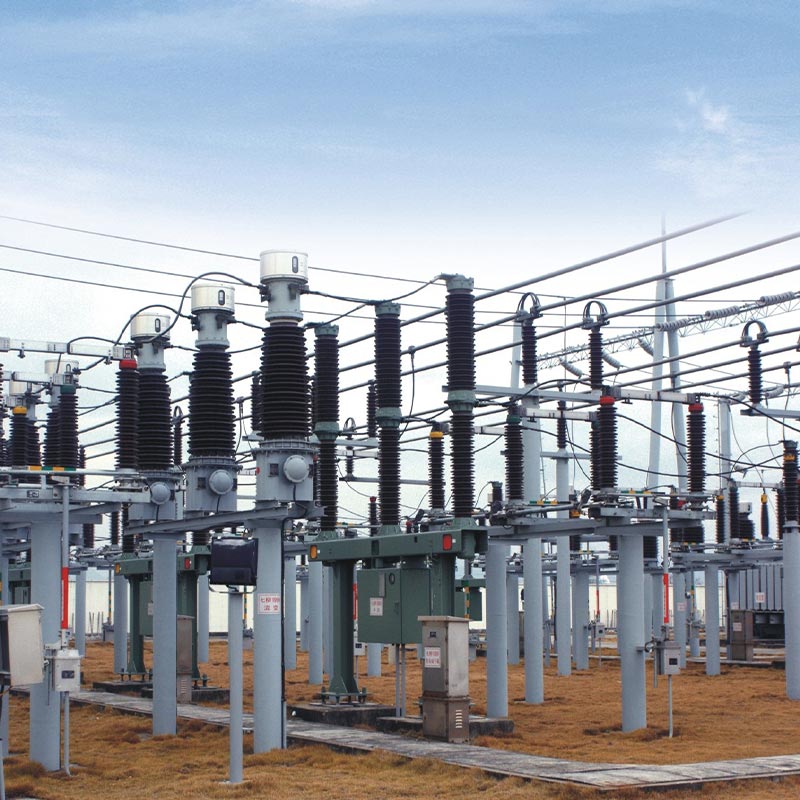

ဗို့အားမြင့် CVT စက်ကိရိယာများ၏ အရည်အသွေးမြင့် ပေးသွင်းသူအနေဖြင့် Usune ၏ TYD စီးရီး ဗို့အားထရန်စဖော်မာများသည် Zhejiang ပြည်နယ် Zhoushan ရှိ 110kV မြို့ပြဓာတ်အားလိုင်း ပြုပြင်မွမ်းမံမှုတွင် အဓိကပရောဂျက်တစ်ခုတွင် အောင်မြင်စွာ အသုံးချခဲ့သည်။ ဟိ ပရောဂျက်သည် ဒေသခံ၏ရှုပ်ထွေးသောလည်ပတ်မှုအခြေအနေများအတွက် သင့်လျော်သော ဂန္တဝင်မော်ဒယ် TYD110/√3-0.02FH ကို ရွေးချယ်ခဲ့သည်။ ပြင်းထန်သော လေထုညစ်ညမ်းမှုရှိသော ကမ်းရိုးတန်းဒေသနှင့် ထိရောက်စွာအခြေခံခြင်းမရှိသော ကြားနေအမှတ်
ဤဓာတ်အားခွဲရုံရှိ မူလစက်ပစ္စည်းများသည် မတည်ငြိမ်သော ဗို့အားတိုင်းတာမှုနှင့် အနှောင့်အယှက်ဆန့်ကျင်မှု အားနည်းခြင်းကြောင့် ကြုံတွေ့ခဲ့ရသည်။ စွမ်းရည်များ။ CVTs များကို Usune TYD စီးရီး CVTs များဖြင့် အစားထိုးပြီးနောက်၊ စက်သည် ပိုမိုတည်ငြိမ်စွာ လည်ပတ်နေပါသည်။ 3 နှစ်ထက်၊ မြင့်မားသောကြမ်းတမ်းသောပတ်ဝန်းကျင်တွင်ပင်တိကျသောမီတာတိုင်းတာခြင်းနှင့်တည်ငြိမ်သောအချက်ပြထွက်ရှိမှုကိုထိန်းသိမ်းထားသည်။ စိုထိုင်းဆ၊ ဆားဖြန်း၊ လေပြင်း။ ၎င်းသည် ဓာတ်အားခွဲရုံ relay ကာကွယ်ရေးနှင့် သယ်ဆောင်သူအတွက် ယုံကြည်စိတ်ချရသော ပံ့ပိုးမှုပေးပါသည်။ ဆက်သွယ်ရေး၊ ဒေသဆိုင်ရာ မဟာဓာတ်အားလိုင်း လည်ပတ်မှု၏ ယုံကြည်စိတ်ချရမှုကို ထိရောက်စွာ တိုးတက်စေခြင်း၊ စက်ပစ္စည်းများ လျှော့ချခြင်း။ ကျရှုံးနှုန်းများနှင့် ထုတ်ကုန်၏ အလွန်ကောင်းမွန်သော ရာသီဥတုဒဏ်ခံနိုင်ရည်နှင့် ညစ်ညမ်းမှုကို ခံနိုင်ရည်ရှိသော စွမ်းဆောင်ရည်ကို အပြည့်အဝစစ်ဆေးခြင်း။

လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှု သတ်မှတ်ချက်များ

1. Core Operating Parameters များ

- ရေရှည်လုပ်ဆောင်မှု- 1.2 ဆ အဆင့်သတ်မှတ်ထားသော ဗို့အား (1.2Un)
- ကာလတို ဝန်ပိုအား- 1.5Un ဗို့အားဖြင့် စက္ကန့် 30 ကြာ လည်ပတ်နိုင်သည်။
- F-type သီးသန့်- 1.9Un ဗို့အားဖြင့် 8 နာရီဆက်တိုက် လည်ပတ်နိုင်သည်။

2. နေ့စဉ်ထိန်းသိမ်းမှုလိုအပ်ချက်များ

- insulating oil ယိုစိမ့်ခြင်းမှ ကာကွယ်ရန် စက်ပစ္စည်း၏ အလုံပိတ်အခြေအနေကို ပုံမှန်စစ်ဆေးပါ။
- d1 နှင့် d2 ၏ယုံကြည်စိတ်ချရသောချိတ်ဆက်မှုကိုသေချာစေပါ။ open-circuit လည်ပတ်မှုကို တင်းကြပ်စွာ တားမြစ်ထားသည်။
- carrier စက်ပစ္စည်းများနှင့် မချိတ်ဆက်သောအခါ၊ N နှင့် X terminals များသည် ယုံကြည်စိတ်ချရသော short-circuit ဖြစ်ရပါမည်။
- အလုံပိတ် bolts များနှင့် ဆီဖြည့်အပေါက် တံဆိပ်ခတ်ခြင်း အဆောက်အဦများကို ခွင့်ပြုချက်မရှိဘဲ ဖြုတ်ယူခြင်းကို တားမြစ်ထားသည်။
- ဆီကြောင့်ဖြစ်ရသည့် ဘေးကင်းသော အန္တရာယ်များကို ရှောင်ရှားရန် လျှပ်စစ်သံလိုက်ယူနစ်ကို ပုံမှန်ဆီနမူနာနှင့် စမ်းသပ်ရန် မလိုအပ်ပါ။ အဆင့်ကျဆင်းသွားသည်။

ထုတ်ကုန်အတိုင်းအတာ။

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- Usune TYD စီးရီး CVT ကိုမသတ်မှတ်မီ မည်သည့် core tests များကို ပြီးမြောက်ရန် လိုအပ်သနည်း။

DL/T596-1996 စံနှုန်းအရ core test သုံးခုကို ပြီးအောင်လုပ်ရပါမည်- ပထမ၊ capacitance နှင့် dielectric capacitor divider ၏ ဆုံးရှုံးမှုကို စမ်းသပ်ရမည်ဖြစ်ပြီး၊ capacitance value သည် nameplate မှ ≤2% နှင့် ကွဲလွဲနေကြောင်း၊ dielectric ဆုံးရှုံးမှု tangent ≤0.002။ ဒုတိယအချက်အနေဖြင့် လျှပ်စစ်သံလိုက်ယူနစ်၏ လျှပ်ကာခံနိုင်ရည်အား a ကိုအသုံးပြု၍ စမ်းသပ်ရမည်ဖြစ်သည်။ 2500V megohmmeter၊ terminal တစ်ခုစီ၏ insulation resistance သည် ≥500MΩ ဖြစ်သည်။ တတိယအချက်၊ တိကျမှုစံကိုက်ခြင်း။ test သည် high-voltage ၏ထောင့်ကိုတိုးမြှင့်ရန်လိုအပ်သည် stray capacitance နှောင့်ယှက်မှုကိုလျှော့ချရန်နှင့်သေချာစေရန် တိုင်းတာမှုတိကျမှု။

Q2- Outdoor Voltage Transformer ၏ site တွင်တပ်ဆင်ခြင်းအတွက် အဓိကသတိထားချက်များကား အဘယ်နည်း။

ပထမဦးစွာ capacitor divider နှင့် electromagnetic device များသည် လိုက်ဖက်သော set တစ်ခုဖြစ်ပြီး သတ်မှတ်ချက်များအရ တပ်ဆင်ရပါမည်။ တံဆိပ်နံပါတ်များ၊ နိုင်လိုမင်းထက် ဖလှယ်လို့ မရဘူး။ ဒုတိယ၊ လျှပ်စစ်သံလိုက်ယူနစ်၏အပေါက်များ လွှင့်တင်ရန်အတွက် ဆီတိုင်ကီကို အသုံးပြုရမည်။ ပစ္စည်းကိရိယာများကိုတားဆီးရန် capacitor ကြွေစွပ်အိတ်ကိုရုတ်သိမ်းခြင်းကိုတားမြစ်ထားသည်။ ပျက်စီးခြင်း။ တတိယ၊ ဖောင်ဒေးရှင်းကို M20 စွမ်းအားမြင့် bolts များဖြင့် ပြုပြင်ရမည်ဖြစ်ပြီး စက်၏ အလုံးစုံ တိမ်းစောင်းမှုဖြစ်ရမည်၊ 2/1000mm ထက်မပိုရ။ စတုတ္ထ၊ X terminal သည် ယုံကြည်စိတ်ချရသော အခြေချပြီး စိုစွတ်နေသော terminal ကို လုံခြုံစွာသေချာစေပါ။ စက်ပစ္စည်းပျက်စီးမှုမဖြစ်စေရန် ချိတ်ဆက်ပါ။

Q3- H၊ G၊ နှင့် F နောက်ဆက်တွဲပုံစံများသည် အဘယ်အခြေအနေများအတွက် သင့်လျော်သနည်း။

H သည် လေထုညစ်ညမ်းမှုကို ဆန့်ကျင်သည့် အမျိုးအစားဖြစ်ပြီး ကမ်းရိုးတန်းဒေသများကဲ့သို့ အလွန်ညစ်ညမ်းပြီး အဆိပ်ပြင်းသော ပတ်ဝန်းကျင်များအတွက် သင့်လျော်ပါသည်။ စက်မှုသတ္တုတွင်းများ၊ G သည် အမြင့်ပေအမျိုးအစားဖြစ်ပြီး အမြင့်၊ ဗို့အားနိမ့်၊ နှင့် အပူချိန်နိမ့်များအတွက် အကောင်းဆုံးပြုလုပ်ထားသည်။ 2000m အထက်ရှိသော ဧရိယာများအတွက် သင့်လျော်သော ပတ်ဝန်းကျင်၊ F သည် system-adaptive အမျိုးအစားဖြစ်ပြီး neutral-point အတွက် အထူးထုတ်လုပ်ထားသည်။ အထူးဓာတ်အားလိုင်းအတွက် သင့်လျော်သော အားကောင်းသော overvoltage သည်းခံနိုင်စွမ်းရှိသော ဓာတ်အားစနစ်များ လည်ပတ်မှုအခြေအနေများ။

စက်ရုံ၏ကြံ့ခိုင်မှုနှင့်ဝန်ဆောင်မှုအာမခံ

Zhejiang Usune Electric သည် R&D၊ ထုတ်လုပ်မှု၊ ထုတ်လုပ်မှု၊ နှင့်အရောင်း။ ဗို့အားမြင့်ထရန်စဖော်မာနယ်ပယ်တွင် နှစ်ပေါင်းများစွာ အတွေ့အကြုံရှိသဖြင့် ၎င်းသည် ပြီးပြည့်စုံသော ထုတ်လုပ်မှုစနစ်တစ်ခု ပိုင်ဆိုင်ပါသည်။ နှင့် တင်းကြပ်သော အရည်အသွေး စစ်ဆေးရေး လုပ်ငန်းစဉ်များ။ TYD ထုတ်ကုန်အားလုံးသည် အမျိုးသားအဆင့် စံချိန်စံညွှန်းစစ်ဆေးမှုကို ကျော်ဖြတ်ပြီး တည်ငြိမ်ကြောင်း အာမခံပါသည်။ စွမ်းဆောင်ရည်မြင့်မားပြီး ကုန်ကျစရိတ်သက်သာမှု။ စံချိန်စံညွှန်းမီထုတ်ကုန်များနှင့် စိတ်ကြိုက်ဖြေရှင်းချက်များကို ပေးဆောင်နိုင်ပါသည်။ မတူညီသောဗို့အားအဆင့်များ၊ ပတ်ဝန်းကျင်အခြေအနေများနှင့် ဓာတ်အားလိုင်းလိုအပ်ချက်များ၊ ယုံကြည်စိတ်ချရသော ဗို့အားမြင့်မားမှုကို ပေးဆောင်သည်။ ကမ္ဘာ့လျှပ်စစ်စီမံကိန်းများအတွက် အထောက်အကူပြုပစ္စည်းများ။
