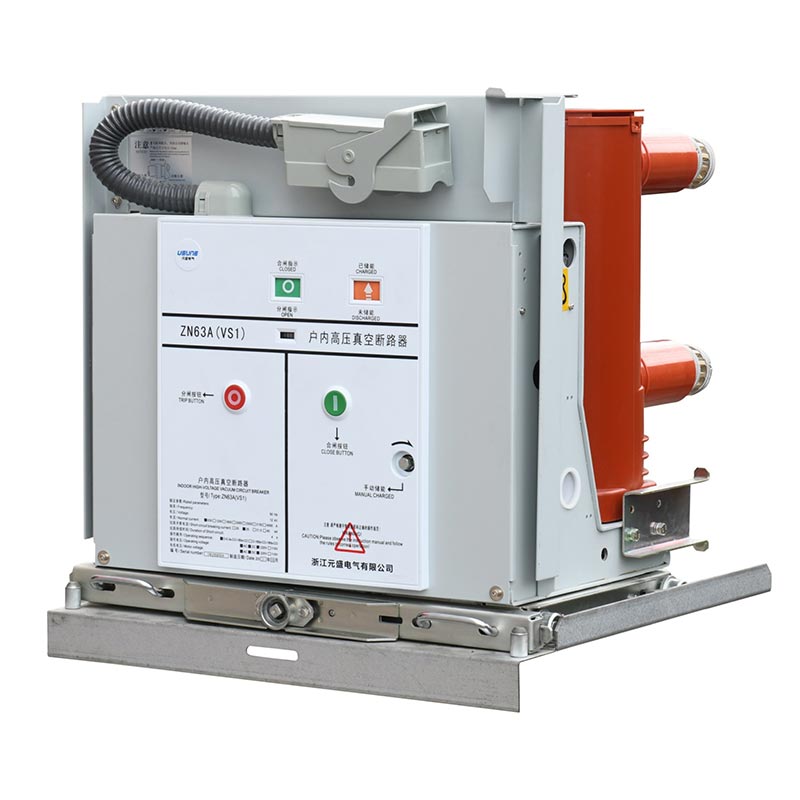

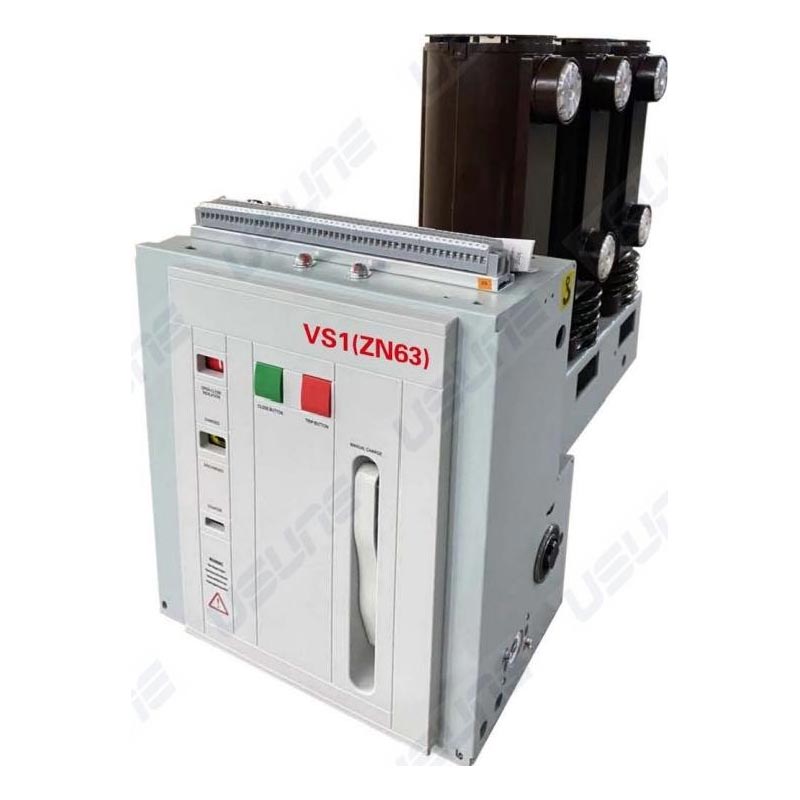

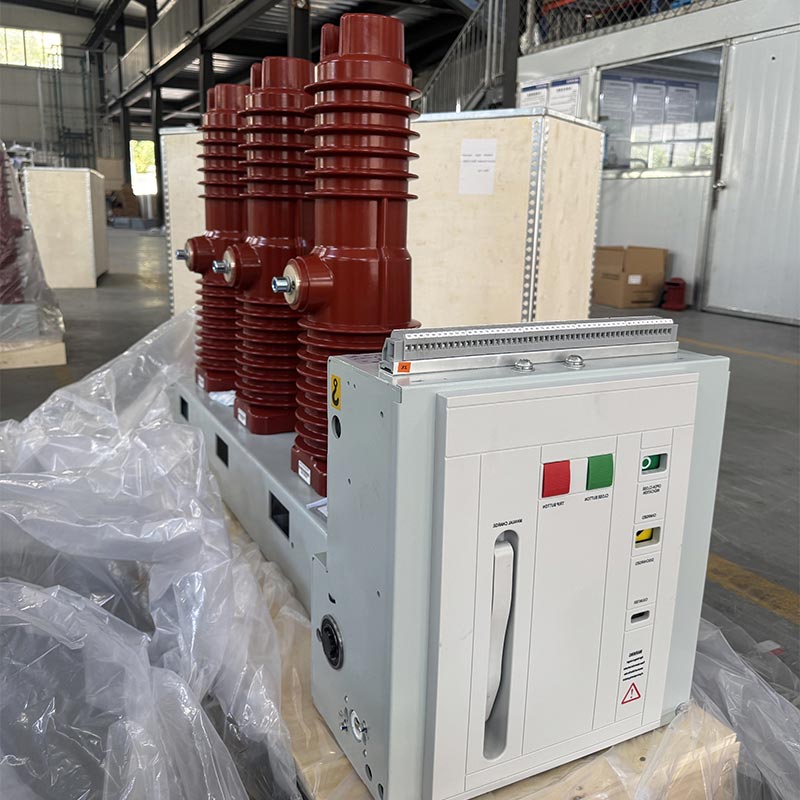

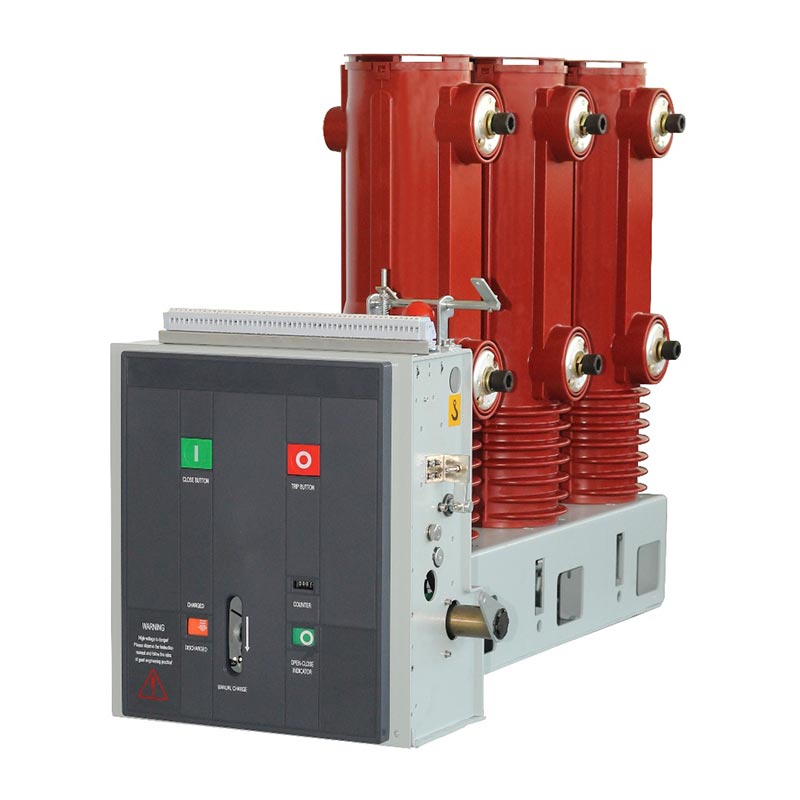

Side Mounted Indoor Vacuum Circuit Breaker

Usune Side Mounted Indoor Vacuum Circuit Breaker သည် fixed တွင် အဓိကအသုံးပြုသည့် ပုံသေဗို့အားမြင့် switchgear တစ်ခုဖြစ်သည်။ switchgear ၎င်းအား သီးခြားလွတ်လပ်စွာအသုံးပြုနိုင်သည် သို့မဟုတ် ring network power supply systems၊ box-type transformers၊ နှင့် အမျိုးမျိုးသော စံမဟုတ်သော ပါဝါထောက်ပံ့ရေးစနစ်များ။ ၎င်း၏အဓိကအားသာချက်မှာ ၎င်း၏လေဟာနယ် arc-extinguishing နည်းပညာ၊ မိရိုးဖလာ arc-extinguishing media ကြောင့် ဖြစ်ပေါ်လာသော ညစ်ညမ်းမှုနှင့် ပျက်စီးမှုများကို ရှောင်ရှားရန်၊ ပါဝါထောက်ပံ့မှုကို ထိထိရောက်ရောက် ပိုမိုကောင်းမွန်စေခြင်း၊ ဘေးကင်းရေးနှင့် တည်ငြိမ်ရေး။ ဤထုတ်ကုန်သည် ရင့်ကျက်မှုနှင့်အတူ Usune ၏ စက်ရုံမှ လွတ်လပ်စွာ တီထွင်ထုတ်လုပ်ထားပါသည်။ ထုတ်လုပ်မှု လုပ်ငန်းစဉ်များနှင့် တင်းကျပ်သော အရည်အသွေး ထိန်းချုပ်မှု အမျိုးမျိုး ရှုပ်ထွေးမှုအောက်တွင် တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို သေချာစေသည်။ အခြေအနေများ

ထုတ်ကုန်စံချိန်စံညွှန်းများနှင့် အခွင့်အာဏာ ထုတ်ကုန်ယုံကြည်စိတ်ချရမှုနှင့် လိုက်လျောညီထွေမှုရှိစေရန်အတွက် Usune Side Mounted Indoor Vacuum Circuit Breaker သည် GB/T1984-2014 "High အပါအဝင် တရားဝင်ပြည်တွင်းနှင့် နိုင်ငံတကာစံနှုန်းများကို တင်းကြပ်စွာလိုက်နာပါသည်။ ဗို့အားဆားကစ်ဘရိတ်များ၊ JB3855-1996 "3.6~40.5KV အတွင်းပိုင်းဗို့အားမြင့်မားသော ဖုန်စုပ်ဆားကစ်ဘရိတ်များ" နှင့် DL/T403-2000 "12~40.5KV Vacuum Circuit Breakers များ မှာယူခြင်း နည်းပညာဆိုင်ရာ အခြေအနေများ" နှင့် သက်ဆိုင်ရာ လိုအပ်ချက်များနှင့်အညီ လိုက်နာဆောင်ရွက်ခြင်း၊ IEC62271-100:2008။ ထုတ်ကုန်တစ်ခုစီသည် စက်ရုံမှမထွက်ခွာမီ ပြင်းထန်သော စက်ရုံစစ်ဆေးခြင်း နှင့် နည်းပညာပိုင်းဆိုင်ရာအားလုံးကို ခံရမည်။ ကန့်သတ်ချက်များသည် ဒီဇိုင်းလိုအပ်ချက်များနှင့် ကိုက်ညီပြီး၊ ထုတ်ကုန်အရည်အသွေးအတွက် Usune ၏ ကတိကဝတ်များကို သရုပ်ပြပြီး ဘေးကင်းလုံခြုံစွာ အသုံးပြုရန် အာမခံပါသည်။ အသုံးပြုသူများ။

လည်ပတ်မှုပတ်ဝန်းကျင်နှင့် အသုံးချနိုင်မှု

Side Mounted Indoor Vacuum Circuit Breaker သည် ပတ်ဝန်းကျင်အမျိုးမျိုးအတွက် အလွန်လိုက်လျောညီထွေရှိပြီး သင့်လျော်သည်။ အောက်ဖော်ပြပါ အိမ်တွင်းလည်ပတ်မှုအခြေအနေများ-

1. ပတ်ဝန်းကျင်အပူချိန်- အမြင့်ဆုံး +40 ℃၊ အနိမ့်ဆုံး -15 ℃
2. ပတ်ဝန်းကျင်စိုထိုင်းဆ- နေ့စဉ်ပျမ်းမျှ နှိုင်းရစိုထိုင်းဆ ≤95%, လစဉ်ပျမ်းမျှ ≤90%; နေ့စဉ်ပျမ်းမျှအငွေ့ဖိအား ≤22×10⁻³MPa၊ လစဉ်ပျမ်းမျှ ≤1.8×10⁻³MPa
3. အမြင့်- 1000 မီတာထက်မပိုစေရ။
4. ငလျင်ပြင်းအား- 8 ဒီဂရီထက်မပိုစေရ။
5. လေထုပတ်ဝန်းကျင်- သိသာထင်ရှားသောဖုန်မှုန့်များ၊ မီးခိုးများ၊ အဆိပ်သင့်ပြီး မီးလောင်လွယ်သောဓာတ်ငွေ့များ၊ အငွေ့များ၊ သို့မဟုတ် ဆားမှုန်ရေမွှားများမှ ကင်းစင်ပါသည်။ ညစ်ညမ်းမှု။

မှတ်ချက်- အမှန်တကယ် လည်ပတ်နေသော ပတ်ဝန်းကျင်သည် အထက်ဖော်ပြပါ ပုံမှန်သတ်မှတ်ချက်များထက် ကျော်လွန်နေပါက၊ ကျေးဇူးပြု၍ ၎င်းနှင့် တိုင်ပင်ပါ။ သင့်လျော်သော ထုတ်ကုန်ဖြေရှင်းချက်ကို စိတ်ကြိုက်ပြင်ဆင်ရန် ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူ Usune။

Structure နှင့် Function များ

1. စုစုပေါင်းဖွဲ့စည်းပုံ

Side Mounted Indoor Vacuum Circuit Breaker သည် လည်ပတ်ယန္တရား၏ ရှေ့မှနောက်သို့ အစီအစဉ်တကျ ဆောင်ရွက်ပေးပြီး arc-extinguishing အခန်း။ ပင်မလျှပ်ကူးပတ်လမ်းသည် သုံးဆင့်ကြမ်းပြင်တပ်ဆင်ထားသော အမျိုးအစားဖြစ်သည်။ ဖုန်စုပ်စက် epoxy resin APG လုပ်ငန်းစဉ်ကို အသုံးပြု၍ ပြုလုပ်ထားသော tubular insulating ဆလင်ဒါအတွင်း အလျားလိုက်တပ်ဆင်ထားသည်။ ဒီ အလွန်ကောင်းမွန်သော anti-creepage စွမ်းဆောင်ရည်ကို ထောက်ပံ့ပေးပြီး interrupter မျက်နှာပြင်ပေါ်ရှိ ဖုန်မှုန့်များ စုဆောင်းမှုကို သိသိသာသာ လျှော့ချပေးသည်၊ ၎င်း၏ လည်ပတ်မှုကို ထိခိုက်ခြင်းမှ ပြင်ပအချက်များအား တားဆီးပေးပြီး စိုစွတ်သော နှင့် စိုစွတ်သော နေရာတွင်ပင် မြင့်မားသော insulation စွမ်းဆောင်ရည်ကို အာမခံပါသည်။ အလွန်ညစ်ညမ်းသောပတ်ဝန်းကျင်။

2. Operating Mechanism Structure ၊

လည်ပတ်မှုယန္တရားသည် လူကိုယ်တိုင်နှင့် လျှပ်စစ်စွမ်းအင်သိုလှောင်မှုကို ပံ့ပိုးပေးသည့် ပလာနစပရိန်လည်ပတ်သည့် ယန္တရားတစ်ခုဖြစ်သည်။ ဟိ လည်ပတ်မော်တာအား interrupter ၏ရှေ့ခန်းတွင်တပ်ဆင်ထားသည်။ အစိုးရအဖွဲ့ကို စည်းဝေးပွဲငါးခု ခွဲထားသည်။ အလယ်အလတ်အပိုင်းလေးခုဖြင့် နေရာလွတ်များ၊ စွမ်းအင်သိုလှောင်မှု၊ ထုတ်လွှင့်မှု၊ ခလုတ်တိုက်ခြင်းနှင့် ကြားခံအစိတ်အပိုင်းများကို နေရာချထားပေးသည်။ အသီးသီး။ ထုတ်ကုန်သည် မြင့်မားသောအတားအဆီးနှင့် လည်ပတ်မှုယန္တရားကို ဒီဇိုင်းတစ်ခုတည်းအဖြစ် ပေါင်းစပ်ထားသည်။ ယန္တရား၏ လည်ပတ်ဆောင်ရွက်မှုနှင့် ကြားဖြတ်အဖွင့်နှင့် အပိတ်အကြား ကိုက်ညီမှုအတိုင်းအတာ လိုအပ်ချက်တွေ။ ၎င်းသည် မလိုအပ်သော အလယ်အလတ်အဆင့်များကို လျှော့ချပေးကာ စွမ်းအင်သုံးစွဲမှုနှင့် ဆူညံသံများကို လျှော့ချပေးကာ တိုးတက်ကောင်းမွန်စေသည်။ လည်ပတ်မှုယုံကြည်စိတ်ချရမှု။

ပင်မသတ်မှတ်ချက်များနှင့် နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

တပ်ဆင်ခြင်းနှင့် ကော်မရှင်ပေးခြင်း

1. ဆားကစ်ဘရိတ်ကာ ပျက်စီးမှုရှိမရှိ စစ်ဆေးပါ။ ပျက်စီးသွားပါက အသုံးပြုခြင်းကို ချက်ချင်းရပ်ပါ။
2. ညစ်ညမ်းမှုများ (အထူးသဖြင့် insulating မျက်နှာပြင်မှ) ဖယ်ရှားပါ။ သယ်ယူပို့ဆောင်နေစဉ် သို့မဟုတ် ညစ်ညမ်းမှုများ သိုလှောင်မှုသည် ထုတ်ကုန်၏ insulation စွမ်းဆောင်ရည်ကို ထိခိုက်စေနိုင်သည်။
3. စွမ်းအင်သိုလှောင်ရန်နှင့် လိုအပ်သလို လိုအပ်သလို အပိတ်/အဖွင့်လုပ်ငန်းများ လုပ်ဆောင်ရန် circuit breaker ကို ကိုယ်တိုင်လုပ်ဆောင်ခြင်း၊ စွမ်းအင်သိုလှောင်မှု အခြေအနေနှင့် အပိတ်/အဖွင့် အနေအထား ညွှန်ကိန်းများသည် ပုံမှန်ဟုတ်မဟုတ် စောင့်ကြည့်နေပါသည်။
4. စွမ်းအင်သိုလှောင်ရန်နှင့် လည်ပတ်ပါဝါကို အသုံးပြု၍ အပိတ်/အဖွင့် လုပ်ဆောင်ချက်များကို လုပ်ဆောင်ရန် circuit breaker ကို လည်ပတ်ပါ။ ထောက်ပံ့မှု၊ စွမ်းအင်သိုလှောင်မှုအခြေအနေနှင့် အနေအထားညွှန်ကိန်းများသည် ပုံမှန်ဟုတ်မဟုတ် စစ်ဆေးခြင်း။
5. လက်တွန်းလှည်းအမျိုးအစား circuit breaker ၏လုပ်ဆောင်ချက်- တွန်းလက်ကိုင်ကို push hole ထဲသို့ထည့်ကာ နာရီလက်တံအတိုင်းလှည့်ပါ။ စုစုပေါင်း 300±3mm တွန်းအားဖြင့် ပြန်နုတ်ရန် ရှေ့နှင့်နောက်ပြန်လှည့်ရန်၊ ပွင့်လင်းသောအနေအထားတွင်၊ ချောမွေ့စွာရွှေ့ပါ။ "ကလစ်" အသံမကြားမချင်း လက်ကိုင်ကို အလယ်အလတ်အမြန်နှုန်းဖြင့် အကြိမ် 30 လှည့်၍ အလုပ်လုပ်ခြင်း သို့မဟုတ် စမ်းသပ်မှုအနေအထားသို့ လှည့်ခြင်း၊ ၎င်းသည် အနေအထားတွင်ရှိကြောင်း ညွှန်ပြခြင်း (တွန်းအား ယန္တရားအား မထိခိုက်စေရန် အလွန်အကျွံ တွန်းအားကို မသုံးပါနှင့်)။ ဤအချိန်တွင်၊ သက်ဆိုင်ရာ အနေအထား အညွှန်းများ (S8၊ S9) ကို အသက်သွင်းပါမည်။

မှတ်ချက်- အပိတ်ချိတ်ဆက်သော့ချိတ်ကိရိယာကိုအသုံးပြုသည့်အခါ၊ ၎င်းကိုသော့ဖွင့်ရန်အတွက် အပြန်အလှန်ချိတ်ဆက်ထားသော ဆားကစ်ပါဝါထောက်ပံ့မှုကို ချိတ်ဆက်ရပါမည်။ မပိတ်မီ; ထုပ်ပိုးပြီးသောအခါ၊ ထုပ်ပိုးမှုလိုအပ်ချက်များနှင့်အညီ ဆားကစ်ဘရိတ်ကာတံတောင်ဆစ်ကို တင်ကာ လည်ပတ်ပါ။ ပြင်းထန်သော ရိုက်ခတ်မှုနှင့် တုန်ခါမှုတို့ကို ရှောင်ရှားရန်၊ အောက်အထွက်လက်မောင်းအား ဝန်အောက်တွင်ရှိနေစေရန်၊ hoisting device ကိုဖယ်ရှားပါ။ ကက်ဘိနက်ထဲမထည့်ခင် လိုအပ်တယ်။

Real-world Application Case Study

ဖြစ်ရပ်- တရုတ်နိုင်ငံတောင်ပိုင်းရှိ စက်မှုဥယျာဉ်ကြီးတစ်ခုသည် Usune Side-Mounted Indoor Vacuum Circuit Breakers (မော်ဒယ် 50) ကို ဝယ်ယူခဲ့သည်။ VS1-12/1250-25) ၎င်း၏ ထုတ်လုပ်မှု အလုပ်ရုံ ဓာတ်အားဖြန့်ဖြူးရေးစနစ်။ ပန်းခြံအတွင်း ထုတ်လုပ်မှုလိုင်းများစွာ လည်ပတ်နေသည်။ တနည်းအားဖြင့် မကြာခဏ power switching နှင့် short-circuit current interruption အတွက် မြင့်မားသော ယုံကြည်စိတ်ချရမှု လိုအပ်ပါသည်။ ကတည်းက 2024 ခုနှစ်တွင် တပ်ဆင်ခြင်းနှင့် လုပ်ငန်းစတင်ခြင်းတွင် ထုတ်ကုန်များသည် ပျက်ကွက်ခြင်းမရှိဘဲ 12 လဆက်တိုက် တည်ငြိမ်စွာလည်ပတ်နိုင်ခဲ့သည်။ ဓာတ်အားစနစ်အား ထိထိရောက်ရောက်ကာကွယ်ခြင်းနှင့် ထိန်းချုပ်ခြင်း၊ စက်ကိရိယာများရပ်နားချိန်ကို လျှော့ချခြင်းနှင့် ပန်းခြံများကို ပိုမိုကောင်းမွန်စေခြင်း။ ထုတ်လုပ်မှုထိရောက်မှု။ ပြည်တွင်းတရုတ်ရောင်းချသူအနေဖြင့် Usune သည် ဆိုက်တွင်တပ်ဆင်ခြင်းဆိုင်ရာလမ်းညွှန်ချက်အပြည့်အစုံနှင့် ပံ့ပိုးပေးခဲ့ပါသည်။ အရောင်းအပြီးပြုပြင်ထိန်းသိမ်းခြင်းဝန်ဆောင်မှုများသည် ဖောက်သည်ထံမှ ချီးမြင့်မှုရရှိခြင်း။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- circuit breaker ၏ အမှန်တကယ်လည်ပတ်နေသော ပတ်ဝန်းကျင်သည် ပုံမှန်လိုအပ်ချက်များထက် ကျော်လွန်နေပါက၊

A1: ပတ်ဝန်းကျင်အပူချိန်၊ စိုထိုင်းဆ၊ အမြင့်၊ စသည်တို့သည် ပုံမှန်လိုအပ်ချက်များထက် ကျော်လွန်ပါက၊ ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။ ထုတ်လုပ်သူ Usune၊ ချက်ချင်း။ ပရော်ဖက်ရှင်နယ်နည်းပညာအဖွဲ့တစ်ဖွဲ့သည် ဆိုက်တွင် စစ်တမ်းကောက်ယူပြီး စိတ်ကြိုက်ပြင်ဆင်ပေးမည်ဖြစ်သည်။ ထုတ်ကုန်ဖြေရှင်းချက်သည် အထူးလက်အောက်ရှိ circuit breaker ၏ တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေရန် အထူးပတ်ဝန်းကျင်တွင် အဆင်ပြေအောင်ပြုလုပ်ထားသည်။ အခြေအနေများ တာဝန်ရှိသော ပေးသွင်းသူတစ်ဦးအနေဖြင့်၊ Usune သည် သုံးစွဲသူတစ်ဦးစီအတွက် စိတ်ကြိုက်ဖြေရှင်းချက်များကို ပေးအပ်ရန် ကတိပြုပါသည်။

Q2- ၎င်း၏ဝန်ဆောင်မှုသက်တမ်းကို သက်တမ်းတိုးရန် Usune Side Mounted Indoor Vacuum Circuit Breaker ကို မည်သို့ထိန်းသိမ်းမည်နည်း။

A2- ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှုတွင် အဓိကအားဖြင့် အချက်သုံးချက်ပါဝင်သည်- ပထမ၊ အညစ်အကြေးများကို ကာကွယ်ရန် insulation မျက်နှာပြင်ကို ပုံမှန်သန့်ရှင်းရေးလုပ်ပါ။ insulation စွမ်းဆောင်ရည်ကိုထိခိုက်စေခြင်းမှစုဆောင်းခြင်း; ဒုတိယ၊ စွမ်းအင်သိုလှောင်မှု အခြေအနေကို ပုံမှန်စစ်ဆေးပါ၊ အဖွင့်/အပိတ် ညွှန်ကိန်းများနှင့် ကြိုးများ လျော့ရဲခြင်း သို့မဟုတ် ပျက်စီးခြင်း မရှိစေရန်၊ တတိယအချက်၊ လက်စွဲနှင့်လျှပ်စစ် လည်ပတ်မှုယန္တရား၏ ပြောင်းလွယ်ပြင်လွယ်နှင့် ယုံကြည်စိတ်ချရမှုကို စစ်ဆေးရန် ခွဲစိတ်စစ်ဆေးမှုများကို 6 လတစ်ကြိမ် ပြုလုပ်သည်။ ထို့အပြင်၊ စက်ရုံသည် သုံးစွဲသူများအား ထုတ်ကုန်ကို ထိန်းသိမ်းရာတွင် ကူညီရန်အတွက် အသေးစိတ် ပြုပြင်ထိန်းသိမ်းမှုလက်စွဲနှင့် အရောင်းအပြီး လမ်းညွှန်ချက်တို့ကို ပေးပါသည်။ သိပ္ပံနည်းကျ။
