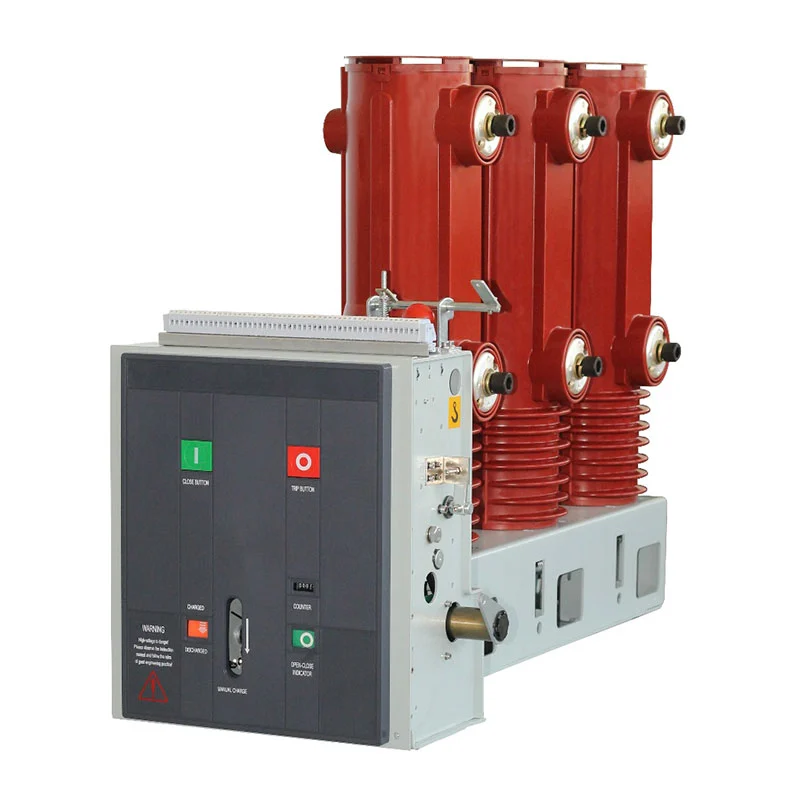

ZN85C-40.5 40.5kV Indoor Vacuum Circuit Breaker

Core Design Philosophy နှင့် Structural Configuration

အပြည့်အ၀တပ်ဆင်ထားသော switchgear နှင့်မတူဘဲ Usune တွင်၊ ကျွန်ုပ်တို့သည် ကျွန်ုပ်တို့၏အင်ဂျင်နီယာအား မရှိမဖြစ်လိုအပ်သော switching element ပေါ်တွင် အာရုံစိုက်ထားပါသည်။ ကျွန်ုပ်တို့၏ ZN85C-40.5 40.5kV Indoor Vacuum Circuit Breaker သည် ပါဝါဆားကစ်များအတွင်း core interrupting function အတွက် ရည်ရွယ်ချက်ဖြင့် တည်ဆောက်ထားသည်။ ၎င်းသည် မော်ဂျူလာစပရိန်ယန္တရားနှင့် လေဟာနယ် arc-extinguishing နည်းပညာဖြင့် ပေါင်းစပ်ထားသော ပုံသေဘေးထွက်တပ်ဆင်ထားသောဘောင်ကို အသုံးပြုထားပြီး ပုံမှန်အပြောင်းအရွှေ့စက်ဝန်းများတောင်းဆိုနေသူများအပါအဝင် 40.5kV အတွင်းပိုင်းဆက်တင်များအတွက် လက်တွေ့ကျသောရွေးချယ်မှုကို ပေးဆောင်သည်။ မော်ဂျူလာစပရိန်ယန္တရားအား 40.5kV ယူနစ်တစ်ခု၏ထူးခြားသောတောင်းဆိုမှုများအတွက် အံဝင်ခွင်ကျဖြစ်ပြီး၊ စက်အထွက်သည် လေဟာနယ်နှောင့်ယှက်သူ၏လိုအပ်ချက်များနှင့်ကိုက်ညီမှုရှိစေရန် ဘရိတ်ကာဘောင်အတွင်း တိုက်ရိုက်တပ်ဆင်ထားသည်။ ၎င်း၏ အထက်-အောက် အပြင်အဆင်သည် ပေါင်းစပ်ဖွဲ့စည်းပုံဖြစ်ပြီး၊ ဂီယာလမ်းကြောင်းကို ချောမွေ့စေပြီး အပိတ်နှင့် ခလုတ်တိုက်သည့်လုပ်ဆောင်ချက်များအတွက် တည်ငြိမ်သောအခြေခံအုတ်မြစ်ကို လုံခြုံစေပါသည်။ ထို့အပြင်၊ ပုံသေဘေးထွက်တပ်ဆင်ထားသောစနစ်သည် ပရောဂျက်ဒီဇိုင်နာများအား သီးခြားစနစ်အပြင်အဆင်များပေါ်အခြေခံ၍ ညာဘက်ခြမ်းအထွက်၊ ထိပ်အဝင်နှင့် မြှုပ်သွင်းထားသောပုံစံများကဲ့သို့သော အမျိုးအစားများကို ပေးဆောင်သည့် breaker ကို အဓိကနှင့် ဒုတိယစက်ပစ္စည်းများနှင့် ချောမွေ့စွာပေါင်းစပ်နိုင်စေပါသည်။

စွမ်းအင်သိုလှောင်မှု နှင့် ကူးပြောင်းခြင်း ဒိုင်းနမစ်များ

Usune တွင်၊ ကျွန်ုပ်တို့သည် အလွန်ယုံကြည်စိတ်ချရသော စွမ်းအင်သိုလှောင်မှုလုပ်ငန်းစဉ်ကို ဒီဇိုင်းထုတ်ထားပါသည်။ ပိတ်ခြင်းစွမ်းအင်ကို မော်တာ သို့မဟုတ် လက်စွဲလက်ကိုင်ဖြင့် ရရှိနိုင်သော စပရိန်တပ်ဆင်မှုအတွင်း စက်ပိုင်းဆိုင်ရာအရ စုဆောင်းပါသည်။ မော်တာ-မောင်းနှင်သော ဂီယာစနစ်သည် စွမ်းအင်သိုလှောင်သည့်ရိုးကို လှည့်ကာ အဆင်သင့်အနေအထားသို့ရောက်သည်အထိ အပိတ်စပရိန်ကို တင်းမာစေသည်။ အားသွင်းပြီးသည်နှင့်၊ ထိန်းသိမ်းသူသည် နွေဦးပေါက်ကို ကိုင်ထားပြီး ညွှန်ပြချက်တစ်ခုသည် အခြေအနေကို ရောင်ပြန်ဟပ်သည်။ အရန်ခလုတ်သည် မော်တာပါဝါကို တစ်ပြိုင်နက်ဖြတ်တောက်ပြီး အပိတ်အချက်ပြမှုတစ်ခုအတွက် ယူနစ်ကို နေရာချထားပေးသည်။ အပိတ်အမိန့်ကို—ကိုယ်တိုင်ဖြစ်စေ သို့မဟုတ် လျှပ်စစ်ဖြင့်ဖြစ်စေ—အပိတ်လျှပ်စစ်သံလိုက်သည် ကင်မရာများနှင့် ချိတ်ဆက်မှုများမှတစ်ဆင့် စပရိန်စွမ်းအင်ကို ထုတ်လွှတ်သည်။ ၎င်းသည် လျှပ်ကာအော်ပရေးရှင်းတံကို မောင်းနှင်စေပြီး အဆက်အသွယ်စပရိန်ကို ချုံ့နေစဉ် အပိတ်အနေအထားသို့ ရွေ့လျားစေသည်။ ဖွင့်ရန်အတွက်၊ ထုတ်လွှတ်မှုယန္တရားသည် ထိန်းကိရိယာကို လော့ခ်ဖွင့်ပေးကာ အဆက်အသွယ်နှင့် ဘရိတ်ပေါက်များကို ကြားဖြတ်အဆက်အသွယ်များကို ခွဲခြားနိုင်စေမည်ဖြစ်သည်။ ဟိုက်ဒရောလစ်ကြားခံသည် လေဖြတ်ခြင်းအဆုံးတွင် ကျန်ရှိသောစွမ်းအင်ကို စုပ်ယူပြီး ထိန်းချုပ်ထားသော ခြားနားမှုကို သေချာစေသည်။

လျှပ်စစ်ထိန်းချုပ်မှုနှင့် ပါဝါသတ်မှတ်ချက်များ

ကျွန်ုပ်တို့၏ ZN85C-40.5 40.5kV Indoor Vacuum Circuit Breaker သည် မတူညီသော ဓာတ်အားခွဲရုံများနှင့် စက်မှုလုပ်ငန်းလိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် AC နှင့် DC ထိန်းချုပ်မှုပါဝါကို ပံ့ပိုးပေးပါသည်။ ကျွန်ုပ်တို့သည် အပိတ်နှင့်အဖွင့်ကွိုင်များအတွက် AC110/220V နှင့် DC110/220V ရွေးစရာများကို ပေးဆောင်ထားပြီး တစ်ခုစီကို 288W ဖြင့် အဆင့်သတ်မှတ်ထားသည်။ ပုံမှန်ဗို့အားအကွာအဝေးသည် အပိတ်အတွက် 85% မှ 110% နှင့် အဖွင့်အတွက် 65% မှ 120% ဖြစ်သည်။ စွမ်းအင်သိုလှောင်မှုမော်တာ (ZYJ220 configuration) သည် 90W input ဖြင့် DC220V တွင်လည်ပတ်ပြီး rated ဗို့အားဖြင့် 15 စက္ကန့်ထက်မပိုဘဲ အလိုအလျောက်အားသွင်းခြင်းကို ပြီးမြောက်စေသည်။ ဤမော်တာစနစ်ဖြင့် ဘရိတ်ကာအား စဉ်ဆက်မပြတ် ကိုယ်တိုင်အားစိုက်ထုတ်စရာမလိုဘဲ နောက်လာမည့်လည်ပတ်မှုအတွက် အမြဲပြင်ဆင်ထားကြောင်း သေချာစေသည်။

ပင်မနည်းပညာဖွဲ့စည်းမှု

acuum Interruption Technology နှင့် Operational Suitability

ကျွန်ုပ်တို့၏ ZN85C-40.5 40.5kV Indoor Vacuum Circuit Breaker သည် အဆက်အသွယ် ပိုင်းခြားနေစဉ်အတွင်း arcs များကို ငြှိမ်းသတ်ရန်အတွက် လေဝင်လေထွက်ရှိသော အခန်းမဟုတ်ဘဲ လေဟာနယ်အခန်းအတွင်း လုပ်ငန်းစဉ်ကို ကန့်သတ်ရန် ဖုန်စုပ်စက်ကို အသုံးပြုပါသည်။ ၎င်းသည် စပရိန်ဖြင့်လည်ပတ်သော ဂီယာနှင့်တွဲထားသောကြောင့် ယုံကြည်စိတ်ချရပြီး ထပ်တလဲလဲစွမ်းဆောင်ရည်လိုအပ်သော indoor medium-voltage applications များအတွက် စံပြဖြစ်စေသည်။ Usune တွင်၊ ကျွန်ုပ်တို့သည် ဤစီးရီးကို စိတ်ထဲတွင် မကြာခဏပြောင်းခြင်းဖြင့် စိတ်ကူးမိပါသည်။ မော်တာစွမ်းအင်သိုလှောင်မှုမှ manual အားသွင်းခြင်းကို လျော့နည်းစေပြီး circuit switching သည် စနစ်စီမံခန့်ခွဲမှု၏ ပုံမှန်အစိတ်အပိုင်းတစ်ခုဖြစ်သည့် ပတ်ဝန်းကျင်အတွက် ကောင်းစွာသင့်လျော်စေသည်။

ဖြန့်ကျက်မှုအခြေအနေများနှင့် စနစ်ပေါင်းစည်းမှု

ကျွန်ုပ်တို့၏ ZN85C-40.5 40.5kV Indoor Vacuum Circuit Breaker သည် ဓာတ်အားထုတ်လုပ်ခြင်း၊ ဓာတ်အားခွဲရုံများနှင့် အကြီးစားစက်မှုလုပ်ငန်း သို့မဟုတ် သတ္တုတူးဖော်သည့်နေရာများတွင် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုမှုကို တွေ့ရှိပါသည်။ ဓာတ်အားပေးစက်ရုံများတွင်၊ ၎င်းသည် ယုံကြည်စိတ်ချရသော ဆားကစ်အကာအကွယ်အတွက် အိမ်တွင်းဖြန့်ဖြူးမှုနှင့် ထိန်းချုပ်မှုစနစ်များတွင် ပေါင်းစပ်ထားသည်။ ဓာတ်အားခွဲရုံများတွင်၊ ၎င်း၏ပုံသေ မိုးလုံလေလုံဒီဇိုင်းသည် မူလပတ်လမ်းအပြင်အဆင်များနှင့် အကာအကွယ်အစီအစဥ်များနှင့် လိုက်လျောညီထွေဖြစ်စေသည်။ များပြားသောဝန်ထုပ်ဝန်ပိုးရှိသော စက်မှုလုပ်ငန်းနှင့် သတ္တုတူးဖော်ရေးလုပ်ငန်းများအတွက်၊ အထူးသဖြင့် ပုံမှန်လည်ပတ်မှုလိုအပ်သည့်နေရာများတွင် အိမ်တွင်းကွန်ရက်များအတွင်း ခိုင်မာသောကူးပြောင်းမှုကို ပံ့ပိုးပေးပါသည်။ ထို့အပြင်၊ အပိတ်နှင့်အဖွင့်များကို လျှပ်စစ်ဖြင့် ထိန်းချုပ်နိုင်သောကြောင့်၊ ၎င်းသည် ပရောဂျက်ဒီဇိုင်းအရ ဒေသတွင်း သို့မဟုတ် အဝေးထိန်းစနစ်ဖြင့် လည်ပတ်ရန်အတွက် ဒုတိယထိန်းချုပ်မှုစနစ်များနှင့် အလွယ်တကူ ချိတ်ဆက်နိုင်သည်။

အင်ဂျင်နီယာပရောဂျက် အကိုးအကား

ZN85C-40.5 40.5kV Indoor Vacuum Circuit Breaker ကို Cas-space Rocket Launch Project တွင် ကိုးကားထားပါသည်။ Usune ၏ ဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းများအတွက် လက်တွေ့ကျသော အင်ဂျင်နီယာ အသုံးချပုံဥပမာကို ပံ့ပိုးပေးပါသည်။ စက်မှုပတ်ဝန်းကျင်။

ထုတ်ကုန်နှိုင်းယှဉ်ခြင်း။

Circuit Breaker နှင့် Complete Switchgear

ZN85C-40.5 40.5kV Indoor Vacuum Circuit Breaker သည် အဓိကအားဖြင့် switching and protection component တစ်ခုဖြစ်ပြီး၊ အပြီးအစီး ဆုတ်ခွာနိုင်သော switchgear panel သည် breaker ကို busbars များ၊ cable compartments များ၊ control equipment များနှင့် ပေါင်းစပ်ထားသည်။ အကာအကွယ်ကိရိယာများနှင့် အခြားအစိုးရအဖွဲ့ဝင် အစိတ်အပိုင်းများ။ ထို့ကြောင့် ပရောဂျက်လိုအပ်သောအခါတွင် breaker သည် ပို၍သင့်လျော်သည်။ ပိုကြီးသော လျှပ်စစ်စနစ်သို့ ပေါင်းစည်းရန်အတွက် သီးသန့် 40.5kV ကူးပြောင်းကိရိယာ။

Usune ပရောဂျက်ပံ့ပိုးမှု

Electrical Drawings များကို အခြေခံ၍ ဖွဲ့စည်းမှု

Usune သည် သုံးစွဲသူ၏ single-line diagram၊ rated voltage၊ ထိန်းချုပ်ပါဝါ၊ တပ်ဆင်မှုအစီအစဉ်နှင့်လည်ပတ်မှုလိုအပ်ချက်များ။ ဤချဉ်းကပ်မှုရွေးချယ်ကြောင်းသေချာစေရန်ကူညီပေးသည်။ breaker သည် ပတ်ဝန်းကျင်ရှိ မူလတန်းနှင့် ဒုတိယလျှပ်စစ်ပစ္စည်းများနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

စိတ်ကြိုက်လျှပ်စစ် ကန့်သတ်ချက်များ

အထူးထိန်းချုပ်ဗို့အားများ၊ တပ်ဆင်မှုအစီအစဉ်များ သို့မဟုတ် လည်ပတ်မှုလိုအပ်ချက်များရှိသော ပရောဂျက်များအတွက် နည်းပညာပိုင်းဆိုင်ရာ ထုတ်လုပ်ခြင်းမပြုမီ configuration ကို ဆွေးနွေးနိုင်ပါသည်။ ၎င်းသည် ZN85C-40.5 40.5kV Indoor Vacuum Circuit Breaker အား ခွင့်ပြုသည်။ ပုံသေစံသတ်မှတ်ချက်ကို အားကိုးမည့်အစား အမှန်တကယ်လျှပ်စစ်စနစ်နှင့် လိုက်လျောညီထွေဖြစ်စေရန်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

ဤထုတ်ကုန်၏အဓိကအသုံးပြုမှုကားအဘယ်နည်း။

၎င်းသည် ဓာတ်အားပေးစက်ရုံများတွင် လျှပ်စစ်ထိန်းချုပ်မှုနှင့် အကာအကွယ်အတွက် ဒီဇိုင်းထုတ်ထားသည့် indoor 40.5kV vacuum circuit breaker တစ်ခုဖြစ်သည်။ ဓာတ်အားခွဲရုံများ၊ စက်မှုစက်ရုံများနှင့် သတ္တုတူးဖော်ရေးလုပ်ငန်းများ။

breaker သည် fixed သို့မဟုတ် ရုပ်သိမ်းနိုင်ပါသလား။

ZN85C-40.5 သည် ဆုတ်ခွာနိုင်သော တွန်းလှည်းဖွဲ့စည်းပုံထက် ပုံသေဘေးတွင်တပ်ဆင်ထားသော ဖွဲ့စည်းမှုပုံစံကို အသုံးပြုသည်။

၎င်းကို ကိုယ်တိုင်လုပ်ဆောင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ စပရိန်ယန္တရားသည် လူကိုယ်တိုင် စွမ်းအင်သိုလှောင်မှုနှင့် လူကိုယ်တိုင်လုပ်ဆောင်မှုကို ပံ့ပိုးပေးသည့်အပြင် လျှပ်စစ်လည်ပတ်မှုလည်း လုပ်ဆောင်ပါသည်။ ရရှိနိုင်

မည်သည့်ထိန်းချုပ်ဗို့အားများရရှိနိုင်သနည်း။

ပရောဂျက်လိုအပ်ချက်အရ အပိတ်နှင့်အဖွင့်ကွိုင်များကို AC110/220V သို့မဟုတ် DC110/220V အတွက် ပြင်ဆင်သတ်မှတ်နိုင်သည်။

စွမ်းအင်သိုလှောင်မှု လုပ်ငန်းစဉ်က ဘယ်လောက်ကြာမလဲ။

ZYJ220 မော်တာဖွဲ့စည်းမှုပုံစံ၏ သတ်မှတ်ထားသော စွမ်းအင်သိုလှောင်ချိန်သည် သတ်မှတ်ဗို့အား ≤15 စက္ကန့်ဖြစ်သည်။

မကြာခဏပြောင်းရန် သင့်လျော်ပါသလား။

ဟုတ်ကဲ့။ ထုတ်ကုန်သည် မကြာခဏ လည်ပတ်မှု လိုအပ်သော အပလီကေးရှင်းများအတွက် ဒီဇိုင်းထုတ်ထားခြင်းဖြစ်ပြီး သက်ဆိုင်ရာ လည်ပတ်မှုအပေါ် မူတည်သည်။ အခြေအနေများနှင့်နည်းပညာပိုင်းဆိုင်ရာဖွဲ့စည်းမှု။

Usune သည် breaker ကိုစိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ Usune သည် ပရောဂျက်ပုံဆွဲခြင်း၊ လျှပ်စစ်ကန့်သတ်ချက်များ၊ ထိန်းချုပ်မှုလိုအပ်ချက်များနှင့်အလိုက် ထုတ်ကုန်ကို configure လုပ်နိုင်သည်။ တပ်ဆင်မှုအခြေအနေများ။
