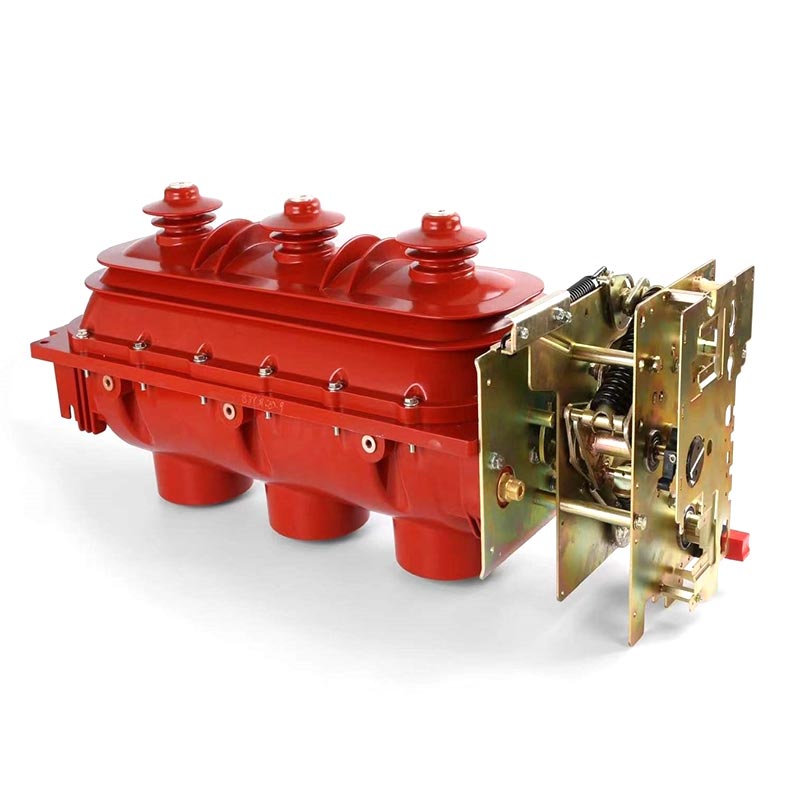

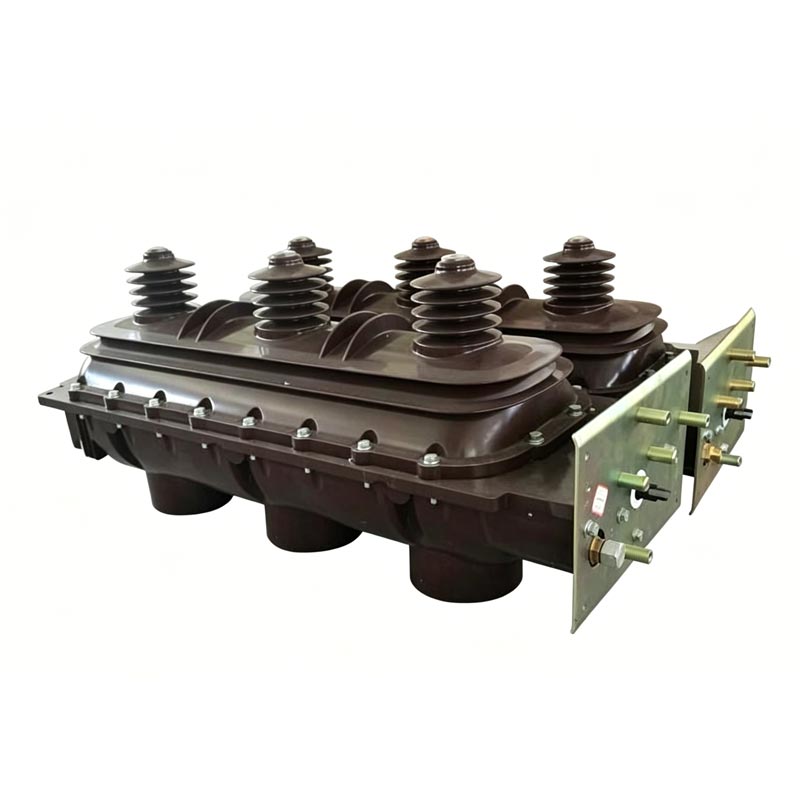

24kv 36kv Load Break Switch

Usune Indoor 24kV 36kV Load Break Switch FLN36-24kV 36KV စီးရီးသည် အလယ်အလတ်ဗို့အားခလုတ်ဂီယာတစ်ခုဖြစ်သည်။ Zhejiang Usune Electric Co., Ltd မှ သီးခြားထုတ်လုပ်ပြီး ထုတ်လုပ်ပါသည်။ ဤစီးရီးကို အထူးဒီဇိုင်းထုတ်ထားပါသည်။ အိမ်တွင်းအသုံးချပလီကေးရှင်းများအတွက်၊ 24kV နှင့် 36kV အဆင့်သတ်မှတ်ထားသော ဗို့အားများကို လိုက်လျောညီထွေဖြစ်အောင်၊ သုံးဆင့် AC 50Hz လက်စွပ်အတွက် သင့်လျော်သည် ကွန်ရက်များနှင့် dual-radial ပါဝါထောက်ပံ့မှုစနစ်များ။ တရုတ်နိုင်ငံတွင် အမြစ်တွယ်နေသော ပရော်ဖက်ရှင်နယ် ပေးသွင်းသူ Usune သည် အဆင့်မြင့် ပေါင်းစပ်ထားသည်။ ခလုတ်များသည် Load current ကို တည်ငြိမ်စွာ ကိုင်တွယ်နိုင်စေရန် ထုတ်ကုန်တိုင်းတွင် နည်းပညာနှင့် လက်တွေ့အတွေ့အကြုံများကို ရရှိစေပါသည်။ overload current switching နှင့် unloaded line များ၏ switching operations များ၊ unloaded transformers များ၊ နှင့် capacitor ဘဏ်များ။

ဤစီးရီး၏အဓိကအားသာချက်မှာ၎င်း၏ပြောင်းလွယ်ပြင်လွယ်ဖြစ်သည်- လက်ရှိကန့်သတ်ထားသောဖျစ်များနှင့်အသုံးပြုသောအခါ၊ ၎င်းသည် circuit ကိုအစားထိုးနိုင်သည်။ ဖဲချပ်များ။ ဝန်ခလုတ်သည် အမျိုးမျိုးသော ဝန်လျှပ်စီးကြောင်းများ၏ ကူးပြောင်းခြင်းကို ကိုင်တွယ်ပေးသည်၊ ပိုကြီးသော overload နှင့် short-circuit ရေစီးကြောင်းများ ကွဲထွက်ခြင်း။ ၎င်းသည် ဓာတ်အားဖြန့်ဖြူးရေး ကိရိယာများ၏ ကုန်ကျစရိတ်ကို လျော့နည်းစေသည်။ လျှပ်စစ်ဓာတ်အားပေးဝေမှုစနစ်၏ ဘေးကင်းမှုနှင့် တည်ငြိမ်မှုကို မြှင့်တင်ပေးကာ ကျယ်ပြန့်သော လုပ်ငန်းဆိုင်ရာ အသိအမှတ်ပြုမှုကို ရရှိစေသည်။

ပင်မထုတ်ကုန်အင်္ဂါရပ်များ

1. အဆင့်မြင့်ဖွဲ့စည်းပုံဒီဇိုင်း

double-break၊ three-position rotary contact design ကို လက်ခံခြင်း၊ switch ၏ လည်ပတ်မှု အနေအထား (အပိတ်၊ အဖွင့်၊ အခြေအမြစ်) ရှင်းလင်းစွာသတ်မှတ်ထားပြီး၊ လွဲမှားစွာလုပ်ဆောင်ခြင်းကို ထိထိရောက်ရောက် ရှောင်ရှားရန်နှင့် တိကျပြီး ယုံကြည်စိတ်ချရသော ကူးပြောင်းခြင်းကို သေချာစေခြင်း၊ အဆိုပါ အလုံးစုံ သုံးဆင့် တပ်ဆင်ခြင်း ဒီဇိုင်းသည် ကောင်းသော ထပ်တူပြုမှု ၊ အစိတ်အပိုင်း အနည်းငယ် နှင့် အဆင်ပြေသော ချိန်ညှိမှု တို့ကို ပေးဆောင်သည်။ တပ်ဆင်ခြင်း ၊ ဆိုက်အတွင်း တပ်ဆင်မှုအခက်အခဲနှင့် အချိန်တို့ကို သိသိသာသာ လျှော့ချပေးသည်။

2. အထူးကောင်းမွန်သောလျှပ်ကာစွမ်းဆောင်ရည်

ခလုတ်အား 0.045–0.07 MPa တွင် SF6 ဓာတ်ငွေ့ဖြင့် အတွင်းပိုင်း၌ ဖြည့်သွင်းထားသော အပေါ်နှင့် အောက် epoxy-cast အိမ်ရာများဖြင့် အလုံပိတ်ထားသည်။ SF6 ဓာတ်ငွေ့သည် အလွန်ကောင်းမွန်သော insulation နှင့် arc-extinguishing ဂုဏ်သတ္တိများရှိပြီး ပင်မပတ်လမ်းကို လုံး၀ပိတ်သိမ်းထားသည်။ အိမ်ရာအတွင်း မြေသားပတ်လမ်း၊ ၎င်းကို ပြင်ပအစိုဓာတ်၊ ဖုန်မှုန့်နှင့် အခြားညစ်ညမ်းပစ္စည်းများနှင့် ခွဲထုတ်ပါ။ ဒီ ပြင်းထန်သော အိမ်တွင်းပတ်ဝန်းကျင်များတွင်ပင် တည်ငြိမ်သော insulation စွမ်းဆောင်ရည်ကို သေချာစေပြီး insulation ကျရှုံးမှုကို ကာကွယ်ပေးပါသည်။ ဓာတ်အားစနစ်၏ လုံခြုံစွာလည်ပတ်မှုကို အာမခံပါသည်။

3. မြင့်မားသောဘေးကင်းရေးစွမ်းဆောင်ရည်

လုံခြုံမှုသည် Usune ၏ ထုတ်ကုန်ဒီဇိုင်း၏ အဓိကဖြစ်သည်။ အတွင်းပိုင်း arcing ၏ဖြစ်ရပ်တွင်, အားနည်းသောအနောက်ဖွဲ့စည်းပုံ အိမ်ရာသည် အလိုအလျောက် ပေါက်ပြဲပြီး တစ်ချိန်တည်းတွင် အစိုးရအဖွဲ့၏ ထိပ်ရှိ ဖိအားသက်သာခွင့် အဆို့ရှင်သည် အလိုအလျောက် ပေါက်ထွက်သွားမည်ဖြစ်သည်။ ကက်ဘိနက်အပြင်ဘက်တွင် ဖိအားလွန်ဓာတ်ငွေ့များကို တွန်းထုတ်ကာ ကက်ဘိနက်ပေါက်ကွဲခြင်းကို ထိထိရောက်ရောက် ကာကွယ်ပေးသည်။ ဆိုက်အတွင်း အော်ပရေတာများနှင့် ပတ်ဝန်းကျင်ရှိ စက်ကိရိယာများ၏ ဘေးကင်းမှု။ ဤဒီဇိုင်းသည် ဘေးကင်းရေး စမ်းသပ်မှုများစွာကို အောင်မြင်ပြီး လိုက်နာပါသည်။ နိုင်ငံတကာ ဘေးအန္တရာယ်ကင်းရှင်းရေး စံနှုန်းများဖြင့်၊ ဓာတ်အားဖြန့်ဖြူးရေး လုပ်ငန်းများအတွက် ယုံကြည်စိတ်ချရသော အကာအကွယ်များ ပေးဆောင်ပါသည်။

4. ပြောင်းလွယ်ပြင်လွယ်နှင့် ယုံကြည်စိတ်ချရသော လုပ်ဆောင်ချက်

Indoor 24kV 36kV Load Break Switch သည် ရွေးချယ်နိုင်သော manual နှင့် electric operation modes နှစ်မျိုးလုံးကို ပံ့ပိုးပေးသည်၊ အမှန်တကယ်ဆိုဒ်လိုအပ်ချက်။ ချောမွေ့သောစက်ပိုင်းဆိုင်ရာဖွဲ့စည်းပုံနှင့် လည်ပတ်ရန် အဆင်ပြေပြီး ယုံကြည်စိတ်ချရသည်။ တည်ငြိမ်သော စွမ်းဆောင်ရည်၊ မကြာခဏ ကူးပြောင်းခြင်း လုပ်ငန်းများကို လိုက်လျောညီထွေဖြစ်စေသည်။ ပြုပြင်ထိန်းသိမ်းမှုကင်းသော ဒီဇိုင်းကို လက်ခံထားသောကြောင့် တာရှည်ခံပါသည်။ စက်ယန္တရားသက်တမ်း 2000 အထိရှိသော ဝန်ဆောင်မှုသက်တမ်းသည် နောက်ဆက်တွဲ ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်နှင့် အလုပ်တာဝန်များကို လျှော့ချပေးသည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

အသုံးပြုမှုအခြေအနေများ

တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို သေချာစေရန်၊ Usune Indoor 24kV 36kV Load Break Switch ကို အောက်ဖော်ပြပါအတိုင်း အသုံးပြုရပါမည်။ လိုက်နာပါ။ အခြေအနေများ (တရုတ်နိုင်ငံနှင့် ကမ္ဘာတစ်ဝှမ်းရှိ လက်တွေ့အသုံးချမှုအတွေ့အကြုံအပေါ် အခြေခံ၍)

(က) အမြင့်ပေ- ၁၀၀၀ မီတာထက် မပိုစေရ။
(ခ) ပတ်ဝန်းကျင်အပူချိန်- အထက်ကန့်သတ်ချက် +40 ℃၊ အောက်ကန့်သတ်ချက် -25 ℃;
(ဂ) နှိုင်းရစိုထိုင်းဆ- နေ့စဉ်ပျမ်းမျှ ≤95%, လစဉ်ပျမ်းမျှ ≤90%;
(ဃ) သိသာထင်ရှားသော အဆိပ်ဓာတ်ငွေ့များ၊ မီးလောင်လွယ်သော ဓာတ်ငွေ့များ သို့မဟုတ် ပတ်ဝန်းကျင်လေထုအတွင်း ရေငွေ့ညစ်ညမ်းမှု မရှိစေရ။
(င) မကြာခဏ သို့မဟုတ် ပြင်းထန်သော တုန်ခါမှု မရှိခြင်း။

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

Real-world Application Case

ဖြစ်ရပ်လေ့လာမှု- Hangzhou မြို့ပြနေထိုင်မှု ဓာတ်အားဖြန့်ဖြူးရေးစီမံကိန်း၊ တရုတ်နိုင်ငံ

တရုတ်နိုင်ငံ၊ Hangzhou ရှိ လူနေရပ်ကွက်ကြီးတစ်ခုတွင် စွမ်းအင်ထိရောက်မှု၊ ဘေးကင်းမှုနှင့် တည်ငြိမ်မှုအတွက် မြင့်မားသောလိုအပ်ချက်များရှိသည်။ ၎င်း၏အိမ်တွင်းလျှပ်စစ်ဖြန့်ဖြူးရေးအခန်းများ။ ပရောဂျက်သည် Usune indoor 24kV load break switches 20 (FLN36-24kV စီးရီး) လူနေရပ်ကွက်ပါဝါထောက်ပံ့မှုစနစ်အတွက် Load switching နှင့် အကာအကွယ်ကို ကိုင်တွယ်ရန်။ သတ်မှတ်ပေးသွင်းသူအဖြစ် ဤပရောဂျက်အတွက်၊ Usune သည် စိတ်ကြိုက်တပ်ဆင်မှုလမ်းညွှန်နှင့် ရောင်းချပြီးနောက် ဝန်ဆောင်မှုကို ပေးထားသည်။ စက်ရုံကို တင်းတင်းကျပ်ကျပ် လုပ်တယ်။ ပရောဂျက်နည်းပညာဆိုင်ရာလိုအပ်ချက်များနှင့် လိုက်လျောညီထွေရှိစေရန် ကုန်ပစ္စည်းတစ်ခုစီကို တင်ပို့ခြင်းမပြုမီ စမ်းသပ်စစ်ဆေးခဲ့သည်။ ကတည်းက မြန်မာစာ 2023 ခုနှစ်တွင်စတင်တာဝန်ပေးခြင်းသည် switches များသည် insulation ချို့ယွင်းချက်များသို့မဟုတ်ချွတ်ယွင်းချက်များမရှိဘဲထိရောက်စွာလည်ပတ်ခဲ့သည် အိမ်ထောင်စု 5,000 ကျော်အတွက် တည်ငြိမ်သော ဓာတ်အားရရှိရေး အာမခံပါသည်။ ပရောဂျက်အဖွဲ့သည် ထုတ်ကုန်စွမ်းဆောင်ရည်ကို အထူးချီးကျူးခဲ့သည်။ Usune ၏ ပရော်ဖက်ရှင်နယ်ဝန်ဆောင်မှုများ။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- Usune Indoor 24kV 36kV Load Break Switch ကို တိုတောင်းသော ပတ်လမ်းလျှပ်စီးကြောင်းကို အနှောင့်အယှက်ပေးရန်အတွက် တစ်ယောက်တည်း အသုံးပြုနိုင်မည်လား။

A1- မရှိပါ။ Load switches များကို Load current နှင့် overload current များကို ကူးပြောင်းခြင်းအပြင် ချိတ်ဆက်ခြင်းအတွက် အဓိကအားဖြင့် အသုံးပြုပါသည်။ unloaded ရှည်လျားသောလိုင်းများ၊ unloaded ထရန်စဖော်မာများနှင့် capacitor bank များကို ဖြတ်တောက်ခြင်း။ အမှီအခိုကင်းလို့ မရဘူး။ တိုတောင်းသော လျှပ်စီးကြောင်းများကို အနှောင့်အယှက်ပေးသည်။ တိုတောင်းသော လျှပ်စီးကြောင်းများကို ကိုင်တွယ်ရန်၊ load switches များနှင့် ပေါင်းစပ်နိုင်သည်။ လက်ရှိကန့်သတ် fuses များ။ လက်ရှိကန့်သတ်ထားသော fuse များသည် ပိုကြီးသော overload နှင့် short-circuit တို့၏ အနှောင့်အယှက်များကို ကိုင်တွယ်ဖြေရှင်းပေးပါသည်။ လျှပ်စီးကြောင်းများနှင့် ဤပေါင်းစပ်မှုသည် ပါဝါထောက်ပံ့မှုအတွက် ပြည့်စုံသောကာကွယ်မှုပေးစွမ်းနိုင်သော circuit breakers များကို အစားထိုးနိုင်သည်။ စနစ်။ နှစ်ပေါင်းများစွာ ပရော်ဖက်ရှင်နယ် အတွေ့အကြုံ၊ ကုန်ကျစရိတ်နှင့် ဘေးကင်းမှုကို မျှတအောင် ထိန်းညှိပေးသည့် ပရော်ဖက်ရှင်နယ် အတွေ့အကြုံအပေါ် အခြေခံ၍ Usune မှ အကောင်းဆုံးပြင်ဆင်ထားသော ဤဒီဇိုင်း။

Q2- load switch ၏ SF6 ဓာတ်ငွေ့ဖိအားသည် အလွန်နိမ့်ပါက မည်သို့လုပ်ဆောင်သင့်သနည်း။

A2- Usune indoor 24kV နှင့် 36kV load switches များရှိ SF6 ဓာတ်ငွေ့ကို epoxy-cast အိမ်ရာအတွင်း အလုံပိတ်ထားသည်။ စံ ဖိအားသည် 0.045-0.07MPa ဖြစ်သည်။ ဖိအားနည်းသည် switch ၏ insulation နှင့် arc-extinguishing performance ကို ထိခိုက်စေပါသည်။ အသုံးပြုသူများ ဓာတ်ငွေ့ယိုစိမ့်မှု ရှိမရှိ အရင်စစ်ဆေးသင့်ပါတယ်။ ပေါက်ကြားမှုတွေ့ရှိပါက Usune အရောင်းအပြီးအဖွဲ့သို့ ချက်ချင်းဆက်သွယ်ပါ။ တစ်ဦးအနေဖြင့် ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူ Usune သည် ကျွမ်းကျင်သူဓာတ်ငွေ့ယိုစိမ့်မှုကို ရှာဖွေခြင်းနှင့် ပြုပြင်ခြင်းဝန်ဆောင်မှုများကို ဆောင်ရွက်ပေးသည်။ ယိုစိမ့်မှုကို ဖယ်ရှားပြီးနောက်၊ switch သည် ပုံမှန်အတိုင်းလည်ပတ်ကြောင်းသေချာစေရန် SF6 ဓာတ်ငွေ့ကို စံဖိအားသို့ ဖြည့်သွင်းရန်လိုအပ်သည်။ အကြံပြုသည်။ နေ့စဉ်အသုံးပြုနေစဉ်အတွင်း ဓာတ်ငွေ့ဖိအားကို ပုံမှန်စစ်ဆေးရန်။
