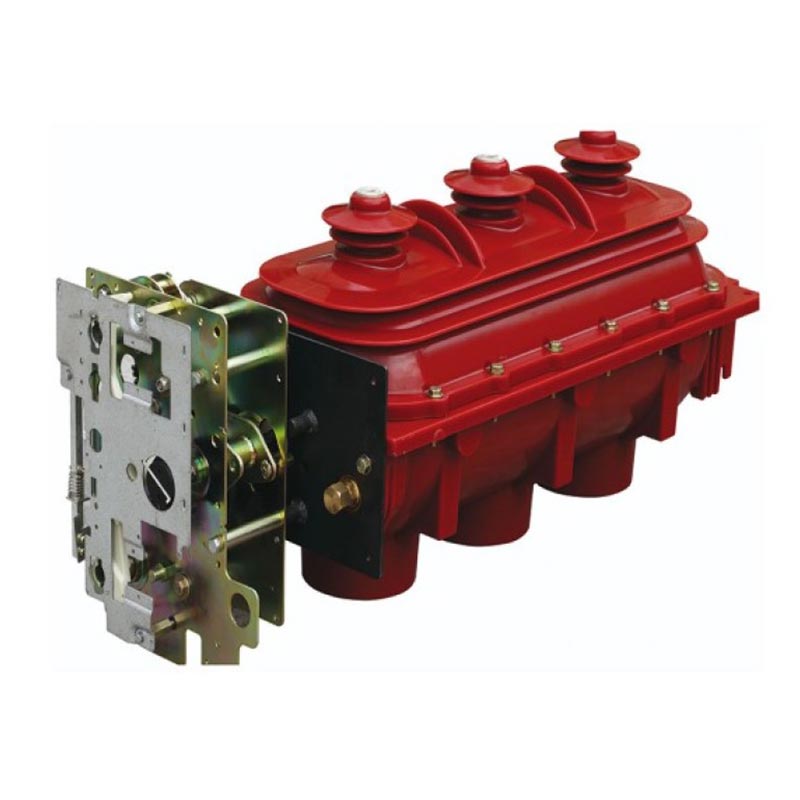

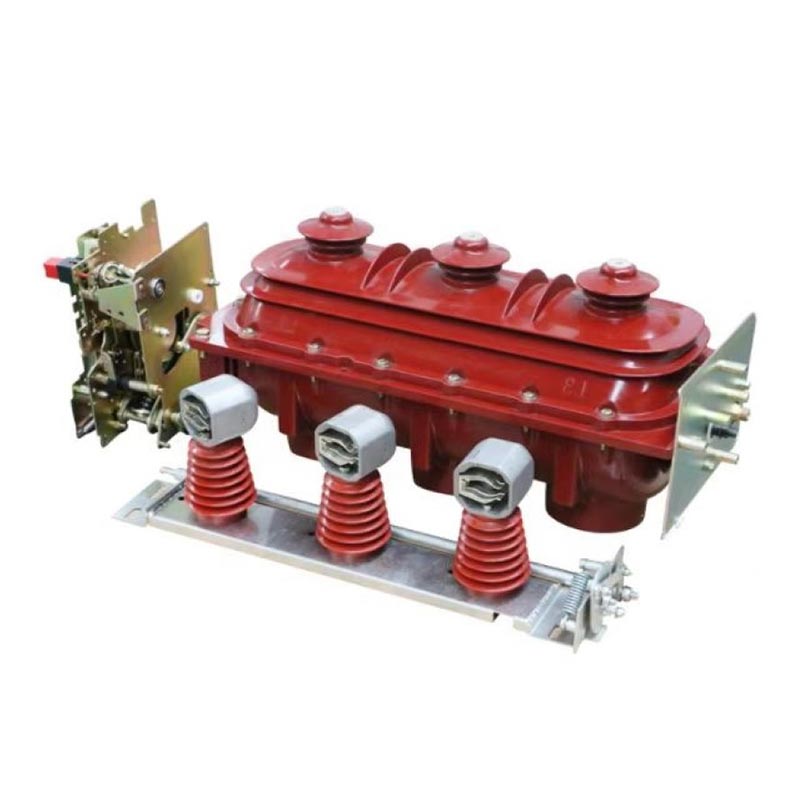

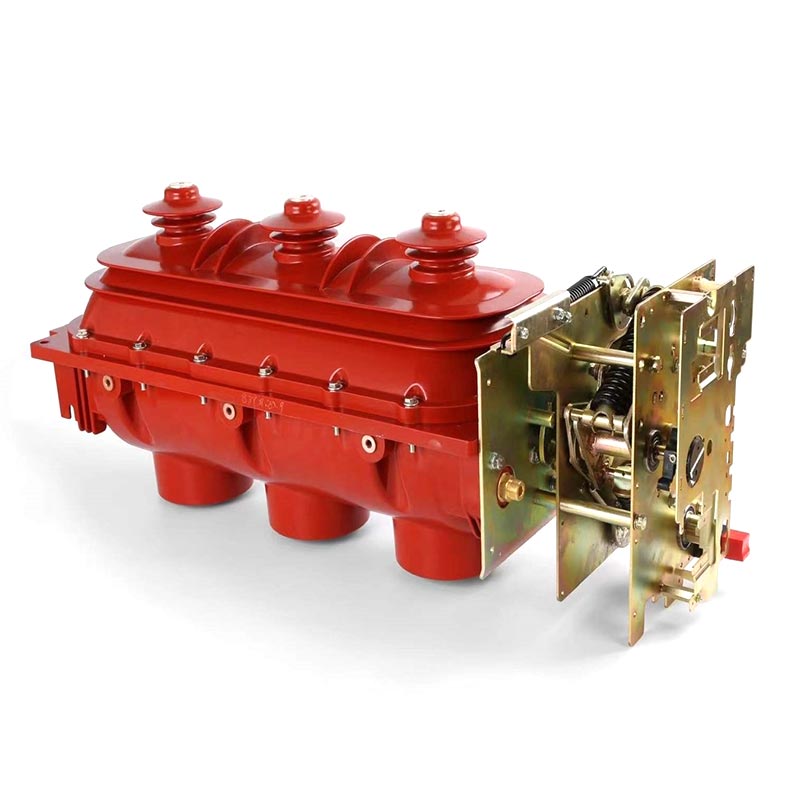

Rmu Load Break Switch

Usune RMU Load Break Switch တွင် အဓိကအားဖြင့် သီးခြားထုတ်လုပ်ထားသော ထုတ်ကုန်သုံးမျိုး ပါဝင်သည်- အိမ်တွင်း AC ဗို့အားမြင့် SF6 ဝန်ခလုတ်များ၊ load switch-fuse ပေါင်းစပ်ပစ္စည်းများ၊ နှင့် cable-head mounted load switches၊ FLN36-12D (load switch) နှင့် FLRN36-12D (load switch-fuse ပေါင်းစပ်ကိရိယာ) မော်ဒယ်များကို ဖုံးအုပ်ထားသည်။ ဤထုတ်ကုန်များ မတူကွဲပြားသော ဓာတ်အားဖြန့်ဖြူးမှုအခြေအနေများ၏ လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်ပြီး ရှုပ်ထွေးမှုအတွက် အထူးသင့်လျော်ပါသည်။ တရုတ်နိုင်ငံ၏ ဓာတ်အားစနစ်၏ လည်ပတ်မှုလိုအပ်ချက်များ။ Zhejiang Usune Electric Co., Ltd. ၏ အဓိကထုတ်ကုန်တစ်ခုအနေဖြင့်၊ ခလုတ်ကို ကုမ္ပဏီ၏ ခေတ်မီစက်ရုံတွင် ထုတ်လုပ်ထားပြီး လုပ်ငန်းစဉ်တစ်လျှောက်လုံး တင်းကျပ်သော အရည်အသွေးစစ်ဆေးမှုကို လုပ်ဆောင်နေပါသည်။ တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်ကို သေချာစေရန်။

အဓိက အားသာချက်များ

1. Usune သည် R&D နှင့် ဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းများထုတ်လုပ်ခြင်းတွင် နှစ်ပေါင်းများစွာ ထဲထဲဝင်ဝင်ပါဝင်ဆောင်ရွက်ခဲ့ပါသည်။ နယ်ပယ်အသုံးချမှုတွင် ကြွယ်ဝသောအတွေ့အကြုံကို စုဆောင်းခြင်း။ RMU load break switch ကို လူထောင်ပေါင်းများစွာတွင် တွင်ကျယ်စွာ အသုံးပြုခဲ့သည်။ ပြည်တွင်း၌ရော နိုင်ငံတကာတွင်ပါ ပရောဂျက်များကို လိုက်လျောညီထွေရှိမှုနှင့် အမျိုးမျိုးသော ပတ်ဝန်းကျင်များတွင် ယုံကြည်စိတ်ချရမှုကို စိစစ်ပါ။

2. RMU Load Break Switch ကို Usune ၏ ပရော်ဖက်ရှင်နယ် R&D အဖွဲ့မှ လွတ်လွတ်လပ်လပ် တီထွင်ခဲ့ပြီး အဆင့်မြင့်မှုကို စုပ်ယူထားသည်။ နိုင်ငံခြားနည်းပညာများနှင့် တရုတ်နိုင်ငံ၏ လျှပ်စစ်ဓာတ်အားစနစ်၏ တကယ့်သွင်ပြင်လက္ခဏာများနှင့် ကိုက်ညီစေရန် ၎င်း၏ ဒီဇိုင်းကို ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ခြင်း။ ၎င်း၏ arc-extinguishing နိယာမ၊ ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းနှင့် လည်ပတ်မှုယန္တရားအားလုံးသည် နက်နဲသော ပရော်ဖက်ရှင်နယ်ကျွမ်းကျင်မှုကို ထင်ဟပ်စေသည်။ ဗို့အားမြင့် switchgear ၏နယ်ပယ်။

3. ထုတ်ကုန်သည် အမျိုးအစားစမ်းသပ်မှုအစုံအလင်ကို ကျော်ဖြတ်ပြီး ၎င်း၏စွမ်းဆောင်ရည်သည် GB 3804၊ GB 16926၊ IEC နှင့် အပြည့်အဝလိုက်နာပါသည်။ 60265 နှင့် IEC 60420 စံနှုန်းများ၊ ၎င်း၏ နည်းပညာဆိုင်ရာ အခွင့်အာဏာနှင့် လိုက်နာမှုကို သရုပ်ပြသည်။

4. အထူးသွက်လက်ပြီး တည်ငြိမ်သော တံဆိပ်ခတ်ခြင်းတည်ဆောက်ပုံအား အသုံးပြု၍ တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည် အထူးကောင်းမွန်ပြီး တပ်ဆင်ထားပါသည်။ အချိန်နှင့်တပြေးညီ စောင့်ကြည့်မှုအတွက် အမြင်အာရုံဖိအား တိုင်းကိရိယာတစ်ခု နှင့်အတူ။ ယုံကြည်စိတ်ချရသော စက်ပိုင်းဆိုင်ရာ သော့ခတ်မှုများသည် လုပ်ငန်းလည်ပတ်မှုဘေးကင်းမှုကို သေချာစေသည်။ အမျှ ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူ Usune သည် ပြီးပြည့်စုံသော အရောင်းအပြီးဝန်ဆောင်မှုကို ပံ့ပိုးပေးကာ သုံးစွဲသူ၏ယုံကြည်မှုကို ပိုမိုတိုးတက်စေသည်။

ဖွဲ့စည်းတည်ဆောက်ပုံအင်္ဂါရပ်များ

1. load switch နှင့် ပေါင်းစပ်လျှပ်စစ်ပစ္စည်းများတွင် ပေါင်းစည်းထားသော လျှပ်ကာအိမ်၊ switch body၊ spring တို့ပါ၀င်ပါသည်။ လည်ပတ်မှုယန္တရား၊ ဖျစ်ကိုင်ဆောင်သူနှင့် ဖျူးစ်ခလုတ်တိုက်စနစ်။ Cable-head mounted load switches များ တပ်ဆင်ထားပါသည်။ အထူးလျှပ်ကာအိမ်ရာနှင့် universal spring လည်ပတ်မှုယန္တရား။

2. အပေါ်နှင့်အောက် အိုးများကို အလုံပိတ်၊ ဓာတ်ငွေ့ဖြည့် အတွင်းပိုင်းကို ဖန်တီးရန် epoxy resin ဖြင့် သွန်းထားသည်။ လည်ပတ်မှု ဘုံရွေ့လျားသောအဆက်အသွယ်သည် "ပိတ်ခြင်း" "အဖွင့်" နှင့် "မြေပြင်" ဟူသော အနေအထားသုံးရပ်ကို ရရှိပြီး ပြောင်းလွယ်ပြင်လွယ်နှင့်၊ ယုံကြည်စိတ်ချရသောကူးပြောင်းခြင်း။

3. ယန္တရားသေတ္တာ၏အရှေ့ဘက်တွင် SF6 ဖိအားတိုင်းကိရိယာနှင့် အနေအထားညွှန်ကိန်းတစ်ခု တပ်ဆင်ထားသည်။ ရာထူး ညွှန်ပြချက်သည် ရွေ့လျားနေသည့် အဆက်အသွယ် drive shaft နှင့် တိုက်ရိုက်ချိတ်ဆက်ထားပြီး တိကျပြီး ယုံကြည်စိတ်ချရသော ညွှန်ပြမှုကို သေချာစေသည်။

4. နေအိမ်၏နောက်ဘက်တွင် ဖိအားသက်သာရာနေရာတစ်ခုတည်ရှိသည်။ ချို့ယွင်းချက်ကြောင့် စက်တွင်းဖိအားလွန်ကဲခြင်း၊ ဓာတ်ငွေ့ကို နောက်သို့ပြန်ထုတ်ပြီး ရှေ့သို့ထုတ်လွှတ်ခြင်းကို ကာကွယ်ပေးပြီး ဝန်ထမ်းများ၏ ဘေးကင်းမှုကို အာမခံပါသည်။

5. ယုံကြည်စိတ်ချရသော စက်ပိုင်းဆိုင်ရာ အပြန်အလှန် ချိတ်ဆက်မှုများကို load switch နှင့် grounding switch အကြား နှင့် အကြား ပံ့ပိုးပေးပါသည်။ လွဲမှားစွာလည်ပတ်မှုအန္တရာယ်ကိုရှောင်ရှားရန် grounding switch နှင့် ရှေ့တံခါး (panel matching)။

6. Cable-terminal mounted load switches များသည် anti-touch front cable connectors များ တပ်ဆင်ထားပြီး၊ ဗို့အားမြင့်သော၊ အဝင်နှင့်အထွက် အဆုံးနှစ်ဖက်စလုံးတွင် ကေဘယ်လ်ချိတ်ဆက်မှုများ၊ ကေဘယ်အကိုင်းအခက်များ/လမ်းဆုံအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။ သေတ္တာများ။

Arc Extinguishing Principle

RMU Load Break Switch သည် SF6 ဓာတ်ငွေ့ကို arc-extinguishing ကြားခံအဖြစ်အသုံးပြုပြီး အလွန်ကောင်းမွန်သော arc-extinguishing ကိုပြသသည်။ စွမ်းဆောင်ရည်။ ခလုတ်သည် လက်ရှိကို ဖြတ်တောက်လိုက်သောအခါ၊ ရွေ့လျားခြင်းနှင့် စာရေးကိရိယာ အဆက်အသွယ်များသည် သီးခြားဖြစ်ပြီး arc တစ်ခုကို ထုတ်ပေးသည်။ အမြဲတမ်း သံလိုက်စက်ကွင်းဖြင့် မောင်းနှင်ထားသောကြောင့် အဆက်အသွယ်များတစ်ဝိုက်တွင် လျင်မြန်စွာ လှည့်ပတ်ကာ လျင်မြန်သော ဒိုင်ယွန်ရှင်းရှင်းကို ရရှိပြီး၊ လက်ရှိ သုညဖြတ်ကူးသည့်နေရာ၌ အအေးခံခြင်း၊ breaking ပြီးနောက်, double-break gap ၏မြင့်မားသောအဆင့်နှင့်အတူ အထီးကျန် လျှပ်ကာများကို ဖွဲ့စည်းထားသောကြောင့် အားကောင်းသော ကွဲထွက်နိုင်မှု၊ ထိတွေ့မှု အနည်းဆုံးနှင့် တာရှည်လျှပ်စစ်ကို ဖြစ်ပေါ်စေသည်။ ဘဝ။

လည်ပတ်မှု ယန္တရား

1. Type II လက်စွဲစပရိန်လည်ပတ်မှုယန္တရား

Load switch ၏ switching ၊ အပိတ် ၊ အဖွင့် နှင့် grounding operation များအတွက် အသုံးပြုသည်။ အပေါ်ပိုင်းလည်ပတ်မှုအပေါက်ကိုထိန်းချုပ်သည်။ grounding switch နှင့် low operating hole သည် load switch ကို ထိန်းချုပ်သည်၊ ပိတ်ပြီးနောက်၊ နွေဦးခရီး စွမ်းအင်ကို တစ်ပြိုင်တည်း သိမ်းဆည်းထားပြီး ခရီးစဉ်ကို manual ခလုတ် သို့မဟုတ် fuse အချက်ပြမှုမှတစ်ဆင့်သာ ထုတ်ပေးနိုင်သည်။

2. Type II Electric Spring Operating Mechanism ၊

လက်စွဲယန္တရားအပေါ်အခြေခံ၍ ဤဒီဇိုင်းသည် မော်တာစွမ်းအင်သိုလှောင်မှုကိရိယာနှင့် ခရီးစကွိုင်တစ်ခုတို့ကို ပေါင်းထည့်ထားသည်။ Manual နှင့် လျှပ်စစ် လုပ်ငန်းဆောင်ရွက်မှုများသည် သီးခြားလွတ်လပ်ပြီး အချင်းချင်း အနှောင့်အယှက်မဖြစ်စေပါ။ ၎င်းသည် အဝေးထိန်းခလုတ်နှင့် လည်ပတ်မှုကို ပံ့ပိုးပေးသည်။ ဗို့အား AC220V၊ DC220V၊ DC110V နှင့် DC48V ပါဝင်သည်။

လည်ပတ်မှုအခြေအနေများ

1. ပုံမှန်လည်ပတ်မှုအခြေအနေများ

- ပတ်ဝန်းကျင်အပူချိန် −25°C ~ +40°C
- အမြင့် - 2000 မီတာထက်မပိုပါ။
- စိုထိုင်းဆ- နေ့စဉ်ပျမ်းမျှ နှိုင်းရစိုထိုင်းဆ ≤95%; လစဉ်ပျမ်းမျှဆွေမျိုးစိုထိုင်းဆ ≤90%; နေ့စဉ်ပျမ်းမျှရေငွေ့ ဖိအား ≤2.2kPa; လစဉ်ပျမ်းမျှရေငွေ့ဖိအား ≤1.8kPa
- သိသာထင်ရှားသောဖုန်မှုန့်များ၊ မီးခိုးများ၊ အဆိပ်သင့်နိုင်သော/မီးလောင်လွယ်သောဓာတ်ငွေ့များ၊ အခိုးအငွေ့များနှင့် ဆားမှုန်ရေမွှားတို့မှကင်းစင်သောပတ်ဝန်းကျင်လေ
- ပြင်ပတုန်ခါမှုနှင့် ငလျင်လှုပ်ခတ်မှုတို့သည် အားနည်းပါသည်။
- Secondary circuit မှ induced electromagnetic interference amplitude ≤1.6kV

2. အထူးလည်ပတ်မှုအခြေအနေများ

GB/T 11022-1999 အရ "High Voltage Switchgear and Controlgear Standards for Common Technical Requirements" ခလုတ်သည် ပုံမှန်အခြေအနေအောက်တွင် လည်ပတ်သင့်သည်။ အမှန်တကယ် လည်ပတ်မှုအခြေအနေများသည် ပုံမှန်အကွာအဝေးမှ သွေဖည်သွားပါက၊ (ဥပမာ - အမြင့် 2000 မီတာထက်ကျော်လွန်ခြင်း၊ အပူချိန်လွန်ကဲခြင်း၊ စိုထိုင်းဆများပြီး ငွေ့ရည်ဖွဲ့လွယ်ခြင်း စသည်ဖြင့်) အသုံးပြုသူ လိုအပ်သည် ထုတ်လုပ်သူနှင့် သဘောတူညီမှုရရှိရန်။

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

Fuse နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမှန်တကယ် လျှောက်လွှာကိစ္စများ

Case 1- တရုတ်နိုင်ငံ၊ Hangzhou ရှိ လူနေအိမ်အသိုက်အဝန်းရှိ လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးစီမံကိန်းသည် ကြီးမားသောလူနေရပ်ကွက်၊ ပါဝါထောက်ပံ့မှုတည်ငြိမ်မှုနှင့် လုံခြုံရေးအတွက် မြင့်မားသောလိုအပ်ချက်များဖြင့် Hangzhou သည် Usune FLRN36-12D load break ကို ရွေးချယ်ခဲ့သည် switch-fuse ပေါင်းစပ်ကိရိယာကို ၎င်း၏ core power distribution equipment အဖြစ် နှိုင်းယှဉ်ပြီးနောက်။ တွင် ထည့်သွင်းထားသည်။ ရပ်ရွာ၏ ဓာတ်အားခွဲရုံသည် လူနေအိမ် ၈ လုံးအတွက် ဓာတ်အားလိုင်းများ ကူးပြောင်းခြင်းနှင့် ကာကွယ်ခြင်းအတွက် တာဝန်ရှိသည်။ အိမ်ခြေ (၁၂၀၀) လုံး။ 2024 ခုနှစ်တွင်စတင်တာဝန်ယူကတည်းက, စက်ပစ္စည်းသည် 12 လကျော်တည်ငြိမ်စွာလည်ပတ်ခဲ့သည်။ ခလုတ်တိုက်ခြင်း သို့မဟုတ် ဓာတ်အားပြတ်တောက်ခြင်းမရှိဘဲ။ ၎င်း၏ယုံကြည်စိတ်ချရသော interlocking ဒီဇိုင်းနှင့် SF6 arc-extinguishing စွမ်းဆောင်ရည် ပြတ်ရွေ့လျှပ်စီးကြောင့် ဖြစ်ပေါ်သော ဓာတ်အားပြတ်တောက်မှုကို ထိရောက်စွာ ကာကွယ်နိုင်ပြီး နေထိုင်သူများ၏ ပုံမှန်ဘဝများကို ရရှိစေပါသည်။ ပေးသွင်းသူအဖြစ် ဤပရောဂျက်တွင် Usune သည် ဆိုက်တွင်းတပ်ဆင်မှုလမ်းညွှန်မှုနှင့် ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှုဝန်ဆောင်မှုများကို ပေးဆောင်ခဲ့ပြီး ချီးမြင့်ခဲ့သည်။ ရပ်ရွာပိုင်ဆိုင်မှုစီမံခန့်ခွဲမှုနှင့် နေထိုင်သူများထံမှ သိရသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- Usune RMU Load Break Switch သည် မည်သည့်စံနှုန်းများနှင့် ကိုက်ညီသနည်း၊ ၎င်း၏ ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်ကို မည်သို့အာမခံသနည်း။

A1- ထုတ်ကုန်သည် အမျိုးအစားစမ်းသပ်မှုအစုံအလင်ကို ကျော်ဖြတ်ပြီး ၎င်း၏စွမ်းဆောင်ရည်သည် GB 3804" 3kV～63kV AC နှင့် အပြည့်အဝလိုက်နာပါသည်။ High Voltage Load Break Switch၊ GB 16926 "High Voltage Load Break Switch-Fuse Combination Appliance" နှင့် IEC 60265 နှင့် IEC 60420 စံနှုန်းများ။ ထို့အပြင်၊ ထုတ်ကုန်အား တင်းကျပ်သောအရည်အသွေးထိန်းချုပ်မှုဖြင့် Usune မှ သီးခြားထုတ်လုပ်ထားသည်။ ကုန်ကြမ်းဝယ်ယူမှုမှ စက်ရုံထုတ်လုပ်ရေးနှင့် စမ်းသပ်ခြင်းအထိ လုပ်ငန်းစဉ်တစ်ခုလုံး။ ၎င်း၏ထူးခြားသောတက်ကြွ တည်ငြိမ်သော တံဆိပ်ခတ်ခြင်းဖွဲ့စည်းပုံ၊ အချိန်နှင့်တစ်ပြေးညီ ဖိအားစောင့်ကြည့်ခြင်းနှင့် ယုံကြည်စိတ်ချရသော စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်မှုအားလုံးတို့သည် ရေရှည်သေချာပါသည်။ တည်ငြိမ်သောလည်ပတ်မှု။

Q2- Usune RMU Load Break Switch ကို အမြင့်ပေနှင့် စိုထိုင်းဆများသော အထူးပတ်ဝန်းကျင်များတွင် အသုံးပြုနိုင်မည်လား။

A2- ထုတ်ကုန်သည် ပုံမှန်လည်ပတ်မှုအခြေအနေများနှင့် သဟဇာတဖြစ်စေရန် ဒီဇိုင်းထုတ်ထားခြင်းဖြစ်သည် (အမြင့် ≤ 2000m၊ အပူချိန် −25°C ~ +40°C စသည်ဖြင့်)။ အမှန်တကယ် လည်ပတ်မှုအခြေအနေများသည် ပုံမှန်အကွာအဝေးမှ သွေဖည်သွားပါက (ဥပမာ၊ အမြင့်ပေ 2000 မီတာ၊ အလွန်အကျွံအပူချိန်၊ မြင့်မားသောစိုထိုင်းဆနှင့် ငွေ့ရည်ဖွဲ့ခြင်း)၊ သုံးစွဲသူများသည် ထုတ်လုပ်သူ (Zhejiang Usune) နှင့် တိုင်ပင်ရန် လိုအပ်ပါသည်။ Electric Co., Ltd.) မှ ကြိုတင်မဲ။ Usune ၏ ပရော်ဖက်ရှင်နယ် R&D အဖွဲ့သည် သတ်သတ်မှတ်မှတ်အပေါ်အခြေခံ၍ စိတ်ကြိုက်ဖြေရှင်းချက်များကို ပံ့ပိုးပေးနိုင်ပါသည်။ တည်ငြိမ်သောထုတ်ကုန်လည်ပတ်မှုသေချာစေရန်ပတ်ဝန်းကျင်။
