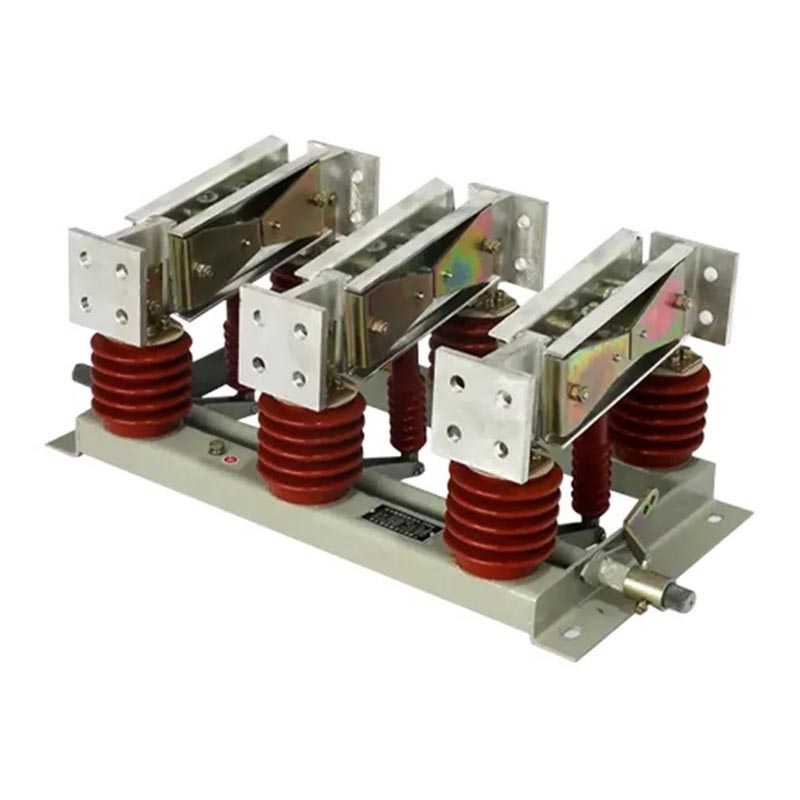

12kv 10kv 1000a 1250a ချိတ်ဆက်မှုဖြုတ်ပါ။

Usune Disconnect Switch 12kV 10kV 1000A 1250A သည် ကုမ္ပဏီ၏ လိုအပ်ချက်များကို အာရုံစိုက်၍ ထုတ်လုပ်ထားသော အဓိကထုတ်ကုန်တစ်ခုဖြစ်သည်။ စက်မှုဗို့အားမြင့် ဓာတ်အားဖြန့်ဖြူးရေး။ ဂျင်နရေတာ ပလပ်ပေါက်များနှင့် ဗို့အားမြင့်များအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။ စနစ်များ၊ 10kV နှင့် 12kV ဗို့အားအဆင့်များနှင့် လိုက်လျောညီထွေဖြစ်အောင်၊ 1000A ၏ mainstream လက်ရှိသတ်မှတ်ချက်များနှင့် အကျုံးဝင်သည်။ 1250A

12kV/10kV/1000A/1250A Disconnect Switch တွင် လွတ်လပ်သော single-pole ယူနစ် ၃ ခု ပါဝင်ပြီး လိုက်လျောညီထွေရှိနိုင်သည် ဗို့အားမြင့်လျှပ်စစ်ကိရိယာသုံးခု-ဝင်ရိုးစွန်း ပေါင်းစပ်ထားသော ကိရိယာတစ်ခုအဖြစ် ပြုပြင်ထားသည်။ ၎င်းသည်ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံ၊ အဆင်ပြေသည်။ လည်ပတ်မှုနှင့် ယုံကြည်စိတ်ချရသော insulation ။ အိမ်တွင်း၌ တီထွင်ထုတ်လုပ်ထားသော အထင်ကရ ထုတ်ကုန်တစ်ခုအနေဖြင့် ၎င်းသည် အထီးကျန်မှု၊ မြေပြင်နှင့် ကိုက်ညီသည်။ လည်ပတ်မှုအခြေအနေအမျိုးမျိုးအောက်တွင် လေထုညစ်ညမ်းမှုကာကွယ်ရေးလိုအပ်ချက်များ။ ၎င်းသည် အောက်တွင် ယုံကြည်စိတ်ချရသော circuit switching ကို ရရှိသည်။ ဝန်မရှိသောအခြေအနေများ၊ ရှင်းရှင်းလင်းလင်းမြင်နိုင်သောအထီးကျန်ကွဲမှုဖွဲ့စည်းခြင်း၊ ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများ၏ဘေးကင်းမှုကိုသေချာစေသည်။ အရင်းအမြစ်။

အဓိက အားသာချက်များ

1. အဆင့်မြင့်နည်းပညာနှင့် တည်ငြိမ်သောစွမ်းဆောင်ရည်

- နောက်ဆုံးပေါ်ပြည်တွင်းဗို့အားမြင့်လျှပ်စစ်နည်းပညာကိုပေါင်းစပ်ပြီး conductive circuit နှင့် insulation ကိုပိုမိုကောင်းမွန်အောင်ပြုလုပ်သည်။ ဒီဇိုင်း၊ အဆက်အသွယ် ခံနိုင်ရည်ကို လျှော့ချပေးပြီး လက်ရှိ သယ်ဆောင်နိုင်သော စွမ်းရည်ကို မြှင့်တင်ပေးသည်။
- ရွေးချယ်နိုင်သော မြေပြင်ခလုတ် (D) နှင့် ညစ်ညမ်းမှုဒဏ်ခံ (W) အမျိုးအစားများပါရှိသော အိမ်တွင်း (N) နှင့် ပြင်ပဖွဲ့စည်းပုံများကို ပံ့ပိုးပေးသည် ရှုပ်ထွေးသောလည်ပတ်မှုအခြေအနေများနှင့်လိုက်လျောညီထွေဖြစ်အောင်၊
- ခိုင်ခံ့မြင့်သော လျှပ်ကာပစ္စည်းများနှင့် သံချေးခံနိုင်ရည်ရှိသော သတ္တုအစိတ်အပိုင်းများကို အသုံးပြု၍ အိုမင်းရင့်ရော်မှုနှင့် သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိခြင်း၊ ဝန်ဆောင်မှုသက်တမ်းတိုး။

2. လိုက်လျောညီထွေရှိပြီး လက်မှတ်ရ၊ ဘေးကင်းပြီး ယုံကြည်စိတ်ချရသော

- GB 1985-2014 "High Voltage AC Disconnect Switches and Grounding Switches"
- GB/T 11022-2011 "ဗို့အားမြင့်ခလုတ်ဂီယာနှင့် ထိန်းချုပ်ကိရိယာဆိုင်ရာ စံနှုန်းများအတွက် ဘုံနည်းပညာလိုအပ်ချက်များ"
- DL/T 486-2010 "ဗို့အားမြင့် AC ချိတ်ဆက်မှုဖြတ်တောက်ခြင်း ခလုတ်များနှင့် မြေပြင်ခလုတ်များကို အမိန့်ပေးခြင်းအတွက် နည်းပညာဆိုင်ရာ အခြေအနေများ"
- DL/T 593-2006 "ဗို့အားမြင့်ခလုတ်ဂီယာနှင့် ထိန်းချုပ်ကိရိယာများအတွက် နည်းပညာလိုအပ်ချက်များ"

3. အားကောင်းသော လိုက်လျောညီထွေရှိမှုနှင့် ကျယ်ပြန့်သော အသုံးချပရိုဂရမ်များ

- ဗို့အား/လက်ရှိ သတ်မှတ်ချက်များ- 10kV၊ 12kV; 1000A၊ 1250A၊ 2000A-10000A မြင့်မားသော လက်ရှိမော်ဒယ်များအထိ တိုးချဲ့နိုင်သည်။
- ရရှိနိုင်သောအမျိုးအစားများ- မြေပြင်မညီ၊ တစ်ခုတည်းသောမြေသား၊ နံရံ အမျိုးအစား၊ မတူညီသော တပ်ဆင်မှုလိုအပ်ချက်များနှင့် ကိုက်ညီခြင်း။
- Environmental Tolerance : ကျယ်ပြန့်သော လည်ပတ်မှု အပူချိန် အကွာအဝေး -50 ℃ မှ +50 ℃ ၊ အမြင့် ≤ 2000 မီတာ ( စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။ အမြင့်ပေ 2500 မီတာအထက်)၊ ပြင်းအား 8၊ 20mm ငလျင်ဒဏ်ခံနိုင်ရည်... ရေခဲခံနိုင်ရည်၊ Class III နှင့် IV အတွက် သင့်လျော်သည်။ ညစ်ညမ်းသောနေရာများ။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

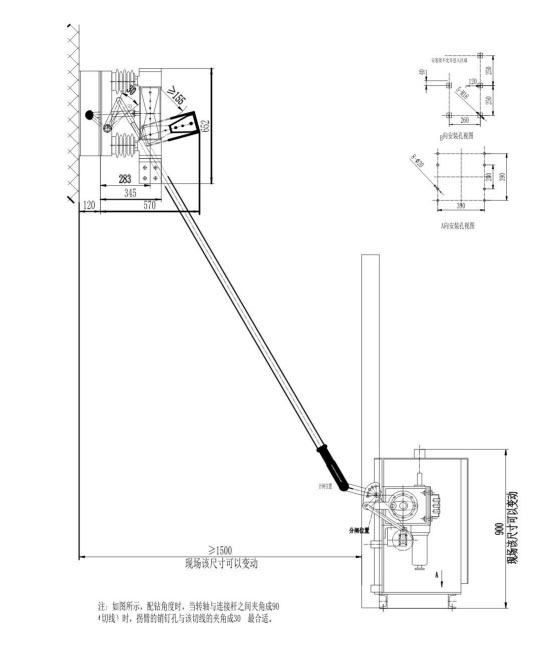

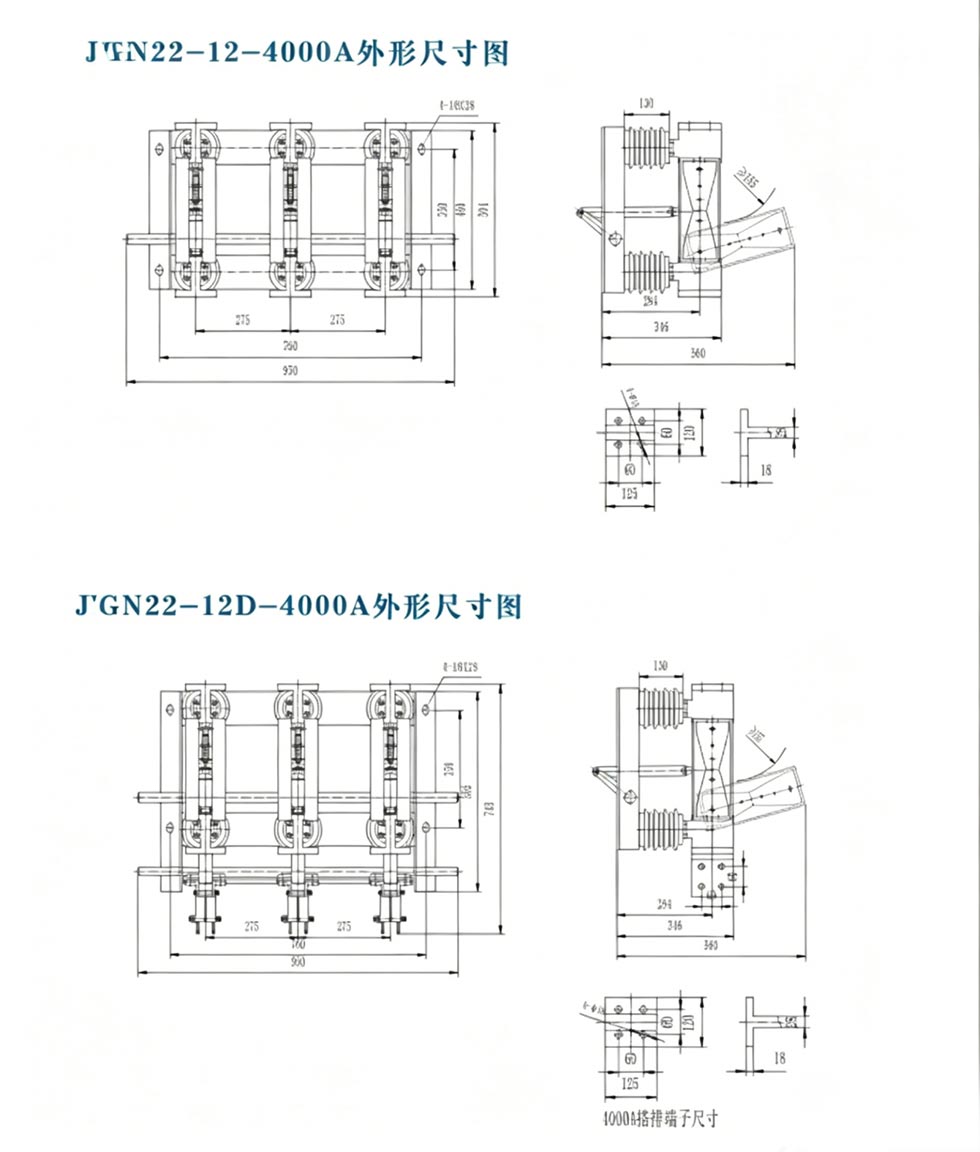

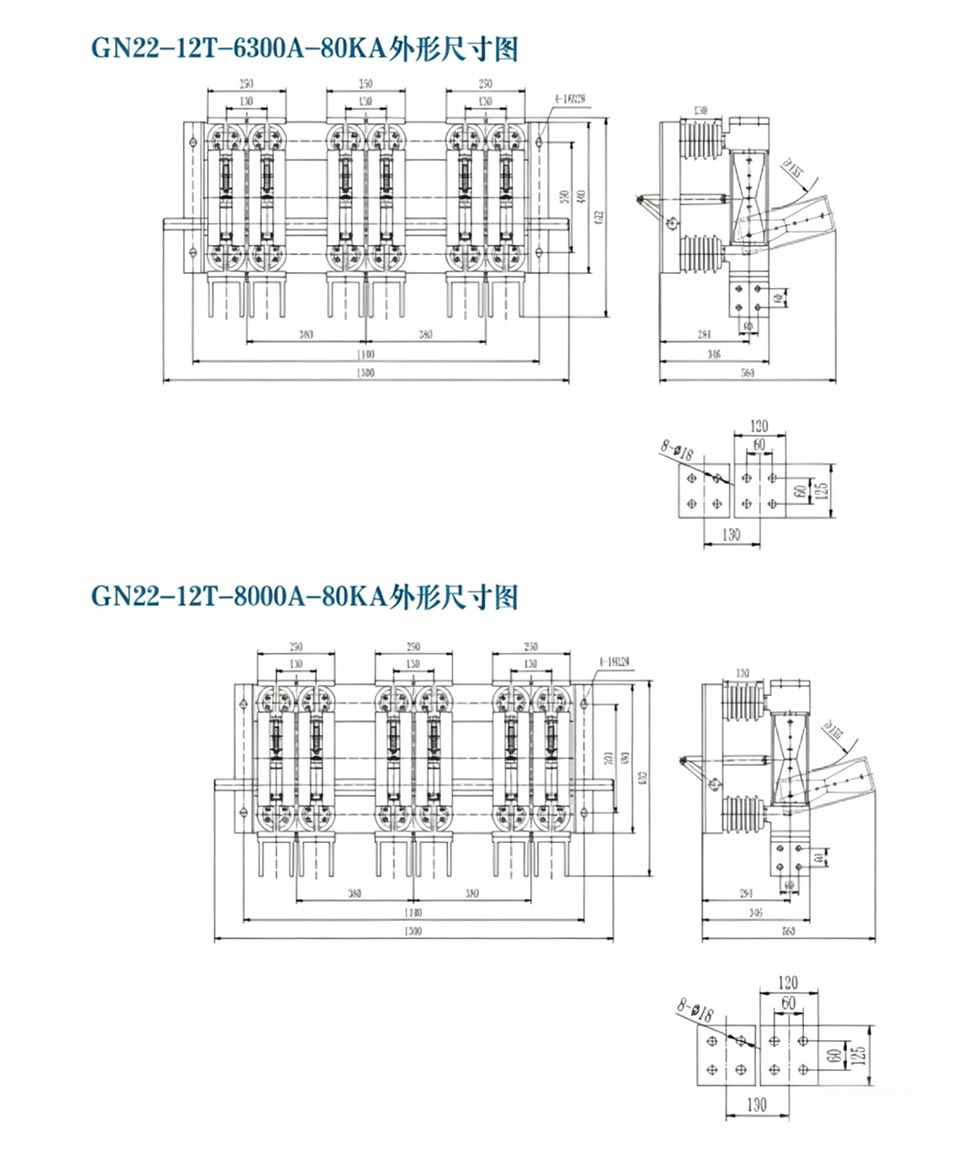

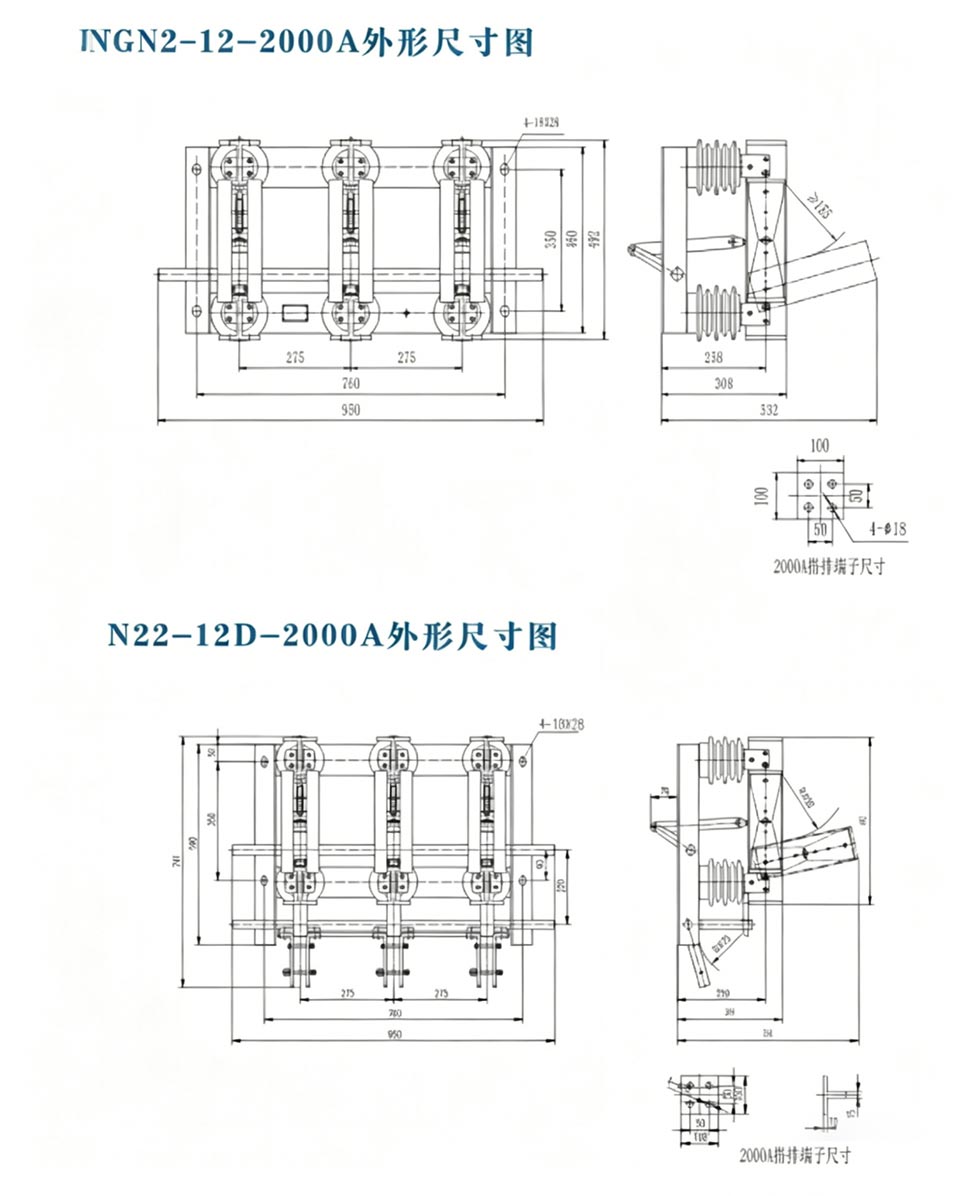

အပြင်ဘက်အတိုင်းအတာ

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အစစ်အမှန်လျှောက်လွှာကိစ္စများ

Case 1- 12kV Power Distribution System အား သံမဏိစက်ရုံကြီးတွင် အဆင့်မြှင့်တင်ခြင်း။

၎င်း၏ 12kV ဗို့အားမြင့် ဓာတ်အားဖြန့်ဖြူးရေး အခန်းအထီးကျန်ပစ္စည်းများကို အဆင့်မြှင့်တင်ရန် နိုင်ငံပိုင် သံမဏိစက်ရုံတစ်ခု လိုအပ်နေပါသည်။ ဟိ အဓိကစိန်ခေါ်မှုများမှာ လက်ရှိအပူရှိန်မြင့်မားမှု၊ ပြင်ပလေထုညစ်ညမ်းမှုကာကွယ်မှု ညံ့ဖျင်းမှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုဘေးကင်းရေးအန္တရာယ်များ မြင့်မားသည်။ ဟိ Usune GN□-12DW/1250A ချိတ်ဆက်မှု (မြေပြင်နှင့် လေထုညစ်ညမ်းမှုကာကွယ်မှုပါရှိသော) ကို ရွေးချယ်ထားပြီး၊ ကြမ်းတမ်းသောပြင်ပအတွက် သင့်လျော်သည် ဖုန်မှုန့်ပတ်ဝန်းကျင်။ ၎င်း၏ 1250A အဆင့်သတ်မှတ်ထားသော လက်ရှိသည် သံမဏိထုတ်လုပ်ရေးထုတ်လုပ်မှု၏ ဝန်အပြည့်လည်ပတ်မှုလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။ လိုင်း။

- အကောင်အထည်ဖော်မှုရလဒ်များ- စက်ပစ္စည်းသည် အပူလွန်ကဲခြင်း သို့မဟုတ် ကာရံခြင်းမရှိဘဲ လည်ပတ်နေသည်မှာ ၂ နှစ်ရှိပြီဖြစ်သည်။ ကျရှုံးမှုများ။ Grounding function သည် ယုံကြည်စိတ်ချရပြီး ပြုပြင်ထိန်းသိမ်းနေစဉ်အတွင်း သီးခြားခွဲခွာခြင်းသည် ရှင်းလင်းပါသည်။ ထိန်းသိမ်းခြင်း။ ထိရောက်မှု 40% တိုးလာသဖြင့် ဖောက်သည်ထံမှ ကာလရှည် အစုလိုက် အမှာစာများ ၀ယ်သည်။

Case 2- ကြီးမားသောအပူဓာတ်အားပေးစက်ရုံရှိ 10kV Generator Outlet Isolation

10kV ဂျင်နရေတာပလပ်တွင် အထီးကျန်ပစ္စည်းများကို စီစဉ်သတ်မှတ်ရန် 300MW အပူဓာတ်အားပေးစက်ရုံ လိုအပ်ပြီး၊ မြင့်မားသော လိုက်လျောညီထွေရှိမှု၊ မြင့်မားသော လက်ရှိတည်ငြိမ်မှုနှင့် တုန်ခါမှုကို ခံနိုင်ရည်ရှိသည်။ Usune GN□-10/1000A မိုးလုံလေလုံ ချိတ်ဆက်မှုဖြုတ်ရန် ခလုတ်ကို ရွေးချယ်ထားပြီး၊ စိတ်ကြိုက် အမြင့်ပိုင်းအားဖြည့်ဖြေရှင်းချက်နှင့်အတူ အပင်ဧရိယာများအတွက် သင့်လျော်သည်။ အမြင့်ပေ ≤2200m ရှိပြီး ပြင်းထန်သောတုန်ခါမှုအခြေအနေများကို ခံနိုင်ရည်ရှိသည်။

- အကောင်အထည်ဖော်မှု ရလဒ်များ- ကြီးမားသော ရေစီးကြောင်းများ၏ သက်ရောက်မှုကို ခံနိုင်ရည်ရှိသော စက်ကိရိယာများသည် ၃ နှစ်ကြာ တည်ငြိမ်စွာ လည်ပတ်နေပါသည်။ ဂျင်နရေတာပလပ်တွင် ခရီးထွက်ရန် သို့မဟုတ် ချို့ယွင်းချက်တစ်စုံတစ်ရာမရှိဘဲ၊ ယူနစ်အတွက် ဘေးကင်းသော သီးခြားကာကွယ်မှုပေးဆောင်ခြင်း၊ ပြုပြင်ထိန်းသိမ်းခြင်းနှင့် ဓာတ်အားပေးစက်ရုံများတွင် စံပြုလျှောက်ထားမှုကိစ္စဖြစ်လာခြင်း။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- Usune Disconnect Switch 12kV 10kV 1000A 1250A နှင့် သာမန်အဆက်ဖြတ်ခြင်းကြား core ကွာခြားချက်ကဘာလဲ။ ခလုတ်များ

A- အဓိကကွာခြားချက်မှာ မြင့်မားသောလက်ရှိသယ်ဆောင်နိုင်မှုနှင့် ပတ်ဝန်းကျင်လိုက်လျောညီထွေရှိမှုတို့၌ တည်ရှိသည်။ တော်ရုံတန်ရုံ ချိတ်ဆက်မှုဖြတ်တောက်သည့်ခလုတ်များသည် အဆင့်သတ်မှတ်ထားသော ≤630A ရှိပြီး Usune ထုတ်ကုန်များသည် 1000A နှင့် 1250A မြင့်မားသောလက်ရှိကိုအာရုံစိုက်နေချိန်တွင် အခြေအနေများ၊ အပူထုတ်လုပ်မှုကိုလျှော့ချရန် လျှပ်ကူးပစ္စည်းဖွဲ့စည်းပုံကို အကောင်းဆုံးဖြစ်အောင်၊ တချိန်တည်းမှာပဲ သူတို့က ထောက်ခံတယ်။ အိမ်တွင်း/ပြင်ပအသုံးပြုမှု၊ ညစ်ညမ်းမှုကာကွယ်မှု၊ မြေစိုက်ခြင်းစသည်တို့အတွက် စိတ်ကြိုက်ပြင်ဆင်ပြီး လွန်ကဲသောအပူချိန်ကို ခံနိုင်ရည်ရှိသည်။ -50 ℃ မှ +50 ℃ ၊ သာမာန် သံမဏိစက်များနှင့် ဓာတ်အားပေးစက်ရုံများကဲ့သို့ ကြမ်းတမ်းသော အခြေအနေများအတွက် သင့်လျော်ပါသည်။ ထုတ်ကုန်များနှင့် မကိုက်ညီပါ။

Q2- ဤချိတ်ဆက်မှုဖြတ်တောက်ခြင်းခလုတ်ကို အမြင့်မြင့်နှင့် ညစ်ညမ်းမှုအလွန်များသော ပတ်ဝန်းကျင်များတွင် အသုံးပြုရန် ပံ့ပိုးပေးပါသလား။

A: ဟုတ်ပါတယ်။ စံမော်ဒယ်သည် အမြင့် ≤2000m နှင့် လေထုညစ်ညမ်းမှု အဆင့် III-IV အတွက် သင့်လျော်သည်။ အမြင့်ပေ ≥2500m အတွက်၊ အားဖြည့် insulation နှင့် rated current ကဲ့သို့သော စိတ်ကြိုက်ဖြေရှင်းနည်းများဖြင့် လိုက်ဖက်ညီမှုကို မြှင့်တင်နိုင်ပါသည်။ အလွန်ညစ်ညမ်းသောပတ်ဝန်းကျင်အတွက်၊ ညစ်ညမ်းမှုကိုခံနိုင်ရည်ရှိသော (W) မော်ဒယ်ကို ရနိုင်သည်၊ Anti-flashover စွမ်းရည်ကိုမြှင့်တင်ရန် insulators များ။ ဤမော်ဒယ်ကို အမြင့်များစွာသော သံမဏိများဖြင့် အကောင်အထည်ဖော်ထားသည်။ အပင်များနှင့် ဓာတ်အားပေးစက်ရုံများ။

Q3- 12kV၊ 10kV၊ 1000A နှင့် 1250A Disconnect Switches အတွက် အာမခံကာလက ဘယ်လောက်လဲ။ တပ်ဆင်ခြင်းလမ်းညွှန် အရောင်းအပြီးမှာ ပေးထားသလား။

A- Usune သည် လူကြောင့်မဟုတ်သော ချို့ယွင်းချက်များအတွက် အခမဲ့ ပြုပြင်ခြင်းနှင့် အစိတ်အပိုင်းများ အစားထိုးခြင်း အကျုံးဝင်သော 2 နှစ်အာမခံ ပေးပါသည်။ အာမခံကာလ။ အရောင်းအပြီးအဖွဲ့သည် အခမဲ့တပ်ဆင်လမ်းညွှန်မှုနှင့် နည်းပညာဆိုင်ရာသင်တန်းများကို ပံ့ပိုးပေးကာ ကူညီပေးနိုင်သည်။ အဝေးမှ သို့မဟုတ် ဆိုက်တွင် ပေးဆောင်ခြင်းဖြင့်။ စက်ပစ္စည်းများသေချာစေရန် စိတ်ကြိုက်နည်းပညာဆိုင်ရာ ဖြေရှင်းချက်များကိုလည်း ပံ့ပိုးပေးပါသည်။ ဆိုက်တွင်းအခြေအနေများကို လိုက်လျောညီထွေဖြစ်စေနိုင်ပြီး ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ စိုးရိမ်ပူပန်မှုများကို ဖယ်ရှားပေးသည်။
