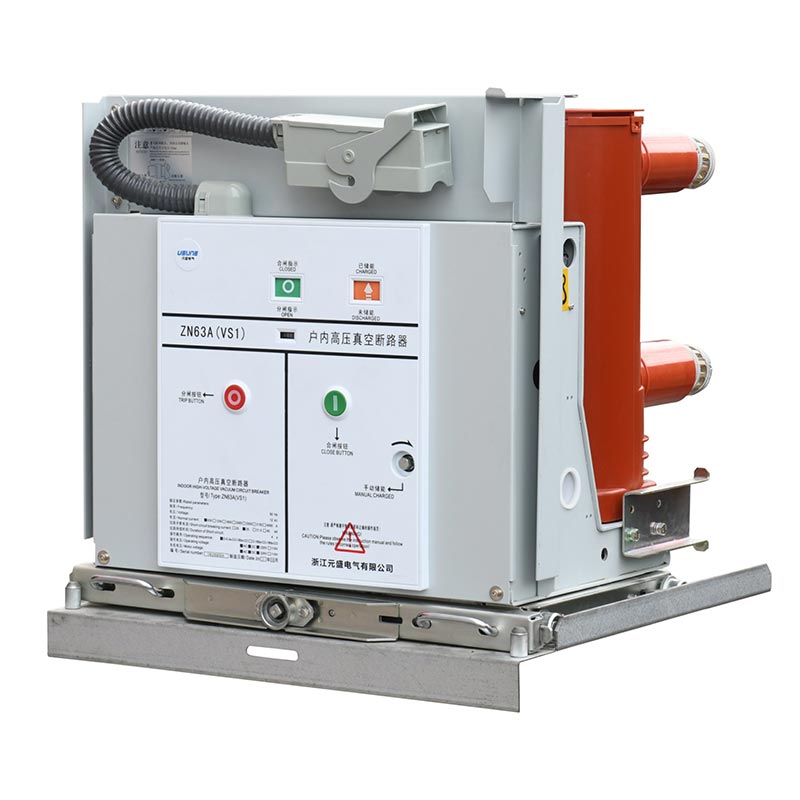

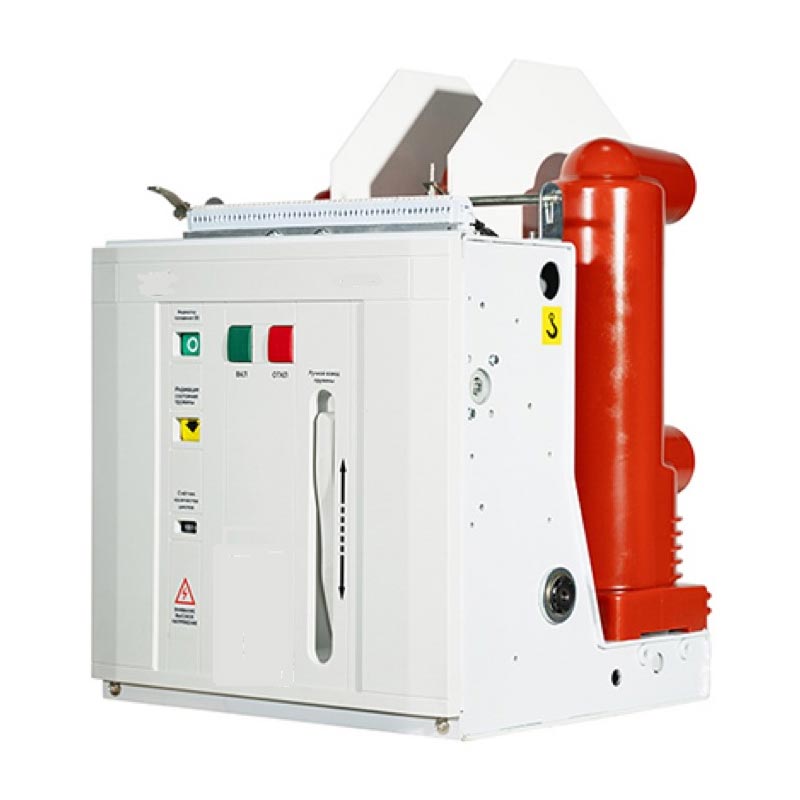

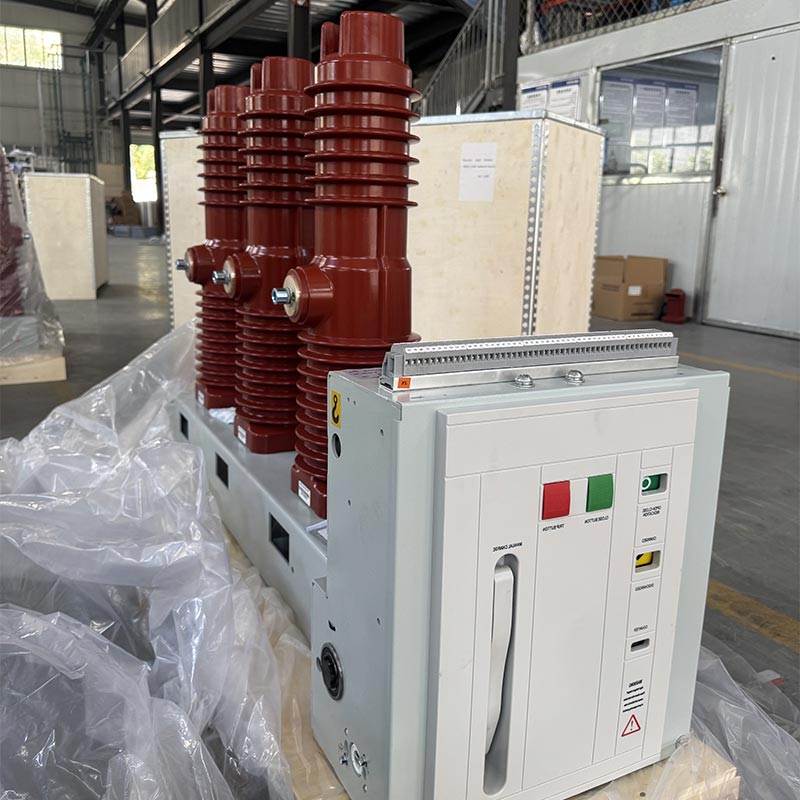

Indoor High Voltage Vacuum Circuit Breaker

Usune VS1(ZN63)-12 စီးရီး Indoor High Voltage Vacuum Circuit Breaker သည် ပင်မလျှပ်စစ်ဆိုင်ရာ အကာအကွယ်နှင့် ထိန်းချုပ်မှုတစ်ခုဖြစ်သည်။ 12kV ဓာတ်အားစနစ်များအတွက် ကိရိယာ။ Spring-operated ယန္တရားနှင့် circuit breaker body တို့၏ ပေါင်းစပ်ဒီဇိုင်း အလယ်အလတ် ဂီယာချိတ်ဆက်မှုများကို လျှော့ချပေးကာ စွမ်းအင်သုံးစွဲမှုနှင့် ဆူညံသံများကို လျှော့ချပေးကာ ထုတ်ကုန်လည်ပတ်မှုကို ပိုမိုကောင်းမွန်စေသည်။ ယုံကြည်စိတ်ချရမှု ပင်မဆားကစ်သည် လုံးလုံးလျားလျား ခိုင်မာသောဝင်ရိုးစွန်းများကို အသုံးပြု၍ ဆားကစ်ဘရိတ်ကာ၏ အသေးအမွှားပုံစံကို ရရှိစေရန်၊ ပတ်ဝန်းကျင် လိုက်လျောညီထွေရှိမှုနှင့် ဝန်ဆောင်မှုသက်တမ်းကို မြှင့်တင်ပေးပြီး အခြေအနေအများစုတွင် ပြုပြင်ထိန်းသိမ်းမှုကင်းသော လုပ်ဆောင်ချက်ကို လုပ်ဆောင်နိုင်စေပါသည်။

ထုတ်ကုန်အားသာချက်များ

1.High Reliability

ဖုန်စုပ်စက်အား epoxy resin APG ဖြင့်ပြုလုပ်ထားသော tubular insulating ဆလင်ဒါအတွင်းတွင် အရှည်လိုက်တပ်ဆင်ထားသည်။ အလွန်ကောင်းမွန်သော တွားသွားခြင်းကို ခံနိုင်ရည်ရှိပြီး ဖုန်မှုန့်များစုပုံခြင်းနှင့် ပြင်ပဝင်ရောက်စွက်ဖက်မှုကို ထိထိရောက်ရောက် ကာကွယ်ပေးပါသည်။ အဲဒါ စိုစွတ်ပြီး ညစ်ညမ်းလွန်းသော ပတ်ဝန်းကျင်တွင်ပင် တည်ငြိမ်စွာ လည်ပတ်နိုင်သည်။

2.Flexible Configuration

၎င်းကို ပုံသေတပ်ဆင်မှုယူနစ်အဖြစ် ဒီဇိုင်းဆွဲနိုင်သည် သို့မဟုတ် အံဆွဲယူနစ်တစ်ခုဖွဲ့စည်းရန် သီးခြား actuator တပ်ဆင်ထားသည်။ အဲဒါ KYN28A-12 (GZS) အမျိုးအစား ဗဟိုတပ်ဆင်ထားသော အံဆွဲအမျိုးအစား ခလုတ်ဂီယာနှင့် ကိုက်ညီပါသည်။ ပုံသေအမျိုးအစားကိုလည်း အသုံးပြုနိုင်ပါသည်။ XGN စီးရီး fixed switchgear ။

3. မကြာခဏ လည်ပတ်မှုတွင် လိုက်လျောညီထွေဖြစ်စေသည်။

လေဟာနယ်ပြတ်တောက်ခြင်း၏ထူးခြားသောအားသာချက်များကို အသုံးချခြင်း၊ လိုအပ်သည့်အခြေအနေများအတွက် အထူးသင့်လျော်ပါသည်။ အဆင့်သတ်မှတ်ထားသော လည်ပတ်နေသောလက်ရှိနှင့် တိုတောင်းသောဆားကစ်လျှပ်စီးကြောင်း၏ ထပ်ခါတလဲလဲ ပြတ်တောက်မှုတွင် မကြာခဏ လည်ပတ်မှုကို အားကောင်းစေသည်။ လက်တွေ့ကျကျ။

4.Standard with Compliance

GB/T1984-2014 "High Voltage Circuit Breakers", JB3855-1996" 3.6~40.5kV Indoor High Voltage ကို တင်းတင်းကျပ်ကျပ် လိုက်နာသည် ဖုန်စုပ်ပတ်လမ်း ဘရိတ်ကာများ၊ DL/T403-2000 "12~40.5kV ဖုန်စုပ်ပတ်လမ်း ဘရိတ်ကာများ နည်းပညာဆိုင်ရာ အခြေအနေများ မှာယူခြင်း" နှင့် IEC62271-100:2008 စံချိန်စံညွှန်းများ၊ တရားဝင်အရည်အသွေးအာမခံချက်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

Structure နှင့် Function များ

1.Overall Structure

Usune VS1(ZN63)-12 Indoor High Voltage Vacuum Circuit Breaker သည် လည်ပတ်မှုနှင့်အတူ ပေါင်းစပ်ဖွဲ့စည်းပုံကို လက်ခံသည်။ ယန္တရားနှင့် arc-extinguishing chamber သည် ရှေ့နှင့်နောက်ကို စီစဉ်ပေးသည်။ ပင်မလျှပ်ကူးပတ်လမ်းသည် အဆင့်သုံးဆင့်ဖြစ်သည်။ ကြမ်းပြင်တပ်ဆင်ထားသောဖွဲ့စည်းပုံ။ ဤထူးခြားသောဒီဇိုင်းသည် arc-extinguishing chamber တွင်ဖုန်မှုန့်များစုပုံလာမှုကိုသိသိသာသာလျော့နည်းစေသည်။ မျက်နှာပြင်သည် ပြင်ပအချက်များကြောင့် လေဟာနယ်-မီးငြိမ်းသတ်ခန်းကို အကာအကွယ်ပေးသည်။ စိုထိုင်းထိုင်းနှင့်ပင် အလွန်ညစ်ညမ်းသောပတ်ဝန်းကျင်၊ ၎င်းသည် အလွန်ကောင်းမွန်သော ဗို့အားကိုခံနိုင်ရည်ရှိပြီး မြင့်မားသောခုခံမှုကို ထိန်းသိမ်းထားပြီး အလားတူစွမ်းဆောင်ရည်ကို သာလွန်စေသည်။ ထုတ်ကုန်များ။

2.Operating Mechanism Structure ၊

လည်ပတ်မှုယန္တရားသည် လူကိုယ်တိုင်နှင့် လျှပ်စစ်စွမ်းအင် သိုလှောင်မှုနှစ်ခုလုံးပါရှိသော ပလာနစပရိန်ဖြင့်လည်ပတ်သည့် ယန္တရားဖြစ်သည်။ လုပ်ဆောင်ချက်များ။ လည်ပတ်မော်တာသည် arc-extinguishing chamber ရှေ့ရှိ ကက်ဘိနက်တွင် တည်ရှိသည်။ အစိုးရအဖွဲ့ဝင်ဖြစ်ပါ သည်။ intermediate partitions လေးခုဖြင့် assembly space ငါးခု ခွဲခြားထားပြီး တစ်ခုစီသည် စွမ်းအင်သိုလှောင်မှု၊ ထုတ်လွှင့်မှု၊ tripping နှင့်လည်ပတ်မှုယန္တရား၏ကြားခံအစိတ်အပိုင်းများ။ arc-extinguishing chamber ၏ပေါင်းစပ်ဒီဇိုင်း နှင့် လည်ပတ်မှုယန္တရားသည် လည်ပတ်ယန္တရား၏ စွမ်းဆောင်ရည်နှင့် လည်ပတ်မှုအကြား မြင့်မားသော အတိုင်းအတာကို သေချာစေပါသည်။ arc-extinguishing chamber ၏အဖွင့်နှင့်အပိတ်လိုအပ်ချက်များ၊ မလိုအပ်သောအစိတ်အပိုင်းများကိုလျှော့ချခြင်း၊ စွမ်းအင်ကိုလျှော့ချ သုံးစွဲမှုနှင့် ဆူညံသံများနှင့် circuit breaker ၏ လုပ်ငန်းလည်ပတ်မှု ယုံကြည်စိတ်ချရမှုကို တိုးတက်စေသည်။

လည်ပတ်ပတ်ဝန်းကျင်

1. ပတ်ဝန်းကျင်အပူချိန်- အမြင့်ဆုံး +40 ℃၊ အနိမ့်ဆုံး -15 ℃
2. ပတ်ဝန်းကျင်စိုထိုင်းဆ- နေ့စဉ်ပျမ်းမျှ နှိုင်းရစိုထိုင်းဆ ≤95%; လစဉ်ပျမ်းမျှဆွေမျိုးစိုထိုင်းဆ ≤90%; နေ့စဉ်ပျမ်းမျှ ရေငွေ့ဖိအား ≤22×10⁻³MPa; လစဉ်ပျမ်းမျှရေငွေ့ဖိအား ≤1.8×10⁻³MPa
3. အမြင့်- 1000 မီတာထက်မပိုစေရ။
4. ငလျင်ပြင်းအား- 8 ဒီဂရီထက်မပိုစေရ။
5. လေထုပတ်ဝန်းကျင်- သိသာထင်ရှားသောဖုန်မှုန့်များ၊ မီးခိုးများ၊ အဆိပ်သင့်နိုင်သော သို့မဟုတ် မီးလောင်လွယ်သောဓာတ်ငွေ့များ၊ အငွေ့များ၊ သို့မဟုတ် ဆားမှုန်ရေမွှားများ မရှိပါ။ ပတ်ဝန်းကျင်လေထုညစ်ညမ်းမှု။

မှတ်ချက်- အထက်ဖော်ပြပါ ပုံမှန်လည်ပတ်မှုပတ်ဝန်းကျင်အခြေအနေများကို ကျော်လွန်နေပါက၊ ကျွန်ုပ်တို့၏ ထုတ်လုပ်သူနှင့် ဆွေးနွေးတိုင်ပင်ပါ။ အမှန်တကယ် လုပ်ငန်းခွင်အခြေအနေအရ ထုတ်ကုန်ကို စိတ်ကြိုက်ပြင်ဆင်ပါ။

တပ်ဆင်ခြင်းနှင့် ကော်မရှင်ပေးခြင်း

1. သယ်ယူပို့ဆောင်ရေးနှင့် သိုလှောင်မှုအတွင်း ပျက်စီးမှုရှိမရှိ စစ်ဆေးပါ။ ထိခိုက်မှုတစ်စုံတစ်ရာတွေ့ရှိပါက အသုံးပြုခြင်းကို ရပ်လိုက်ပါ။ ချက်ချင်းရောင်းပြီးနောက်ပိုင်း ပံ့ပိုးကူညီမှုအတွက် ကျွန်ုပ်တို့၏ပေးသွင်းသူထံ ဆက်သွယ်ပါ။
2. အညစ်အကြေးများ (အထူးသဖြင့် insulation မျက်နှာပြင်မှ)။ သယ်ယူပို့ဆောင်ရေး သို့မဟုတ် သိုလှောင်မှုအတွင်း ထုတ်ပေးသော အညစ်အကြေးများကို ထိခိုက်စေနိုင်သည်။ ထုတ်ကုန်၏ insulation စွမ်းဆောင်ရည်နှင့် ဘေးကင်းရေး အန္တရာယ်များကိုပင် ဖြစ်စေနိုင်သည်။
3. စွမ်းအင်သိုလှောင်ရန်၊ အပိတ်၊ အဖွင့်ရှိမရှိ စောင့်ကြည့်ရန် စည်းမျဉ်းများနှင့်အညီ circuit breaker ကို ကိုယ်တိုင်လုပ်ဆောင်ပါ။ စွမ်းအင်သိုလှောင်မှုအခြေအနေနှင့် အဖွင့်/အပိတ် အနေအထားညွှန်ကိန်းများသည် ပုံမှန်ဖြစ်သည်။
4. စွမ်းအင်သိုလှောင်ရန်၊ အပိတ်နှင့် အဖွင့်ရှိမရှိ စောင့်ကြည့်ရန် လည်ပတ်ပါဝါထောက်ပံ့မှုကို အသုံးပြု၍ circuit breaker ကို အသုံးပြုပါ။ စွမ်းအင်သိုလှောင်မှုအခြေအနေနှင့် အဖွင့်/အပိတ် အနေအထားညွှန်ကိန်းများသည် ပုံမှန်ဖြစ်သည်။
5. လက်တွန်းလှည်းအမျိုးအစား ဆားကစ်ဘရိတ်ကာ၏ လုပ်ဆောင်ချက်- တွန်းလက်ကိုင်ကို တွန်းပေါက်ထဲသို့ ထည့်ကာ လက်ယာရစ်လှည့်ပါ။ စုစုပေါင်းကြိုတင်လေဖြတ်ခြင်း 300±3mm၊ ပွင့်လင်းသောအနေအထား၌, ချောမွေ့စွာ ၎င်းအား အလုပ်လုပ်သော သို့မဟုတ် စမ်းသပ်သည့် အနေအထားသို့ ရွှေ့ပါ၊ "ကလစ်" အသံမကြားမချင်း လက်ကိုင်ကို အလယ်အလတ်အမြန်နှုန်းဖြင့် အကြိမ် 30 လှည့်ပါ၊ ၎င်းသည် မှန်ကန်သော အနေအထားတွင် ရှိနေကြောင်း ညွှန်ပြခြင်း (တွန်းအား ယန္တရားကို မထိခိုက်စေရန် အလွန်အကျွံ မသုံးပါနှင့်)၊ တစ်ချိန်တည်းတွင် သက်ဆိုင်ရာ အနေအထားညွှန်ပြသည့်ပတ်လမ်းကို ချိတ်ဆက်မည်ဖြစ်သည်။

မှတ်ချက်- အပိတ်ချိတ်ဆက်သည့် ကိရိယာကို ရွေးချယ်ပါက၊ ကြားသော့ချိတ်ပတ်လမ်း ပါဝါထောက်ပံ့မှုကို ချိတ်ဆက်ရပါမည်။ ဆားကစ်ကို မပိတ်ခင် သော့ဖွင့်ပါ။

Real-world Application Case

ဖြစ်ရပ်လေ့လာမှု- မြို့ပြလုပ်ငန်းသုံး ရှုပ်ထွေးသော ဓာတ်အားဖြန့်ဖြူးရေးစီမံကိန်း

150,000㎡ စီးပွားရေးလုပ်ငန်းစု (ရှော့ပင်းမောလ်၊ ရုံးခန်းအဆောက်အအုံနှင့် ဟိုတယ်တို့ကို ပေါင်းစပ်ထားသည်)၊ တရုတ်နိုင်ငံ၊ Hangzhou တွင် မကြာခဏ လိုက်လျောညီထွေ လိုက်လျောညီထွေ စွမ်းဆောင်နိုင်သော ဗို့အားမြင့် circuit breakers လိုအပ်ပါသည်။ အလုံးစုံ ပါဝါထောက်ပံ့မှု၏ အဆက်ပြတ်မှုကို သေချာစေရန် လုပ်ဆောင်ချက်နှင့် မြင့်မားသော ဘေးကင်းမှု။ ရွေးချယ်စရာအမျိုးမျိုးကို နှိုင်းယှဉ်ပြီးနောက်၊ ဖောက်သည်သည် Usune VS1-12/630-25 လက်တွန်းလှည်းအမျိုးအစား Indoor High Voltage Vacuum Circuit Breaker ကို ရွေးချယ်ထားပြီး အလုံးရေ 20 ကို အသုံးပြုထားသည်။ ရှုပ်ထွေးသော လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးမှုစနစ်၏ မြင့်မားသောနှင့် အနိမ့်ပိုင်းလျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးမှုစနစ်၏ တာတိုပတ်လမ်းကာကွယ်ရေးနှင့် ဝန်ကိုထိန်းချုပ်ရန်။ စတင်လုပ်ဆောင်ချိန်မှစ၍ ၎င်းသည် ချို့ယွင်းချက်မရှိဘဲ တည်ငြိမ်စွာ လည်ပတ်ခဲ့ပြီး အမှားအယွင်း သီးခြားခွဲထုတ်ချိန်ကို 0.3 စက္ကန့်အထိ လျှော့ချပေးခဲ့သည်။ လျှပ်စစ်ပစ္စည်းများ၏ ပုံမှန်လည်ပတ်မှုကို ထိရောက်စွာ အာမခံပြီး သုံးစွဲသူထံမှ ချီးမြင့်မှုရရှိစေပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- Indoor High Voltage Vacuum Circuit Breaker ကို ပုံမှန်အကွာအဝေးအပြင်ဘက် ပတ်ဝန်းကျင်တွင် အသုံးပြုပါက မည်သို့နည်း။

A1- အမှန်တကယ်လည်ပတ်နေသောပတ်ဝန်းကျင်သည် ပုံမှန်အခြေအနေထက်ကျော်လွန်နေပါက (ဥပမာ-အမြင့်ပေ 1000m အထက်၊ ပတ်ဝန်းကျင်အပူချိန်၊ -15 ℃ အောက်တွင် သို့မဟုတ် +40 ℃ နှင့် အထက် )၊ ကျွန်ုပ်တို့၏ ထုတ်လုပ်သူနှင့် ကြိုတင်တိုင်ပင်ရန် လိုအပ်ပါသည်။ ကျွန်တော်တို့ စက်ရုံက လုပ်မှာပါ။ insulation စွမ်းဆောင်ရည်ကို မြှင့်တင်ခြင်းနှင့် ပိုကောင်းအောင်ပြုလုပ်ခြင်းကဲ့သို့သော အမှန်တကယ်ပတ်ဝန်းကျင်ဆိုင်ရာ ကန့်သတ်ချက်များအပေါ်အခြေခံ၍ ထုတ်ကုန်များကို စိတ်ကြိုက်ပြင်ဆင်ပါ။ ပစ်မှတ်ပတ်ဝန်းကျင်တွင် တည်ငြိမ်သောလည်ပတ်မှုသေချာစေရန် အလုံပိတ်ဖွဲ့စည်းပုံများ။

Q2- ၎င်းတို့၏ ဝန်ဆောင်မှုသက်တမ်းကို သက်တမ်းတိုးရန် Usune VS1-12 စီးရီးဆားကစ်ဘရိတ်များကို မည်သို့ထိန်းသိမ်းမည်နည်း။

A2- ထုတ်ကုန်သည် ပြုပြင်ထိန်းသိမ်းမှုကင်းသော လည်ပတ်မှုကို ရရှိစေရန် ပေါင်းစပ်ခိုင်မာသော တိုင်နှင့် ပေါင်းစပ်ဖွဲ့စည်းပုံကို လက်ခံပါသည်။ ပုံမှန်အသုံးပြုမှုအောက်တွင်။ circuit breaker ၏ မျက်နှာပြင် သန့်ရှင်းမှုကို အချိန်အခါအလိုက် စစ်ဆေးမှုများသာ (အထူးသဖြင့် လျှပ်ကာများ မျက်နှာပြင်) ဖုန်မှုန့်နှင့် အညစ်အကြေးများကို ဖယ်ရှားခြင်းနှင့် အဖွင့်/အပိတ် အနေအထား ညွှန်ကိန်းများနှင့် စွမ်းအင်သိုလှောင်မှု အခြေအနေတို့ကို ကြည့်ရှုခြင်း။ လိုအပ်ပါသည်။ မူမမှန်မှုတစ်စုံတစ်ရာတွေ့ရှိပါက၊ ထုတ်ကုန်အသုံးပြုခြင်းကို ချက်ချင်းရပ်ပြီး ကျွန်ုပ်တို့၏ပေးသွင်းသူထံ ဆက်သွယ်ပါ။ နောက်ထပ်ပျက်စီးဆုံးရှုံးမှုကိုကာကွယ်ရန် professional အရောင်းအပြီးထိန်းသိမ်းမှု။

Q3- Usune VS1-12 စီးရီး circuit breakers များသည် အခြားသော switchgear အမှတ်တံဆိပ်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသလား။

A3: ဟုတ်တယ်။ ထုတ်ကုန်သည် နိုင်ငံတော်နှင့် နိုင်ငံတကာ စံချိန်စံညွှန်းများနှင့်အညီ ဒီဇိုင်းထုတ်ထားပြီး စုံလင်စွာ တွဲဖက်အသုံးပြုနိုင်ပါသည်။ KYN28A-12 (GZS) အမျိုးအစား ဗဟိုတပ်ဆင်ထားသော အံဆွဲအမျိုးအစား ခလုတ်ဂီယာနှင့် XGN စီးရီးပုံသေခလုတ်ဂီယာ။ ထိုမျှသာမက၊ ထုတ်လုပ်သူသည် ထုတ်ကုန်အတိုင်းအတာနှင့် အင်တာဖေ့စ်များကို သီးခြား switchgear မော်ဒယ်လ်အလိုက် ချိန်ညှိနိုင်သည်။ ဖောက်သည်နှင့်ကိုက်ညီမှုရှိစေရန်။ ဝယ်ယူခြင်းမပြုမီ၊ ကျွန်ုပ်တို့၏ ပေးသွင်းသူအား switchgear parameters များကို ပေးပါ။ ပရော်ဖက်ရှင်နယ်နှင့်ကိုက်ညီသောအကြံဉာဏ်။
