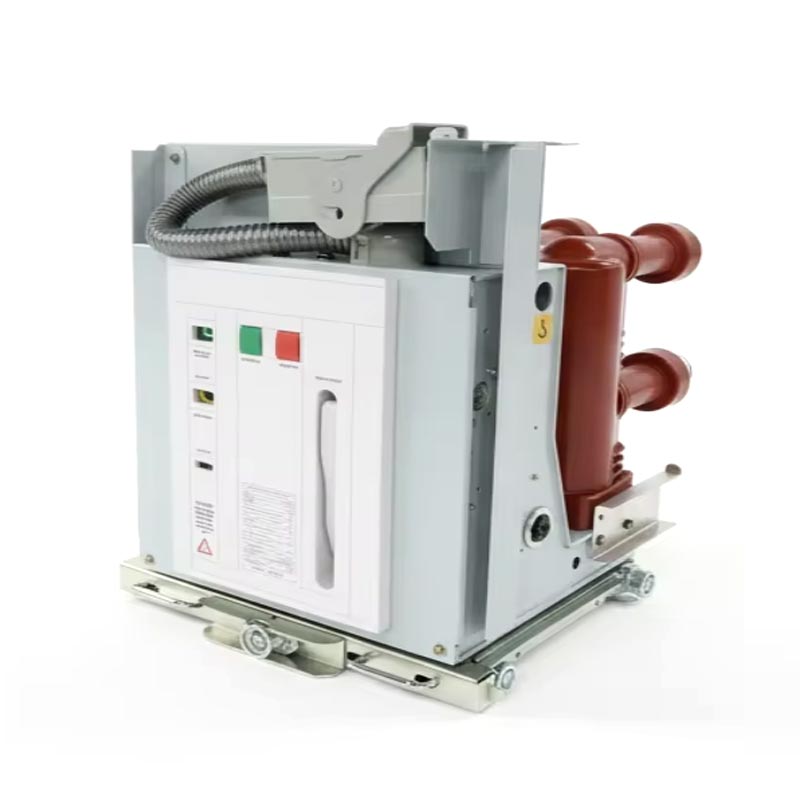

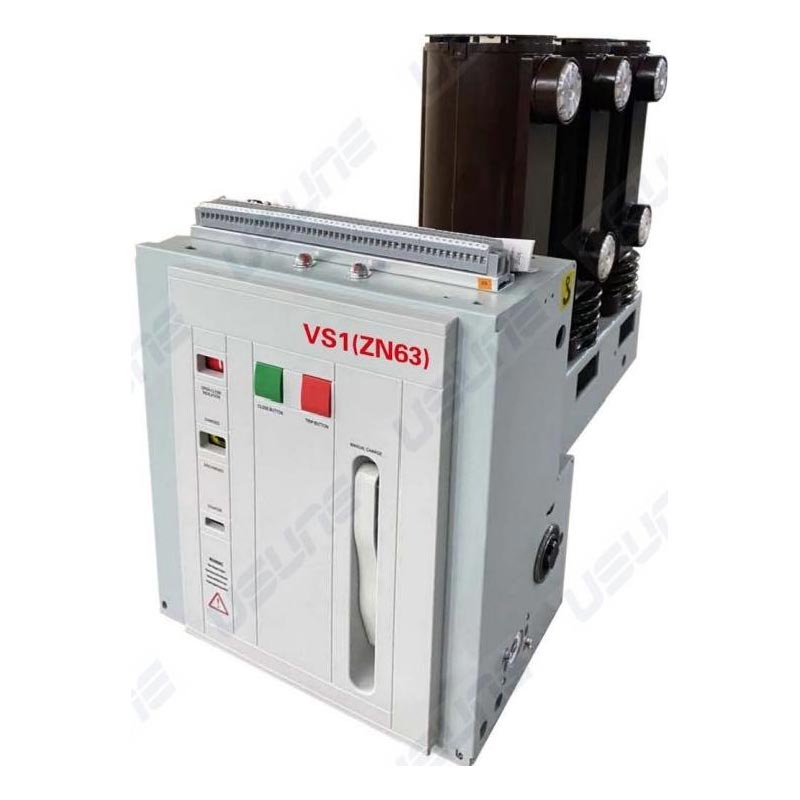

Lateral Type Vacuum Circuit Breaker

Usune Lateral Type Vacuum Circuit Breaker သည် ပင်မ နှစ်ခု ခွဲ၍ အိမ်တွင်း၌ တပ်ဆင်ထားသော ဗို့အားမြင့် ခလုတ်ဂီယာ တစ်ခု ဖြစ်သည်။ စီးရီး- VS1(ZN63)-12 နှင့် VS1-24။ 12KV၊ 24KV နှင့် 36KV သုံးဆင့် ဓာတ်အားစနစ်များတွင် အဓိကအသုံးပြုသည်။ မဟာဓာတ်အားလိုင်း စက်ပစ္စည်းများနှင့် စက်မှုနှင့် သတ္တုတူးဖော်ရေး လုပ်ငန်း ဓာတ်အားစနစ်များအတွက် ကာကွယ်ရေးနှင့် ထိန်းချုပ်မှု တာဝန်များ။ အဆင့်မြင့် ဖုန်စုပ်စက်-ငြိမ်းသတ်ခြင်းနည်းပညာကို အသုံးပြု၍ ၎င်းတွင် လျင်မြန်သော မီးလောင်မှုအရှိန်၊ သေးငယ်သော အရွယ်အစား၊ အရှည်တို့ပါရှိသည်။ ဝန်ဆောင်မှုသက်တမ်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုစရိတ်စက နည်းပါးသောကြောင့် ၎င်းအား ခေတ်မီဓာတ်အားပို့လွှတ်မှုတွင် မရှိမဖြစ်လိုအပ်သော အဓိကကိရိယာတစ်ခုဖြစ်လာသည်။ ဖြန့်ဖြူးရေးစနစ်များ။

အဓိက အားသာချက်များ-

1. လျှပ်စစ်ဓာတ်အား ပို့လွှတ်ရေးနှင့် ဖြန့်ဖြူးရေးတွင် လျှောက်လွှာတင်ခြင်း အတွေ့အကြုံ နှစ်ပေါင်းများစွာ၊ စက်မှုနှင့် သတ္တုတွင်းများတွင် တွင်ကျယ်စွာ အသုံးပြုခဲ့သည်။ စီးပွားရေးလုပ်ငန်းများ၊ ဓာတ်အားပေးစက်ရုံများ၊ မြို့ပြနှင့်ကျေးလက်ဓာတ်အားလိုင်းများသည် ၎င်း၏တည်ငြိမ်မှုအတွက် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသူများ၏ အသိအမှတ်ပြုမှုရရှိခြင်း၊ စွမ်းဆောင်ရည်နှင့် ယုံကြည်စိတ်ချရသော လည်ပတ်မှု။

2. Usune ၏ ပရော်ဖက်ရှင်နယ် R&D အဖွဲ့မှ အမှီအခိုကင်းစွာ တီထွင်ဖန်တီးထားပြီး ဘေးထွက်တပ်ဆင်ထားသော ဒီဇိုင်းကို ပေါင်းစပ်ထည့်သွင်းထားသည်။ circuit breaker body ဖြင့် spring operating ယန္တရား၊ အလုံးစုံဖွဲ့စည်းပုံကို ကောင်းမွန်အောင်၊ vacuum interrupter ၊ APG-process epoxy resin insulating cylinder ကိုအသုံးပြု၍ အလွန်ကောင်းမွန်သော creepage performance နှင့် ပတ်ဝန်းကျင်ကို ပေးဆောင်သည်။ လိုက်လျောညီထွေရှိမှု။

3. GB/T1984-2014 "High Voltage Circuit Breakers", JB3855-1996" 3.6~40.5KV Indoor High Voltage တို့ကို တင်းတင်းကျပ်ကျပ် လိုက်နာပါသည်။ ဖုန်စုပ်ပတ်လမ်း ဘရိတ်ကာများ၊ DL/T403-2000 "12~40.5KV ဖုန်စုပ်ပတ်လမ်း ဘရိတ်ကာများ နည်းပညာဆိုင်ရာ အခြေအနေများ မှာယူခြင်း" နှင့် IEC62271-100:2008 နိုင်ငံတကာစံချိန်စံညွှန်းများနှင့် များပြားသော တရားဝင်စမ်းသပ်မှုနှင့် အသိအမှတ်ပြုလက်မှတ်များကို အောင်မြင်ပြီးဖြစ်သည်။

4. တရုတ်နိုင်ငံရှိ ဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းများ၏ ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် Usune သည် စံသတ်မှတ်ထားသော ပစ္စည်းတစ်ခုကို ပိုင်ဆိုင်ပါသည်။ ထုတ်လုပ်မှုစက်ရုံ၊ နှင့် circuit breaker တစ်ခုစီသည် စက်ရုံမှမထွက်မီ ပြင်းထန်သော စမ်းသပ်မှုကို ခံယူရသည်။ အားကိုးရတဲ့အဖြစ် ပေးသွင်းသူ၊ ၎င်းသည် သုံးစွဲသူများအတွက် စိုးရိမ်ပူပန်မှုများကို ဖယ်ရှားပေးကာ ပြီးပြည့်စုံသော အရောင်းအပြီးဝန်ဆောင်မှုနှင့် နည်းပညာပိုင်းဆိုင်ရာ ပံ့ပိုးကူညီမှုတို့ကို ပေးဆောင်ပါသည်။

ထုတ်ကုန်သတ်မှတ်ချက်များနှင့် နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

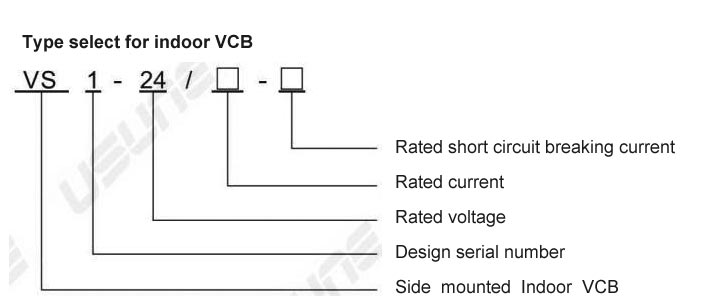

Usune Lateral Type Vacuum Circuit Breaker သည် သတ်မှတ်ချက်များ အပြည့်အစုံနှင့် တည်ငြိမ်သော စွမ်းဆောင်ရည်ကို ပေးဆောင်သည်။ အဓိက နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ (VS1(ZN63)-24 စီးရီးများကို အဓိက ကိုးကားချက်အဖြစ်) အောက်ဖော်ပြပါဇယားတွင် ပြထားသည်။

Structure နှင့် Function များ

1. စုစုပေါင်းဖွဲ့စည်းပုံ

လည်ပတ်ယန္တရားနှင့် arc-extinguishing chamber ကို ပင်မနှင့်အတူ ပေါင်းစပ်ဖွဲ့စည်းပုံတွင် စီစဉ်ထားသည်။ လျှပ်ကူးပတ်လမ်းသည် သုံးဆင့် ကြမ်းပြင်တပ်ဆင်ထားသော အမျိုးအစားဖြစ်သည်။ ဖုန်စုပ်စက်-မီးငြိမ်းသတ်ခန်းသည် အလျားလိုက်ရှိသည်။ APG-processed epoxy resin tubular insulating cylinder တွင် တပ်ဆင်ထားသောကြောင့် အလွန်ကောင်းမွန်သော creepage performance ကိုပေးစွမ်းသည်၊ arc-extinguishing chamber မျက်နှာပြင်ပေါ်ရှိ ဖုန်မှုန့်များစုပုံလာခြင်းကို လျှော့ချခြင်း၊ ပြင်ပအချက်များ၏ လွှမ်းမိုးမှုကို ရှောင်ကြဉ်ခြင်း၊ စိုစွတ်ပြီး ညစ်ညမ်းလွန်းသော ပတ်ဝန်းကျင်တွင်ပင် ကောင်းမွန်သော insulation ကို အာမခံပါသည်။ VS1-12 စီးရီးသည် ပုံသေတပ်ဆင်မှုတစ်ခုဖြစ်သည်။ အမျိုးအစား၊ fixed switchgear အတွက် သင့်လျော်ပြီး လွတ်လပ်စွာ အသုံးပြုနိုင်ပြီး သို့မဟုတ် ring network power supply၊ box-type၊ Transformer နှင့် အခြားစနစ်များ။

2. Operating Mechanism

Lateral Type Vacuum Circuit Breaker တွင် လူကိုယ်တိုင်နှင့် နှစ်မျိုးလုံးကို ပံ့ပိုးပေးသည့် planar spring-operated ယန္တရားအား အသုံးပြုထားသည်။ လျှပ်စစ်စွမ်းအင်သိုလှောင်မှု။ လည်ပတ်မော်တာအား arc-extinguishing chamber ၏ ရှေ့ကက်ဘိနက်အတွင်းတွင် ထားရှိပြီး၊ တပ်ဆင်သည့်နေရာငါးခုကို ပိုင်းခြားထားပြီး တစ်ခုစီတွင် စွမ်းအင်သိုလှောင်မှု၊ ဂီယာ၊ ခလုတ်တိုက်ခြင်းနှင့် ကြားခံအစိတ်အပိုင်းများကို နေရာချထားပေးသည်။ arc-extinguishing chamber နှင့် လည်ပတ်မှုယန္တရား၏ ပေါင်းစပ်ဒီဇိုင်းသည် ကိုက်ညီမှုမြင့်မားကြောင်း သေချာစေသည် လုပ်ငန်းလည်ပတ်မှုစွမ်းဆောင်ရည်နှင့် arc-extinguishing chamber ၏အဖွင့်နှင့်အပိတ်လိုအပ်ချက်များအကြား၊ လျှော့ချခြင်း။ အလယ်အလတ်အဆင့်များ၊ စွမ်းအင်သုံးစွဲမှုနှင့် ဆူညံသံများကို လျှော့ချပေးပြီး circuit breaker ၏လည်ပတ်မှုကို ပိုမိုကောင်းမွန်စေသည်။ ယုံကြည်စိတ်ချရမှု

လျှောက်လွှာပတ်ဝန်းကျင်

Lateral Type Vacuum Circuit Breaker သည် အိမ်တွင်းပတ်ဝန်းကျင်အတွက် သင့်လျော်ပြီး အောက်ပါတို့နှင့် ကိုက်ညီရပါမည်။ လိုအပ်ချက်များ- ပတ်ဝန်းကျင်အပူချိန် -15 ℃မှ +40 ℃; နေ့စဉ်ပျမ်းမျှဆွေမျိုးစိုထိုင်းဆ ≤95%, လစဉ်ပျမ်းမျှ ≤90%; အမြင့် ≤1000m; ငလျင်ပြင်းအား ≤8 ဒီဂရီ၊ နှင့် သိသာထင်ရှားသော ဖုန်မှုန့်များ၊ အဆိပ်ဓာတ်ငွေ့များ သို့မဟုတ် အခြားညစ်ညမ်းမှုများ မရှိခြင်း။ မှတ်ချက်- အဆိုပါလိုအပ်ချက်များထက်ကျော်လွန်သည့်လျှောက်လွှာများအတွက် စိတ်ကြိုက်ပြင်ဆင်ရန်လိုအပ်ပါသည်။ ထုတ်လုပ်သူ။

တပ်ဆင်ခြင်းနှင့် ကော်မရှင်ပေးခြင်း

Lateral Type Vacuum Circuit Breakers များသည် စက်ရုံမှ မထွက်ခွာမီ ပြင်းထန်သော စမ်းသပ်မှု ပြုလုပ်ရသည်။ ခွန်အားမပေးမီ ပင်မပတ်လမ်း၊ အောက်ပါကြိုတင်ပြင်ဆင်မှုများ ပြုလုပ်ရပါမည်။

1. ပျက်စီးမှုအတွက် စက်ပစ္စည်းများကို စစ်ဆေးပါ။ ပျက်စီးရင် မသုံးတော့ဘူး။
2. ညစ်ညမ်းမှုတစ်ခုခု၏ insulation မျက်နှာပြင်ကို သန့်ရှင်းပါ။
3. အခြေအနေသည် ပုံမှန်ဖြစ်ကြောင်း မှတ်သားထားပြီး စွမ်းအင်သိုလှောင်မှုနှင့် အဖွင့်/အပိတ် လုပ်ဆောင်ချက်များကို ကိုယ်တိုင်လုပ်ဆောင်ပါ။
4. အခြေအနေသည် ပုံမှန်ဖြစ်ကြောင်း အတည်ပြုသည့် လည်ပတ်အားကို အသုံးပြု၍ လည်ပတ်ပါ။
5. သတ်မှတ်ချက်များအရ လက်တွန်းလှည်းအမျိုးအစား ဆားကစ်ဘရိတ်ကာကို ကြိုတင်/ပြန်ရုတ်သိမ်းပြီး အနေအထားကို အတည်ပြုပါ။ ညွှန်ကိန်းသည် မှန်ကန်သောအနေအထားသို့ရောက်ရှိပြီးနောက် ပုံမှန်ဖြစ်သည်။

မှတ်ချက်- အပိတ်ချိတ်ဆက်သည့် ကိရိယာကို အသုံးပြုသည့်အခါ၊ မပိတ်မီ လော့ခ်ဖွင့်ရန် ပါဝါချိတ်ဆက်ရပါမည်။

လက်တွေ့အသုံးချမှုဖြစ်ရပ်မှန်

Case Study- တရုတ်နိုင်ငံရှိ ကြီးမားသော စက်မှုနှင့် သတ္တုတူးဖော်ရေး လုပ်ငန်းအတွက် လျှောက်လွှာ

တရုတ်နိုင်ငံရှိ သံမဏိလုပ်ငန်းကြီးတစ်ခုတွင် စက်ကိရိယာလည်ပတ်မှုအတွက် မြင့်မားသောလိုအပ်ချက်များနှင့်အတူ ရှုပ်ထွေးသော ဓာတ်အားစနစ်တစ်ခုရှိသည်။ ကြိမ်နှုန်းနှင့် short-circuit လက်ရှိထိန်းချုပ်မှု။ ပေးသွင်းသူအများအပြားကို နှိုင်းယှဉ်ပြီးနောက်၊ Usune VS1(ZN63)-24 စီးရီး ပါဝါဖြန့်ဖြူးမှုစနစ်အတွက် ဆားကစ်ဘရိတ်ကာကို ပင်မအကာအကွယ်ကိရိယာအဖြစ် ရွေးချယ်ခဲ့သည်။ ကတည်းက မြန်မာစာ 2024 ခုနှစ်တွင် စတင်တာဝန်ပေးခြင်းသည် ချို့ယွင်းချက်မရှိဘဲ ၁၂ လကျော်ကြာ တည်ငြိမ်စွာ လည်ပတ်ခဲ့ပြီး အောင်မြင်စွာ ကိုင်တွယ်နိုင်ခဲ့သည်။ ဝါယာရှော့ပြတ်တောက်မှု သုံးခု၊ စက်ကိရိယာများကို ထိရောက်စွာ ကာကွယ်ပေးခြင်းနှင့် ဓာတ်အားပြတ်တောက်မှု ဆုံးရှုံးမှုများကို ကာကွယ်ပေးခြင်း။ ကုမ္ပဏီက လွန်စွာမှ ထုတ်ကုန်၏ စွမ်းဆောင်ရည်နှင့် ထုတ်လုပ်သူမှ ပံ့ပိုးပေးသော တပ်ဆင်ခြင်းနှင့် ကော်မရှင်ပေးခြင်း ဝန်ဆောင်မှုများကို အသိအမှတ်ပြုသည်။

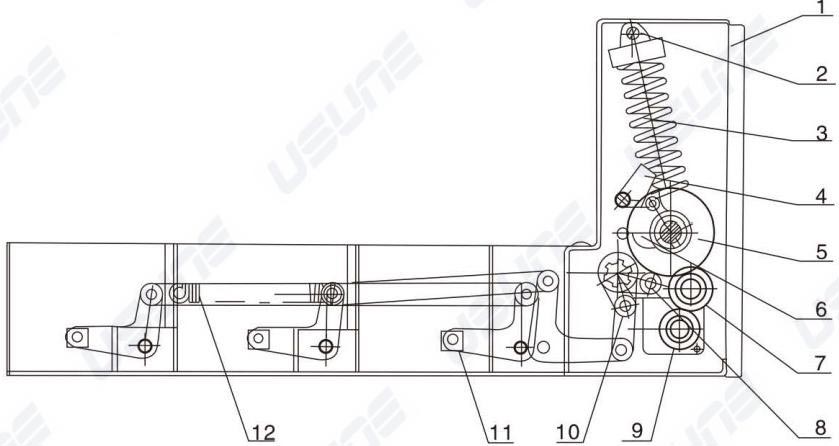

၁။အကွက်ပြောင်းပါ။
2.Lash bolt
၃။ နွေဦးရာသီပိတ်ခြင်း။
4. ဆက်စပ်ပစ္စည်းများပိတ်ခြင်း။
5.Internal လျှပ်စစ်ဝါယာကြိုးအဓိက
6.Cam ယန္တရား / ယန္တရား၏လည်ပတ်မှု
7.Gear ဘီးဂီယာယန္တရား
8.Input connecting lever
9. အားသွင်းမော်တာ
10.Fourlever ဂီယာယန္တရား
11.Transmission ပိတ်ဆို့ခြင်း။
12.Tripping ယန္တရား

ပေးသွင်းသူနှင့် ထုတ်လုပ်သူ ကတိကဝတ်- Usune သည် ဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းများကို ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူအဖြစ် Usune၊ တရုတ်နိုင်ငံတွင် စံချိန်စံညွှန်းမီသည့် စက်ရုံတစ်ခုနှင့် ပရော်ဖက်ရှင်နယ် R&D၊ ထုတ်လုပ်မှုနှင့် အရောင်းအပြီးတွင် အဖွဲ့တစ်ခု ပိုင်ဆိုင်ပါသည်။ အားကိုးရတဲ့အဖြစ် ပေးသွင်းသူ၊ ကျွန်ုပ်တို့သည် "အရည်အသွေးကို ရှေးဦးစွာ၊ ဖောက်သည်အတွက် အရေးကြီးဆုံး" ဟူသော နိယာမကို တင်းကြပ်စွာ ထိန်းချုပ်ထားသည်။ ထုတ်ကုန်များ စံချိန်စံညွှန်းများနှင့် သုံးစွဲသူများ၏ လိုအပ်ချက်များနှင့် ကိုက်ညီမှုရှိစေရန် ထုတ်လုပ်မှု၊ ကျွန်ုပ်တို့ အပါအဝင် ကျယ်ကျယ်ပြန့်ပြန့် ရောင်းချပြီးနောက် ဝန်ဆောင်မှုများကို ပေးဆောင်ပါသည်။ on-site တပ်ဆင်ခြင်းဆိုင်ရာ လမ်းညွှန်မှု၊ ခန့်အပ်မှု၊ ပြုပြင်ထိန်းသိမ်းမှု၊ နှင့် နည်းပညာဆိုင်ရာ လေ့ကျင့်မှုများ၊ စဉ်ဆက်မပြတ် ဆန်းသစ်တီထွင်ခြင်းနှင့် ပါဝါပို့လွှတ်ရေးနှင့် ဖြန့်ဖြူးရေးစက်မှုလုပ်ငန်းဖွံ့ဖြိုးတိုးတက်ရေးကို ပံ့ပိုးကူညီရန် ကျွန်ုပ်တို့၏ထုတ်ကုန်များကို အကောင်းဆုံးဖြစ်အောင် ပြုပြင်ပါ။
