ဤအလတ်စား ဗို့အား GIS ဖြေရှင်းချက်သည် ကြမ်းပြင်နေရာ တင်းကျပ်ခြင်း သို့မဟုတ် ပတ်ဝန်းကျင်အခြေအနေ ကြမ်းတမ်းသော တပ်ဆင်ခြင်းများအတွက် သင့်လျော်ပါသည်။ ပုံမှန်ဖြန့်ကျက်နေရာများတွင် မြေအောက်လျှပ်စစ်ဓာတ်အားပေးစက်ရုံများ၊ ပင်လယ်ကမ်းခြေဇုန်များ၊ ကုန်းမြင့်ဒေသများနှင့် မြို့ပြဓာတ်အားခွဲရုံများ ပါဝင်သည်။ ၎င်း၏ အပြည့်အ၀ အလုံပိတ်တည်ဆောက်မှုကြောင့်၊ ဟာ့ဒ်ဝဲသည် ကျစ်လစ်သောခြေရာကို သိမ်းပိုက်နိုင်သောကြောင့် အလယ်အလတ်ဗို့အားဖြန့်ဖြူးရေးယူနစ်များကို ပင်မထရန်စဖော်မာခွဲရုံများနှင့် အလယ်တန်းဖြန့်ဖြူးရေးစခန်းနှစ်ခုလုံးတွင် ဒီဇိုင်းကျွမ်းကျင်သူများပေါင်းစပ်ရန် ပိုမိုလွယ်ကူစေသည်။
ဓာတ်အားဖြန့်ဖြူးရေးပရောဂျက်များတွင် တူညီသော circuit layouts များပါဝင်ခဲသည်၊ ဆိုလိုသည်မှာ compact switchgear platform များသည် fixed, one-size-fits-all arrangements များထက် လိုက်လျောညီထွေရှိသော တပ်ဆင်မှုကို ပံ့ပိုးရမည်ဟု ဆိုလိုသည်။ မော်ဂျူလာဘောင်ပတ်လည်တွင် တည်ဆောက်ထားသည့် 24kV 33kV SF₆ GIS Gas Insulated Switchgear USRM6 ပလပ်ဖောင်းသည် ကွဲပြားသော လုပ်ဆောင်ချက်ယူနစ်သုံးခုကို ပေါင်းစပ်နိုင်သည်- load break switch modules အတွက် Type C၊ ပေါင်းစပ်လုပ်ဆောင်မှုဆိုင်ရာ စည်းဝေးပွဲများအတွက် Type F နှင့် circuit breaker modules အတွက် Type V။
ဒီဇိုင်းအဖွဲ့များသည် ပရောဂျက်လျှပ်စစ်ဆိုင်ရာ ကိန်းဂဏန်းများအလိုက် တစ်ဦးချင်း စံ module များ သို့မဟုတ် ကြိုတင်စုစည်းထားသော ပေါင်းစပ်မှုများကို ရွေးချယ်နိုင်သည်။ ပင်မ busbar အခြေခံအဆောက်အဦသည် ဆိုဒ်တိုးချဲ့မှုကို ပံ့ပိုးပေးသည်၊ မော်ဂျူးများစွာကို မတူညီသော switchgear အပြင်အဆင်များအဖြစ် အုပ်စုဖွဲ့နိုင်စေပါသည်။ ထိုသို့သော မော်ဂျူလာပြောင်းလွယ်ပြင်လွယ်သည် ပစ္စည်းအား ထွက်သွားသော feeders၊ transformer ချိတ်ဆက်မှု၊ အကာအကွယ် သီးခြားခွဲထားမှုနှင့် ဓာတ်အားဖြန့်ဖြူးရေးတာဝန်များနှင့် သက်ဆိုင်သည့် မတူကွဲပြားသော တောင်းဆိုချက်များကို ဖြည့်ဆည်းပေးနိုင်သည်။
သမားရိုးကျ ပြင်ပလျှပ်စစ်ယန္တရားသည် ဖုန်မှုန့်များ၊ စိုစွတ်မှု၊ ညစ်ညမ်းမှုနှင့် အပူချိန်ပြောင်းလဲခြင်းများနှင့် တစ်နှစ်ပတ်လုံး ထိတွေ့နေပါသည်။ ဤဆိုးရွားသောအချက်များသည် စက်ကိရိယာ၏လုပ်ငန်းလည်ပတ်မှုသက်တမ်းတစ်လျှောက်တွင် ထပ်တလဲလဲစစ်ဆေးခြင်းနှင့် ဝန်ဆောင်မှုပေးသည့်လိုအပ်ချက်များကို တိုးမြင့်လာစေပါသည်။

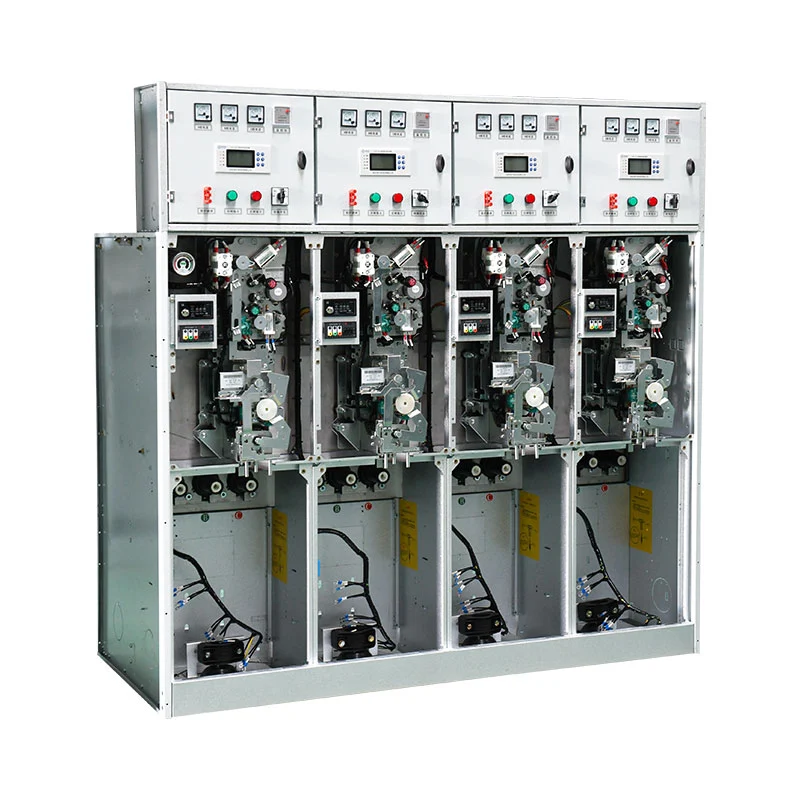

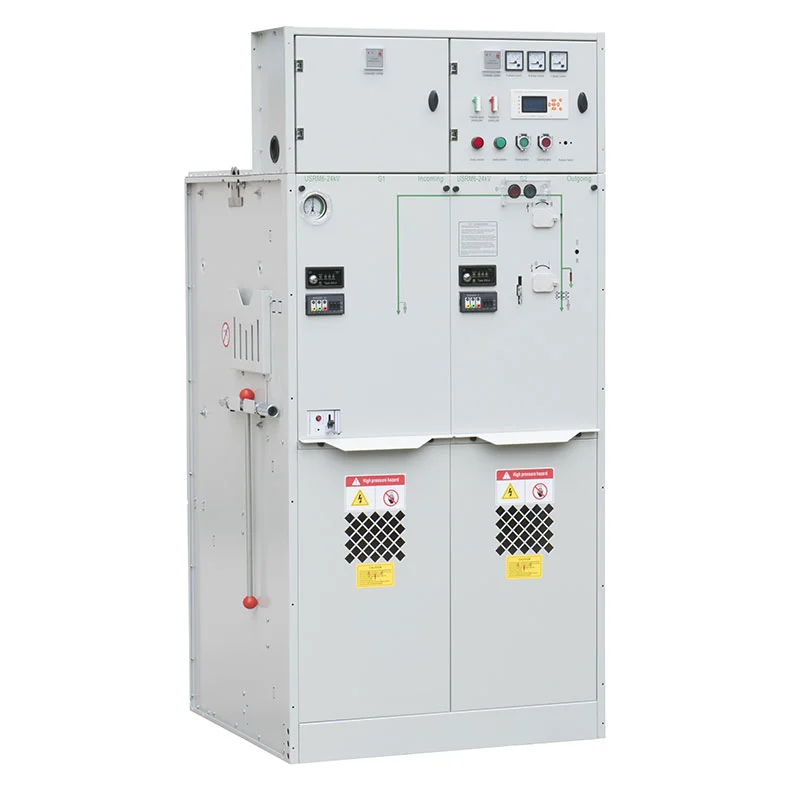

24kV 33kV SF₆ GIS Gas Insulated Switchgear USRM6 သည် မူလပတ်လမ်းအား ပတ်ဝန်းကျင်အခြေအနေများမှ ရုပ်ပိုင်းဆိုင်ရာအရ သီးခြားခွဲထုတ်သည့် အလုံပိတ်ဓာတ်ငွေ့-လျှပ်ကာအကာအရံကို လက်ခံပါသည်။ ၎င်းသည် အတွင်းပိုင်းအစိတ်အပိုင်းများနှင့် ပတ်ဝန်းကျင်ညစ်ညမ်းမှုကြား တိုက်ရိုက်ထိတွေ့မှုကို လျှော့ချပေးပြီး ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှု အနည်းငယ်သာ လိုအပ်သည့် လည်ပတ်မှုအစီအစဉ်ကို ပေးဆောင်သည်။ ဤလက္ခဏာသည် မြေအောက်ဓာတ်အားပေးခန်းများ၊ နေရာအကန့်အသတ်ရှိသော မြို့ပြဖြန့်ဖြူးရေးဝုဏ်များနှင့် အဝေးမှအခြေခံအဆောက်အအုံပိုင်ဆိုင်မှုများကဲ့သို့သော ဝင်ရောက်ရန်ခက်ခဲသောဆိုက်များအတွက် ထူးခြားသောအားသာချက်များကို ပေးဆောင်သည်။ အသုံးပြုသူများသည် ဤစိန်ခေါ်မှုရှိသောနေရာများအတွက် စက်ကိရိယာများကို ရွေးချယ်သည့်အခါ ဝန်ဆောင်မှုပေးသည့်အကြိမ်ရေကို လျှော့ချခြင်းသည် အဓိကအကဲဖြတ်သည့်အချက်ဖြစ်လာပါသည်။
ဤ SF₆ C-GIS ပလပ်ဖောင်းသည် အခြေခံ ဆားကစ်ပိတ်ခြင်းနှင့် အဖွင့်လုပ်ဆောင်ချက်များထက် များစွာပို၍ ဆောင်ရွက်ပေးပါသည်။ ရွေးချယ်ထားသော မော်ဂျူးပေါင်းစပ်မှုအပေါ် အခြေခံ၍ စနစ်သည် အမှားအယွင်းကာကွယ်မှု၊ လျှပ်စစ်အထီးကျန်မှု၊ စွမ်းအင်တိုင်းတာမှု၊ အချိန်နှင့်တစ်ပြေးညီ အခြေအနေစောင့်ကြည့်မှု၊ မြေကြီးဆွဲမှု၊ ဒေတာဆက်သွယ်မှုနှင့် အလိုအလျောက်ထိန်းချုပ်မှုတို့ကို တွဲဖက်လုပ်ဆောင်နိုင်သည်။
ပရောဂျက်၏ အကာအကွယ်နှင့် ဖြန့်ဖြူးမှုဗိသုကာနှင့် switchgear setup တစ်ခုလုံးကို ချိန်ညှိရန် မတူညီသော functional module များကို လွတ်လပ်စွာ ယှဉ်နိုင်သည်။ ဤဘက်စုံသုံးနိုင်မှုသည် EPC ကန်ထရိုက်တာများနှင့် ပြီးပြည့်စုံသော ဗို့အားဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်များကို ပြုစုပျိုးထောင်ပေးသည့် စနစ်ပေါင်းစည်းသူများအတွက် ပိုမိုကျယ်ပြန့်သောရွေးချယ်မှုများကို ဖန်တီးပေးပါသည်။
အလယ်အလတ်ဗို့အား GIS ရွေးချယ်မှု အပြီးသတ်ခြင်းမပြုမီ ဆိုက်ပတ်ဝန်းကျင်အခြေအနေများကို ဂရုတစိုက်အကဲဖြတ်သင့်သည်။ 24kV 33kV SF₆ GIS Gas Insulated Switchgear USRM6 စီးရီးသည် အမြင့် 4000 မီတာအထိ လည်ပတ်ရန် အင်ဂျင်နီယာချုပ်ဖြစ်သည်။ ၎င်း၏ခွင့်ပြုထားသောပတ်ဝန်းကျင်အပူချိန်သည် -40°C မှ +50°C အထိ ပျံ့နှံ့ပြီး အမြင့်ဆုံး 24 နာရီ ပျမ်းမျှအပူချိန် 35°C တွင် ရှိသည်။ စိုထိုင်းဆသတ်မှတ်ချက်အတွက်၊ 24 နာရီ နှိုင်းရစိုထိုင်းဆသည် 95% တွင် အထွတ်အထိပ်ရောက်နိုင်ပြီး လစဉ်ပျမ်းမျှတန်ဖိုးသည် 90% ထက် မကျော်လွန်နိုင်ပါ။ တပ်ဆင်သည့်နေရာသည် ပေါက်ကွဲစေတတ်သော သို့မဟုတ် အဆိပ်ငွေ့များ၊ ပြင်းထန်သော စက်ပိုင်းဆိုင်ရာ ထိခိုက်မှုများနှင့် အမြဲပြင်းထန်စွာ တုန်ခါမှုကင်းစင်ရပါမည်။ ညစ်ညမ်းမှုအဆင့်သည် GB/T 5582 အောက်တွင် သတ်မှတ်ထားသည့် Class III ကို မကျော်လွန်ရမည်ဖြစ်ပြီး ယူနစ်သည် အဆင့် 9 ခံနိုင်ရည်အတွက် ငလျင်ဆိုင်ရာ အရည်အချင်းပြည့်မီသည်။ မီတာ 1000 အထက်တွင်ရှိသော ပရောဂျက်များအတွက်၊ ဝယ်ယူသူများသည် SF₆ အားသွင်းဖိအားကို သင့်လျော်စွာ ချိန်ညှိရန် ထုတ်လုပ်သူကို အကြောင်းကြားရန် လိုအပ်ပါသည်။ ပုံမှန်မဟုတ်သော ဝဘ်ဆိုက်ပတ်ဝန်းကျင်ဆိုင်ရာ လိုအပ်ချက်များသည် မှာယူမှုမပြုလုပ်မီ ထုတ်လုပ်သူ၊ ပေးသွင်းသူများနှင့် ဖောက်သည်များအကြား ပူးတွဲအတည်ပြုချက် လိုအပ်သည်။ ဥပမာအနေဖြင့်၊ အမြင့်ပေ 2000 မီတာထက်ကျော်လွန်သော တပ်ဆင်မှုများသည် တိုင်ကီအတွင်းပိုင်းဗို့အားလွန်ခြင်းအန္တရာယ်များကို လျော့ပါးစေရန် ပြုပြင်ထားသော ဓာတ်ငွေ့ဖိအားဆက်တင်များ လိုအပ်နိုင်ပါသည်။
မြေအောက်ဓာတ်အားခွဲရုံများ မြေအောက်လျှပ်စစ်ဓာတ်အားပေးစက်ရုံများသည် အများအားဖြင့် အသုံးပြုနိုင်သောဧရိယာအကန့်အသတ်နှင့် တင်းကျပ်သောလေဝင်လေထွက်ကန့်သတ်ချက်များကြောင့် ကန့်သတ်ချုပ်ချယ်ထားသည်။ ကျစ်လစ်သော အလုံပိတ် GIS ဒီဇိုင်းသည် ဒီဇိုင်နာများအား ကန့်သတ်ထားသောနေရာများအသုံးပြုမှုကို တိုးမြှင့်စေပြီး၊ ၎င်းသည် ထုတ်ကုန်ကို ကျစ်လစ်သိပ်သည်းသော ဓာတ်အားခွဲရုံများနှင့် အလယ်တန်းဖြန့်ဖြူးရေးစခန်းများတွင် ပေါင်းစပ်ထည့်သွင်းရန်အတွက် စံပြဖြစ်စေသည်။
စက်မှုနှင့် သတ္တုတူးဖော်ရေး ပရဝုဏ်များ စက်မှုနှင့် သတ္တုတူးဖော်ရေး လုပ်ငန်းခွင်များသည် မော်တာများ၊ ထရန်စဖော်မာများ၊ အထွက် feeders များနှင့် ဒေသဆိုင်ရာ ဖြန့်ဖြူးရေးဂရစ်များကို ဆောင်ရွက်ပေးရန်အတွက် ယုံကြည်စိတ်ချရသော အလယ်အလတ်ဗို့အား ကူးပြောင်းခြင်းနှင့် အကာအကွယ် ဟာ့ဒ်ဝဲများကို တောင်းဆိုသည်။ အလုံပိတ် တိုင်ကီသည် အတွင်းပိုင်း အစိတ်အပိုင်းများကို ညစ်ညမ်းခြင်းမှ ကာကွယ်ပေးပြီး စက်တွင်း ဓာတ်အားစနစ်များအတွက် လိုအပ်သော ကူးပြောင်းခြင်း၊ အကာအကွယ်၊ အထီးကျန်ခြင်းနှင့် စောင့်ကြည့်ခြင်း စွမ်းရည်အားလုံးကို ထောက်ပံ့ပေးသည်။
မီးရထားနှင့် သယ်ယူပို့ဆောင်ရေး အခြေခံအဆောက်အအုံ မီးရထားအရောင်းဌာနများ၊ လေဆိပ်အသုံးအဆောင်များနှင့် ဆက်စပ်သယ်ယူပို့ဆောင်ရေး အခြေခံအဆောက်အအုံများသည် ဝန်များများပြားသော ရောင်စဉ်တစ်လျှောက် တသမတ်တည်း ပါဝါထောက်ပံ့မှု လိုအပ်ပါသည်။ Modular switchgear သည် သယ်ယူပို့ဆောင်ရေးပရောဂျက်များအတွက် ကျစ်လစ်သိပ်သည်းသော အလယ်အလတ်ဗို့အားပါဝါဖြေရှင်းချက်များကို ဖန်တီးရာတွင် ပေါင်းစည်းသူများကို ကူညီပေးသည့် ဗဟိုခွဲဝေမှုစနစ်အတွင်း စိတ်ကြိုက် feeder နှင့် အကာအကွယ်အစီအစဥ်များဖြင့် configure လုပ်နိုင်ပါသည်။
မြို့ပြဖြန့်ဝေမှုကွန်ရက်များ ရရှိနိုင်သည့်မြေများသည် ယေဘုယျအားဖြင့် မြို့လယ်ခေါင်များနှင့် လူနေရပ်ကွက်များတွင် ရှားပါးသည်။ ရိုးရာလေ-လျှပ်ကာ လျှပ်ကာခလုတ်ဂီယာသည် ပိုမိုကြီးမားသော တပ်ဆင်နေရာလိုအပ်သည့် နေရာခွဲရုံများနှင့် ဖြန့်ဖြူးရေးအချက်အချာများအတွင်း ကျစ်ကျစ်လစ်လစ် ဓာတ်ငွေ့-လျှပ်ကာ ခလုတ်ဂီယာကို ဖြန့်ကျက်အသုံးပြုနိုင်သည်။ ၎င်း၏အပိတ် တင့်ကားဖွဲ့စည်းပုံသည် မူလပတ်လမ်းတွင် လုပ်ဆောင်နေသော ပတ်ဝန်းကျင် အနှောင့်အယှက်များကို လျော့နည်းစေသည်။
ကမ်းရိုးတန်းနှင့် ကုန်းမြင့်နေရာများတွင် စံလျှပ်စစ်ပစ္စည်းများသည် မြင့်မားသောစိုထိုင်းဆ၊ ဆားညစ်ညမ်းမှု၊ အမြင့်သက်ရောက်မှုနှင့် ပြင်းထန်သောအပူချိန်အတက်အကျများကို ခံရနိုင်ချေရှိသည်။ USRM6 ၏ အလုံပိတ်မူလတန်းပတ်လမ်းသည် ဤကြမ်းတမ်းသောအခြေအနေများအတွက် တိုက်ရိုက်ထိတွေ့မှုကို လျှော့ချပေးသည်။ ပရောဂျက်အဖွဲ့များသည် အသင့်လျော်ဆုံးဖွဲ့စည်းပုံနှင့် လုပ်ဆောင်မှုဆက်တင်များကို အတည်ပြုရန် ရွေးချယ်မှုအဆင့်တွင် ဆိုက်-သတ်သတ်မှတ်မှတ်လည်ပတ်မှုဘောင်များကို ပိုင်းခြားစိတ်ဖြာနိုင်သည်။
24kV နှင့် 33kV SF₆ GIS ကို ဝယ်ယူစဉ်တွင်၊ ဝယ်ယူသူများသည် အဆင့်သတ်မှတ်ဗို့အားအပေါ်အခြေခံ၍ ဝယ်ယူမှုဆုံးဖြတ်ချက်များချခြင်းထက် လျှပ်စစ်အစီအစဥ်အပြည့်အစုံကို ပြန်လည်သုံးသပ်သင့်သည်။ ပညာရပ်ဆိုင်ရာ အကဲဖြတ်မှုတွင် အဆင့်သတ်မှတ်ထားသော ဗို့အားအဆင့်များ၊ လျှပ်ကာလိုအပ်ချက်များ၊ circuit breaker သို့မဟုတ် load switch ရွေးချယ်မှုများ၊ feeder ပမာဏများ၊ busbar အစီအစဉ်များ၊ မြေဆီလွှာဆိုင်ရာ အစီအစဉ်များ၊ အကာအကွယ်နှင့် မီတာတိုင်းတာခြင်းဆိုင်ရာ လုပ်ဆောင်ချက်များ၊ တပ်ဆင်မှု အမြင့်၊ အပူချိန်၊ စိုထိုင်းဆ၊ ညစ်ညမ်းမှုအဆင့်၊ ဆက်သွယ်ရေးမျက်နှာပြင်များနှင့် သက်ဆိုင်ရာ IEC နှင့် GB စံနှုန်းများနှင့် ကိုက်ညီမှုရှိရန် လိုအပ်ပါသည်။
Usune ၏အင်ဂျင်နီယာအဖွဲ့သည် ပရောဂျက်အင်ဂျင်နီယာများနှင့် စနစ်ပေါင်းစည်းသူများနှင့် ပူးပေါင်းကာ တစ်ကြောင်းတည်းပုံဇယားများနှင့် အမှန်တကယ်ဆိုက်လည်ပတ်မှုအခြေအနေများအပေါ် အခြေခံ၍ အံဝင်ခွင်ကျ USRM6 ဖွဲ့စည်းမှုပုံစံကို သတ်မှတ်ဖော်ပြပါသည်။
တင်းကျပ်သော အရည်အသွေးအာမခံချက် Usune သည် ထုတ်လုပ်မှု၊ စက်ရုံလက်ခံမှုစမ်းသပ်ခြင်းနှင့် ထုတ်ကုန်ပေးပို့ခြင်းတို့ကို အကျုံးဝင်သော တရားဝင်အရည်အသွေး အာမခံချက်ဆိုင်ရာ လုပ်ငန်းအသွားအလာများကို ထိန်းသိမ်းထားသည်။ ISO 9001 စံနှုန်းများသည် တည်ငြိမ်သောထုတ်လုပ်မှုအရည်အသွေးကို ပံ့ပိုးပေးထားပြီး ISO 14001 နှင့် ISO 45001 မူဘောင်များသည် သဘာဝပတ်ဝန်းကျင်ထိန်းသိမ်းမှုနှင့် လုပ်ငန်းခွင်ကျန်းမာရေးနှင့် ဘေးကင်းရေးစီမံခန့်ခွဲမှုတို့ကို အုပ်ချုပ်ပါသည်။
အံဝင်ခွင်ကျ Modular Configurations Usune သည် မတူညီသော circuit လုပ်ဆောင်ချက်များနှင့် ဖြန့်ဖြူးမှုလိုအပ်ချက်များအတွက် လိုက်လျောညီထွေဖြစ်အောင် လိုက်လျောညီထွေဖြစ်စေသော မော်ဂျူးပေါင်းစပ်မှုများကို ပံ့ပိုးပေးပါသည်။ ဤဝန်ဆောင်မှုသည် သတ်မှတ်ထားသော လျှပ်စစ်ပုံများအတိုင်း စိတ်ကြိုက် switchgear လိုအပ်သော EPC ကုမ္ပဏီများ၊ လျှပ်စစ်စနစ်ပေါင်းစည်းသူများ၊ ဖြန့်ဖြူးသူများနှင့် ဝယ်ယူရေးအဖွဲ့များနှင့် ကိုက်ညီပါသည်။
ကမ္ဘာလုံးဆိုင်ရာ အသိအမှတ်ပြု လိုက်နာမှု ထုတ်ကုန် ဒီဇိုင်းသည် IEC နိုင်ငံတကာ စံချိန်စံညွှန်းများနှင့် တရုတ် GB သတ်မှတ်ချက်များ နှစ်ခုလုံးနှင့် ကိုက်ညီပြီး CE အသိအမှတ်ပြု လက်မှတ်ကို ပေးဆောင်နိုင်ပါသည်။ ဤအစီအစဉ်သည် မတူကွဲပြားသော ပြည်ပဈေးကွက်များကို ပစ်မှတ်ထားသည့် သုံးစွဲသူများကို ပံ့ပိုးပေးပါသည်။ အသုံးပြုနိုင်သော စံချိန်စံညွှန်းများနှင့် အသိအမှတ်ပြုစည်းမျဉ်းများသည် ဦးတည်ရာနိုင်ငံကုဒ်များနှင့် ပရောဂျက်နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များနှင့် ဆန့်ကျင်၍ အတည်ပြုနိုင်သည်။
အထူးပြုအင်ဂျင်နီယာပံ့ပိုးမှု GIS ပရောဂျက်များအတွက်၊ ထုတ်လုပ်ခြင်းမစတင်မီ မှန်ကန်သောဖွဲ့စည်းပုံတွင်သော့ခတ်ခြင်းသည် အရေးကြီးပါသည်။ သုံးစွဲသူများသည် Usune ၏ အင်ဂျင်နီယာအဖွဲ့နှင့် နည်းပညာဆိုင်ရာ တိုင်ပင်ဆွေးနွေးမှုအတွက် လိုင်းတစ်ခုစီပုံဆွဲခြင်း၊ အဆင့်သတ်မှတ်ထားသော ဗို့အားလိုအပ်ချက်များ၊ feeder အချိန်ဇယားများ၊ အမြင့်ဒေတာနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ အသေးစိတ်အချက်အလက်များကို မျှဝေနိုင်ပါသည်။
| မရှိ | ပစ္စည်းများ | ယူနစ် | ချိုးဖျက်ခလုတ်ယူနစ်ကို ဆွဲချပါ။ | ပေါင်းစပ်ယူနစ် | Circuit breaker ယူနစ် | |
| 1 | အဆင့်သတ်မှတ်ထားသော ဗို့အား | kV | ၁၂/၂၄ | ၁၂/၂၄ | ၁၂/၂၄ | |
| 2 | အဆင့်သတ်မှတ်ထားသော အကြိမ်ရေ | Hz | 50 | 50 | 50 | |
| 3 | လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။ | A | 630 | 125 (fuse current ပေါ်မူတည်ပြီး) | 630 | |
| 4 | ကာရံအဆင့်သတ်မှတ်ထားသည်။ | 1min Frequency ဖိအားကိုခံနိုင်ရည်ရှိသည်။ | kV | ၄၂/၆၅ | ၄၂/၆၅ | ၄၂/၆၅ |
| ၄၈/၇၉ | ၄၈/၇၉ | ၄၈/၇၉ | ||||
| ၂/၂ | ၂/၂ | ၂/၂ | ||||
| Lighting impulse သည် voltage ကိုခံနိုင်ရည်ရှိသည်။ | ၇၅/၁၂၅ | ၇၅/၁၂၅ | ၇၅/၁၂၅ | |||
| ၈၅/၁၄၅ | ၈၅/၁၄၅ | ၈၅/၁၄၅ | ||||
| 5 | အဆင့်သတ်မှတ်ထားသော short circuit သည် လက်ရှိကိုခံနိုင်ရည်ရှိသည်။ | kA/s | ၂၅/၄ | —— | ၂၅/၄ | |
| 6 | အဆင့်သတ်မှတ်ထားသော အထွတ်အထိပ်သည် လက်ရှိကို ခံနိုင်ရည်ရှိသည်။ | kA | 63 | —— | 63 | |
| 7 | ဝါယာရှော့ဖြစ်စေသော လျှပ်စစ်ဓာတ်အား အဆင့်သတ်မှတ်ထားသည်။ | kA | 63 | HV fuse ဖြင့်ကန့်သတ်ထားသည်။ | 63 | |
| 8 | short circuit breaking current အဆင့်သတ်မှတ်ထားသည်။ | kA | —— | HV fuse ဖြင့်ကန့်သတ်ထားသည်။ | ၂၅/၂၅ | |
| 9 | အဆင့်သတ်မှတ်ထားသော ဂီယာလက်ရှိ | A | —— | ၁၇၀၀/၁၄၀၀ | —— | |
| 10 | တက်ကြွသောဝန်ကိုဖြတ်တောက်ထားသော လက်ရှိအဆင့်သတ်မှတ်ထားသည်။ | A | 630 | —— | —— | |
| 11 | Close-loop breaking current အဆင့်သတ်မှတ်ထားသည်။ | A | 630 | —— | 630 | |
| 12 | စက်ပိုင်းဆိုင်ရာဘဝ | load break switch/CB | ကြိမ် | 10000 | 10000 | 20000 |
| အထီးကျန်/မြေပြင်ခလုတ် | 5000 | 5000 | 5000 | |||
| 13 | ပတ်လမ်းခုခံမှု | μΩ | ≤150 | —— | ≤150 | |
| 14 | အဆင့်သတ်မှတ်ထားသော အားသွင်းဖိအား (20 ℃ gauge ဖိအား) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | ဓာတ်ငွေ့ နှစ်စဉ်နှိုင်းရ ယိုစိမ့်နှုန်း | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP ကာကွယ်မှုဒီဂရီ | အစိုးရအဖွဲ့ | IP4X | IP4X | IP4X | |
| ဓာတ်ငွေ့တိုင်ကီ | IP67 | IP67 | IP67 | |||
Cas-space ဒုံးပျံလွှတ်တင်ရေး ပရောဂျက်အတွင်း၊ USRM6 စီးရီးကို လွှတ်တင်ရေး အဆောက်အအုံတစ်လျှောက် အလယ်အလတ်ဗို့အား ဖြန့်ဖြူးမှုကို ကိုင်တွယ်ရန် ၎င်း၏ အရေးကြီးသော အခြေခံအဆောက်အအုံနှင့် ၎င်းနှင့်ဆက်စပ်နေသော လျှပ်စစ်ဝန်အား နှစ်ခုစလုံးကို လွှမ်းခြုံထားသည်။ လွှင့်တင်သည့်နေရာရှိ ဖြန့်ဝေသည့် ခလုတ်ဂီယာသည် မရှိမဖြစ်လိုအပ်သော စက်ကိရိယာများအပြင် အရန်တပ်ဆင်မှုများအတွက် အားကိုးနိုင်သော ကူးပြောင်းခြင်း၊ ကာကွယ်ခြင်း၊ အထီးကျန်ခြင်းနှင့် စောင့်ကြည့်ခြင်းတို့ကို ဆက်လက်ထားရှိရန် — နှင့် အတော်လေး ကျဉ်းကျပ်နေသော လျှပ်စစ်ပတ်၀န်းကျင်အတွင်း၌ပင် တည်ငြိမ်သောစွမ်းဆောင်ရည်ကို ထိန်းသိမ်းထားရန် မျှော်လင့်ပါသည်။ ပင်မပတ်လမ်းသည် SF6 ပါ၀င်သော လျှပ်ကာဖွဲ့စည်းပုံအတွင်းတွင် တည်ရှိသောကြောင့် USRM6 စီးရီးသည် တင်းကြပ်သောလိုအပ်ချက်များအောက်တွင် လုပ်ဆောင်နေသော အထူးပြုအခြေခံအဆောက်အအုံအတွက် အရေးအကြီးဆုံးဖြစ်သည့် ပြင်ပပတ်ဝန်းကျင်အခြေအနေများမှ ကာကွယ်ပေးပါသည်။
အလားတူ switchgear ၏ မော်ဂျူလာဖွဲ့စည်းပုံသည် ပရောဂျက်၏ ဖြန့်ဖြူးမှုဗိသုကာနှင့်ကိုက်ညီရန် လုံလောက်သောလတ္တီကျု အစီအစဉ်ကို ပေးသည်။ ပါဝါကွန်ရက် ဒီဇိုင်းနှင့်အညီ လုပ်ဆောင်နိုင်သော ယူနစ်များကို စုစည်းနိုင်ပြီး တိုးချဲ့နိုင်သော ပင်မဘတ်စ်သည် ကွန်ရက်ဖွဲ့စည်းပုံနှင့် အနာဂတ်စနစ်ပြင်ဆင်ခြင်းအတွက် အပိုဆောင်းခေါင်းခန်းကို ဖန်တီးပေးပါသည်။ အားလုံးကိုခြုံကြည့်လျှင် ၎င်းသည် USRM6 စီးရီးကို Cas-space ဒုံးပျံလွှတ်တင်ရေးပရောဂျက်အတွက် သင့်လျော်သော အလယ်အလတ်ဗို့အားဖြန့်ဖြူးမှုဖြေရှင်းချက်ဖြစ်စေသည့် အကျုံးဝင်သောဖွဲ့စည်းပုံ၊ အလုံပိတ်လျှပ်ကာနှင့် မော်ဂျူလာဒီဇိုင်းတို့ ရောနှောပေါင်းစပ်ထားခြင်းဖြစ်သည်—၎င်းသည် Cas-space ဒုံးပျံလွှတ်တင်ရေးပရောဂျက်အတွက် ယုံကြည်စိတ်ချရသော အာကာသ-သက်သာသော လျှပ်စစ်အခြေခံအဆောက်အအုံလိုအပ်မှုကို ဖြည့်ဆည်းပေးသည့်အရာဖြစ်သည်။
USRM6 စီးရီးသည် သက်ဆိုင်ရာ ဗို့အားမြင့် switchgear နှင့် ထိန်းချုပ်ကိရိယာဆိုင်ရာ စံနှုန်းများကို ကိုးကား၍ ဒီဇိုင်းထုတ်ထားသည်။ 3.6kV–40.5kV ဗို့အားမြင့် AC load break switches အတွက် GB 3804-2004၊ ဗို့အားမြင့် AC အတွက် GB 1984-2014 ဆားကစ်ဘရိတ်ကာများ၊ HV AC load break switch-fuse ပေါင်းစပ်မှုများအတွက် GB 16926-2009၊ HV AC သီးခြားခွဲထားမှုအတွက် GB 1985-2014 ခလုတ်များနှင့် မြေပြင်ခလုတ်များ၊ နှင့် 3.6kV–40.5kV AC metal-enclosed switchgear နှင့် controlgear အတွက် GB 3906-2006။
၎င်းသည် HV switchgear နှင့် controlgear အတွက် ယေဘူယျနည်းပညာဆိုင်ရာလိုအပ်ချက်များအတွက် GB/T 11022-2011 ကိုရည်ညွှန်းသည်၊ GB 4208-2008 အရံအတားအကာအကွယ်အတွက်၊ ပြင်ပလျှပ်ကာများ၏ညစ်ညမ်းမှုဒီဂရီအတွက် GB/T 5582-1993၊ 3.6kV–40.5kV အတွက် DL/T 404-2007 စက်နှင့်လျှပ်စစ်ပစ္စည်းများအတွက် AC သတ္တုဖြင့်အဖုံးပါသော ခလုတ်ဂီယာနှင့် ထိန်းချုပ်ဂီယာ၊ GB/T 13384-2008၊ GB 191-2008 ထုပ်ပိုးခြင်းနှင့် သယ်ယူပို့ဆောင်ရေး အမှတ်အသားများအတွက် နှင့် ဗို့အားမြင့် ဂီယာတွင် လျှပ်ကာများ ပေါင်းစပ်ညှိနှိုင်းခြင်းအတွက် GB 311.1-2012 ဖြန့်ဖြူးရေးပစ္စည်းများ။
Usune ၏ အရည်အသွေးနှင့် လိုက်နာမှုမူဘောင်တွင် ISO 9001 အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်၊ ISO 14001 ပတ်ဝန်းကျင်ဆိုင်ရာ၊ စီမံခန့်ခွဲမှုစနစ်၊ ISO 45001 လုပ်ငန်းခွင် ကျန်းမာရေးနှင့် ဘေးကင်းရေး စီမံခန့်ခွဲမှုစနစ်၊ IEC နှင့် GB စံနှုန်းများကို လိုက်နာမှု၊ CE လက်မှတ်။ ပရောဂျက်အလိုက် အသိအမှတ်ပြုလက်မှတ်နှင့် သက်ဆိုင်ရာ စံချိန်စံညွှန်းများနှင့်အညီ အတည်ပြုသင့်သည်။ ပန်းတိုင်စျေးကွက်နှင့်နည်းပညာဆိုင်ရာသတ်မှတ်ချက်။
အဓိကအားသာချက်မှာ insulating gas အတွင်းရှိ စွမ်းအင်သုံးလျှပ်စစ်အစိတ်အပိုင်းများကို အလုံပိတ်တည်ဆောက်ခြင်းဖြစ်သည်။ ပတ်ဝန်းကျင်။ ၎င်းသည် ကျစ်လစ်သိပ်သည်းသော ဖွဲ့စည်းပုံကို လုပ်ဆောင်ပေးပြီး ပင်မပတ်လမ်းမှ ပြင်ပသို့ တိုက်ရိုက်ထိတွေ့မှုကို လျှော့ချပေးသည်။ ပတ်ဝန်းကျင်အခြေအနေများ။
USRM6 စီးရီးသည် 24kV နှင့် 33kV ဖွဲ့စည်းမှုပုံစံများအပါအဝင် အလယ်အလတ်ဗို့အားအပလီကေးရှင်းများအတွက် ဒီဇိုင်းထုတ်ထားသည်။ အတိအကျ အဆင့်သတ်မှတ်ထားသည်။ ပရောဂျက်သတ်မှတ်ချက်အရ ဗို့အား၊ လျှပ်ကာအဆင့်နှင့် ဖွဲ့စည်းမှုပုံစံတို့ကို အတည်ပြုရပါမည်။
ဟုတ်ကဲ့။ သတ်မှတ်ထားသော ဝန်ဆောင်မှု အမြင့်ပေသည် မီတာ ၄၀၀၀ အထိရှိသည်။ မီတာ 1000 အထက် တပ်ဆင်မှုအတွက် သုံးစွဲသူများသည် Usune ကို အကြောင်းကြားသင့်သည်။ သို့မှသာ သင့်လျော်သော ဓာတ်ငွေ့အားသွင်းဖိအားကို အကဲဖြတ်နိုင်မည်ဖြစ်သည်။ မီတာ 2000 အထက်တွင် အထူးလိုအပ်ချက်များရှိရမည်။ နည်းပညာပိုင်းဆိုင်ရာ ဒီဇိုင်းဆွဲနေစဉ်အတွင်း အတည်ပြုခဲ့သည်။
USRM6 စီးရီးသည် မော်ဂျူလာဖွဲ့စည်းမှုပုံစံအယူအဆကို အသုံးပြုသည်။ Load break ခလုတ်ယူနစ်များ၊ ပေါင်းစပ်ယူနစ်များ၊ circuit breaker ယူနစ်များနှင့် တိုးချဲ့နိုင်သော ပင်မဘတ်စ်ကား အစီအစဉ်များကို လိုအပ်သော လျှပ်စစ်အစီအစဉ်အရ ရွေးချယ်နိုင်သည်။
ပုံမှန်အသုံးအဆောင်များတွင် ဆင့်ပွားထရန်စဖော်မာဓာတ်အားခွဲရုံများ၊ စက်မှုလုပ်ငန်းနှင့် သတ္တုတွင်းစက်ရုံများ၊ ရထားလမ်းများ၊ လေဆိပ်များ၊ မြို့ပြဖြန့်ဖြူးရေးကွန်ရက်များ၊ လူနေရပ်ကွက်များ၊ မြေအောက်အဆောက်အအုံများနှင့် အတော်လေးတောင်းဆိုမှုရှိသော နေရာများ ပတ်ဝန်းကျင်အခြေအနေများ။
တိကျသော quotation တစ်ခုအတွက်၊ ဝယ်ယူသူများသည် အဆင့်သတ်မှတ်ထားသော ဗို့အား၊ တစ်လိုင်းပုံပြား၊ လိုအပ်သည့် feeders အရေအတွက်၊ ကူးပြောင်းခြင်းလုပ်ဆောင်ချက်များ၊ circuit breaker သို့မဟုတ် load break switch လိုအပ်ချက်များ၊ bus configuration၊ installation altitude၊ ပတ်ဝန်းကျင်အခြေအနေ၊ အကာအကွယ်လိုအပ်ချက်များနှင့် ဦးတည်ရာစျေးကွက်။
အလယ်အလတ်ဗို့အားဖြန့်ဖြူးရေးပရောဂျက်များအတွက် ကျစ်လစ်သောအတိုင်းအတာ၊ ပတ်ဝန်းကျင်လိုက်လျောညီထွေရှိမှု၊ ဖွဲ့စည်းမှုပုံစံနှင့် ပြုပြင်ထိန်းသိမ်းမှုလိုအပ်ချက်များကို လျှော့ချပေးခြင်း၊ USRM6 စီးရီးသည် လက်တွေ့ကျသော ဓာတ်ငွေ့-လျှပ်ကာ ခလုတ်ဂီယာကို ထောက်ပံ့ပေးသည်။ ဖြေရှင်းချက်။
Usune မှ USRM6 စီးရီးသည် အလုံပိတ် SF6 လျှပ်ကာ၊ မော်ဂျူလာလုပ်ဆောင်နိုင်သော ယူနစ်များ၊ တိုးချဲ့နိုင်သော ဘတ်စ်ကားဖွဲ့စည်းပုံ၊ ကူးပြောင်းခြင်း၊ ကာကွယ်ခြင်း၊ တိုင်းတာခြင်းနှင့် စောင့်ကြည့်ခြင်း လုပ်ဆောင်ချက်များ။ ISO 9001၊ ISO 14001၊ ISO 45001၊ IEC မှပံ့ပိုးပေးသည် နှင့် GB စံနှုန်းများနှင့် CE လက်မှတ်၊ Usune သည် 24kv အကဲဖြတ်သည့် သုံးစွဲသူများအတွက် ပရောဂျက်ကို ဦးတည်သည့် ဖြေရှင်းချက်တစ်ခု ပံ့ပိုးပေးသည် စက်မှု၊ အခြေခံအဆောက်အအုံ၊ မြို့ပြနှင့် အထူးပြုဓာတ်အားဖြန့်ဖြူးခြင်းအတွက် 33kv Sf6 Gis Gas Insulated Switchgear လျှောက်လွှာများ။
