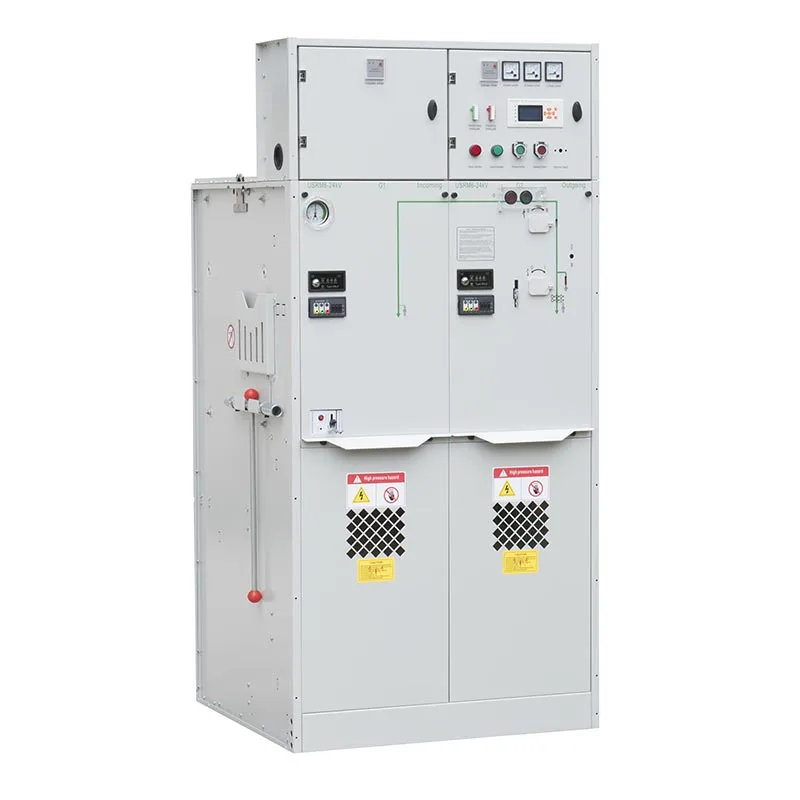

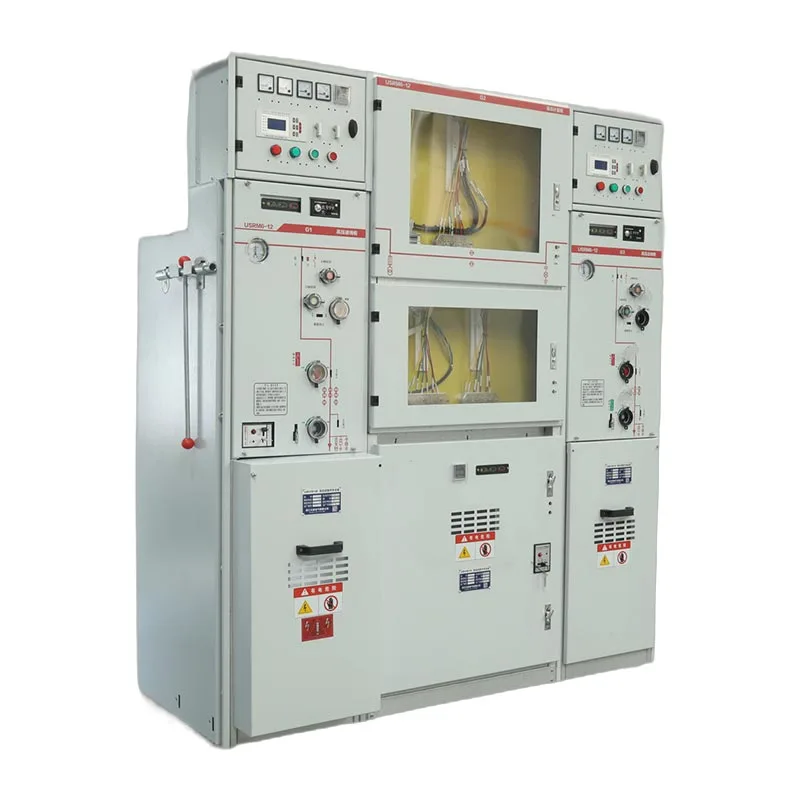

11kv Sf6 Gis Gas Insulated Switchgear

တပ်ဆင်မှုပတ်ဝန်းကျင်အပေါ် ကြီးကြီးမားမားမှီခိုနေရသည့် သမားရိုးကျ switchgear များနှင့်မတူဘဲ Usune 11kv Sf6 Gis Gas Insulated Switchgear သည် အလုံပိတ်ဓာတ်ငွေ့အကန့်အတွင်း အဓိကလျှပ်စစ်အစိတ်အပိုင်းများကို ခွဲထုတ်သည်။ စက်ပိုင်းဆိုင်ရာပေါင်းစပ် interlocking စနစ်သည် မှားယွင်းသော လည်ပတ်မှုများကို တားဆီးနိုင်ပြီး အော်ပရေတာဘေးကင်းရေးနှင့် စက်ပစ္စည်းများ၏ ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ပေးပါသည်။

switchgear ကို ထရန်စဖော်မာဓာတ်အားခွဲရုံများ၊ စက်မှုဓာတ်အားဖြန့်ဖြူးရေးစနစ်များ၊ စီးပွားရေးဆိုင်ရာ အဆောက်အအုံများတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။ အခြေခံအဆောက်အဦပရောဂျက်များနှင့် အခြား 11kV အလယ်အလတ်ဗို့အား အသုံးချပရိုဂရမ်များသည် ဘေးကင်းမှု၊ ယုံကြည်စိတ်ချရမှုနှင့် လွယ်ကူသောလည်ပတ်မှုတို့ဖြစ်သည်။ မရှိမဖြစ်။

အဓိက အားသာချက်များ

Fully Enclosed SF6 လျှပ်ကာဖွဲ့စည်းပုံ

ပင်မဆားကစ်အစိတ်အပိုင်းများကို အလုံပိတ် SF6 ဓာတ်ငွေ့တိုင်ကီအတွင်းတွင် ဖုံးအုပ်ထားပြီး ပြင်ပနှင့် တိုက်ရိုက်ထိတွေ့မှုကို လျှော့ချသည်။ ပတ်ဝန်းကျင်အခြေအနေများ။ ဤဒီဇိုင်းသည် ဖုန်မှုန့်၊ အစိုဓာတ်၊ ညစ်ညမ်းမှုနှင့် လျှပ်စစ်အစိတ်အပိုင်းများကို ကာကွယ်ပေးသည်။ ငွေ့ရည်ဖွဲ့ခြင်း၊ ရေရှည်လည်ပတ်တည်ငြိမ်မှုကို တိုးတက်စေသည်။

အလုံပိတ်ဖွဲ့စည်းပုံသည် သမားရိုးကျလေကြောင်းလျှပ်ကာပါသော ခလုတ်ဂီယာနှင့် နှိုင်းယှဉ်ပါက နေရာလိုအပ်ချက်ကိုလည်း လျော့နည်းစေသည်။ Usune 11kv Sf6 Gis Gas Insulated Switchgear သည် ကျစ်လစ်သိပ်သည်းသော ဓာတ်အားခွဲရုံများနှင့် နေရာအကန့်အသတ်ရှိသော လျှပ်စစ်ခန်းများအတွက် သင့်လျော်သည်။

Mechanical Interlocking ဖြင့် လုံခြုံသောလည်ပတ်မှုစနစ်

Usune 11kV SF6 GIS သည် မှားယွင်းသောလည်ပတ်မှုကို တားဆီးရန် စက်ပိုင်းဆိုင်ရာ ဘေးကင်းလုံခြုံရေး အကာအကွယ်များစွာဖြင့် ဒီဇိုင်းထုတ်ထားသည်။ အားလုံး ထိန်းချုပ်ထားသော switching လုပ်ထုံးလုပ်နည်းများကိုသေချာစေရန် သီးခြားလုပ်ဆောင်မှုလက်ကိုင်ကို အသုံးပြု၍ ခလုတ်များကို လည်ပတ်ရပါမည်။

load break switch သို့မဟုတ် vacuum circuit breaker နှင့် သက်ဆိုင်ရာ grounding switch ကို အတွင်းပိုင်း တွင် တပ်ဆင်ထားပါသည်။ mechanical interlocking ၊ လိုအပ်သည့်အခါတွင် ထပ်လောင်းသော့ခလောက်ခတ်ခြင်းကိုလည်း အသုံးပြုနိုင်ပြီး ပိုမိုမြင့်မားစေပါသည်။ ပြုပြင်ထိန်းသိမ်းမှုနှင့် လည်ပတ်မှုအတွင်း လုံခြုံရေး။

Safety Interlock Protection ငါးခု

Cable Compartment Safety Protection

grounding switch ကိုပိတ်ပြီး load break switch သည် အဖွင့်ရှိမှသာ အောက်တံခါးကို ဖွင့်နိုင်သည်။ အနေအထား၊ စွမ်းအင်ရှိသော အစိတ်အပိုင်းများသို့ ဝင်ရောက်ခြင်းကို တားဆီးသည်။

Ground Switch လည်ပတ်မှုကာကွယ်ရေး

မလုံခြုံသောထိန်းသိမ်းမှုအခြေအနေများကိုကာကွယ်ရန် အောက်ခြေတံခါးကိုဖွင့်ထားချိန်တွင် grounding switch သည် လုပ်ဆောင်၍မရပါ။

Sequence Protection ကိုပြောင်းခြင်း။

grounding switch ကိုပိတ်သောအခါ load break switch သည် ပိတ်၍မရသည့်အပြင် grounding switch လည်းမဖြစ်နိုင်ပါ။ load break switch ကို ပိတ်သောအခါ လုပ်ဆောင်သည်။

Power Supply လည်ပတ်မှု

ပါဝါထောက်ပံ့မှုလုပ်ဆောင်ရန်အတွက် ကေဘယ်အခန်းတံခါးကို ဦးစွာပိတ်ရပါမည်။ အနေအထားသုံးရပ် ခလုတ်သည် ထို့နောက်ဖြစ်သည်။ မြေပြင်အနေအထားမှ အထီးကျန်အနေအထားအထိ နှင့် နောက်ဆုံးပိတ်အနေအထားအထိ လုပ်ဆောင်သည်။

Power Cut-Off လည်ပတ်မှု

ပါဝါအထီးကျန်ခြင်းအတွက်၊ အနေအထားသုံးရပ်ခလုတ်ကို အပိတ်အနေအထားမှ အထီးကျန်အနေအထားအထိ၊ ထို့နောက်သို့ လုပ်ဆောင်သည်။ မြေပြင်အနေအထား၊ ကေဘယ်အကန့်သို့ လုံခြုံစွာဝင်ရောက်ခွင့်ပေးသည်။

နည်းပညာဆိုင်ရာဘောင်များ

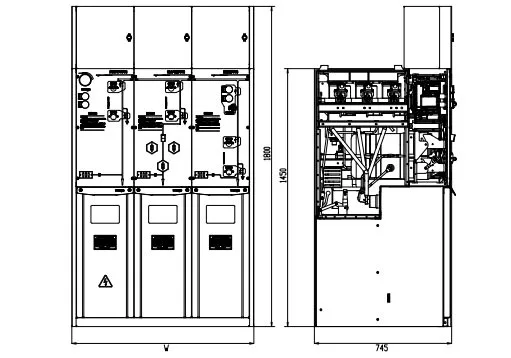

ထုတ်ကုန်ဖွဲ့စည်းပုံများ

ယုံကြည်စိတ်ချရသော Switching နှင့် Protection Performance

လည်ပတ်မှုယန္တရားသည် တည်ငြိမ်သော ကူးပြောင်းခြင်းစွမ်းဆောင်ရည်ကိုသေချာစေရန် စပရိန်အားသွင်းနည်းပညာကို အသုံးပြုထားသည်။

load break switch-fuse ပေါင်းစပ်ယူနစ် သို့မဟုတ် circuit breaker unit အတွက်၊ switching မလုပ်မီ spring အား အားသွင်းရပါမည်။ စစ်ဆင်ရေး။ အားအပြည့်သွင်းရန်အတွက် လည်ပတ်မှုလက်ကိုင်အား နာရီလက်တံအတိုင်း လှည့်ထားပြီး အစိမ်းရောင်အပိတ်ကို နှိပ်ပါ။ ပိတ်ခြင်းလုပ်ငန်းကို အပြီးသတ်ရန် ခလုတ်။

လည်ပတ်မှုလက်ကိုင်ကို လက်ဝဲရစ်လှည့်ခြင်းဖြင့် အဖွင့်လုပ်ဆောင်ချက်ကို လုပ်ဆောင်သည်။

ဖုန်စုပ် ဆားကစ် ဘရိတ်ကာများကို အသုံးပြု၍ ထရန်စဖော်မာ အကာအကွယ် အက်ပ်များတွင်၊ circuit breaker သည် ဖြတ်သန်းသွားနိုင်သည်။ ပုံမှန်မဟုတ်သောအခြေအနေများဖြစ်ပေါ်သောအခါကာကွယ်မှု relay ။

load break switch-fuse ပေါင်းစပ်ယူနစ်များအတွက်၊ fuse ညွှန်ပြချက်အောက်တွင် အလုပ်လုပ်သောအခါ load break switch သည် လည်ပတ်သွားပါမည်။ overcurrent သို့မဟုတ် short-circuit အခြေအနေများ။

11kV ဖြန့်ဖြူးမှုစနစ်များအတွက် ပြောင်းလွယ်ပြင်လွယ် လျှောက်လွှာ

Usune 11kV SF6 GIS Gas Insulated Switchgear ကို မတူညီသော အလယ်အလတ်ဗို့အား ဖြန့်ဖြူးမှုအရ ပြင်ဆင်သတ်မှတ်နိုင်သည် လိုအပ်ချက်များ အပါအဝင်၊

● Transformer အကာအကွယ် အသုံးချပရိုဂရမ်များ
● စက်မှုအစာကျွေးစနစ်များ
● ပင်မဖြန့်ဖြူးရေးကွန်ရက်များကို အသံမြည်စေခြင်း။
● လုပ်ငန်းသုံး အဆောက်အဦများ
● ကျစ်လစ်သိပ်သည်းသော ဓာတ်အားခွဲရုံများ

အလုံပိတ်ထားသော SF6 လျှပ်ကာဒီဇိုင်းနှင့် ယုံကြည်စိတ်ချရသောလည်ပတ်မှုယန္တရားသည် လိုအပ်သောအသုံးချပရိုဂရမ်များအတွက် စက်ပစ္စည်းကိရိယာများကို သင့်လျော်စေသည်။ စဉ်ဆက်မပြတ်လည်ပတ်မှုနှင့် မြင့်မားသောဘေးကင်းရေးစံနှုန်းများ။

သယ်ယူပို့ဆောင်ရေးနှင့် တပ်ဆင်ခြင်း အားသာချက်များ

Usune 11kv Sf6 Gis Gas Insulated Switchgear သည် အဆင်ပြေသော သယ်ယူပို့ဆောင်ရေးနှင့် ဆိုဒ်တပ်ဆင်မှုအတွက် ဒီဇိုင်းထုတ်ထားသည်။

စက်ပစ္စည်းသည် ကရိန်းသယ်ယူပို့ဆောင်ရေးအတွက် lifting rings များတပ်ဆင်ထားပြီး forklift ကိရိယာများကို အသုံးပြု၍ ရွှေ့ပြောင်းနိုင်သည်။ ပရောဂျက်အတွင်း ကိုင်တွယ်ရာတွင် ရိုးရှင်းစေရန် ကွဲပြားခြားနားသော module ပေါင်းစပ်မှုများကို လက်တွေ့ကျသော အလေးချိန် အစီအစဉ်များဖြင့် ဒီဇိုင်းရေးဆွဲထားသည်။ တပ်ဆင်ခြင်း။

တပ်ဆင်ခြင်းမပြုမီ၊ သုံးစွဲသူများသည် သယ်ယူပို့ဆောင်ရေးအပြီးတွင် အောက်ပါတို့အပါအဝင် စက်ပစ္စည်းအခြေအနေများကို စစ်ဆေးသင့်သည်။

● လုပ်ငန်းလည်ပတ်မှု ကိုင်တွယ်ရရှိနိုင်မှု
● ဖိအားညွှန်ပြချက် အခြေအနေ
● စက်ပိုင်းဆိုင်ရာ လုပ်ဆောင်မှု လည်ပတ်မှု
● မြင်သာသော သယ်ယူပို့ဆောင်ရေး တစ်စုံတစ်ရာ ထိခိုက်မှု

အလုပ်မစမီ ဖိအားညွှန်ပြချက်သည် ပုံမှန်အစိမ်းရောင်ဧရိယာအတွင်း ရှိနေသင့်သည်။

တပ်ဆင်မှုလိုအပ်ချက်များ

ဘေးကင်းပြီး တည်ငြိမ်သောလည်ပတ်မှုအတွက်၊ တပ်ဆင်မှုအခြေခံအုတ်မြစ်သည် အောက်ပါလိုအပ်ချက်များနှင့် ကိုက်ညီသင့်သည်-

● Ground bearing capacity သည် အနည်းဆုံး 500kg/m² ရှိသင့်သည်။
● တပ်ဆင်မှုမျက်နှာပြင်သည် အဆင့်နှင့် ချောမွေ့နေသင့်သည်။
● ပရောဂျက်လိုအပ်ချက်အရ ကေဘယ်ပြွန်များကို ပြင်ဆင်သင့်သည်။
● အစိုဓာတ်စိမ့်ဝင်မှုမှ ကာကွယ်ရန် ကေဘယ်ပြွန်များကို စနစ်တကျ အလုံပိတ်ထားသင့်သည်။
● ထုတ်လုပ်သူပုံများအတိုင်း အခြေခံစတီးချန်နယ်အတိုင်းအတာများကို ပြင်ဆင်သင့်သည်။

မှန်ကန်သော အခြေခံအုတ်မြစ်ပြင်ဆင်မှုသည် တိကျသောတပ်ဆင်မှု၊ ယုံကြည်စိတ်ချရသော ကေဘယ်ကြိုးချိတ်ဆက်မှုနှင့် ရေရှည်ကိရိယာများကို သေချာစေရန် ကူညီပေးသည်။ စွမ်းဆောင်ရည်။

Usune 11kV SF6 GIS နှင့် Traditional Air Insulated Switchgear

ဖောက်သည်လျှောက်လွှာနှင့် တုံ့ပြန်ချက်

စက်မှုစက်ရုံလျှောက်လွှာ

သုံးစွဲသူတစ်ဦးသည် အန္တရာယ်ကင်းစွာ ကူးပြောင်းခြင်းနှင့် အကန့်အသတ်ရှိသော စက်မှုစွမ်းအင်ဖြန့်ဖြူးမှုစနစ်အတွက် Usune 11kV SF6 GIS ကို အသုံးပြုခဲ့သည်။ တပ်ဆင်ရန်နေရာသည် အဓိကစိုးရိမ်စရာဖြစ်ခဲ့သည်။ တပ်ဆင်ပြီးနောက် ဖောက်သည်သည် ကျစ်လစ်သိပ်သည်းသော ကက်ဘိနက်ဖွဲ့စည်းပုံကို မီးမောင်းထိုးပြသည်။ နေ့စဥ်အပြောင်းအရွှေ့လုပ်ဆောင်မှုများကို ပိုမိုထိန်းချုပ်နိုင်ပြီး မှားယွင်းမှုအန္တရာယ်ကို လျှော့ချပေးသည့် စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်ချိတ်ဆက်မှု စစ်ဆင်ရေး။

Transformer Protection Application

ထရန်စဖော်မာ အကာအကွယ် အပလီကေးရှင်းအတွက်၊ ဝယ်ယူသူသည် ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာ ဖွဲ့စည်းမှုပုံစံကို ရွေးချယ်ခဲ့သည်။ relay-based ကာကွယ်မှု။ ဖောက်သည်သည် အလိုအလျောက် ခရီးစဉ်လုပ်ဆောင်ချက်ကို တွေ့ရှိပြီး ရှင်းလင်းသော လည်ပတ်မှု အစီအစဥ်အတွက် အထောက်အကူဖြစ်စေသည်။ ပုံမှန်လည်ပတ်မှုကို ရိုးရှင်းစေပြီး ပုံမှန်မဟုတ်သော လက်ရှိအခြေအနေများကို တုံ့ပြန်ခြင်း။

ပြုပြင်ထိန်းသိမ်းမှုနှင့် ဆိုက်လည်ပတ်မှု တုံ့ပြန်ချက်

ဆိုက်လည်ပတ်နေစဉ်အတွင်း သုံးစွဲသူများသည် ဘေးကင်းလုံခြုံရေးကြားရော့စနစ်ငါးခုကို အထူးတန်ဖိုးထားကြသည်။ လိုအပ်သော sequence များအကြား ကေဘယ်တံခါး၊ grounding switch နှင့် load break switch တို့သည် ပြုပြင်ထိန်းသိမ်းမှုလုပ်ငန်းစဉ်များကို ပိုမိုရှင်းလင်းစေပြီး အန္တရာယ်မကင်းစေရန် ကူညီပေးခဲ့ပါသည်။ cable compartment သို့ဝင်ရောက်ပါ။

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

ထုတ်ကုန်အသိအမှတ်ပြုလက်မှတ်များနှင့် အရည်အသွေးစီမံခန့်ခွဲမှု

Zhejiang Usune Electric Co., Ltd. ISO 9001 အရည်အသွေးအရ ပြီးပြည့်စုံသော စီမံခန့်ခွဲမှုစနစ်ကို ထူထောင်ထားသည်။ စီမံခန့်ခွဲမှုစနစ်၊ ISO 14001 ပတ်ဝန်းကျင်စီမံခန့်ခွဲမှုစနစ်နှင့် ISO 45001 လုပ်ငန်းခွင်ကျန်းမာရေးနှင့် ဘေးကင်းရေးစီမံခန့်ခွဲမှု စနစ်။

နိုင်ငံတကာစျေးကွက်လိုအပ်ချက်များနှင့်ကိုက်ညီရန် Usune အလယ်အလတ်ဗို့အားခလုတ်ဂီယာထုတ်ကုန်များသည် သက်ဆိုင်ရာ IEC နှင့် GB ကို ကျော်ဖြတ်ပြီးဖြစ်သည်။ စံအမျိုးအစားစမ်းသပ်မှုများနှင့် သက်ဆိုင်သောထုတ်ကုန်များသည် CE လက်မှတ်ရရှိထားသည်။ တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှုကို အကောင်အထည်ဖော်သည်။ ကမ္ဘာလုံးဆိုင်ရာ ဓာတ်အားဖြန့်ဖြူးမှုအတွက် ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်သေချာစေရန် ထုတ်လုပ်ခြင်း၊ စစ်ဆေးခြင်းနှင့် စမ်းသပ်ခြင်း လုပ်ငန်းစဉ်များတစ်လျှောက် လျှောက်လွှာများ။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

SF6 GIS သည် အဘယ်ကြောင့် စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်ခြင်းကို အသုံးပြုသနည်း။

Mechanical interlocking သည် load break switches များ၊ circuit breakers များနှင့် မှားယွင်းနေသော switching sequence များကို တားဆီးသည် grounding ခလုတ်များ။ ၎င်းသည် လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းစဉ်အတွင်း အော်ပရေတာများနှင့် စက်ပစ္စည်းများကို ကာကွယ်ပေးသည်။

မတပ်ဆင်ခင် ဘာတွေစစ်ဆေးသင့်လဲ။

တပ်ဆင်ခြင်းမပြုမီ သုံးစွဲသူများသည် သယ်ယူပို့ဆောင်ရေးအခြေအနေများ၊ ဖိအားညွှန်ပြချက်အခြေအနေ၊ လည်ပတ်မှုလက်ကိုင်ကို စစ်ဆေးသင့်သည်။ ရရှိနိုင်မှုနှင့် စက်ပိုင်းဆိုင်ရာ ဆောင်ရွက်မှု စွမ်းဆောင်ရည်။ ပျက်စီးခြင်း သို့မဟုတ် ပျောက်ဆုံးနေသော အစိတ်အပိုင်းများကို ချက်ချင်းသတင်းပို့သင့်သည်။

Usune 11kV SF6 GIS ကို ဘယ်မှာသုံးနိုင်မလဲ။

၎င်းသည် ထရန်စဖော်မာဓာတ်အားခွဲရုံများ၊ စက်မှုစက်ရုံများ၊ စီးပွားရေးဆိုင်ရာအဆောက်အအုံများ၊ အခြေခံအဆောက်အအုံစီမံကိန်းများနှင့် သင့်လျော်သည်။ ယုံကြည်စိတ်ချရပြီး ဘေးကင်းသော လည်ပတ်မှုလိုအပ်သော အခြားသော 11kV အလတ်စား ဗို့အားဖြန့်ဖြူးရေးစနစ်များ။

Usune 11kV SF6 GIS ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

Usune သည် SF6 ဓာတ်ငွေ့ လျှပ်ကာနည်းပညာ၊ စက်ပိုင်းဆိုင်ရာ ဘေးကင်းရေး ချိတ်ဆက်မှု၊ ယုံကြည်စိတ်ချရသော လည်ပတ်မှု ယန္တရားများနှင့် ပေါင်းစပ်ထားသည်။ ခေတ်မီ 11kV အလယ်အလတ် ဗို့အားဖြန့်ဖြူးရေးကွန်ရက်များအတွက် ဘေးကင်းပြီး ကျစ်လစ်သိပ်သည်းသော ဖြေရှင်းချက်ပေးစွမ်းရန် တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှု။
