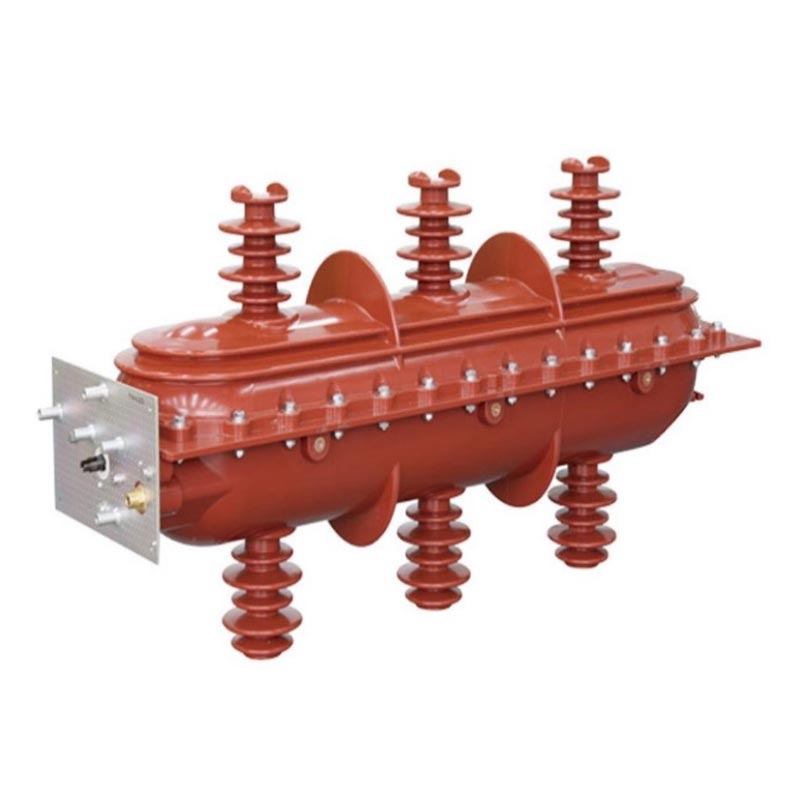

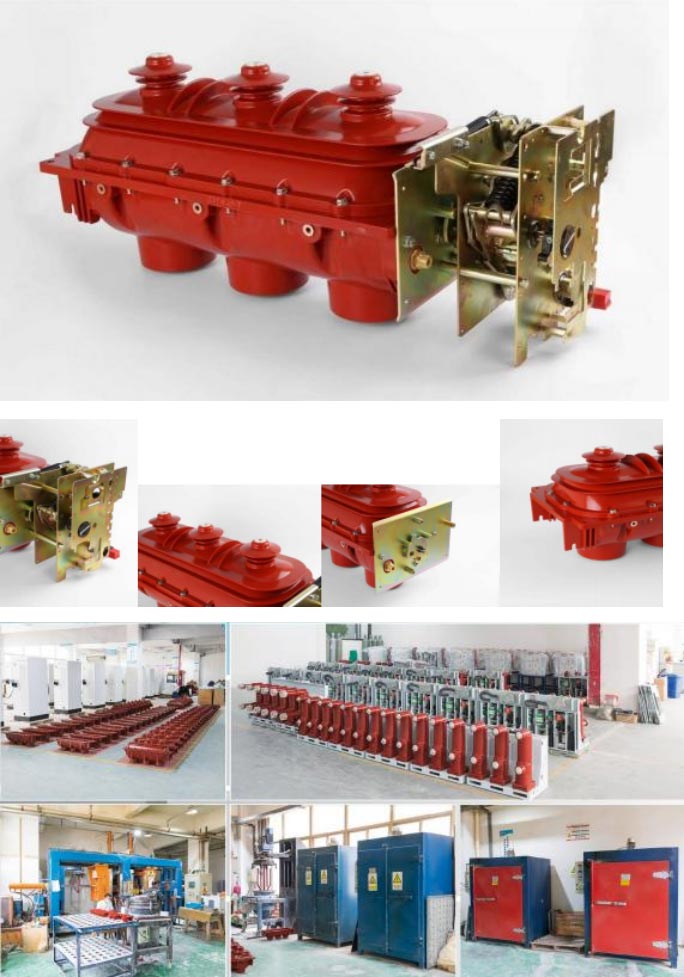

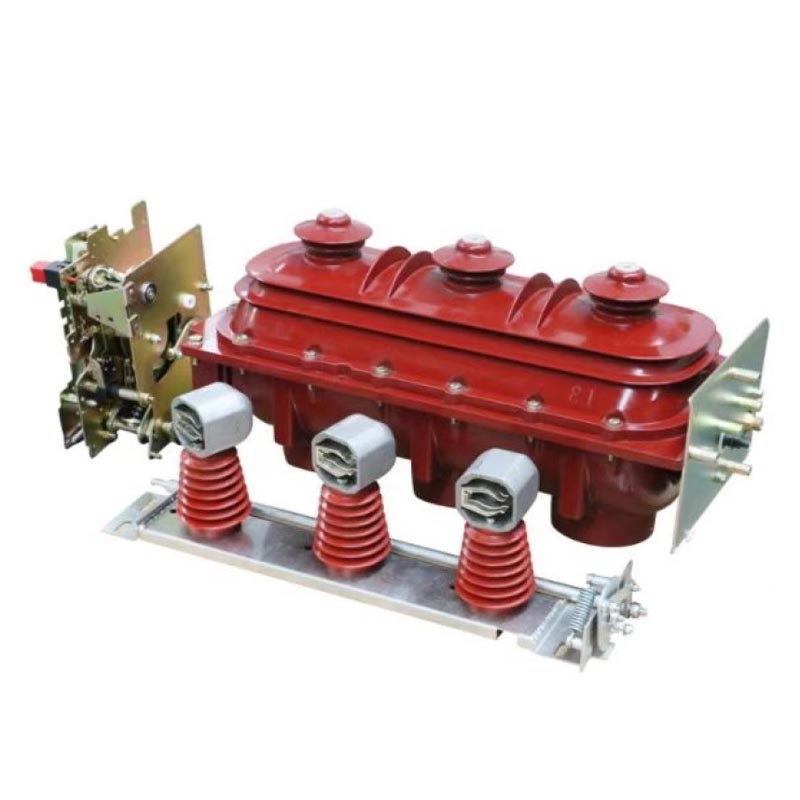

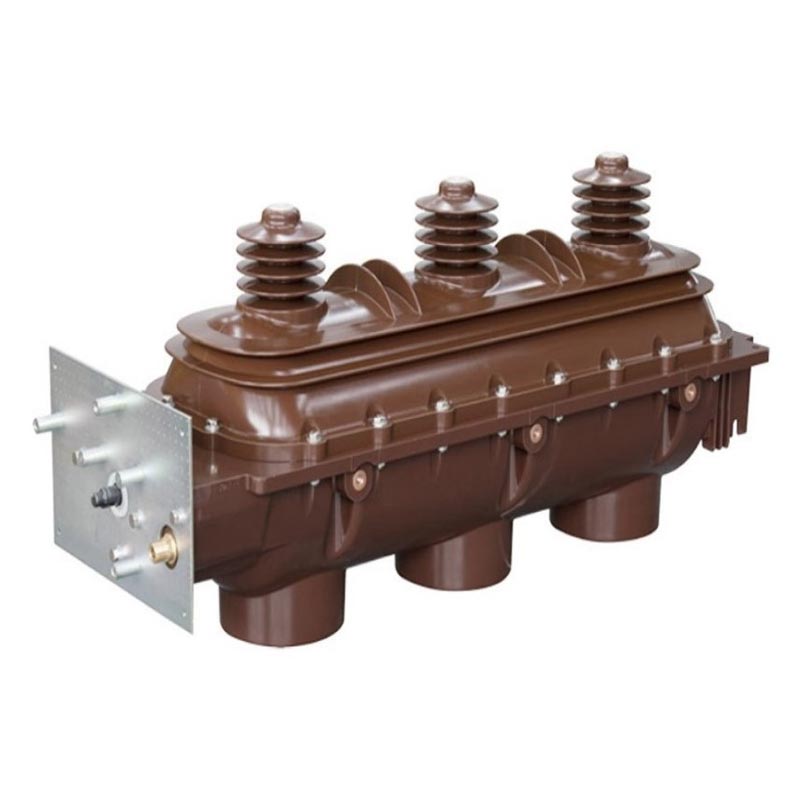

Sf6 Load Breaker Switch

တရုတ်နိုင်ငံရှိ ဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းများ၏ ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအဖြစ် Usune သည် R&D နှင့် ထုတ်လုပ်မှုကို အာရုံစိုက်သည်။ အလတ်စားနှင့် ဗို့အားမြင့် ဓာတ်အားဖြန့်ဖြူးရေး စက်ကိရိယာများ တပ်ဆင်ထားသော စံချိန်စံညွှန်းမီသော စက်ရုံတွင် အဆင့်မြင့်သော လက်ဝယ်ရှိသည်။ ထုတ်လုပ်မှုလိုင်းများနှင့် တင်းကျပ်သော အရည်အသွေးစစ်ဆေးရေး လုပ်ငန်းစဉ်များ။ FLN36-12D နှင့် FLRN36-12D မိုးလုံလေလုံ AC ဗို့အားမြင့် Sf6 Load ကုမ္ပဏီမှထုတ်လွှတ်သော Breaker Switches များသည် အဆင့်မြင့်နိုင်ငံခြားကို စုပ်ယူခြင်းဖြင့် သီးခြားထုတ်လုပ်ထားသော အဓိကထုတ်ကုန်များဖြစ်သည်။ နည်းပညာနှင့် ၎င်းကို တရုတ်နိုင်ငံ၏ ဓာတ်အားစနစ်၏ အမှန်တကယ် လုပ်ငန်းလည်ပတ်မှု လိုအပ်ချက်များနှင့် ပေါင်းစပ်ထားသည်။

Usune Sf6 Load Breaker Switches များအားလုံးသည် ပြည့်စုံသောအမျိုးအစားစမ်းသပ်မှုကို ကျော်ဖြတ်ပြီး ၎င်းတို့၏စွမ်းဆောင်ရည်ကို အပြည့်အဝလိုက်နာပါသည်။ GB3804 "3~63kV AC High Voltage Load Switches", GB16926 "High Voltage Load Switches-Fuse Combinations" နှင့် IEC60265 နှင့် IEC60420 နိုင်ငံတကာစံနှုန်း။ "အရာရာတိုင်းကို ဘေးကင်းလုံခြုံစွာ ပါဝါအသုံးပြုရန်" ၏ အဓိက သဘောတရားကို လိုက်နာခြင်းမှာ ထုတ်ကုန်များဖြစ်သည်။ လုံခြုံစိတ်ချရမှု နှင့် ထိရောက်စွာ အာမခံချက် ရှိသော အခန်း ("အဖွင့်-အဖွင့်-အဖွင့်-မြေပြင်") ဖြင့် တပ်ဆင်ထားသော three-position arc-extinguishing chamber တည်ငြိမ်သောပါဝါလည်ပတ်မှု။ ဗို့အားမြင့် switchgear ၏ ယုံကြည်စိတ်ချရသော ပေးသွင်းသူတစ်ဦးအနေဖြင့် Usune သည် အလုံးစုံကြိုတင်ရောင်းချမှုများကို ပံ့ပိုးပေးပါသည်။ အပလီကေးရှင်းအခြေအနေအမျိုးမျိုးတွင် စက်ကိရိယာများ၏ ချောမွေ့စွာလည်ပတ်မှုသေချာစေရန် ညှိနှိုင်းခြင်းနှင့် အရောင်းအပြီးဝန်ဆောင်မှု။

လျှောက်လွှာနယ်ပယ်

Sf6 Load Breaker Switch သည် သုံးဆင့် AC 10kV၊ 24kV၊ 36kV၊ 50/60Hz ပါဝါစနစ်များအတွက် သင့်လျော်သည်။ ကျယ်ပြန့်သည်။ စက်မှုနှင့် သတ္တုတူးဖော်ရေး လုပ်ငန်းများ၊ အထပ်မြင့် အဆောက်အအုံများ၊ မြို့ပြလူနေရပ်ကွက်များ၊ ဓာတ်အားခွဲရုံများ၊ ကုန်တိုက်များ၊ လေဆိပ်များ၊ မြေအောက်ရထားများ၊ ဆေးရုံများနှင့် အခြားသော ဓာတ်အားဖြန့်ဖြူးမှု အခြေအနေများ။ ၎င်း၏ core functions များသည် load ကိုပြောင်းရန်ဖြစ်သည်။ လက်ရှိနှင့် ပြတ်တောက်နေသော လက်ရှိ၊ လိုင်းများနှင့် ဖြန့်ဖြူးရေးထရန်စဖော်မာများကို ထိန်းချုပ်ကာကွယ်ကာ လုံခြုံပြီး တည်ငြိမ်သောပါဝါကို ပံ့ပိုးပေးသည်။ လူမှုထုတ်လုပ်မှုနှင့် ဘဝကဏ္ဍအားလုံးအတွက် အကာအကွယ်ပေးခြင်း။

အသုံးပြုမှုအခြေအနေများ

1. ပုံမှန်လည်ပတ်မှုအခြေအနေများ

- ပတ်ဝန်းကျင် အပူချိန် : -25 ℃ မှ + 40 ℃ ၊ တရုတ် နှင့် အခြား ဒေသ အများစု ၏ ရာသီဥတု အခြေအနေ အတွက် သင့်လျော်သည် ။
- အမြင့်ပေ- မီတာ 2000 ထက်မပိုဘဲ၊ မြို့အများစုနှင့် စက်မှုဇုန်များအတွက် သင့်လျော်သည်။
- စိုထိုင်းဆ- နေ့စဉ်ပျမ်းမျှ နှိုင်းရစိုထိုင်းဆ < 95%, လစဉ်ပျမ်းမျှ နှိုင်းရစိုထိုင်းဆ < 90%; နေ့စဉ်ပျမ်းမျှအငွေ့ ဖိအား ≤2.2kPa၊ လစဉ်ပျမ်းမျှအငွေ့ဖိအား ≤1.8kPa၊ စိုစွတ်သောပတ်ဝန်းကျင်တွင် တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေသည်။

2. အထူးလည်ပတ်မှုအခြေအနေများ

အမျိုးသားစံနှုန်း GB/T11022-1999 အရ "ဗို့အားမြင့် Switchgear အတွက် ဘုံနည်းပညာလိုအပ်ချက်များနှင့်၊ Controlgear Standards၊ switchgear သည် ပုံမှန်လည်ပတ်မှုအခြေအနေအောက်တွင် လည်ပတ်သင့်သည်။ အသုံးပြုသူရဲ့ လည်ပတ်မှု ရှိရင် အခြေအနေများသည် ပုံမှန်အခြေအနေများနှင့် မကိုက်ညီပါ (ဥပမာ- တပ်ဆင်သည့်အမြင့်ပေ 2000 မီတာ၊ ပတ်ဝန်းကျင်အပူချိန်၊ ပုံမှန်ကန့်သတ်ချက်ထက် မြင့်မားသော စိုထိုင်းဆများ ငွေ့ရည်ဖွဲ့မှုဖြစ်စေသော စသည်ဖြင့်) ပညာရှင်နှင့် တိုင်ပင်ရန် လိုအပ်ပါသည်။ ထုတ်လုပ်သူ Usune သည် သဘောတူညီမှုတစ်ခုရရှိရန်နှင့် စက်ပစ္စည်းများ၏ ဘေးကင်းပြီး တည်ငြိမ်သောလည်ပတ်မှုကို သေချာစေရန်အတွက် ကြိုတင်ဆောင်ရွက်ပါ။

ဖွဲ့စည်းတည်ဆောက်ပုံအင်္ဂါရပ်များ

1. Integrated Insulation Structure- အပေါ်နှင့်အောက် အခွံများကို epoxy resin ဖြင့် ဆေးထိုးပုံသွင်းထားပြီး၊ အလုံပိတ်၊ ဓာတ်ငွေ့အပြည့်ရှိသော အတွင်းခန်း။ ၎င်းသည် အလွန်ကောင်းမွန်သော insulation နှင့် corrosion resistance ကို ထိထိရောက်ရောက် ပံ့ပိုးပေးပါသည်။ အတွင်းပိုင်းအစိတ်အပိုင်းများကို ပြင်ပပတ်ဝန်းကျင်မှ ခွဲထုတ်ပြီး တည်ငြိမ်သောလည်ပတ်မှုကို သေချာစေသည်။

2. Three-Position Operating Mode- ဘုံရွေ့လျားသော အဆက်အသွယ်သည် လည်ပတ်ပြီး လည်ပတ်မှု အခြေအနေ သုံးခုကို တဖြည်းဖြည်း ပြီးမြောက်စေသည်- "အပိတ်" "အဖွင့်" နှင့် "မြေပြင်"။ ရာထူးများကို ရှင်းရှင်းလင်းလင်းသတ်မှတ်ထားပြီး ကူးပြောင်းခြင်းသည် ယုံကြည်စိတ်ချရပြီး လွဲမှားစွာလုပ်ဆောင်ခြင်းလည်းဖြစ်သည်။ ထိထိရောက်ရောက် တားဆီးနိုင်ခဲ့သည်။

3. Dual Operating Mechanisms- အခြေခံ manual စပရိန်တင်သည့် လည်ပတ်မှု ယန္တရားတစ်ခု ပါဝင်ပြီး စိတ်ကြိုက်ရွေးချယ်နိုင်သည် အဝေးထိန်းခလုတ်အတွက် လျှပ်စစ်အပိတ်/အဖွင့် လုပ်ဆောင်ချက်။ အသုံးပြုသူများသည် ၎င်းတို့၏ လိုအပ်ချက်အလိုက် ရွေးချယ်နိုင်စေခြင်း၊ လည်ပတ်မှုစွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးခြင်း။

4. Intelligent Monitoring- ယန္တရားသေတ္တာ၏အရှေ့ဘက်တွင် SF6 ဖိအားတိုင်းကိရိယာနှင့် အနေအထားတစ်ခု တပ်ဆင်ထားသည်။ ညွှန်ပြချက်။ ဖိအားတိုင်းကိရိယာသည် SF6 ဖိအားပြောင်းလဲမှုများကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်စစ်ဆေးပြီး တည်နေရာညွှန်ပြချက်သည် တိုက်ရိုက်ဖြစ်သည်။ ရွေ့လျားနေသောအဆက်အသွယ် drive shaft နှင့်ချိတ်ဆက်သည်၊ ရွေ့လျားအဆက်အသွယ်၏အလုပ်လုပ်ပုံကိုလုံးဝယုံကြည်စိတ်ချရသောညွှန်ပြချက်သေချာစေသည် ရာထူး။

5. ဘေးကင်းရေးကာကွယ်မှု- ဖိအားသက်သာရာ လွတ်မြောက်သည့်ကိရိယာသည် ဘူးခွံ၏နောက်ဘက်တွင် ရှိသည်။ မတော်တဆမှုတစ်ခုဖြစ်ပွားသောအခါ arc-extinguishing chamber တွင် high pressure ထုတ်ပေးသည်၊ overpressure gas သည် ထုတ်လွှတ်မှုမှတဆင့် ကွဲထွက်နိုင်သည်။ စက်ပစ္စည်းကို နောက်သို့ပြန်ထုတ်ပြီး ရှေ့သို့ထုတ်လွှတ်ခြင်းကို တားဆီးကာ အော်ပရေတာများ၏ ဘေးကင်းမှုကို အာမခံပါသည်။

6. ယုံကြည်စိတ်ချရသော သော့ခတ်ခြင်း- ဝန်ခလုတ်နှင့် မြေပြင်ကြားတွင် ယုံကြည်စိတ်ချရသော စက်ပိုင်းဆိုင်ရာ သော့ခတ်မှုများကို ပံ့ပိုးပေးသည် switch နှင့် grounding switch နှင့် front door (Cabinet power distribution အတွက်) အကြား တင်းကြပ်စွာ တားဆီးခြင်း။ အလွဲသုံးစားလုပ်ခြင်းနှင့် စက်ကိရိယာများ လည်ပတ်မှုဘေးကင်းရေးတို့ကို ပိုမိုမြှင့်တင်ပေးခြင်း။

7. တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်- အထူးတက်ကြွပြီး တည်ငြိမ်သောတံဆိပ်ခတ်ခြင်းဒီဇိုင်းကိုအသုံးပြုခြင်းဖြင့် ယုံကြည်စိတ်ချရသောတံဆိပ်ခတ်ခြင်းကိုသေချာစေသည်။ Usune ၏ တင်းကျပ်သော တံဆိပ်ခတ်ခြင်း လုပ်ငန်းစဉ်သည် စက်မှုလုပ်ငန်းစံနှုန်းများထက် အဆပေါင်းများစွာ လျော့နည်းကာ နှစ်စဉ် ယိုစိမ့်မှုနှုန်းကို သေချာစေပြီး စက်ပစ္စည်းများကို တားဆီးပေးသည်။ SF6 ဓာတ်ငွေ့ယိုစိမ့်မှုကြောင့် ပျက်ကွက်ခြင်း။

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

လက်တွေ့အသုံးချမှုကိစ္စများ

Case 1- တရုတ်မြို့ပြလူနေဧရိယာတွင် ဓာတ်အားဖြန့်ဖြူးရေးစီမံကိန်း

တရုတ်နိုင်ငံ အရှေ့ပိုင်းရှိ ကြီးမားသော လူနေရပ်ကွက်တွင် အိမ်ခြေ ၂၀၀၀ ကျော်နှင့် အထပ်မြင့် အဆောက်အအုံ ၃၀ ပါဝင်သည်။ ဓာတ်အားလိုအပ်ချက် 800kW။ အစပိုင်းတွင် သာမန်ဝန်ခလုတ်များကို အသုံးပြုခဲ့ပြီး ညံ့ဖျင်းခြင်းကဲ့သို့သော ပြဿနာများကို မကြာခဏ တွေ့ကြုံခဲ့ရသည်။ တံဆိပ်ခတ်ခြင်း၊ မတည်မငြိမ်လည်ပတ်ခြင်းနှင့် ခလုတ်တိုက်ခြင်းတို့ကြောင့် နေထိုင်သူများ၏ ပုံမှန်ဓာတ်အားရရှိမှုကို ထိခိုက်စေပါသည်။ နောက်ပိုင်း မျိုးစုံကို နှိုင်းယှဥ်ပါ။ ပေးသွင်းသူများ၊ ပိုင်ဆိုင်မှုစီမံခန့်ခွဲမှုကုမ္ပဏီသည် Usune FLN36-12D Sf6 Load Breaker Switch ကို core power အဖြစ် ရွေးချယ်ခဲ့သည်။ ဖြန့်ဖြူးမှုထိန်းချုပ်ရေးကိရိယာများ။

Case Study 2- ကြီးမားသော လေဆိပ် လျှပ်စစ်ဓာတ်အား ပေးဝေမှု ကာကွယ်ရေး စီမံကိန်း တရုတ်နိုင်ငံ တောင်ပိုင်းရှိ အဓိက အပြည်ပြည်ဆိုင်ရာ လေဆိပ်တစ်ခု ရှိသည်။ ပါဝါထောက်ပံ့မှု တည်ငြိမ်မှုနှင့် လုံခြုံရေးအတွက် အလွန်မြင့်မားသော လိုအပ်ချက်များ။ လျှပ်စစ်မီး ပြတ်တောက်ခြင်းများကို စိုးရိမ်ရသဖြင့် ခွင့်မပြုပါ။ terminal building နှင့် navigation control room ကဲ့သို့သော နေရာများ။ လေဆိပ်တွင် Usune FLRN36-12D Sf6 Load ကို ရွေးချယ်ထားသည်။ Breaker Switches များကို ဓာတ်အားခွဲရုံများတွင် တပ်ဆင်ခြင်းအတွက် လိုင်းများထိန်းချုပ်ခြင်းနှင့် ကာကွယ်ခြင်းအတွက် အရေးကြီးပါသည်။ ဒေသများ။

အမှတ်တံဆိပ်ကတိကဝတ်

တရုတ်နိုင်ငံရှိ ဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းများကို ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူတစ်ဦးအနေဖြင့် Usune သည် ကမ္ဘာလုံးဆိုင်ရာပံ့ပိုးကူညီမှုပေးရန် ကတိပြုပါသည်။ အရည်အသွေးမြင့်၊ ယုံကြည်စိတ်ချရပြီး Sf6 Load Breaker Switch ထုတ်ကုန်များဖြင့် သုံးစွဲသူများ။ ကျွန်ုပ်တို့၏စက်ရုံသည် အဆင့်မြင့်ထုတ်လုပ်မှုကို ဂုဏ်ယူပါသည်။ စက်ပစ္စည်းများနှင့် တင်းကျပ်သော အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်။ ကုန်ကြမ်းဝယ်ယူမှုမှ ကုန်ပစ္စည်းပေးပို့ခြင်းအထိ၊ အဆင့်တိုင်း ထုတ်ကုန်အရည်အသွေးကိုသေချာစေရန် တင်းကျပ်သောစမ်းသပ်မှုပြုလုပ်သည်။ ယုံကြည်စိတ်ချရသော ပေးသွင်းသူတစ်ဦးအနေဖြင့် ကျွန်ုပ်တို့သည် စွမ်းဆောင်ရည်မြင့်မားရုံသာမက ပံ့ပိုးပေးပါသည်။ ထုတ်ကုန်များသာမက ပြီးပြည့်စုံသော ရောင်းချမှုကြိုတင် ညှိနှိုင်းမှု၊ ဆိုက်တွင် တပ်ဆင်ခြင်း၊ ကော်မရှင်ပေးခြင်းနှင့် အရောင်းအပြီးတွင်လည်း၊ ပြုပြင်ထိန်းသိမ်းခြင်းဝန်ဆောင်မှုများ ၊ အသုံးပြုသူများ လည်ပတ်နေစဉ်အတွင်း ကြုံတွေ့ရနိုင်သည့် စိုးရိမ်မှုများကို ဖယ်ရှားပေးပါသည်။
