110kv 126kv Disconnect Switch Isolator

Zhejiang Usune Electric Co., Ltd. သည် ဒီဇိုင်း၊ သုတေသနအတွက် ရည်စူးထားသော ပရော်ဖက်ရှင်နယ် ဗို့အားမြင့်လျှပ်စစ်လုပ်ငန်းတစ်ခုဖြစ်သည်။ ဖွံ့ဖြိုးတိုးတက်မှု၊ စက်ရုံထုတ်လုပ်မှုနှင့် 12kV မှ 245kV အတွင်းပိုင်းနှင့် ပြင်ပဗို့အားမြင့် စက်ကိရိယာများ ကမ္ဘာလုံးဆိုင်ရာ ရောင်းချမှုများ။ ၎င်း၏ အဓိကထုတ်ကုန်များတွင် ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာများ၊ SF6 ဆားကစ်ဘရိတ်ကာများ၊ အဆက်ဖြတ်သည့်ခလုတ်များ၊ ဝန်ခလုတ်များနှင့် GW4 တို့ ပါဝင်သည် စီးရီး 110kv 126kv Disconnect Switch Isolator ။ ကုမ္ပဏီသည် ခေတ်မီသော ထုတ်လုပ်မှုပစ္စည်းများကို အသုံးချကာ ပြင်းထန်သော စမ်းသပ်မှုဖြစ်သည်။ လုပ်ငန်းစဉ်များ၊ စံချိန်စံညွှန်းမီ ပစ္စည်းရွေးချယ်မှု၊ လက်ရာမြောက်သော လက်မှုပညာနှင့် ပြီးပြည့်စုံသော အရည်အသွေး စီမံခန့်ခွဲမှုစနစ်ဆီသို့ ထုတ်ကုန်အရည်အသွေးအတွက် ခိုင်မာသောအခြေခံအုတ်မြစ်ချပါ။

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

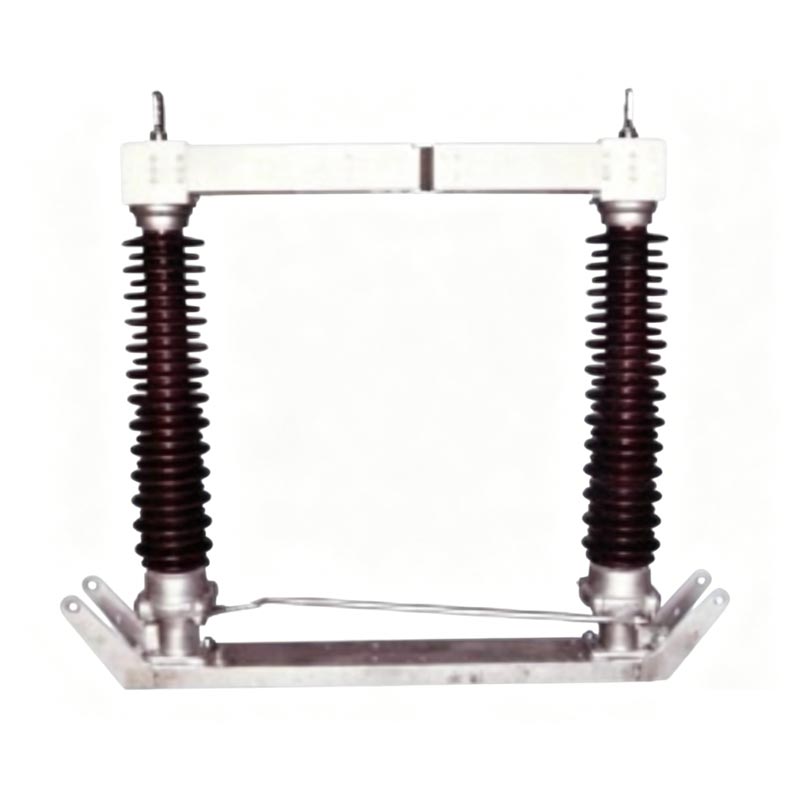

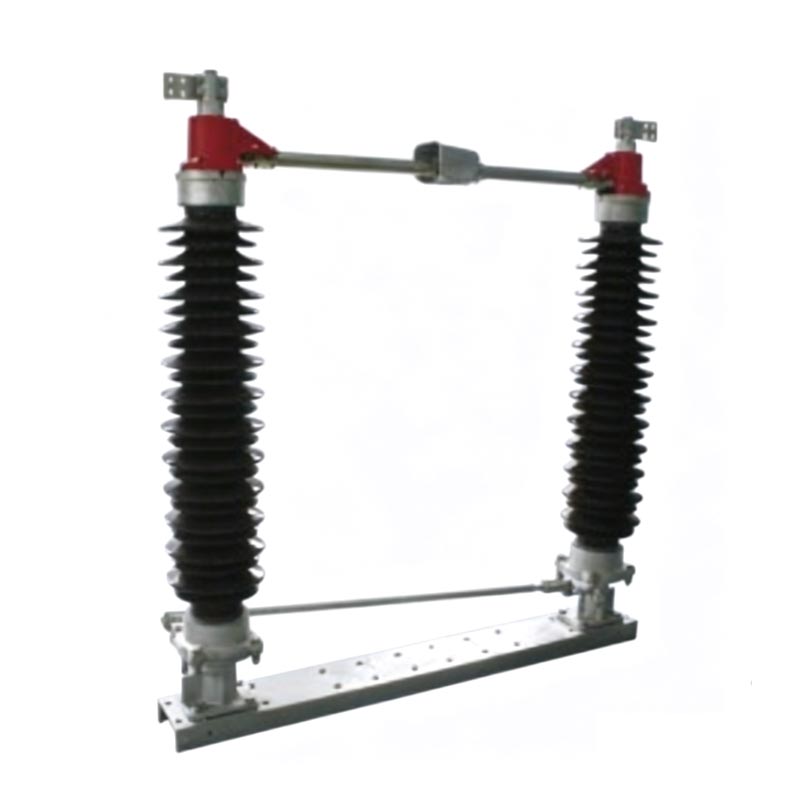

Usune GW4 စီးရီးပြင်ပဗို့အားမြင့် ချိတ်ဆက်မှုဖြတ်တောက်မှုခလုတ်သည် 110kV နှင့် 126kV ပါဝါရှိ စက်ပစ္စည်းအစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ စနစ်များ။ ဝန်မရှိသောအခြေအနေများအောက်တွင် circuit switching အတွက် အဓိကအားဖြင့်၊ မြင်သာသော isolation clearance ကိုပေးဆောင်သည်။ စက်ကိရိယာများ ပြုပြင်ထိန်းသိမ်းခြင်းနှင့် အော်ပရေတာဘေးကင်းရေးတို့ကို သေချာစေခြင်း။ 110kv 126kv ၏ လျှပ်စစ်နှင့် စက်ပိုင်းဆိုင်ရာ စွမ်းဆောင်ရည် Disconnect Switch Isolator သည် နိုင်ငံတော်စံနှုန်း GB1985 "AC High-Voltage Disconnect Switches များနှင့် အပြည့်အဝ ကိုက်ညီသည် Grounding Switches၊ DL486 "AC High-Voltage Disconnect Switch Ordering Technical Conditions" နှင့် IEC နိုင်ငံတကာ စံနှုန်းများ။

ဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ-

1. ဖွဲ့စည်းပုံအမျိုးအစား- နှစ်ထပ်ကော်လံတစ်ခုတည်း-ဝင်ရိုးစွန်းဖွဲ့စည်းပုံ၊ တိုင်သုံးခုကို ရှပ်တစ်ခုမှတစ်ဆင့် စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်ထားသည်။ synchronous လုပ်ဆောင်မှု။
2. Core အစိတ်အပိုင်းများ- ခိုင်မာသောအခြေခံ၊ မြင့်မားသောလျှပ်ကာကြွေတိုင်များနှင့် တိကျသောလျှပ်ကူးစနစ်ဖြင့်ဖွဲ့စည်းထားသည်။
3. လည်ပတ်မှုယန္တရား- တိုင်တစ်ခုစီတွင် ဝက်ဝံပေါ်တွင်တပ်ဆင်ထားသော ကြွေတိုင်နှစ်တိုင်ပါရှိသည်။ conductive switch ကို ပိုင်းခြားထားပါတယ်။ synchronous အဖွင့်ကိုရရှိရန် ချိတ်ဆက်မှုယန္တရားမှတဆင့် အလျားလိုက် 91° လှည့်ပေးသော နှစ်ပိုင်းသို့၊ တူညီသောဦးတည်ချက်၌ပိတ်။
4. အဆက်အသွယ်ပွိုင့်- ကြွေတိုင်နှစ်ခုကြားတွင် တည်ရှိပြီး တည်ငြိမ်သောအဆက်အသွယ်နှင့် အလွန်နည်းသော ခံနိုင်ရည်ရှိမှုကို သေချာစေသည်။

နည်းပညာဆိုင်ရာ အားသာချက်များ-

1. လိုက်လျောညီထွေရှိပြီး ယုံကြည်စိတ်ချရသော- နိုင်ငံတော်နှင့် IEC စံနှုန်းများကို အပြည့်အဝလိုက်နာပြီး တည်ငြိမ်သောစွမ်းဆောင်ရည်နှင့် တာရှည်ခံမှုကို ပေးဆောင်သည်။ ဝန်ဆောင်မှုဘဝ။
2. Excellent insulation- အရည်အသွေးမြင့် ကြွေတိုင်များ သည် မြင့်မားသော insulation strength နှင့် အလွန်ကောင်းမွန်သော လေထုညစ်ညမ်းမှုကို ဆန့်ကျင်ပေးသည် နှင့် anti-flashover စွမ်းဆောင်ရည်။
3. ချောမွေ့သောလည်ပတ်မှု- တိကျသောချိတ်ဆက်မှုယန္တရားသည် အနည်းငယ်မျှသာစက်ပိုင်းဆိုင်ရာဝတ်ဆင်မှုဖြင့် ပြောင်းလွယ်ပြင်လွယ်နှင့် ချောမွေ့သောလည်ပတ်မှုကိုသေချာစေသည်။
4. သက်တောင့်သက်သာ တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်း- ကျစ်လျစ်ပြီး ကျိုးကြောင်းဆီလျော်သော ဖွဲ့စည်းပုံ၊ ဆိုဒ်တွင် တပ်ဆင်ရလွယ်ကူပြီး အနည်းဆုံး ပြုပြင်ထိန်းသိမ်းမှု။
5. ခိုင်ခံ့သောပတ်ဝန်းကျင်လိုက်လျောညီထွေရှိမှု- မြင့်မားသော၊ ညစ်ညမ်းမှုနှင့် အပါအဝင် ပြင်ပရာသီဥတုများအတွက် သင့်လျော်သည်။ ကမ်းရိုးတန်းဒေသများ။

Real-world Application Case

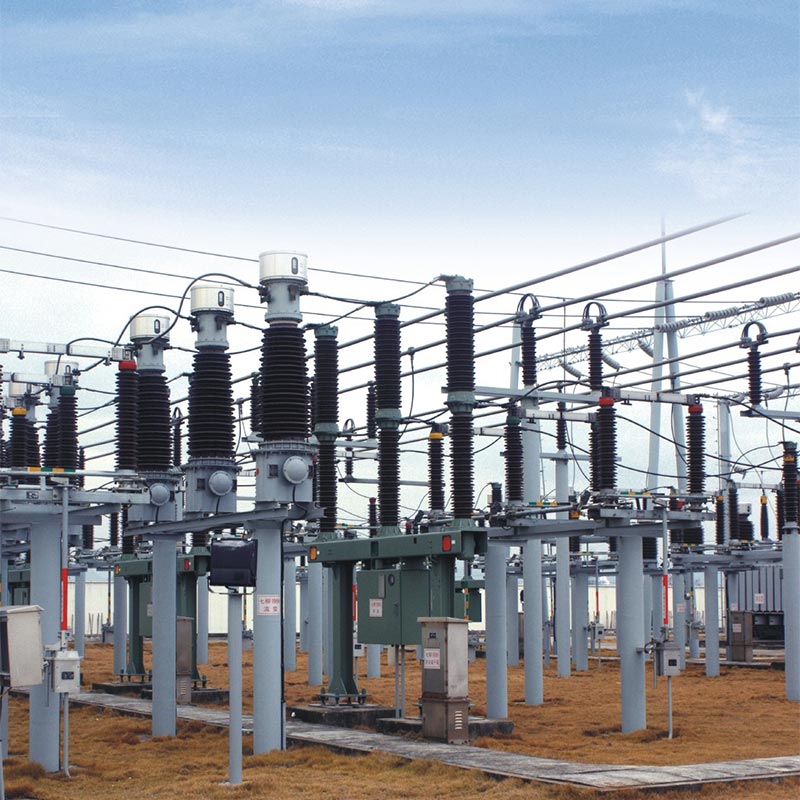

1. စီမံကိန်းအမည်- အရှေ့တရုတ် 110kV မြို့ပြဓာတ်အားခွဲရုံ အဆင့်မြှင့်တင်ရေး စီမံကိန်း
2. တည်နေရာ: Zhejiang ပြည်နယ်၊ တရုတ်နိုင်ငံ
3. အချိန်- 2024-2025
4. အသေးစိတ်အချက်များ- Usune သည် ဤအဓိကမြို့ပြဓာတ်အားလိုင်းအဆင့်မြှင့်တင်မှုပရောဂျက်အတွက် 36 GW4-126kV ချိတ်ဆက်မှုဖြတ်တောက်ရန် ခလုတ်များကို Usune ပေးထားသည်။ 20 စတုရန်းကီလိုမီတာစီးပွားရေးနှင့်လူနေအိမ်ဧရိယာ၏လျှပ်စစ်ထောက်ပံ့ရေးယုံကြည်စိတ်ချရ။
5. လည်ပတ်ဆောင်ရွက်မှု- တပ်ဆင်ခြင်းနှင့် ခန့်အပ်ခြင်းတို့ကို ၄၅ ရက်အတွင်း အောင်မြင်စွာ ပြီးမြောက်ခဲ့ပါသည်။ တည်ငြိမ်သည်။ အပူလွန်ကဲခြင်း သို့မဟုတ် ထိတွေ့မှု ညံ့ဖျင်းခြင်းမရှိဘဲ 2025 ခုနှစ်တွင် အမြင့်ဆုံးနွေရာသီဝန်ဆောင်မှု (1.2 ဆ rated လက်ရှိ) အောက်တွင် လုပ်ဆောင်ချက်ကို အောင်မြင်ခဲ့သည်။ ကိစ္စများ။ နှစ်စဉ် ကာရံခြင်းနှင့် စက်ပိုင်းဆိုင်ရာ စစ်ဆေးခြင်းများတွင် ချို့ယွင်းချက် လုံးဝမရှိသည်ကို တွေ့ရှိခဲ့သည်။ ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ လုပ်ငန်းတာဝန်များကို လျှော့ချခဲ့သည်။ 40% သည် ယခင် switches များနှင့်နှိုင်းယှဉ်ပါက၊ ဓာတ်အားခွဲရုံပြုပြင်ထိန်းသိမ်းမှုဘေးကင်းမှုကိုသိသိသာသာတိုးတက်စေသည်။
6. ဝယ်ယူသူ တုံ့ပြန်ချက်- "Usune ချိတ်ဆက်မှု ဖြတ်တောက်ထားသော ခလုတ်များသည် ဓာတ်အားခွဲရုံ၏ ဘေးကင်းမှုနှင့် ထိရောက်မှုကို သိသိသာသာ တိုးတက်စေပါသည်။ စစ်ဆင်ရေး။ သူတို့ရဲ့ အရည်အသွေးနဲ့ တည်ငြိမ်မှုက ထူးခြားပါတယ်။ ကျွန်ုပ်တို့ နှစ်သက်ရာ ပေးသွင်းသူအဖြစ် Usune ကို ဆက်လက်ရွေးချယ်သွားပါမည်။"

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

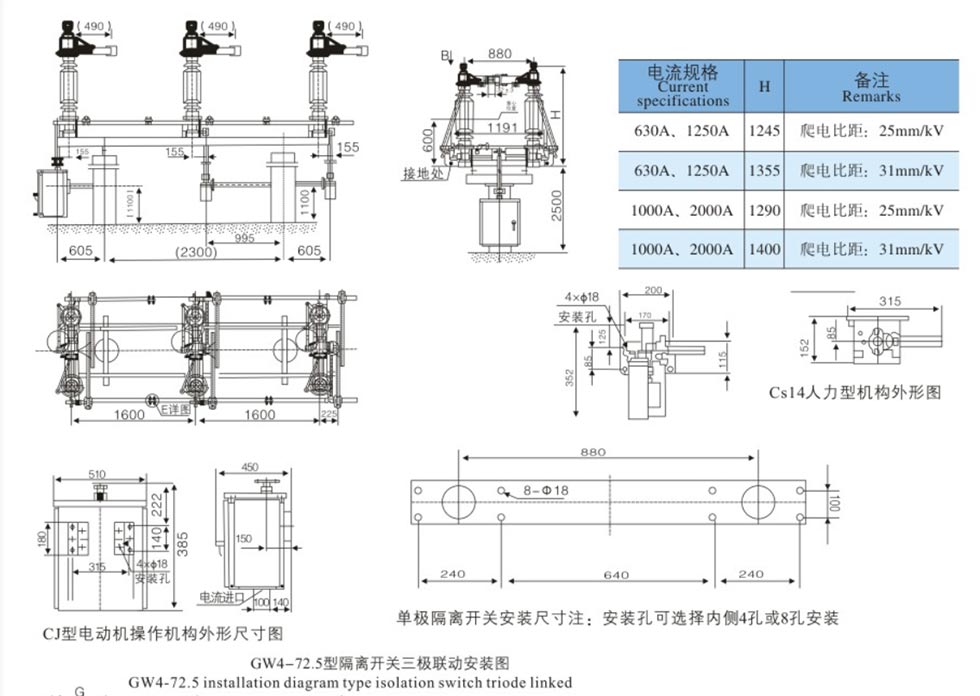

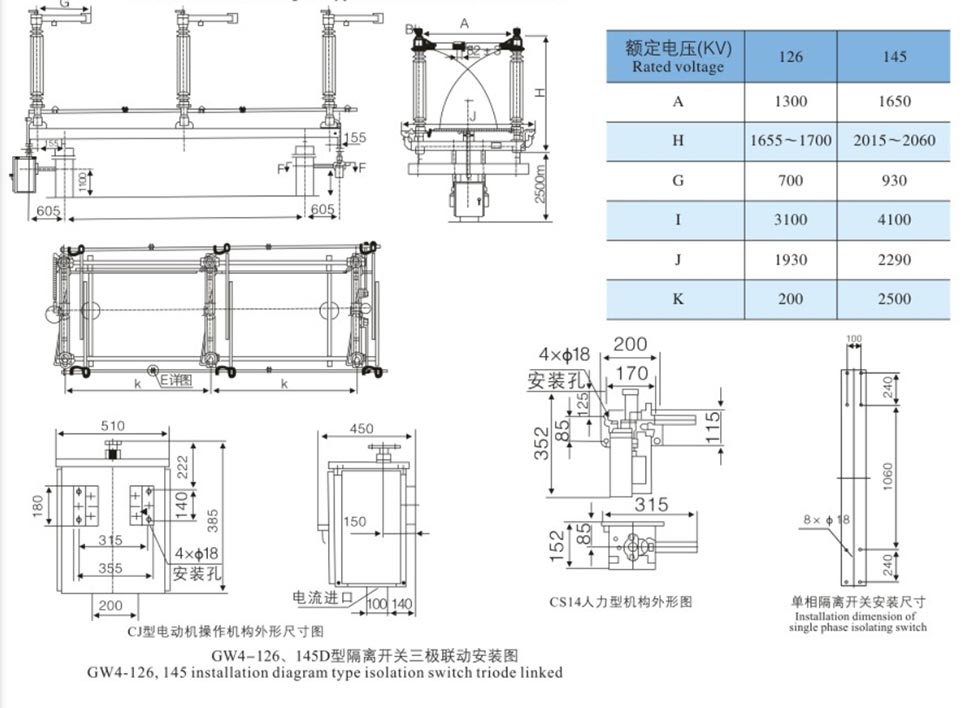

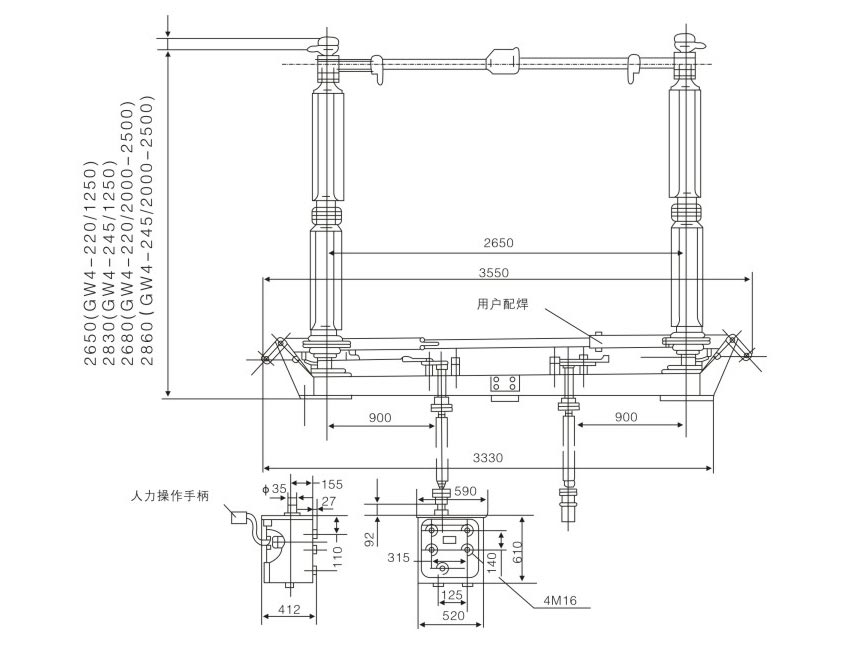

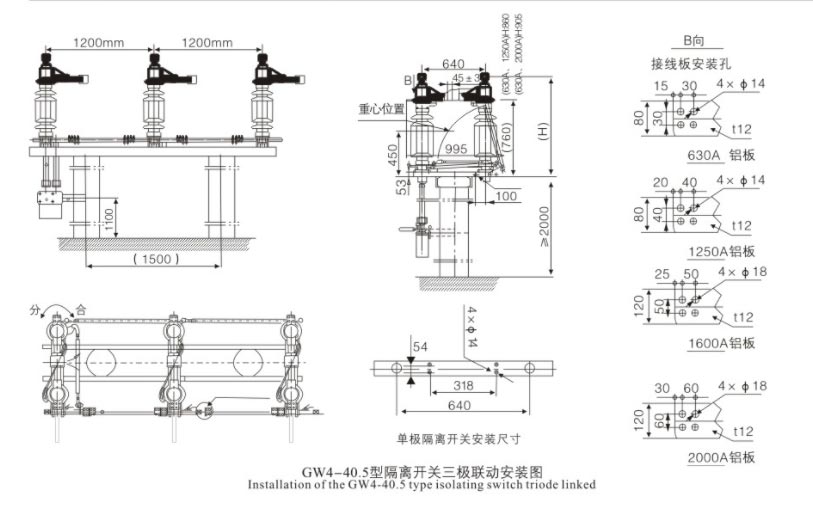

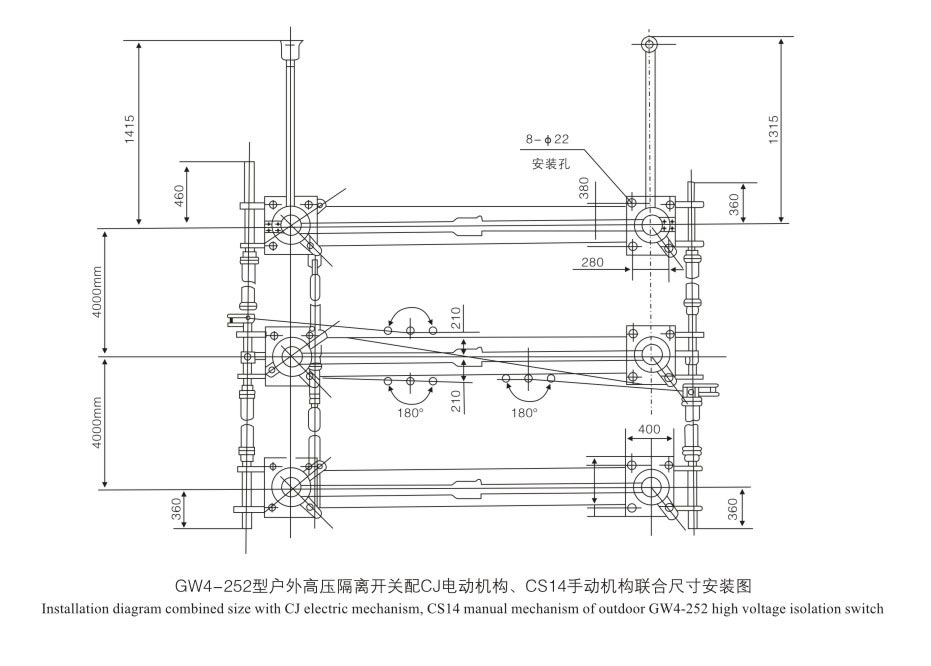

ပြင်ပအတိုင်းအတာများ

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- GW4 စီးရီး 110kV 126kV Disconnect Switch Isolator သည် load current သို့မဟုတ် short-circuit current ကို အနှောင့်အယှက်ပေးနိုင်ပါသလား။

နံပါတ်- 110kv 126kv Disconnect Switch Isolatores များသည် ဝန်မရှိသောအခြေအနေအောက်တွင် circuit switching အတွက်သာ ဒီဇိုင်းထုတ်ထားပါသည်။ ဗို့အားနှင့်အတူ။ ၎င်းတို့ကို circuit breakers များနှင့် တွဲဖက်အသုံးပြုရပါမည်။ မလည်ပတ်ခင်မှာ ဆားကစ်ဖြစ်ရမယ်။ ချိတ်ဆက်မှုဖြတ်တောက်ခြင်းခလုတ်ကို မလည်ပတ်မီ စွမ်းအင်ပြတ်တောက်ကြောင်း သေချာစေရန် circuit breaker ကိုအသုံးပြု၍ ချိတ်ဆက်မှုကို ဖြတ်တောက်ထားသည်။

Q2- ဤထုတ်ကုန်အတွက် မည်သည့်ပတ်ဝန်းကျင်အခြေအနေများနှင့် သင့်လျော်သနည်း။

A: ၎င်းသည် အောက်ပါပတ်ဝန်းကျင်များတွင် တည်ငြိမ်စွာလည်ပတ်နိုင်သည်- ပတ်ဝန်းကျင်အပူချိန် -30 မှ +40 ℃; အမြင့်ပေ ≤2000m (ပိုမြင့်သည်။ အမြင့်မော်ဒယ်များတောင်းဆိုမှုအပေါ်စိတ်ကြိုက်နိုင်ပါတယ်); လေထုညစ်ညမ်းမှုအဆင့်သည် ယေဘုယျမှ အလယ်အလတ်မှ လေးလံသော လေထုညစ်ညမ်းမှု (ညစ်ညမ်းမှုကိုခံနိုင်ရည်ရှိသောမော်ဒယ်များရရှိနိုင်ပါသည်); လေတိုက်နှုန်း ≤35m/s; ငလျင်ပြင်းအား ≤8 ဒီဂရီ

နိဂုံး

ဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းများ၏ ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် Usune Electric ၏ GW4 စီးရီး 110kv 126kv Disconnect Switch Isolator Isolators များသည် အဆင့်မြင့် ဒီဇိုင်း၊ အရည်အသွေးမြင့် ပစ္စည်းများနှင့် တိကျစွာ ပေါင်းစပ်ထုတ်လုပ်ခြင်း၊ ဓာတ်အားပေးစက်ရုံများ၊ ဓာတ်အားခွဲရုံများနှင့် စက်မှုလုပ်ငန်းကြီးများအတွက် စံပြရွေးချယ်မှုဖြစ်စေသည်။ လုံခြုံအောင် ဆောင်ရွက်ပေးကြတယ်၊ ယုံကြည်စိတ်ချရပြီး ကြာရှည်ခံသော လျှပ်စစ်အထီးကျန်မှုကို ကာကွယ်ပေးခြင်း။ ပြည့်စုံသော အရည်အသွေးစနစ်နှင့် ရင့်ကျက်သောနယ်ပယ်ကို အခြေခံထားသည်။ စွမ်းဆောင်ရည်၊ Usune သည် ကမ္ဘာတစ်ဝှမ်းရှိ အမျိုးမျိုးသော အရေးပါသော လျှပ်စစ်စွမ်းအင်ဆိုင်ရာ အခြေခံအဆောက်အဦ ပရောဂျက်များကို ပံ့ပိုးကူညီရန် သန္နိဋ္ဌာန်ချထားပါသည်။
