High Voltage Disconnector

ထရန်စဖော်မာ ကြားနေမြေပြင်စနစ်များအတွက် Usune GW8 နှင့် GW13 စီးရီး မြင့်မားသော ဗို့အားဖြုတ်စက်များသည် ပြင်ပဗို့အားမြင့်များဖြစ်သည် transformer neutral point grounding စနစ်များအတွက် အထူးထုတ်လုပ်ထားသော လျှပ်စစ်ပစ္စည်းများ။ 50Hz/60Hz AC အတွက် သင့်လျော်သည်။ စနစ်များကို 40.5kV၊ 72kV နှင့် 110kV ဗို့အားသတ်မှတ်ချက်များဖြင့် ရရှိနိုင်ပါသည်။ ၎င်းတို့၏ အဓိကလုပ်ဆောင်ချက်မှာ ဘေးကင်းစွာ ကူးပြောင်းရန်ဖြစ်သည်။ ဝန်မရှိသောအခြေအနေအောက်တွင် transformer neutral point ချိတ်ဆက်မှုအခြေအနေ၊ ပါဝါအတွက်ဘေးကင်းရေးလိုအပ်ချက်များနှင့်ကိုက်ညီသည်။ စနစ်လည်ပတ်မှုမုဒ်ပြောင်းခြင်းနှင့် စက်ကိရိယာထိန်းသိမ်းခြင်း။

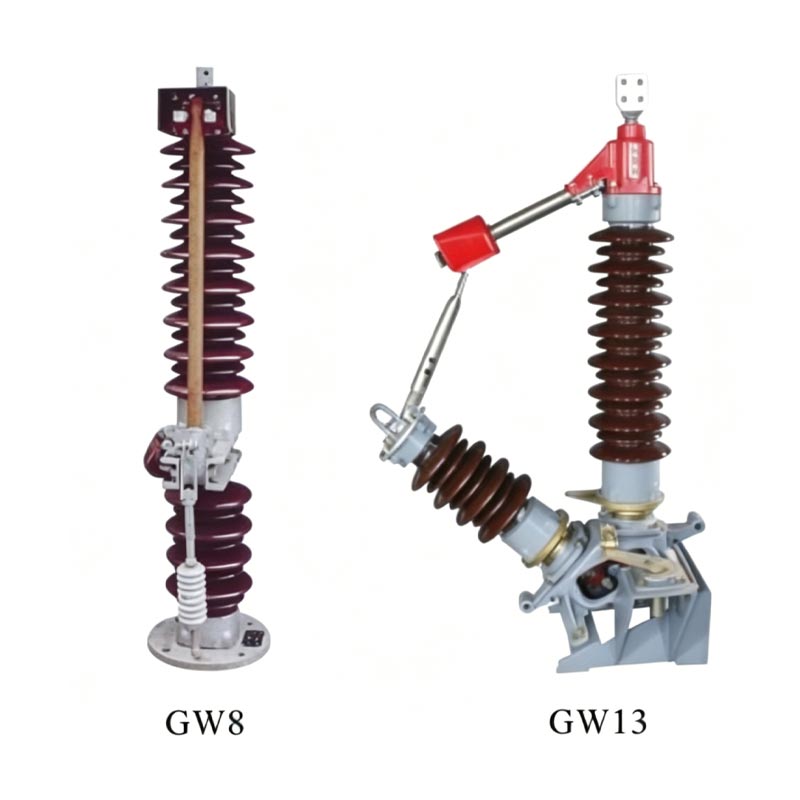

ထုတ်ကုန်မော်ဒယ်များနှင့် လည်ပတ်မှု ယန္တရားများ

1. GW8 စီးရီး- CJ-type လျှပ်စစ်လည်ပတ်မှုယန္တရား သို့မဟုတ် CS8-အမျိုးအစား လက်စွဲလည်ပတ်မှုယန္တရား တပ်ဆင်ထားနိုင်သည်၊ သမားရိုးကျ ဓာတ်အားခွဲရုံများတွင် neutral point grounding အခြေအနေများအတွက် သင့်လျော်သည်။

2. GW13 စီးရီး- CJ-type လျှပ်စစ်လည်ပတ်မှုယန္တရား သို့မဟုတ် CS14-အမျိုးအစားလက်စွဲစာအုပ်ဖြင့် တပ်ဆင်နိုင်သည်။ ယန္တရားသည် ပိုမိုပြောင်းလွယ်ပြင်လွယ်လည်ပတ်မှုနှင့် ပိုမိုယုံကြည်စိတ်ချရမှုကို ပေးဆောင်သည်။

ထုတ်ကုန်ဖွဲ့စည်းပုံ

GW8 နှင့် GW13 စီးရီးများသည် မြင့်မားသောဗို့အားဖြတ်တောက်ပြီး Transformer ကြားနေမြေပြင်စနစ်များအတွက် single-pole ကိုအသုံးပြုသည်။ ဖွဲ့စည်းတည်ဆောက်ပုံ၊ အဓိကအားဖြင့် တိုင်ကိုယ်ထည်နှင့် လည်ပတ်ယန္တရားတစ်ခုတို့ ပါဝင်သည်။

1. ဝင်ရိုးစွန်း ကိုယ်ထည်

အောက်ခံ၊ လျှပ်ကာပစ္စည်း၊ လျှပ်ကူးလက်တံ၊ အဆက်အသွယ်များ စသည်တို့ ပါဝင်ပါသည်။ ပို့စ်လျှပ်ကာသည် ယုံကြည်စိတ်ချရသော လျှပ်စစ်ကို ပေးဆောင်သည်။ လျှပ်ကာ၊ လျှပ်ကူးလက်တံနှင့် အဆက်အသွယ်များသည် ပင်မလျှပ်ကူးပတ်လမ်းကို ဖွဲ့စည်းကြပြီး အခြေခံသည် တည်ငြိမ်မှုကို သေချာစေသည်။ တပ်ဆင်ခြင်း။

2. Operating Mechanism

ချိတ်ဆက်မှုမှတစ်ဆင့် လှည့်ပတ်ရန် လျှပ်ကူးလက်တံအား မောင်းနှင်ပေးကာ ချိတ်ဆက်ကိရိယာ၏ အဖွင့်နှင့် အပိတ်လုပ်ဆောင်ချက်ကို သိရှိနားလည်စေသည် ပြောင်း။ တိကျသောနေရာချထားခြင်းနှင့် တည်ငြိမ်သောလည်ပတ်မှုကို ဖွင့်ပြီးနောက် ရှင်းလင်းပြီး ယုံကြည်စိတ်ချရသော ချိတ်ဆက်မှုပြတ်တောက်မှုကို သေချာစေသည်။

ထုတ်ကုန်အင်္ဂါရပ်များနှင့် အားသာချက်များ

1. မြင့်မားသောဘေးကင်းရေးစွမ်းဆောင်ရည်

အရည်အသွေးမြင့် လျှပ်ကာပစ္စည်းများနှင့် တိကျသော ဆက်သွယ်မှုပုံစံကို အသုံးပြု၍ အလွန်ကောင်းမွန်သော ကာရံအားနှင့် arc-extinguishing စွမ်းဆောင်ရည်၊ ဘေးကင်းသော load switching ကိုသေချာစေသည်။

2. ပြောင်းလွယ်ပြင်လွယ် လည်ပတ်မှု

အလိုအလျောက်ထိန်းချုပ်မှုနှင့် ဆိုက်အတွင်းလက်စွဲလုပ်ဆောင်မှုတို့ကို လိုက်လျောညီထွေဖြစ်အောင် လျှပ်စစ်နှင့် လက်စွဲလုပ်ဆောင်မှုမုဒ်နှစ်ခုလုံးကို ပံ့ပိုးပေးသည်။ မတူညီသောအခြေအနေများအတွက် လိုအပ်ချက်များ။

3. ခိုင်မာသောပတ်ဝန်းကျင်အလိုက်လိုက်လျောညီထွေရှိမှု

ပြင်ပအသုံးပြုမှုအတွက် အထူးဒီဇိုင်းထုတ်ထားပြီး မြင့်မားသောအပူချိန်၊ စိုထိုင်းဆ၊ ချေးနှင့် လေထုညစ်ညမ်းမှုကို ခံနိုင်ရည်ရှိသည်။ ကြမ်းတမ်းသောပြင်ပပတ်ဝန်းကျင်အမျိုးမျိုးအတွက်သင့်လျော်သည်။

4. တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော လည်ပတ်မှု

တင်းကျပ်သော ပစ္စည်းရွေးချယ်မှုနှင့် လုပ်ငန်းစဉ်ထိန်းချုပ်မှု ပြည့်စုံသော အရည်အသွေး စီမံခန့်ခွဲမှုစနစ်တို့ တွဲလျက် ဖြစ်ပေါ်လာသည်။ နိမ့်ကျမှုနှုန်းနှင့် ရေရှည်တည်ငြိမ်သောလည်ပတ်မှု။

5. ရိုးရှင်းသောဖွဲ့စည်းပုံနှင့် အဆင်ပြေသောထိန်းသိမ်းမှု

ကျစ်ကျစ်လစ်လစ်ဖွဲ့စည်းပုံ၊ တပ်ဆင်ရလွယ်ကူပြီး ပြုပြင်ထိန်းသိမ်းမှုတွင် နောက်ဆက်တွဲလုပ်ဆောင်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုကို ထိထိရောက်ရောက် လျှော့ချပေးသည်။ ကုန်ကျစရိတ်။

လျှောက်လွှာကိစ္စ

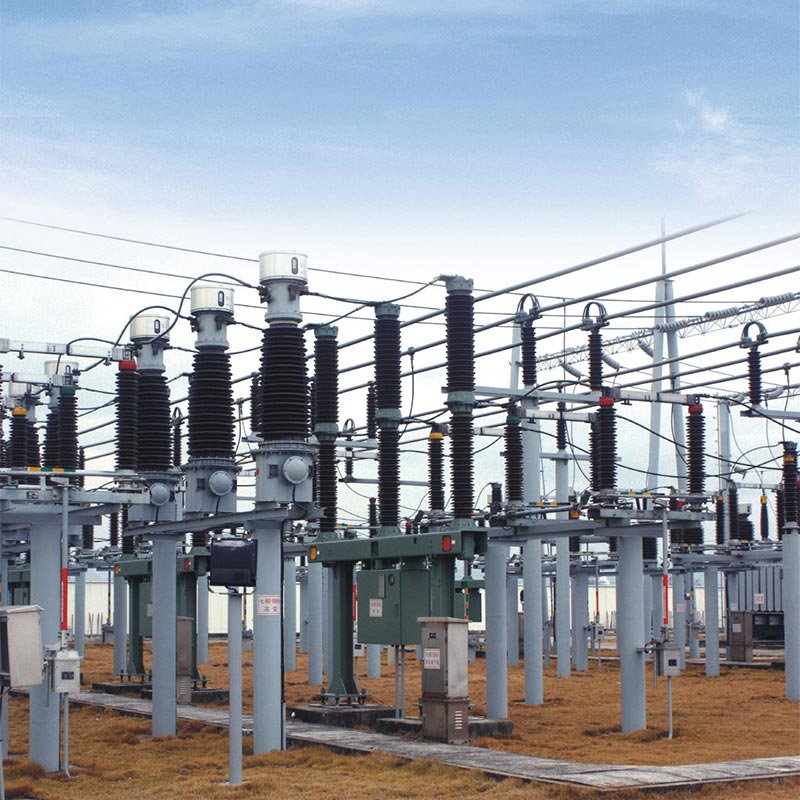

Case 1- တရုတ်နိုင်ငံအရှေ့ပိုင်းရှိ 220kV မြို့ပြဓာတ်အားခွဲရုံ

တရုတ်နိုင်ငံအရှေ့ပိုင်းရှိ 220kV မြို့ပြဗဟိုဓာတ်အားခွဲရုံသည် Transformer အတွက် Usune GW8-110kV High Voltage Disconnector ကို အသုံးပြုသည်။ ၎င်း၏ပင်မထရန်စဖော်မာအတွက် Neutral Grounding စနစ်။ ဒီဓာတ်အားခွဲရုံက မြို့ကို ဓာတ်အား ပေးဝေဖို့ တာဝန်ရှိတယ်။ အလွန်မြင့်မားသော စက်ပစ္စည်းများ၏ ယုံကြည်စိတ်ချရမှုနှင့် ဘေးကင်းမှု လိုအပ်သော စင်တာ။ 2022 ခုနှစ်တွင်၎င်း၏လုပ်ငန်းစတင်ကတည်းက, ပစ္စည်းကိရိယာများ neutral point switching လုပ်ငန်းပေါင်း ထောင်ပေါင်းများစွာကို အောင်မြင်စွာ ပြီးမြောက်ခဲ့ပါတယ်။ နှစ်စဉ်ပြုပြင်ထိန်းသိမ်းခြင်းနှင့်ဇယားကွက်အတွင်း လည်ပတ်မှုမုဒ်ကို ချိန်ညှိမှုများ၊ ၎င်း၏ လိုက်လျောညီထွေရှိသော လည်ပတ်မှုနှင့် ယုံကြည်စိတ်ချရသော အဆက်အသွယ် စွမ်းဆောင်ရည်တို့ကို ထိရောက်စွာ အာမခံထားသည်။ ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများ၏ တစ်ကိုယ်ရေလုံခြုံရေးနှင့် ဓာတ်အားလိုင်း၏ တည်ငြိမ်သောလည်ပတ်မှု။

ဖြစ်ရပ်လေ့လာမှု ၂- အနောက်မြောက်လေအားလျှပ်စစ်ဓာတ်အားခွဲရုံ

တရုတ်နိုင်ငံ အနောက်မြောက်ပိုင်းရှိ လေအားလျှပ်စစ်ဓာတ်အားခွဲရုံကြီးတစ်ခုမှ ထရန်စဖော်မာကြားနေမြေပြင်စနစ်အတွက် Usune GW13-72kV မြင့်မားသောဗို့အားချိတ်ဆက်မှုကို ရွေးချယ်ခဲ့သည်။ ထိုဒေသသည် ပြင်းထန်သော သဘာဝအခြေအနေများ ရှိပြီး ကြီးမားသော အပူချိန်ကွာခြားမှု၊ လေပြင်းတိုက်ခတ်မှုတို့နှင့်အတူ၊ သဲမုန်တိုင်းများနှင့် အမြင့်ပေများ။ GW13 စီးရီးထုတ်ကုန်များသည် ၎င်းတို့၏အလွန်ကောင်းမွန်သော ပြင်ပလိုက်လျောညီထွေရှိမှုနှင့် သံချေးတက်မှုတို့နှင့်အတူ၊ ခံနိုင်ရည်အား တည်ငြိမ်စွာ လည်ပတ်နေသည်မှာ သုံးနှစ်ကျော်ရှိပြီဖြစ်ပြီး လေအားစိုက်ခင်း ထရန်စဖော်မာနှင့် ထိထိရောက်ရောက် ပူးပေါင်းဆောင်ရွက်လျက်ရှိသည်။ လေအားလျှပ်စစ်ထုတ်လုပ်ခြင်း၏ ဘေးကင်းပြီး တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေရန် neutral point grounding အကာအကွယ်စနစ် လျှပ်စစ်ဓာတ်အားလိုင်းစနစ်နှင့် ချောမွေ့စွာ ဆက်သွယ်မှု။

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

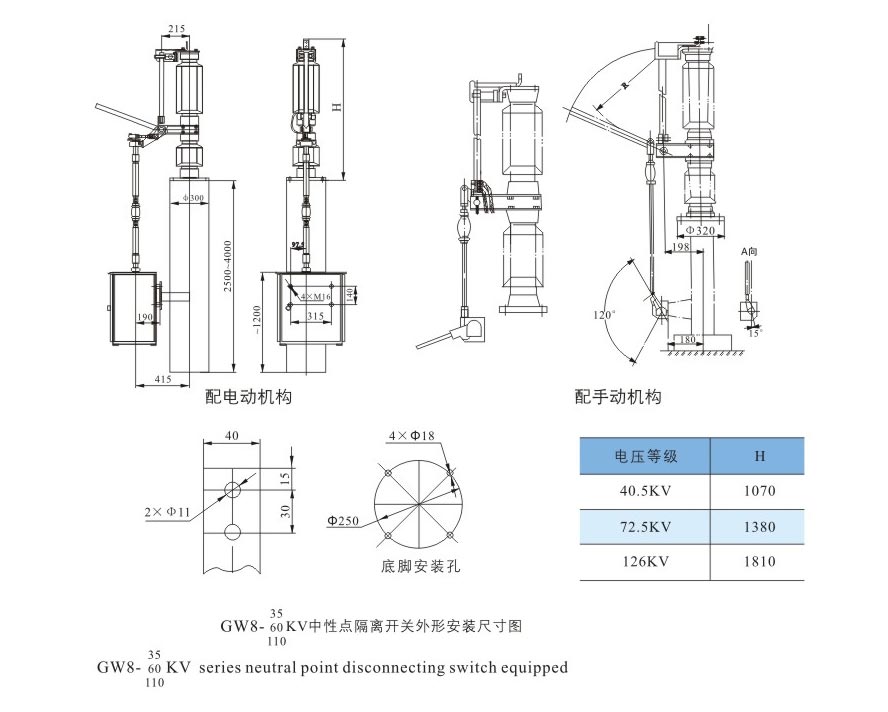

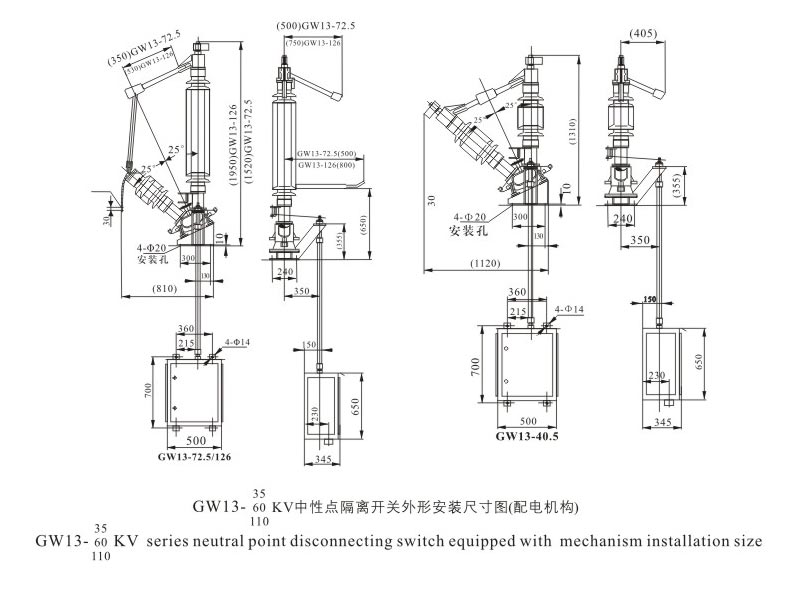

ပြင်ပအတိုင်းအတာများ

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- Usune GW8 နှင့် GW13 စီးရီးကြားနေအမှတ်ပြတ်တောက်သည့်ခလုတ်များကြား အဓိကကွာခြားချက်များကား အဘယ်နည်း။

A- အဓိကကွာခြားချက်မှာ လိုက်ဖက်သောလည်ပတ်မှုယန္တရားနှင့် အချို့သောဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းများတွင် တည်ရှိသည်။ GW8 စီးရီးဖြစ်ပါတယ်။ CJ-type လျှပ်စစ်ယန္တရား သို့မဟုတ် CS8-type manual ယန္တရား တပ်ဆင်ထားသည်။ GW13 စီးရီးကို တပ်ဆင်ထားပါတယ်။ CJ-type လျှပ်စစ်ယန္တရား သို့မဟုတ် CS14-အမျိုးအစား လက်စွဲစနစ်။ ဖွဲ့စည်းတည်ဆောက်ပုံအရ၊ ၎င်းသည် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော လှည့်အဆက်အသွယ်တစ်ခုပါရှိသည်။ ဒီဇိုင်း၊ ပိုမိုကောင်းမွန်သော ကိုယ်တိုင်သန့်ရှင်းရေးလုပ်နိုင်စွမ်းနှင့် ကြမ်းတမ်းသောပြင်ပပတ်ဝန်းကျင်များအတွက် ပိုမိုကောင်းမွန်သော သင့်လျော်မှုကို ပေးဆောင်သည်။

Q2- Usune neutral grounding disconnect switch များကို အမြင့်ပေနှင့် အပူချိန်မြင့်သော နေရာများတွင် အသုံးပြုနိုင်မည်လား။

A: ဟုတ်ပါတယ်။ ဤစီးရီးသည် ပြင်းထန်သောပတ်ဝန်းကျင်လိုက်လျောညီထွေရှိမှုနှင့်အတူ ပြင်ပအသုံးပြုမှုအတွက် အထူးထုတ်လုပ်ထားပါသည်။ လည်ပတ်နိုင်သည်။ ပုံမှန်အားဖြင့် အမြင့်ပေ ≤1000m တွင် (ပိုမိုမြင့်မားသော အမြင့်ပေများကို စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်) နှင့် -40℃ မှ +40℃ အတွင်းရှိ အပူချိန်များ။ အဲဒါ အလွန်ကောင်းမွန်သော အစိုဓာတ်ခံနိုင်ရည်၊ ညစ်ညမ်းမှုကို ခံနိုင်ရည်ရှိပြီး ချေးခံနိုင်ရည်ရှိသည်။ အထူးတိုက်စားမှုဆန့်ကျင်နှင့် အသုံးပြုသူလိုအပ်ချက်အရ icing anti-icing ကုသမှုကို ဆောင်ရွက်ပေးနိုင်သည်။

နိဂုံး

Usune GW8 နှင့် GW13 စီးရီး ထရန်စဖော်မာများ (High Voltage Disconnect For Transformer Neutral Grounding System) များသည်၊ အဆင့်မြင့်နည်းပညာများ၊ ယုံကြည်စိတ်ချရသောအရည်အသွေးနှင့် ကောင်းမွန်သောစွမ်းဆောင်ရည်တို့ကို ပေါင်းစပ်ထားသော အရည်အသွေးမြင့်ထုတ်ကုန်များ။ တစ်ဦးအနေဖြင့် တရုတ်နိုင်ငံရှိ ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူနှင့် ပေးသွင်းသူ Usune သည် အရည်အသွေး၏ အခြေခံမူများကို အမြဲလိုက်နာသည်။ ကမ္ဘာလုံးဆိုင်ရာအတွက် ဘေးကင်းပြီး၊ ယုံကြည်စိတ်ချရပြီး ထိရောက်သော ဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းများ ဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။ power system ဖောက်သည်များ။ ၎င်းတို့အနက်၊ ကြားနေအမှတ် grounding disconnect switch ထုတ်ကုန်များသည် ကျယ်ကျယ်ပြန့်ပြန့် ရရှိခဲ့သည်။ ၎င်းတို့၏ ကြွယ်ဝသော လက်တွေ့ကျသော အသုံးချမှု အတွေ့အကြုံနှင့် ပါဝါစက်မှုလုပ်ငန်း သုံးစွဲသူများထံမှ အသိအမှတ်ပြုမှုနှင့် ယုံကြည်မှု ပြီးပြည့်စုံသောရောင်းချမှုဝန်ဆောင်မှု။
