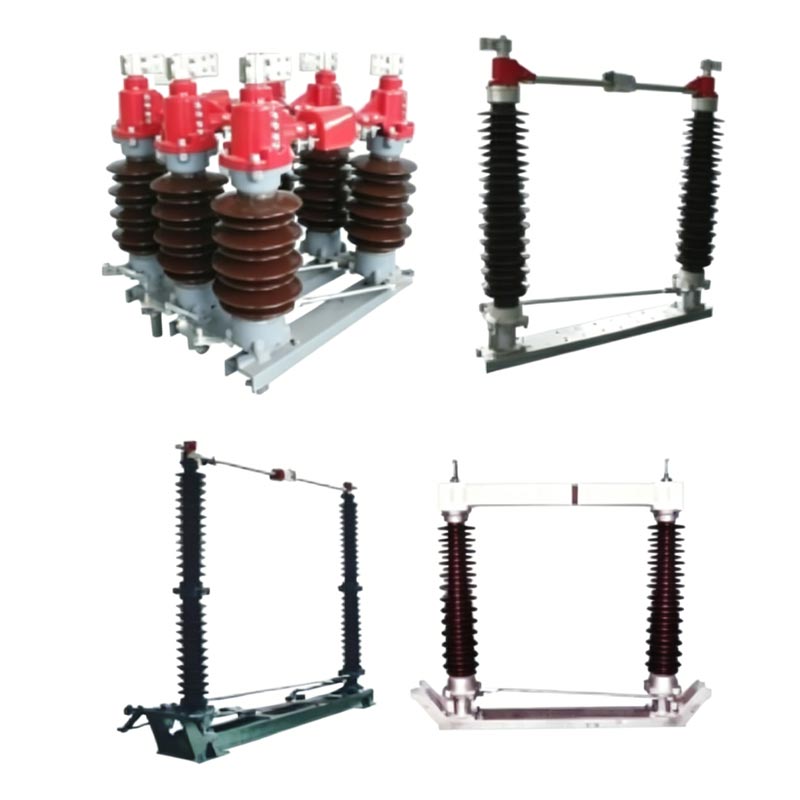

110kv 1250a 2000a Disconnector Switch

110kV 1250A 2000A Disconnector Switch သည် သုံးဆင့် AC 50Hz ပြင်ပဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းတစ်ခုဖြစ်သည်။ အဆင့်သတ်မှတ်ထားသော ဗို့အား 126kV (110kV အဆင့်) နှင့် အဆင့်သတ်မှတ်ထားသော လက်ရှိ 1250A/2000A။ အဖွင့်အပိတ်အတွက် အဓိကအသုံးပြုသည်။ ဝန်မရှိသောအခြေအနေအောက်တွင် လုပ်ငန်းများဆောင်ရွက်ရာတွင် ပြုပြင်ထိန်းသိမ်းမှုပစ္စည်းများကို တိုက်ရိုက်လိုင်းများမှ စိတ်ချယုံကြည်စွာ သီးခြားခွဲထုတ်ကာ ရှင်းလင်းစွာဖွဲ့စည်းပါ။ မြင်သာကွဲ။

Usune သည် R&D နှင့် ဗို့အားမြင့် switchgear များထုတ်လုပ်ရေးတွင် အထူးပြုသည့် ပရော်ဖက်ရှင်နယ်စက်ရုံတစ်ခုအနေဖြင့် ကမ်းလှမ်းမှုများ၊ 110kV ပင်မဓာတ်အားခွဲရုံများအတွက် ထုတ်ကုန်များသည် မဟာဓာတ်အားလိုင်း၏ ဘေးကင်းသောလည်ပတ်မှုအတွက် လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။

ဖွဲ့စည်းတည်ဆောက်ပုံအင်္ဂါရပ်များ

1. Double-Column Horizontal Rotating Structure

အဆင့်တစ်ခုစီတွင် အဖွင့်နှင့်အပိတ်ရရှိရန် 90° အလျားလိုက် တစ်ပြိုင်နက်လှည့်ပတ်သည့် လျှပ်ကာကော်လံနှစ်ခုရှိသည်။ အဆိုပါ အခြေစိုက်စခန်းသည် အလုံပိတ်ဝက်ဝံများပါရှိသော hot-dip galvanized steel ဖြင့်ပြုလုပ်ထားသောကြောင့် သံချေးတက်ခြင်းကိုခံနိုင်ရည်ရှိပြီး တာရှည်ခံစေသည်။

2. High Conductivity Contact စနစ်

110kV 1250A 2000A Disconnector Switch ၏ ခွဲခြမ်းအမျိုးအစား ပင်မအဆက်အသွယ်များကို ငွေရောင်ဖြင့် ပြုလုပ်ထားသော ကြေးနီဖြင့် ပြုလုပ်ထားပြီး၊ ထိတွေ့မှုနည်းသော၊ မြင့်မားသောလက်ရှိသယ်ဆောင်နိုင်စွမ်းနှင့် ရေရှည်လည်ပတ်မှုအတွင်း အပူလွန်ကဲမှုအနည်းဆုံး။

3. ရွေးချယ်နိုင်သော Grounding Switch နှင့် Interlock

မြေစိုက်ခလုတ်များပါရှိသော မော်ဒယ်များကို တိကျစွာလိုက်နာပြီး ယုံကြည်စိတ်ချရသော စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်ချိတ်ဆက်မှုများ တပ်ဆင်ထားပါသည်။ "ပင်မခလုတ်ဖွင့်ခြင်း → မြေပြင်ခလုတ်ကို ပိတ်ထားခြင်း၊ မြေပြင်ခလုတ်ဖွင့်ခြင်း → ပင်မခလုတ်ကို ပိတ်ထားခြင်း" ကို ထိထိရောက်ရောက် ဟန့်တားခြင်း။ အလွဲသုံးစားလုပ်ခြင်း။

4. Flexible Operating Mechanism

CS14G သို့မဟုတ် CS17G လက်စွဲယန္တရားများ သို့မဟုတ် CJ6B သို့မဟုတ် CJ11 လျှပ်စစ်ယန္တရားများဖြင့် ပြင်ဆင်သတ်မှတ်နိုင်ပြီး၊ ဒေသဆိုင်ရာနှင့် ပံ့ပိုးမှု အဝေးထိန်းခလုတ်။

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

လျှောက်လွှာအားသာချက်များ

1. မြင့်မားသောယုံကြည်စိတ်ချရမှု

- ထုတ်ကုန်နှင့် ကိုက်ညီမှုရှိစေရန်အတွက် အဆင့်မြင့် စက်ပစ္စည်းများနှင့် ပြင်းထန်သော စမ်းသပ်နည်းစနစ်များကို အသုံးပြု၍ ထုတ်လုပ်ပါသည်။ တည်ငြိမ်မှု။
- အဆင့်မီ အရည်အသွေးမြင့် ပစ္စည်းများနှင့် လက်ရာမြောက်သော လက်မှုပညာသည် ထုတ်ကုန်အရည်အသွေးအတွက် ခိုင်မာသော အခြေခံအုတ်မြစ်ဖြစ်သည်။
- ပြီးပြည့်စုံသော အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်သည် ကုန်ကြမ်းပစ္စည်းသိုလှောင်ခြင်းမှ ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တစ်ခုလုံးကို အကျုံးဝင်သည်။ ကုန်ချောပေးပို့ခြင်း။

2. ကျယ်ပြန့်သော ပတ်ဝန်းကျင်ဆိုင်ရာ လိုက်လျောညီထွေရှိမှု

- ပုံမှန်မော်ဒယ်များသည် -40 ℃မှ +40 ℃ အပူချိန်အကွာအဝေးတွင်တည်ငြိမ်စွာလည်ပတ်နိုင်ပြီး၊ ဒေသအများစုအတွက်သင့်လျော်သည်။
- ညစ်ညမ်းမှုဒဏ်ခံနိုင်သော အမျိုးအစား (GW4-126W) တွင် ပိုမိုကောင်းမွန်သော လျှပ်ကာများပါ၀င်သောကြောင့် ညစ်ညမ်းသောနေရာများအတွက် စံပြဖြစ်စေပါသည်။ ကမ်းရိုးတန်းဒေသများ၊ စက်မှုဇုန်များ သို့မဟုတ် ဖုန်မှုန့်များ၊ ဆားဖြန်းမှု သို့မဟုတ် ဓာတုချေးများရှိသော နေရာများကဲ့သို့သော နေရာများ။
- လေပြင်းတိုက်ခတ်ခြင်း၊ မိုးသည်းထန်စွာရွာသွန်းခြင်းနှင့် နှင်းမုန်တိုင်းများကဲ့သို့သော ပြင်းထန်သောရာသီဥတုအခြေအနေများကို ခံနိုင်ရည်ရှိသည်။

3. ဘေးကင်းပြီး အဆင်ပြေသော လုပ်ဆောင်ချက်

- ရှင်းလင်းပြတ်သားသော စက်ပိုင်းဆိုင်ရာ ကြားယှက်မှု ယန္တရားသည် မှားယွင်းလုပ်ဆောင်မှုကို ထိရောက်စွာ ဟန့်တားပေးကာ ဝန်ထမ်းများ၏ ဘေးကင်းမှုကို အာမခံပါသည်။ ပစ္စည်းကိရိယာ။
- 110kV 1250A 2000A Disconnector Switch သည် ကျစ်ကျစ်လျစ်လျစ်သောဖွဲ့စည်းပုံရှိပြီး တပ်ဆင်ရန်နေရာအနည်းငယ်လိုအပ်သောကြောင့် ၎င်းကိုပြုလုပ်ရန်၊ တပ်ဆင်ရန်၊ ချိန်ညှိရန်နှင့် ထိန်းသိမ်းရန် လွယ်ကူသည်။
- ပြုပြင်ထိန်းသိမ်းမှုလုပ်ငန်းများအတွက် အလိုလိုသိမြင်နိုင်သော လုံခြုံစိတ်ချရမှုအာမခံချက် ပေးစွမ်းနိုင်သော ခွဲထွက်နေရာများ။

လက်တွေ့အသုံးချမှုဖြစ်ရပ်မှန်

1. ဖြစ်ရပ်လေ့လာမှု- အရှေ့တောင်ကမ်းရိုးတန်းဒေသရှိ 110kV လေအားလျှပ်စစ်ဓာတ်အားခွဲရုံ

2. စီမံကိန်းနောက်ခံ- ဆားများသောဒေသဖြစ်သော တရုတ်နိုင်ငံ အရှေ့တောင်ဘက်ကမ်းရိုးတန်းဒေသတွင် တည်ရှိသော 110kV လေအားစိုက်ခင်း မှုတ်ပမာဏ၊ မြင့်မားသော စိုထိုင်းဆနှင့် ပြင်းထန်သော လေထုညစ်ညမ်းမှု။

3. အသုံးပြုထားသော ထုတ်ကုန်- Usune GW4-126W 2000A Anti-Pollution Disconnect Switch (12 စုံ)

4. အကောင်အထည်ဖော်မှုရလဒ်များ-
- ကြမ်းတမ်းသော ကမ်းရိုးတန်းဆားဖြန်းသည့် ပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေဖြစ်စေရန် ပျက်ကွက်မှုမရှိဘဲ ၅ နှစ်ကြာ အောင်မြင်စွာ လည်ပတ်နိုင်ခဲ့သည်။
- ညစ်ညမ်းမှုဆန့်ကျင်ရေးပေါင်းစပ် insulator သည် အလွန်ကောင်းမွန်သော insulation စွမ်းဆောင်ရည်ကို ထိန်းသိမ်းထားပြီး စိမ့်ထွက်ခြင်း သို့မဟုတ် စွန့်ထုတ်ခြင်းမရှိဘဲ၊ ညစ်ညမ်းမှု flashover ။
- ငွေရောင်ချထားသည့် အဆက်အသွယ်များသည် တောက်ပနေကာ တည်ငြိမ်သော ထိတွေ့မှုကို ခံနိုင်ရည်ရှိကာ အပူလွန်ကဲမှု မဖြစ်ပေါ်ပါ။ ရေရှည် 1800A လည်ပတ်နေသော လက်ရှိ။

5. ပရောဂျက်မန်နေဂျာ တုံ့ပြန်ချက်- "Usune ချိတ်ဆက်မှုဖြတ်တောက်သည့်ခလုတ်သည် ညစ်ညမ်းမှုဆန့်ကျင်ရေး စွမ်းဆောင်ရည်ကို အပြည့်အဝပြသခဲ့သည်၊ ကမ်းရိုးတန်းလေရဟတ်ခြံတွေရဲ့ တင်းကြပ်တဲ့ သဘာဝပတ်ဝန်းကျင်ဆိုင်ရာ လိုအပ်ချက်တွေကို ဖြည့်ဆည်းပေးတယ်။”

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

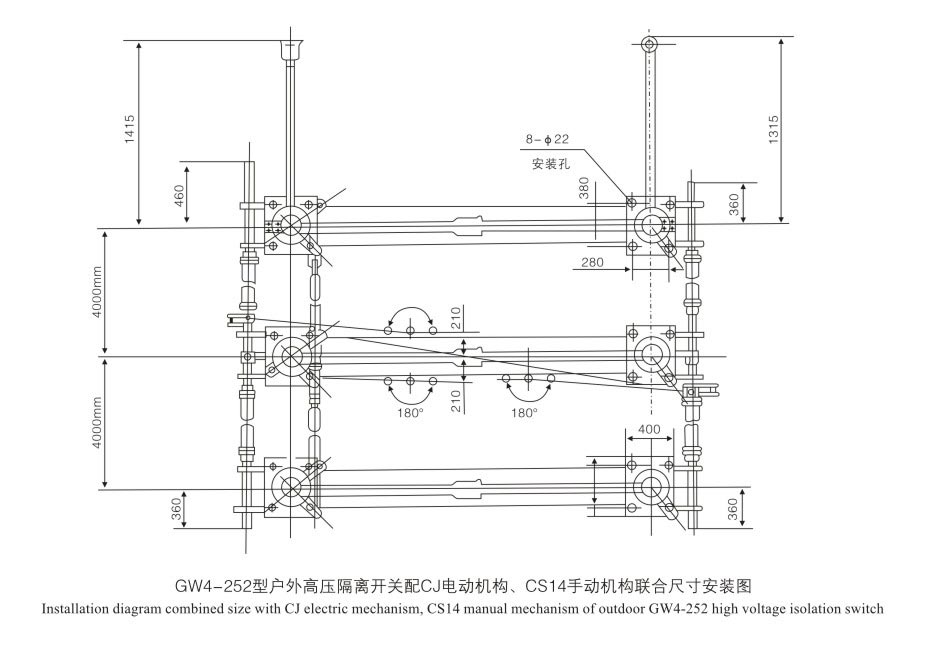

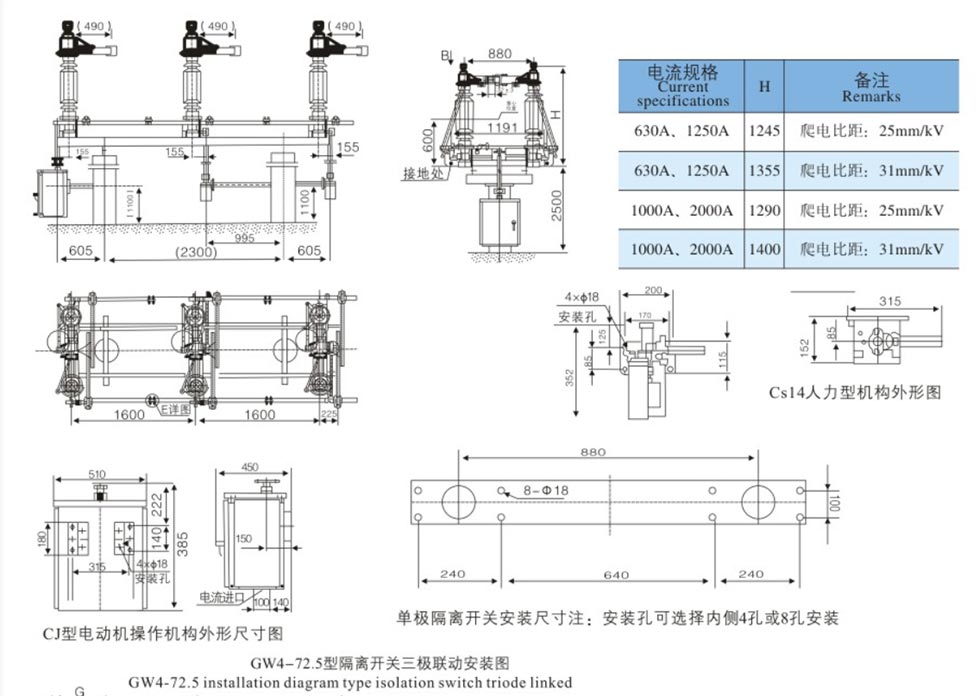

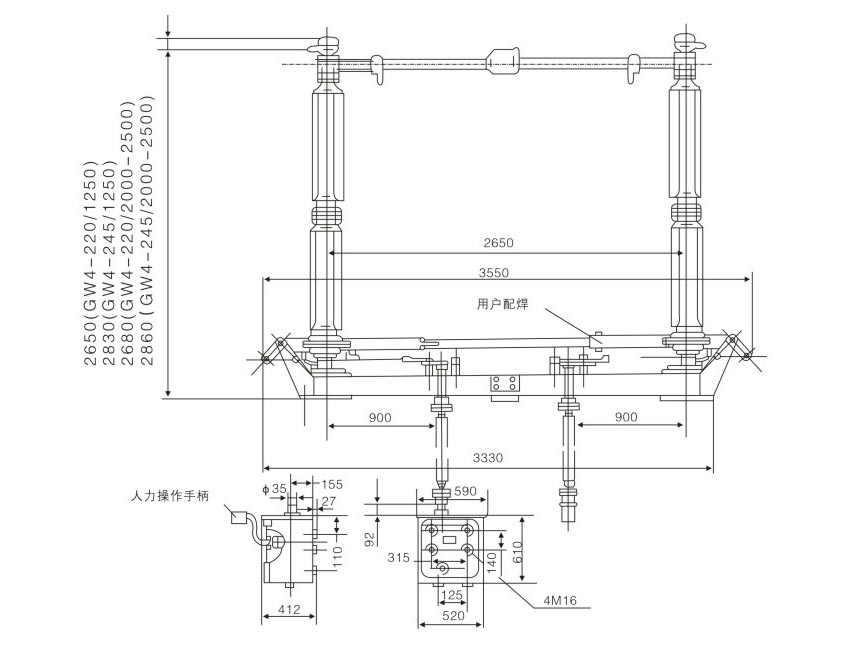

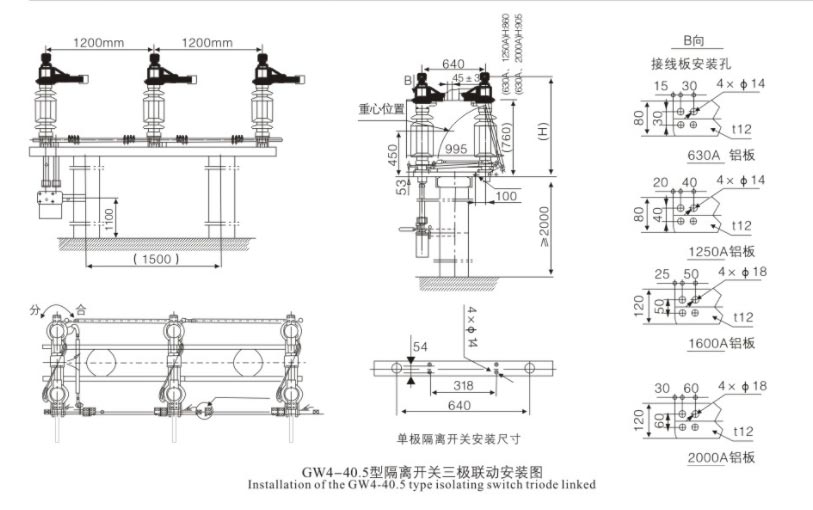

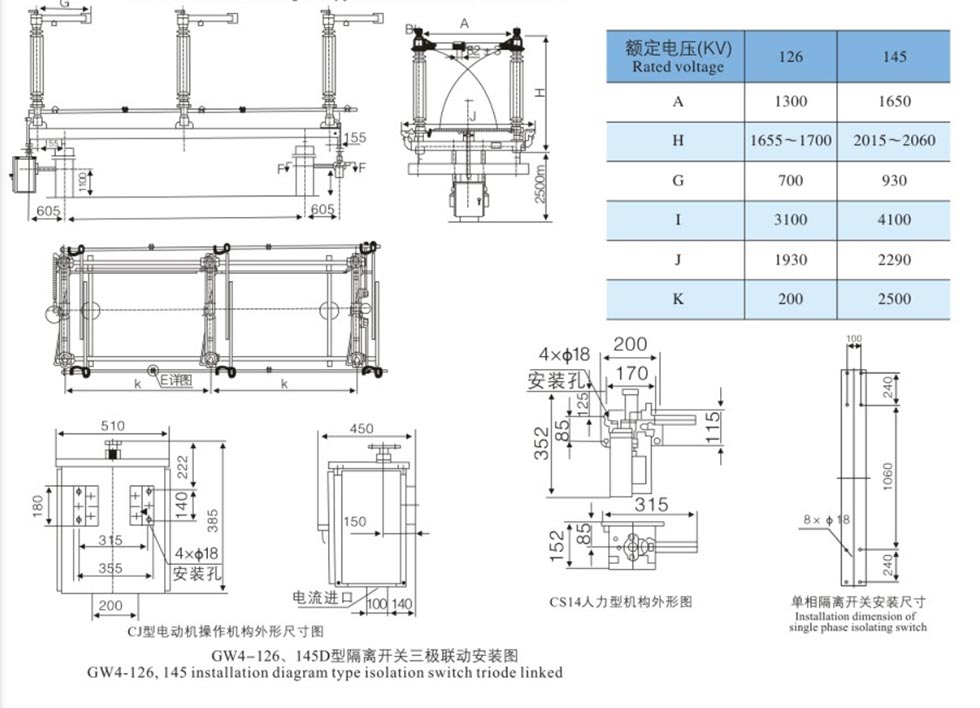

ပြင်ပအတိုင်းအတာများ

တပ်ဆင်ခြင်းနှင့် လုပ်ငန်းဆောင်ရွက်ခြင်း။

1. ထည့်သွင်းခြင်းမပြုမီ စစ်ဆေးခြင်း။

• လျှပ်ကာများ- အက်ကွဲခြင်း၊ ပျက်စီးခြင်း သို့မဟုတ် ဖုန်များမရှိပါ။
• အဆက်အသွယ်များ- သန့်ရှင်းပြီး ငွေရောင်ချထားသည့် မျက်နှာပြင်ကို နဂိုအတိုင်းထားပါ။
• ချိတ်ဆွဲများ- bolts အားလုံးကို တင်းကျပ်ထားသည်။
• ယန္တရား- ချောမွေ့သောလည်ပတ်မှု၊ ရွေ့လျားနေသော အစိတ်အပိုင်းများကို ချောဆီပေးပါ။

2. ညှိနှိုင်းမှု

• Insulator verticality- shims ဖြင့် ချိန်ညှိပါ (တည်နေရာတစ်ခုလျှင် အများဆုံး 3mm)။
• အဆင့်သုံးဆင့် ထပ်တူပြုခြင်း- crank-arm နှင့် linkage rods များကို ချိန်ညှိပါ။
• ဆက်သွယ်ရန်ဖိအား- သင့်လျော်သော ထည့်သွင်းမှုနှင့် ဖိအားကို သေချာပါစေ။

လည်ပတ်မှု

• NO LOAD အောက်တွင်သာလုပ်ဆောင်ပါ။ circuit breaker ပွင့်နေကြောင်း အတည်ပြုပါ။
• လက်ဖြင့်လုပ်ဆောင်မှု- လည်ပတ်မှုလက်ကိုင်ကို အသုံးပြုပါ။ အင်အားအလွန်အကျွံရှောင်ပါ။
• မော်တော်လည်ပတ်မှု- စက်တွင်း/အဝေးထိန်းခလုတ်ကို အသုံးပြုပါ။ စောင့်ကြည့်အနေအထား။
• အပြန်အလှန်လော့ခ်- ယှက်ထားပါက လည်ပတ်မှုကို အတင်းအကြပ်မလုပ်ပါနှင့်။

ပြုပြင်ထိန်းသိမ်းမှု

• အချိန်အခါအလိုက် ပြန်လည်ပြင်ဆင်မှု- ၁-၂ နှစ်တိုင်း။
• လျှပ်ကာများနှင့် အဆက်အသွယ်များကို သန့်ရှင်းပါ။ စက်မှုလုပ်ငန်းသုံး vaseline လိမ်းပါ။
• ဝက်ဝံများနှင့် ဂီယာအစိတ်အပိုင်းများကို ချောဆီထည့်ပါ။
• ဘောပေါက်များ ချောင်ခြင်း၊ စုတ်ပြဲနေသော အဆက်အသွယ်များနှင့် လျှပ်ကာပစ္စည်း ပျက်စီးခြင်း ရှိမရှိ စစ်ဆေးပါ။
• ရှော့တိုက်ပြီးနောက်- ချက်ချင်းစစ်ဆေးပါ။

ပြသာနာရှာဖွေရှင်းပေးခြင်း

• လည်ပတ်၍မရပါ- ကြားလော့ခ်၊ ချိတ်ဆက်မှုပြတ်တောက်ခြင်း သို့မဟုတ် မော်တာချို့ယွင်းမှုကို စစ်ဆေးပါ။
• Asynchronous အဆင့်များ- အပြန်အလှန်ချိတ်ဆက်ထားသောချောင်းများကို ချိန်ညှိပါ။
• အပူလွန်ကဲသော အဆက်အသွယ်- သန့်ရှင်းပြီး ပြန်လည်တင်းကျပ်ပါ။ ငွေအဖြစ်လည်းကောင်း စစ်ဆေးပါ။

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- 1250A နှင့် 2000A ချိတ်ဆက်မှုပြတ်တောက်သည့်ခလုတ်များကြား အဓိကကွာခြားချက်များကား အဘယ်နည်း။

A- အဓိကကွာခြားချက်မှာ အဆင့်သတ်မှတ်ထားသော လက်ရှိသယ်ဆောင်နိုင်မှုစွမ်းရည်ဖြစ်သည်။ 1250A သည် medium-load 110kV အတွက် သင့်လျော်သည်။ ဓာတ်အားခွဲရုံများ၊ 2000A သည် high-Current main transformer အဝင်နှင့်အထွက် circuit များအတွက် သင့်လျော်သော်လည်း၊ ဟိ ဖွဲ့စည်းပုံ၊ insulation class နှင့် installation dimension များသည် အခြေခံအားဖြင့် တူညီပါသည်။

Q2- ဤ 110kV 1250A 2000A Disconnector Switch ကို ကမ်းရိုးတန်း သို့မဟုတ် ညစ်ညမ်းလွန်းသော နေရာများတွင် အသုံးပြုနိုင်မည်လား။

A: ဟုတ်ပါတယ်။ ညစ်ညမ်းမှုဆန့်ကျင်ရေး (W-type) ထုတ်ကုန်များကို 31.5mm/kV အကွာအဝေးဖြင့် ရရှိနိုင်သည်။ သုံးကြတယ်။ ညစ်ညမ်းမှုဆန့်ကျင်သော ကြွေထည်လျှပ်ကာများ သို့မဟုတ် ပေါင်းစပ်လျှပ်ကာများ၊ ဆားမှုန်ရေမွှားများနှင့် ဖုန်မှုန့်ချေးများကို ခံနိုင်ရည်ရှိသည်။

Q3- ပေးသွင်းသူတစ်ဦးအနေဖြင့် Usune သည် မည်သည့်နည်းပညာပံ့ပိုးမှု ပေးနိုင်သနည်း။

A- ကျွန်ုပ်တို့သည် ရွေးချယ်မှုဖြေရှင်းနည်းများ၊ တပ်ဆင်ပုံဆွဲခြင်း၊ ဆိုက်ပေါ်၌ ခန့်အပ်ခြင်းဆိုင်ရာ လမ်းညွှန်ချက်နှင့် အခမဲ့ပြုပြင်မှုကို ပေးဆောင်နိုင်ပါသည်။ အာမခံကာလအတွင်း ဝန်ဆောင်မှုများ။ ပါဝါ၏အချိန်လိုအပ်ချက်များနှင့်ကိုက်ညီရန် စံမော်ဒယ်များကို လျင်မြန်စွာ ပို့ဆောင်ပေးပါသည်။ ဇယားကွက်များ။
