Gw4 Disconnect Switch

Zhejiang Usune Electric Co., Ltd. သည် R&D၊ ဒီဇိုင်း၊ ထုတ်လုပ်မှုနှင့် အရောင်းတို့ကို ပေါင်းစပ်ထားသော ပရော်ဖက်ရှင်နယ် စက်ရုံတစ်ခုဖြစ်သည်။ ၎င်း၏အဓိက ထုတ်ကုန်များတွင် 12kV～245kV မိုးလုံလေလုံနှင့် ပြင်ပဗို့အားမြင့်လေဟာနယ် ဆားကစ်ဘရိတ်ကာများ၊ SF6 ဆားကစ်ဘရိတ်ကာများ၊ ခလုတ်များ၊ နှင့် အမျိုးမျိုးသော အဆက်ဖြတ်ခြင်းခလုတ်များ။ ၎င်းသည် ပါဝါအင်ဂျင်နီယာပရောဂျက်နှစ်ခုလုံးအတွက် ယုံကြည်စိတ်ချရသော ပရော်ဖက်ရှင်နယ် ပေးသွင်းသူဖြစ်သည်။ ပြည်တွင်းနဲ့ နိုင်ငံတကာမှာ။

Usune Gw4 Disconnect Switch ကို သုံးဆင့် AC 50Hz/60Hz ပါဝါစနစ်များအတွက် အထူးဒီဇိုင်းထုတ်ထားပါသည်။ ၎င်း၏အဓိက လုပ်ဆောင်ချက်သည် စွမ်းအင်မရှိသော အခြေအနေအောက်တွင် ဗို့အားမြင့်ဆားကစ်များကို ချိတ်ဆက်ရန် သို့မဟုတ် ချိတ်ဆက်ခြင်း သို့မဟုတ် ဖြတ်တောက်ရန် နှင့် မြင်နိုင်စေရန် လုပ်ဆောင်ခြင်းဖြစ်သည်။ busbars များ၊ circuit breakers များ၊ transformers များနှင့် အခြားသော high-voltage များကို ထိန်းသိမ်းရန်အတွက် လျှပ်စစ်အထီးကျန်ရှင်းလင်းခြင်း ပစ္စည်းကိရိယာ။

1. စံချိန်စံညွှန်းများ အကောင်အထည်ဖော်ခြင်း။

-GB 1985-2004- AC High Voltage Disconnect Switches နှင့် Grounding Switches
-IEC 62271-102- မြင့်မားသောဗို့အားခလုတ်ဂီယာနှင့် ထိန်းချုပ်ဂီယာ
-GB/T 11022- ဗို့အားမြင့် Switchgear နှင့် Controlgear အတွက် ယေဘုယျသတ်မှတ်ချက်များ

2. ဒီဇိုင်းအမျိုးအစားများ

GW4 စီးရီး- နှစ်ထပ်တိုင်လျှပ်ကာ၊ အလျားလိုက်လှည့်ခြင်း၊ အနှောင့်အယှက်ပေးသည့် အမျိုးအစား

ဖွဲ့စည်းတည်ဆောက်ပုံအင်္ဂါရပ်များ

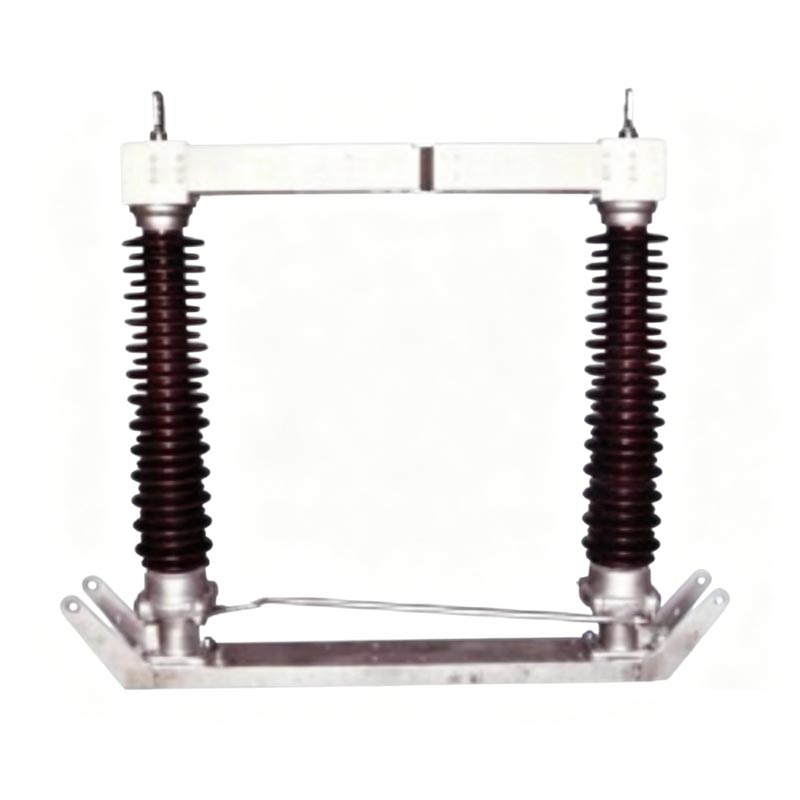

1. Double-post insulator တည်ဆောက်ပုံ၊ အဆင့်တစ်ခုလျှင် post insulator နှစ်ခုသည် အလျားလိုက် 90° တစ်ပြိုင်နက် လှည့်သည်။
2. ပင်မအဆက်အသွယ်များသည် အလယ်ဗဟိုပြတ်တောက်ခြင်း၊ ငွေရောင်ချထားသည့် ကြေးနီအဆက်အသွယ်များ၊ ထိတွေ့မှုနည်းသော၊ နှင့် လျှပ်ကူးနိုင်မှုကောင်းသည်။
3. Base ကို hot-dip galvanized steel ဖြင့်ပြုလုပ်ထားပြီး အလုံပိတ်ဝက်ဝံများ ၊ corrosion-resistant နှင့် တာရှည်ခံသည်။
4. GW4 Disconnect Switch ကို စက်ပိုင်းဆိုင်ရာဖြင့် တစ်ဖက်သတ် သို့မဟုတ် နှစ်ထပ် မြေပြင်ခလုတ်များ တပ်ဆင်နိုင်သည်။ လုပ်ငန်းလည်ပတ်မှုဘေးကင်းစေရန်အတွက် အပြန်အလှန်ချိတ်ဆက်ခြင်း။
5. လည်ပတ်မှုယန္တရားသည် လက်စွဲ (CS14G၊ CS17G) သို့မဟုတ် လျှပ်စစ် (CJ6B၊ CJ11၊ XCJ-I) ဖြစ်နိုင်သည်။

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

လက်တွေ့အသုံးချမှုဖြစ်ရပ်မှန်

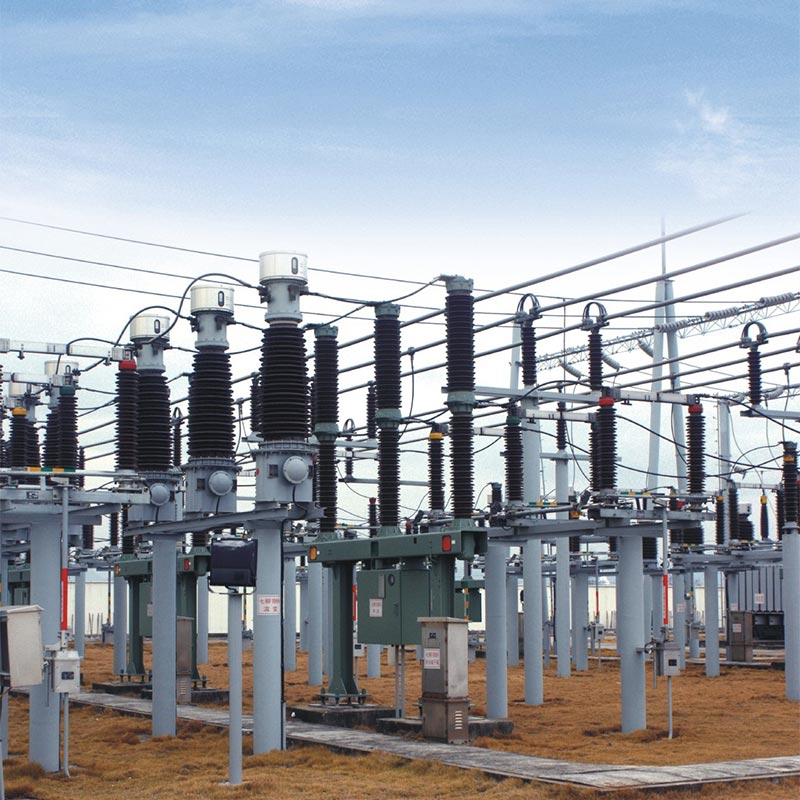

110kV... လေအားလျှပ်စစ်ဓာတ်အားခွဲရုံစီမံကိန်း

ဤပရောဂျက်သည် မြင့်မားသော စက်ကိရိယာများ လိုအပ်ပြီး သိသိသာသာ အပူချိန်ကွာခြားမှုရှိသော မြောက်ပိုင်းဒေသတွင် တည်ရှိသည်။ ယုံကြည်စိတ်ချရမှုနှင့်အအေးခံနိုင်ရည်။ ပရောဂျက်သည် လျှပ်စစ်တပ်ဆင်ထားသော Usune GW4 Disconnect Switches အများအပြားကို ရွေးချယ်ခဲ့သည်။ ယန္တရားများနှင့် နှစ်ထပ် မြေပြင်ခလုတ်များ။ လုပ်ငန်းစတင်ချိန်မှစ၍ နှစ်ပေါင်းများစွာကြာအောင် စက်ကိရိယာများ တည်ငြိမ်စွာ လည်ပတ်ခဲ့ပြီး၊ ယုံကြည်စိတ်ချရသော စက်ပိုင်းဆိုင်ရာလုပ်ဆောင်ချက်များနှင့် အလွန်ကောင်းမွန်သော သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိသောကြောင့် ဓာတ်အားခွဲရုံပြုပြင်ထိန်းသိမ်းမှုဘေးကင်းမှုကို ထိရောက်စွာအာမခံပါသည်။ နှင့် နေ့စဥ်လုပ်ဆောင်မှု ထိရောက်မှုတို့ကြောင့် သုံးစွဲသူ၏ ချီးမြင့်မှုကို ရရှိစေပါသည်။

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

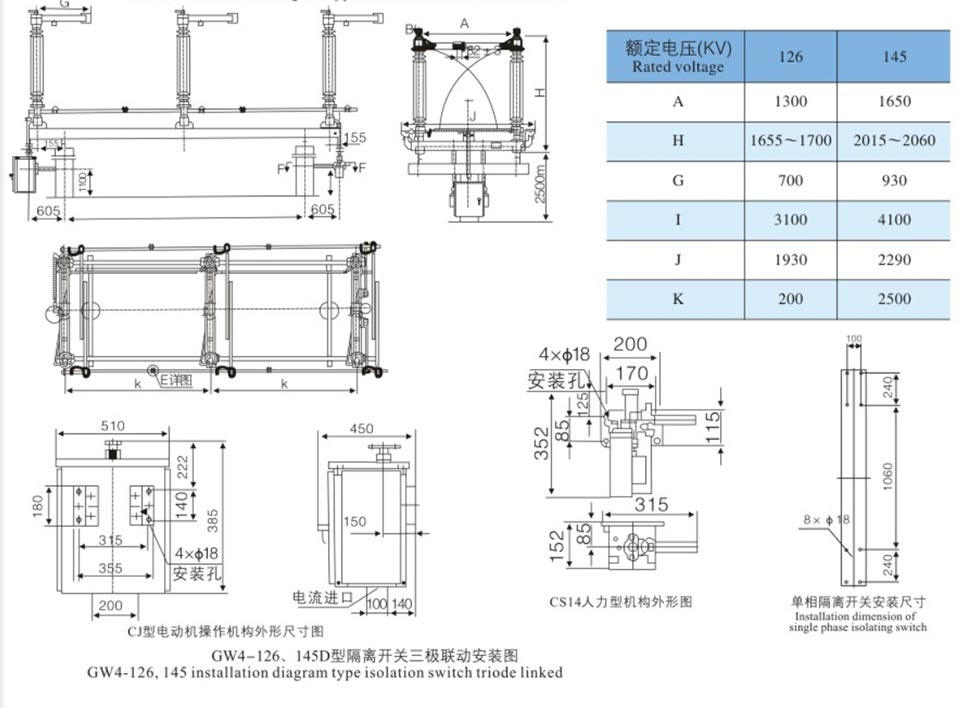

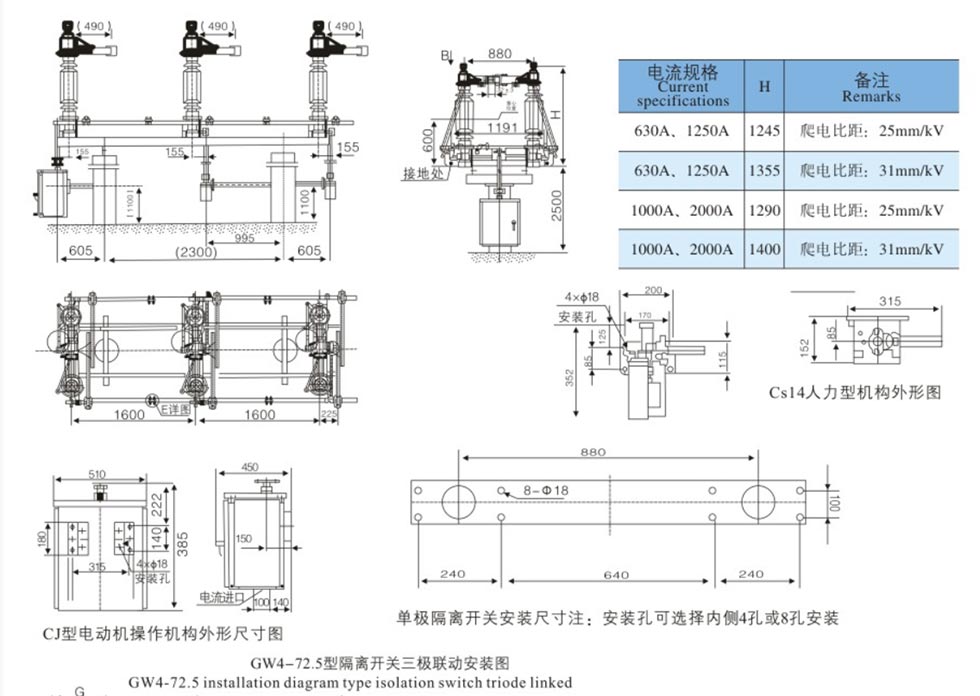

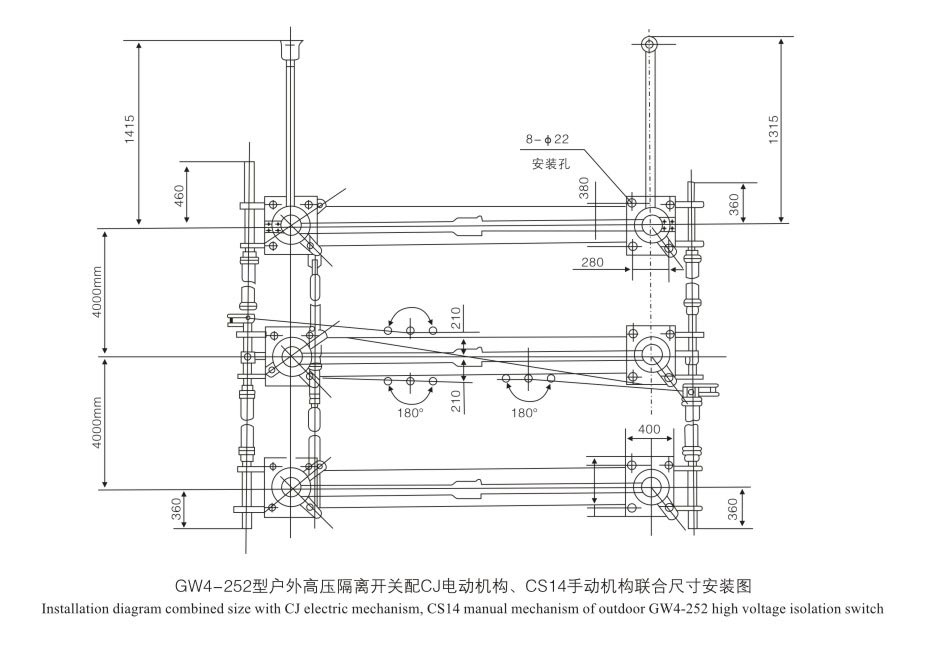

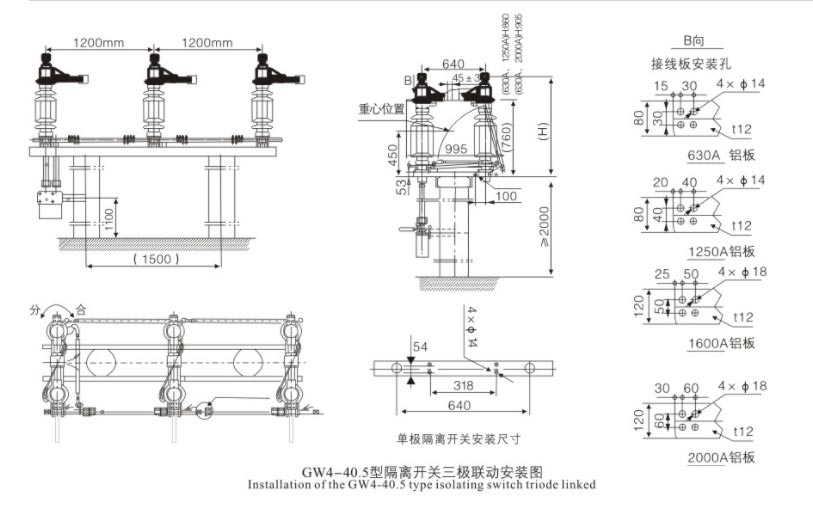

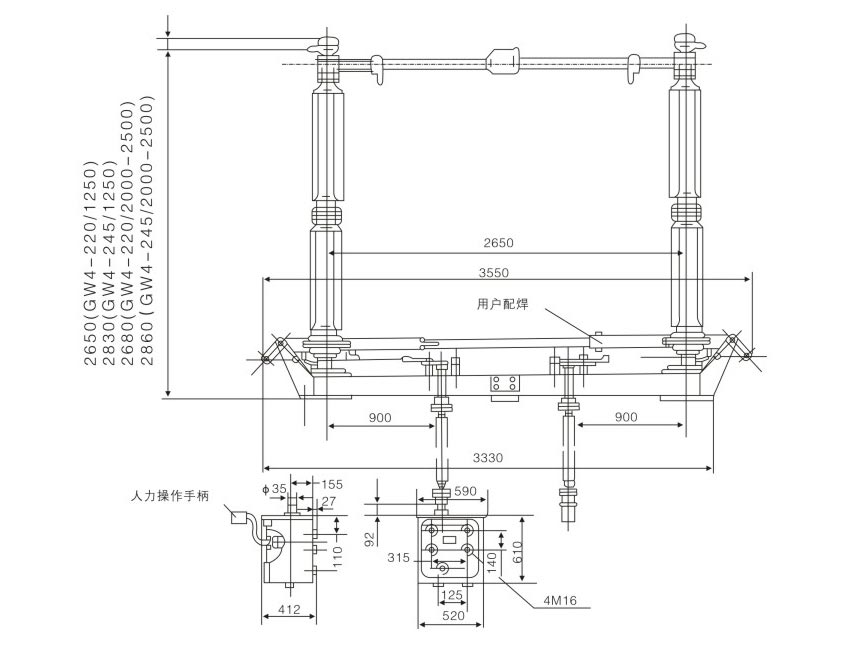

ပြင်ပအတိုင်းအတာများ

တပ်ဆင်ခြင်းနှင့် လုပ်ငန်းဆောင်ရွက်ခြင်း။

1. ထည့်သွင်းခြင်းမပြုမီ စစ်ဆေးခြင်း။

• လျှပ်ကာများ- အက်ကွဲခြင်း၊ ပျက်စီးခြင်း သို့မဟုတ် ဖုန်များမရှိပါ။
• အဆက်အသွယ်များ- သန့်ရှင်းပြီး ငွေရောင်ချထားသည့် မျက်နှာပြင်ကို နဂိုအတိုင်းထားပါ။
• ချိတ်ဆွဲများ- bolts အားလုံးကို တင်းကျပ်ထားသည်။
• ယန္တရား- ချောမွေ့သောလည်ပတ်မှု၊ ရွေ့လျားနေသော အစိတ်အပိုင်းများကို ချောဆီပေးပါ။

2. ညှိနှိုင်းမှု

• Insulator verticality- shims ဖြင့် ချိန်ညှိပါ (တည်နေရာတစ်ခုလျှင် အများဆုံး 3mm)။
• အဆင့်သုံးဆင့် ထပ်တူပြုခြင်း- crank-arm နှင့် linkage rods များကို ချိန်ညှိပါ။
• ဆက်သွယ်ရန်ဖိအား- သင့်လျော်သော ထည့်သွင်းမှုနှင့် ဖိအားကို သေချာပါစေ။

လည်ပတ်မှု

• NO LOAD အောက်တွင်သာလုပ်ဆောင်ပါ။ circuit breaker ပွင့်နေကြောင်း အတည်ပြုပါ။
• လက်ဖြင့်လုပ်ဆောင်မှု- လည်ပတ်မှုလက်ကိုင်ကို အသုံးပြုပါ။ အင်အားအလွန်အကျွံရှောင်ပါ။
• မော်တော်လည်ပတ်မှု- စက်တွင်း/အဝေးထိန်းခလုတ်ကို အသုံးပြုပါ။ စောင့်ကြည့်အနေအထား။
• အပြန်အလှန်လော့ခ်- ယှက်ထားပါက လည်ပတ်မှုကို အတင်းအကြပ်မလုပ်ပါနှင့်။

ပြုပြင်ထိန်းသိမ်းမှု

• အချိန်အခါအလိုက် ပြန်လည်ပြင်ဆင်မှု- ၁-၂ နှစ်တိုင်း။
• လျှပ်ကာများနှင့် အဆက်အသွယ်များကို သန့်ရှင်းပါ။ စက်မှုလုပ်ငန်းသုံး vaseline လိမ်းပါ။
• ဝက်ဝံများနှင့် ဂီယာအစိတ်အပိုင်းများကို ချောဆီထည့်ပါ။
• ဘောပေါက်များ ချောင်ခြင်း၊ စုတ်ပြဲနေသော အဆက်အသွယ်များနှင့် လျှပ်ကာပစ္စည်း ပျက်စီးခြင်း ရှိမရှိ စစ်ဆေးပါ။
• ရှော့တိုက်ပြီးနောက်- ချက်ချင်းစစ်ဆေးပါ။

ပြသာနာရှာဖွေရှင်းပေးခြင်း

• လည်ပတ်၍မရပါ- ကြားလော့ခ်၊ ချိတ်ဆက်မှုပြတ်တောက်ခြင်း သို့မဟုတ် မော်တာချို့ယွင်းမှုကို စစ်ဆေးပါ။
• Asynchronous အဆင့်များ- အပြန်အလှန်ချိတ်ဆက်ထားသောချောင်းများကို ချိန်ညှိပါ။
• အပူလွန်ကဲသော အဆက်အသွယ်- သန့်ရှင်းပြီး ပြန်လည်တင်းကျပ်ပါ။ ငွေအဖြစ်လည်းကောင်း စစ်ဆေးပါ။

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- GW4 Disconnect Switch ကို load အောက်တွင် ဖွင့်နိုင် သို့မဟုတ် ပိတ်နိုင်ပါသလား။

A- မဟုတ်ပါ။ GW4 Disconnect Switch သည် ဗို့အားသီးသန့်၊ ဝန်မဆောင်ဘဲ အထီးကျန်နှင့် ကူးပြောင်းခြင်းအတွက်သာ သင့်လျော်ပါသည်။ အခြေအနေများ ၎င်းတွင် arc-extinguishing စွမ်းရည်များ မပါရှိဘဲ ဝန်အောက်တွင် လည်ပတ်ခြင်းမှ တင်းကြပ်စွာ တားမြစ်ထားသည်။ အဲဒါ circuit breaker နှင့် တွဲဖက်အသုံးပြုရပါမည်။

Q2: grounding switch ၏ mechanical interlock ၏လုပ်ဆောင်ချက်ကဘာလဲ။

A- စက်ပိုင်းဆိုင်ရာ အပြန်အလှန် သော့ခတ်မှုသည် ဘေးကင်းသော လည်ပတ်မှု အစီအစဉ်ကို တွန်းအားပေးသည်- ပင်မခလုတ် အဖွင့် → မြေပြင်ခလုတ်ကို ပိတ်ထားသည်။ မြေပြင်ခလုတ်ဖွင့်ခြင်း → ပင်မခလုတ်ကို ပိတ်ပြီး လည်ပတ်မှုမှားယွင်းခြင်းကို ကာကွယ်ပေးပြီး ပြုပြင်ထိန်းသိမ်းမှု၏ ဘေးကင်းမှုကို သေချာစေသည်။ ပုဂ္ဂိုလ်များ။

Q3- ဤထုတ်ကုန်ကို အမြင့်မြင့် သို့မဟုတ် အလွန်အေးသော ဒေသများတွင် အသုံးပြုနိုင်မည်လား။

A: စံအမျိုးအစားသည် အမြင့်ပေ ≤2000m နှင့် အပူချိန် -40℃ မှ +40℃ ရှိသော ပတ်ဝန်းကျင်များအတွက် သင့်လျော်ပါသည်။ ပြင်ပဓာတ်အားခွဲရုံအများစု၏ လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်သော၊ အထူးမြင့်သော သို့မဟုတ် လေထုညစ်ညမ်းသောနေရာများအတွက်၊ အားဖြည့် insulation နှင့် anti-corrosion solutions များကို စိတ်ကြိုက်ပြုလုပ်နိုင်ပါသည်။
