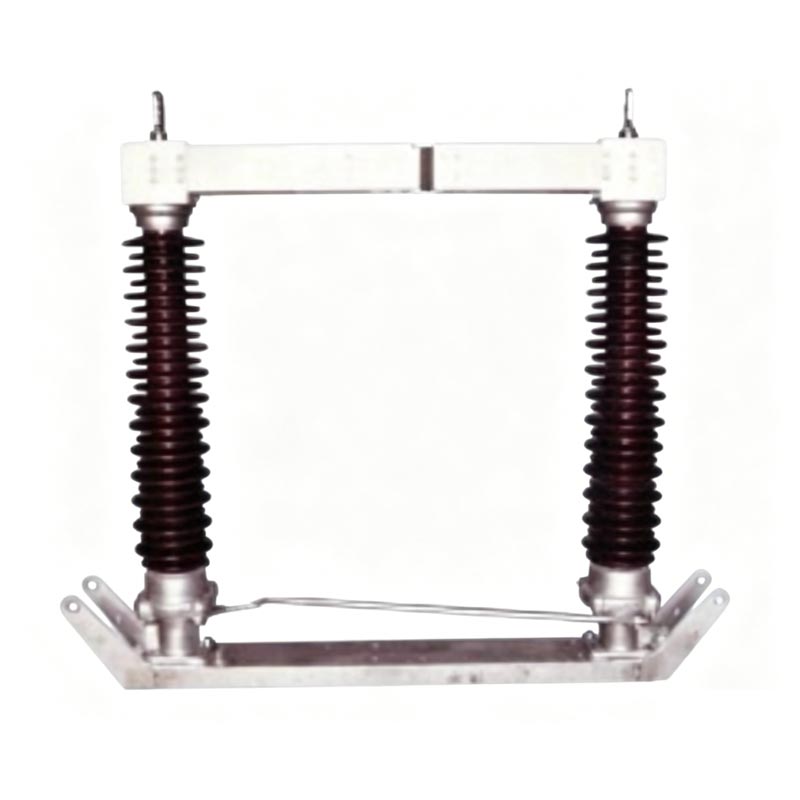

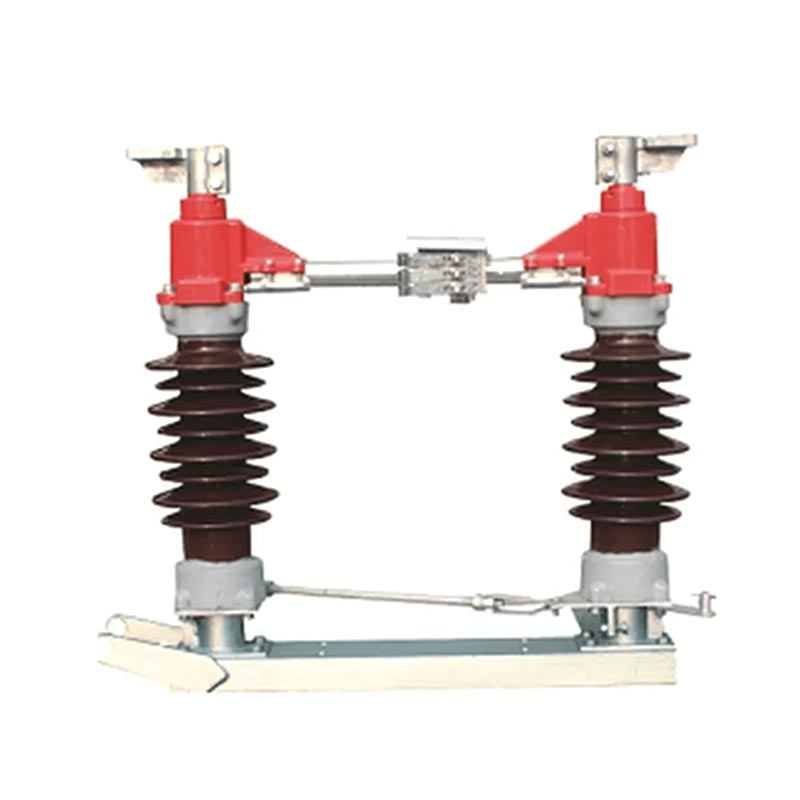

Isolation Switch သည် Outdoor Manual Motorized ဖြစ်သည်။

Isolation Switch Outdoor Manual Motorized သည် Outdoor AC အတွက် အထူးထုတ်လုပ်ထားသည့် Usune ၏ အဓိကထုတ်ကုန်တစ်ခုဖြစ်သည်။ အဆင့်သတ်မှတ်ထားသော အကြိမ်ရေ 50Hz နှင့် အဆင့်သတ်မှတ်ထားသော ဗို့အား 35kV~170kV ရှိသော ဆားကစ်များ။ ၎င်းသည် အဓိကကျသော ပစ္စည်းကိရိယာတစ်ခုဖြစ်သည်။ ဓာတ်အားစနစ်များ၏ ဘေးကင်းပြီး တည်ငြိမ်သောလည်ပတ်မှုကို အာမခံပြီး ဤစီးရီးများအတွက် အခြေခံယူနစ်အဖြစ်လည်း ဆောင်ရွက်နိုင်ပါသည်။ ဆင်းသက်လာထုတ်ကုန်များ။ ထုတ်ကုန်များကို IEC 62271-102 "ဗို့အားမြင့် AC ဖြင့် တင်းကျပ်စွာ ထုတ်လုပ်ထားပါသည်။ switches များနှင့် grounding switches များ ချိတ်ဆက်မှု ဖြတ်တောက်ခြင်း" နှင့် IEC 60694 "ဗို့အားမြင့် switchgear အတွက် ယေဘူယျ နည်းပညာဆိုင်ရာ အခြေအနေများ နှင့် controlgear" သည် ပရော်ဖက်ရှင်နယ် ကျွမ်းကျင်မှုနှင့် ထုတ်ကုန်ယုံကြည်စိတ်ချရမှုကို အာမခံပါသည်။

အလျားလိုက် rotary switching တည်ဆောက်ပုံ ပါ၀င်သော ဤခလုတ်သည် မြင့်မားသော လျှပ်ကာအဆင့်များ ရှိပြီး လေထုညစ်ညမ်းမှု အားကောင်းသည် ခံနိုင်ရည်ရှိခြင်း၊ တည်ငြိမ်သောစက်ပိုင်းဆိုင်ရာစွမ်းဆောင်ရည်နှင့် တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု အဆင်ပြေခြင်းတို့ဖြစ်သည်။ ၎င်းသည် manual နှင့် နှစ်မျိုးလုံးကို ထောက်ပံ့ပေးသည်။ လျှပ်စစ်လည်ပတ်မှုနှင့် လိုအပ်သလို မြေပြင်ခလုတ်ဖြင့် ပြုပြင်နိုင်သည်။ ၎င်းသည် ကြမ်းတမ်းသော အပြင်ဘက်တွင် လိုက်လျောညီထွေဖြစ်စေသည်။ မြင့်မားသော အပူချိန်၊ နိမ့်သော အပူချိန်နှင့် လေထုညစ်ညမ်းမှု ကဲ့သို့သော ပတ်ဝန်းကျင်များ။ ယုံကြည်စိတ်ချရသော ပေးသွင်းသူအနေဖြင့် Usune အား တင်းကြပ်စွာ လုပ်ဆောင်ပါသည်။ နိုင်ငံတကာ စံချိန်စံညွှန်းများကို လိုက်နာပြီး သုံးစွဲသူများအား အရည်အသွေးမြင့်မားစေရန် ထုတ်ကုန်အရည်အသွေးကို တင်းကြပ်စွာ ထိန်းချုပ်ခြင်း၊ ဘေးကင်းပြီး တာရှည်ခံသော ခလုတ်များကို ဖြုတ်လိုက်ပါ။

အဓိက အပလီကေးရှင်းအခြေအနေများ

Outdoor Manual Motorized Isolation Switch ကို ပြင်ပ ပါဝါ ပို့လွှတ်ခြင်းနှင့် ဖြန့်ဖြူးခြင်း စနစ်များတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။ ဓာတ်အားလိုင်း၊ စက်မှုနှင့် သတ္တုတူးဖော်ရေးလုပ်ငန်းများ၊ မြို့ပြတည်ဆောက်ရေးနှင့် စွမ်းအင်သစ် ဓာတ်အားထုတ်လုပ်ရေးတို့တွင် ဖြစ်သည်။ အဲဒါ မကြာခဏ power isolation နှင့် ဘေးကင်းရေး ထိန်းသိမ်းမှု လိုအပ်သော application များအတွက် သင့်လျော်ပြီး အထူးသင့်လျော်ပါသည်။ ကြမ်းတမ်းသော ပြင်ပပတ်ဝန်းကျင်များအတွက်၊ ပါဝါထောက်ပံ့မှု၏ အဆက်ပြတ်မှုနှင့် ဘေးကင်းမှုကို ထိရောက်စွာ အာမခံပါသည်။

ထုတ်ကုန် Core ကန့်သတ်ချက်များ

ထုတ်ကုန်သည် အလွန်ကောင်းမွန်သော နည်းပညာပိုင်းဆိုင်ရာ စွမ်းဆောင်ရည်ကို ကြွားဝါပြီး သတ်မှတ်ချက်များ အမျိုးမျိုးကို လွှမ်းခြုံထားသည်။ ၎င်း၏ core parameters များမှာ အောက်ပါအတိုင်း
- အဆင့်သတ်မှတ်ဗို့အား: 35kV ~ 170kV
- အဆင့်သတ်မှတ်ထားသော လက်ရှိ: 630A~2500A
- အချိန်တိုအတွင်း ခံနိုင်ရည်အဆင့်သတ်မှတ်ထားသည်- 20kA/s~50kA/s
- အဆင့်သတ်မှတ်ထားသော Peak Withstand Current: 50kA~125kA
- Main Circuit Resistance: ≤125μΩ (မော်ဒယ်ပေါ်မူတည်၍ ကွဲပြားသည်)
- တစ်မိနစ် ပါဝါကြိမ်နှုန်း ခံနိုင်ရည်ရှိသော ဗို့အား- 80kV~200kV
- Lightning Impulse Withstand Voltage: 115kV ~ 860kV (မော်ဒယ်နှင့် grounding switch ပေါ်မူတည်၍ ကွဲပြားသည်)
- လည်ပတ်မှု ယန္တရား- လက်စွဲ (CS11၊ CS17D၊ CS14G စီးရီး) သို့မဟုတ် လျှပ်စစ် (CJ2 အမျိုးအစား)

ကုန်ပစ္စည်း အဓိကဖွဲ့စည်းပုံ

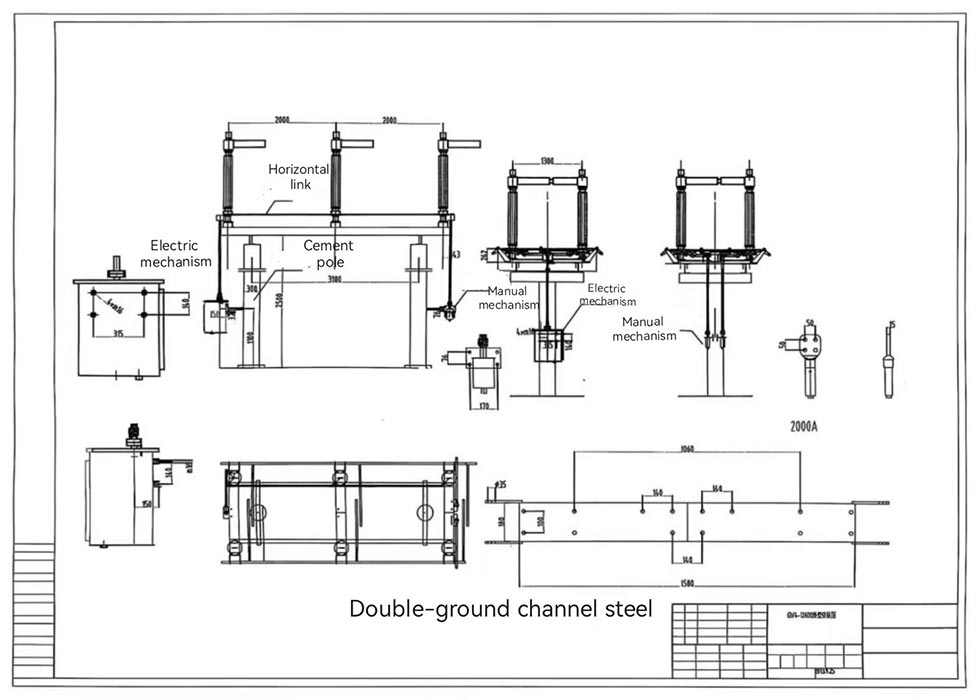

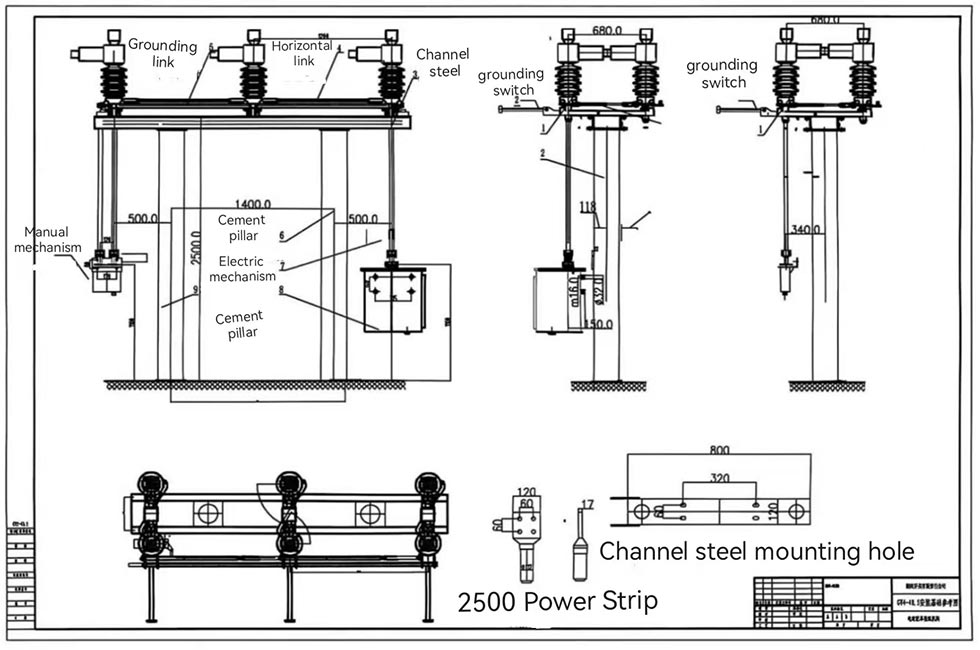

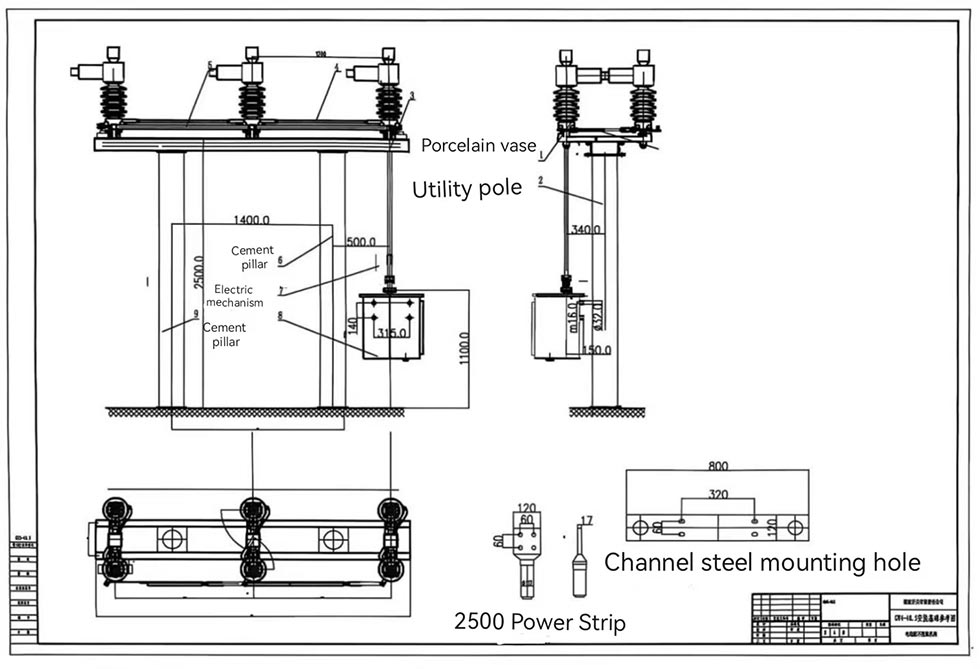

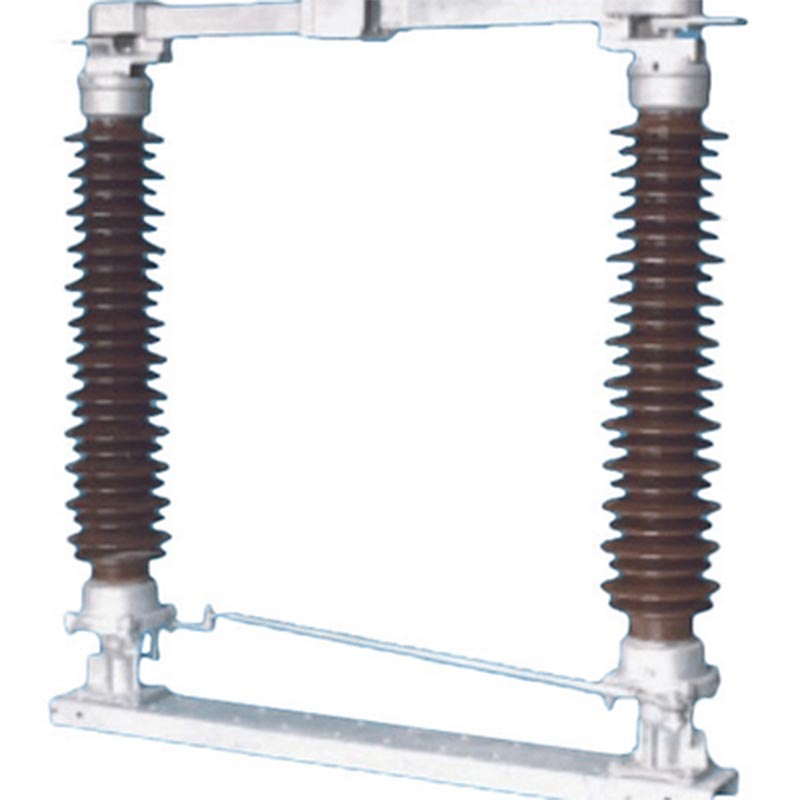

Isolation Switch Outdoor Manual Motorized တွင် double-post handshake ဖွဲ့စည်းပုံကို အသုံးပြုထားသည်။ အဆင့်တစ်ခုစီတွင် အခြေခံတစ်ခုပါဝင်ပြီး၊ post insulators များ၊ အထွက် terminals များနှင့် အဆက်အသွယ်များ။ post insulator နှစ်ခုအား တစ်ခုနှင့်တစ်ခု အပြိုင်တပ်ဆင်ထားသည်။ အောက်ခြေနှစ်ဖက်စလုံးတွင် ထိုင်ခုံများနှင့် အောက်ခြေနှင့် ထောင့်တည့်တည့်တွင် ထိုင်ခုံများပါရှိသည်။ ပင်မလျှပ်ကူးပစ္စည်းသည် ခန့်မှန်းခြေအားဖြင့် လှည့်ပတ်သည်။ post insulator တွင် 90°။ အလယ်အဆက်အသွယ်တွင် ဖုန်မှုန့်နှင့် ဖုန်မှုန့်များကို ဖယ်ရှားပေးသည့် လှည့်ပတ်မှုပုံစံကို ကိုယ်တိုင်သန့်ရှင်းရေးလုပ်ထားသည်။ အဖွင့်အပိတ်အတွင်း အဆက်အသွယ်မှ အညစ်အကြေးများကို ယုံကြည်စိတ်ချရသော ထိတွေ့မှုကို သေချာစေသည်။ အလှည့်ကျ အစိတ်အပိုင်းများကို အလုံပိတ်၊ ပြုပြင်ထိန်းသိမ်းမှုကင်းသော ဒီဇိုင်းနှင့် ဂီယာအစိတ်အပိုင်းများသည် stainless steel pins နှင့် molybdenum ကိုအသုံးပြုသည်။ သံချေးတက်ခြင်းမှ ခံနိုင်ရည်ရှိပြီး သံချေးကင်းစင်သော နိုင်လွန်အပေါက်များပါရှိသော disulfide ပါဝင်ပါသည်။

အဓိကထုတ်ကုန်အင်္ဂါရပ်များ

1. မြင့်မားသောယုံကြည်စိတ်ချရမှု

ထိတွေ့လက်ချောင်းများသည် စွမ်းအားမြင့်၊ လျှပ်ကူးနိုင်စွမ်းမြင့်မားပြီး ပျော့ပျောင်းသော ပစ္စည်းအမျိုးအစားသစ်ကို အသုံးပြုသည်။ အားကိုးကြတယ်။ spring corrosion နှင့် heat annealing ကြောင့် အဆက်အသွယ်ပြတ်တောက်ခြင်းမှ ရှောင်ရှားရန် ၎င်းတို့၏ ပျော့ပျောင်းမှု။ ဤလျှပ်ကူးပစ္စည်းဖွဲ့စည်းပုံသည် နိုင်ငံတော် အသုံးဝင်မှု မော်ဒယ် မူပိုင်ခွင့်ကို ရရှိထားသည်။

2. ကြမ်းတမ်းသောပတ်ဝန်းကျင်တွင် လိုက်လျောညီထွေရှိမှု

အမြင့်ပေ ≤2000m၊ ပတ်ဝန်းကျင်အပူချိန် -40℃ မှ +40℃၊ လေတိုက်နှုန်း ≤34m/s နှင့် ငလျင်ပြင်းအား ≤8 ဒီဂရီ။ Creepage အကွာအဝေးသည် GB/T5582 ၏ Class III သို့မဟုတ် IV လိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။ လေထုညစ်ညမ်းမှုကို ခံနိုင်ရည်အားကောင်းပြီး icing (ရေခဲအထူ ≤10mm)။

3. Dual Operation Modes

လူကိုယ်တိုင်နှင့် လျှပ်စစ်လုပ်ဆောင်မှုကို ပံ့ပိုးပေးသည်၊ လိုအပ်သလို ရွေးချယ်နိုင်သည်။ အဆိုပါ manual ယန္တရားသည်နေစဉ်, လည်ပတ်ရန်လွယ်ကူသည်။ လျှပ်စစ်ယန္တရား (CJ2 အမျိုးအစား) ကို လျှော့ချဂီယာမှတစ်ဆင့် AC မော်တာဖြင့် မောင်းနှင်ပြီး စွမ်းဆောင်ရည်မြင့်မားပြီး လုပ်အားခြွေတာခြင်း စွမ်းဆောင်ရည်။

4. Safety Interlock

grounding switch တပ်ဆင်ထားသောအခါတွင် main conductive circuit နှင့် grounding switch တို့သည် ယုံကြည်စိတ်ချစွာအသုံးပြုနိုင်ပါသည်။ ပင်မပတ်လမ်းကိုပိတ်သောအခါတွင် grounding switch သည် မပိတ်နိုင်စေရန်၊ interlocked နှင့် အပြန်အလှန်အားဖြင့်၊ မတော်တဆ လည်ပတ်မှုကို ကာကွယ်ပေးခြင်း။

5. အဆင်ပြေသော တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်း။

Phase-to-phase နှင့် vertical connecting rods များသည် pins များနှင့် လိုအပ်ချက်များကို ဖယ်ထုတ်ပြီး ကုပ်ထားသော ဖွဲ့စည်းပုံကို ခံယူသည်။ ဂဟေဆော်ခြင်းဖြင့် မြင့်မားသော တပ်ဆင်မှု ထိရောက်မှုကို ဖြစ်ပေါ်စေသည်။ လှည့်ပတ်သည့် အစိတ်အပိုင်းများသည် ပြုပြင်ထိန်းသိမ်းမှုကင်းပြီး ပုံမှန်ရိုးရှင်းစေသည်။ စစ်ဆေးခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်း ၊ ရေရှည်လည်ပတ်မှုကုန်ကျစရိတ်များကို လျှော့ချခြင်း။

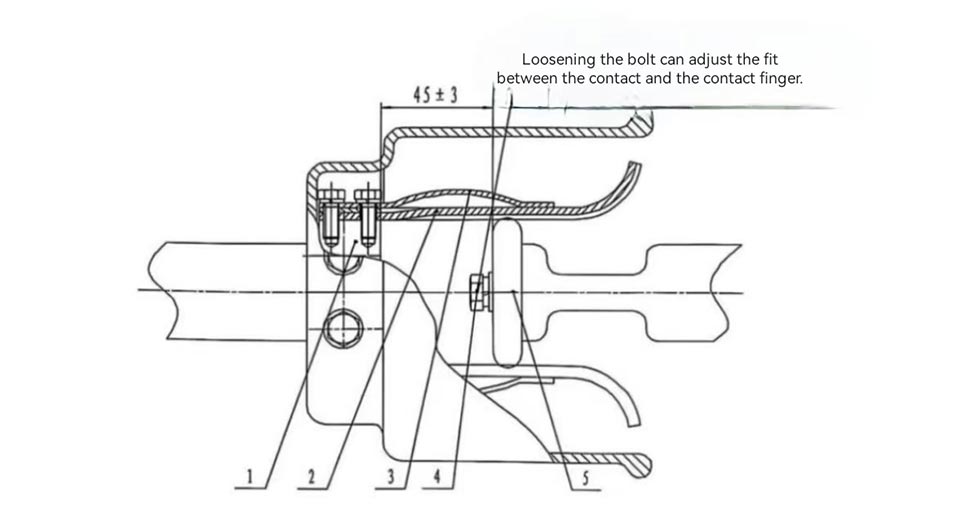

1. Finger touch base
2. လက်ဖြင့်ထိပါ။
3. သံလိုက်သော့ခတ်ပန်းကန်
4. Bolt
5. ဆက်သွယ်ရန်
ပုံ 2 လွှမ်းမိုးသောလျှပ်စစ်ဆက်သွယ်မှုအမှတ်များ၏ ဇယားကွက်

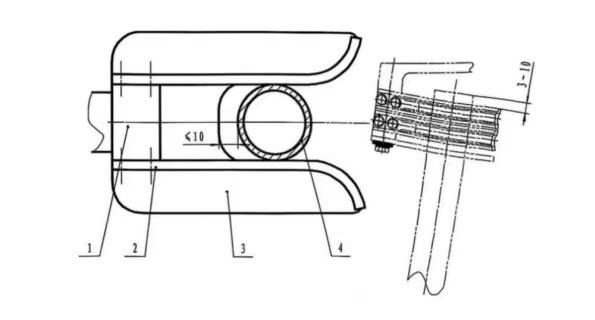

1. မြေပြင်ဓါး static contact ဦးခေါင်း
2. လက်ချောင်းဖြင့် ဆက်သွယ်ပါ။
3. နေရာချထားခြင်းပန်းကန်
4. မြေပြင်ဓားပြွန်
ပုံ 3 မြေစိုက်ပြွန်၏ အနေအထားနှင့် တည်နေရာပြပန်းကန်၏ ဇယားကွက်

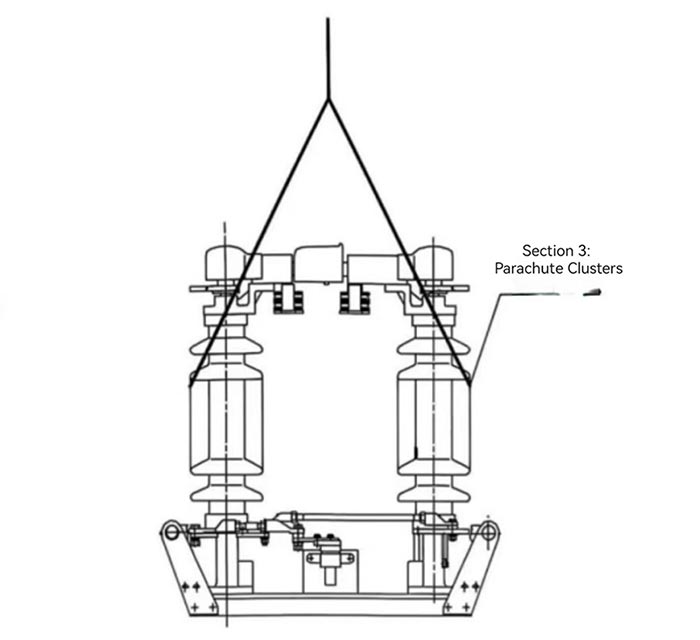

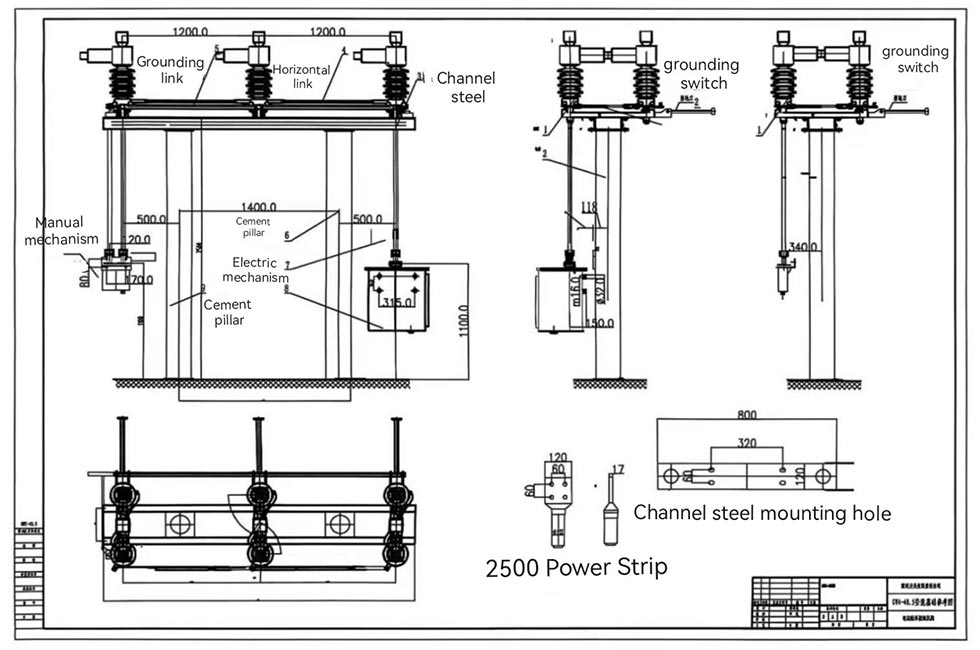

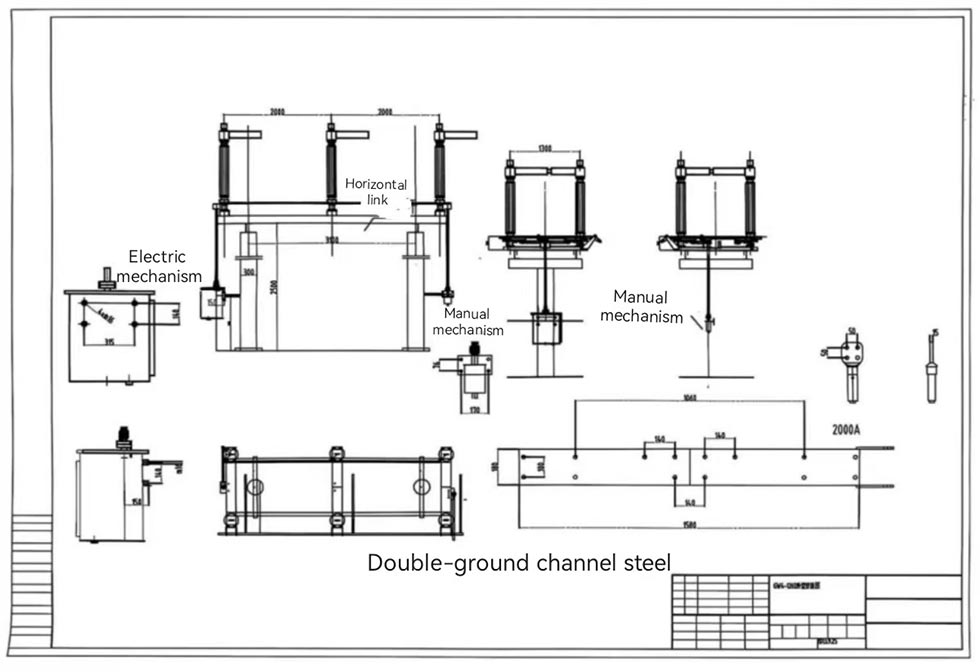

ပုံ 4 Hoisting Diagram

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

Real-world Application Case

ဖြစ်ရပ်လေ့လာမှု- တရုတ်နိုင်ငံအနောက်ပိုင်းရှိ အမြင့်ပေမြင့်ဓာတ်အားလိုင်းစီမံကိန်း

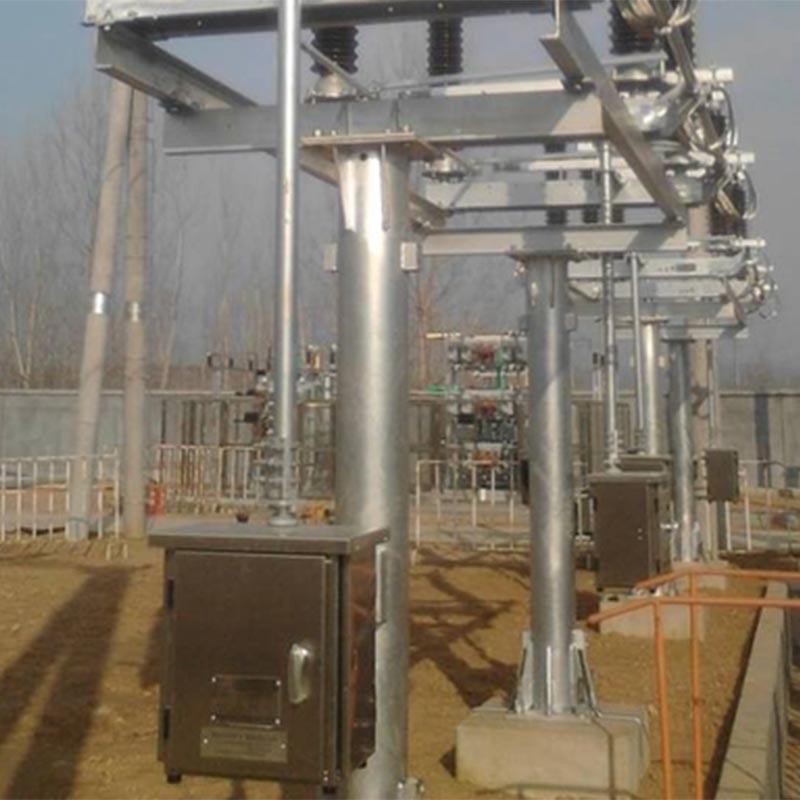

တရုတ်နိုင်ငံအနောက်ပိုင်းရှိ မဟာဓာတ်အားလိုင်းကုမ္ပဏီတစ်ခုသည် 110kV သွယ်တန်းခြင်းအဆင့်မြှင့်တင်ရေးစီမံကိန်းကို ဆောင်ရွက်နေပါသည်။ တွင်တည်ရှိသည်။ အမြင့်ပေ 1800 မီတာ၊ စီမံကိန်းသည် နှစ်စဉ် ပျမ်းမျှ အပူချိန် -15 ℃ မှ 25 ℃ ၊ မကြာခဏ လေပြင်းတိုက်ခတ်ခြင်းနှင့် ၊ ဆောင်းရာသီတွင် နှင်းထူထပ်သည်။ ပရောဂျက်သည် Usune GW4(A)-126(D)(W)/1250 အဆက်ဖြတ်ခြင်းခလုတ်များ (CJ2 နှင့် တပ်ဆင်ထားသည် လျှပ်စစ်လည်ပတ်မှု ယန္တရားများနှင့် မြေပြင်ခလုတ်များ)။ လွန်ခဲ့သည့် သုံးနှစ်အတွင်း ထုတ်ကုန်ကို သရုပ်ပြခဲ့သည်။ လျှပ်ကာများ ပျက်စီးခြင်း သို့မဟုတ် အပူလွန်ကဲခြင်း မရှိဘဲ ကောင်းမွန်သော ပတ်ဝန်းကျင် လိုက်လျောညီထွေရှိမှု၊ အဖွင့်အပိတ် လုပ်ဆောင်ချက်များသည် ချောမွေ့ပြီး ဆောင်းရာသီတွင် 8mm ရေခဲများ စုပုံနေသော်လည်း ပုံမှန်အတိုင်း လည်ပတ်နိုင်သေးသည်။ တည်ငြိမ်သော ဓာတ်အားလိုင်း လည်ပတ်မှု။ ထုတ်လုပ်သူအနေဖြင့် Usune သည် site တွင်တပ်ဆင်ခြင်းဆိုင်ရာလမ်းညွှန်ချက်နှင့်ပုံမှန်ပေးပါသည်။ ပရောဂျက်အတွက် ပြုပြင်ထိန်းသိမ်းမှု ဝန်ဆောင်မှုများသည် သုံးစွဲသူထံမှ ချီးမြင့်မှုရရှိခြင်း။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- အသုံးပြုနေစဉ်အတွင်း Usune ပြင်ပချိတ်ဆက်မှုဖြတ်တောက်ခြင်းခလုတ်၏ လက်စွဲလည်ပတ်မှု ရုန်းအား တိုးလာပါက ကျွန်ုပ် ဘာလုပ်သင့်သနည်း။

A1- manual လည်ပတ်မှု torque တိုးလာရခြင်း၏ အဓိကအကြောင်းရင်းမှာ လည်ပတ်နေသော အစိတ်အပိုင်းများရှိ ချောဆီများ ၊ ဂီယာစနစ် ခြောက်သွေ့သွားခြင်း၊ ညစ်ပတ်လာခြင်း၊ သို့မဟုတ် ရှပ်တံများ သံချေးတက်သွားခြင်းကြောင့် ဂီယာအား တိုးလာစေသည် ခုခံမှု။ ဖြေရှင်းချက်- ပထမဦးစွာ လုပ်ဆောင်ချက်ကို ရပ်လိုက်ပါ။ isolating switch ကို အတည်ပြုပြီးနောက် အဖွင့်အနေအထားတွင် ရှိနေသည် ဗို့အားမြင့်လိုင်းအား မြေစိုက်ထားပြီး၊ လှည့်နေသော အစိတ်အပိုင်းများကို ဖြုတ်ထုတ်ကာ စုဆောင်းထားသော အညစ်အကြေးများနှင့် သံချေးများကို ဖယ်ရှားသန့်စင်ကာ လိမ်းပေးပါ။ သင့်လျော်သော ချောဆီပမာဏ။ ပြဿနာဆက်ရှိနေပါက Usune အရောင်းအပြီးဝန်ဆောင်မှုအဖွဲ့ထံ ဆက်သွယ်ပါ။ ပရော်ဖက်ရှင်နယ် ပြုပြင်မှု။ Usune စက်ရုံတွင် အချိန်နှင့်တစ်ပြေးညီ ပံ့ပိုးပေးနိုင်ရန် ပရော်ဖက်ရှင်နယ် ပြုပြင်ရေးဝန်ထမ်းများနှင့် အပိုပစ္စည်းများ ရှိသည်။

Q2: Usune Isolation Switch ကို Outdoor Manual Motorized တွင် ပြင်းထန်သော ဓာတုချေးများရှိသော နေရာများတွင် အသုံးပြုနိုင်မည်လား။ သို့ဆိုလျှင်၊ ဘယ်လိုသတိထားရမလဲ။

A2: ၎င်းကို ဓာတုအပျော့စားမှ အလယ်အလတ် ဓာတုချေးစားသည့်နေရာများတွင် အသုံးပြုနိုင်ပါသည်။ အဓိကသတိထားချက်များ- 1. ပေးသွင်းသူအား အသိပေးပါ။ အော်ဒါမှာလိုက်တဲ့ ပတ်ဝန်းကျင်ရဲ့ corrosion အဆင့်။ Usune သည် သံချေးတက်ခြင်း ကုသမှုကို စိတ်ကြိုက်ပြုလုပ်မည် (ဥပမာ- ရေနွေးပူပူဖြင့် ပြုတ်ပါ။ အားဖြည့်သံမဏိ အစိတ်အပိုင်းများကို သွပ်ရည်ပြုလုပ်ခြင်းနှင့် အထူးတိုက်စားမှု ဆန့်ကျင်သည့် insulator များကို ရွေးချယ်ခြင်း); 2. ပုံမှန်ဆေးကြောသန့်စင်ပါ။ အဆိပ်ဖြစ်စေသောပစ္စည်းများကိုဖယ်ရှားရန် insulator တွင်လည်းလျှပ်ကူးပစ္စည်းအစိတ်အပိုင်းများ၊ ၃။ ပုံမှန်စစ်ဆေးခြင်းကို အတိုချုံးပါ။ စက်ဝိုင်း၊ အဆက်အသွယ်မျက်နှာပြင်နှင့် insulator အခြေအနေကိုစစ်ဆေးခြင်းအပေါ်အာရုံစိုက်ပြီးပျက်စီးနေသောအစိတ်အပိုင်းများကိုချက်ချင်းအစားထိုးပါ။ အဘို့ ပြင်းထန်သော ဓာတုချေးများရှိသော နေရာများတွင် စိတ်ကြိုက်ဖြေရှင်းနည်းများအတွက် Usune နည်းပညာဌာနနှင့် တိုင်ပင်ပါ။

ကုန်ပစ္စည်းထောက်ပံ့ရေးနှင့် အရောင်းအပြီးဝန်ဆောင်မှု

Usune Isolation Switch တိုင်းတွင် Outdoor Manual Motorized သည် တပ်ဆင်မှုဆိုင်ရာ ဆက်စပ်ပစ္စည်းများနှင့် အပြည့်အစုံ တပ်ဆင်ထားပါသည်။ ထုတ်ကုန်လက်မှတ်၊ တပ်ဆင်ခြင်းနှင့် လည်ပတ်မှုလက်စွဲတို့နှင့်အတူ သုံးစွဲသူမှ အမိန့်ပေးသည့် လည်ပတ်မှုယန္တရား၊ နှင့်ဆက်စပ်ပစ္စည်းများစာရင်း။ တရုတ်နိုင်ငံတွင် အမြစ်တွယ်နေသော ပေးသွင်းသူတစ်ဦးအနေဖြင့် Usune တွင် ပြည့်စုံသော ထုတ်လုပ်မှုနှင့် ရောင်းချပြီးနောက် စနစ်တစ်ခုရှိသည်။ စက်ရုံတွင် ထုတ်ကုန်တိုင်းသည် မထွက်မီ အရည်အသွေးပြည့်မီကြောင်း သေချာစေရန် တင်းကျပ်သော အရည်အသွေး စစ်ဆေးရေး လုပ်ငန်းစဉ်တစ်ခု ရှိပါသည်။ စက်ရုံ; အရောင်းအပြီးဝန်ဆောင်မှုအဖွဲ့သည် ဆိုက်တွင်းတပ်ဆင်မှုလမ်းညွှန်မှု၊ အမှားရှာပြင်ခြင်း၊ ပြုပြင်ထိန်းသိမ်းခြင်းနှင့် အခြားအရာများကို ပံ့ပိုးပေးပါသည်။ ဖောက်သည်များ၏လိုအပ်ချက်များကို 24 နာရီတနေ့လျှင်တုံ့ပြန်ဝန်ဆောင်မှုများနှင့်အရည်အသွေးမြင့်ထုတ်ကုန်များပေးအပ်ရန်သန္နိဋ္ဌာန်ချထားပါသည်။ ပြည်တွင်းပြည်ပရှိ ဖောက်သည်များအား ဂရုတစိုက် ဝန်ဆောင်မှုပေးခြင်း၊ ရေရှည်တည်မြဲသော ပူးပေါင်းဆောင်ရွက်မှုဆက်ဆံရေးကို တည်ဆောက်ခြင်း။
