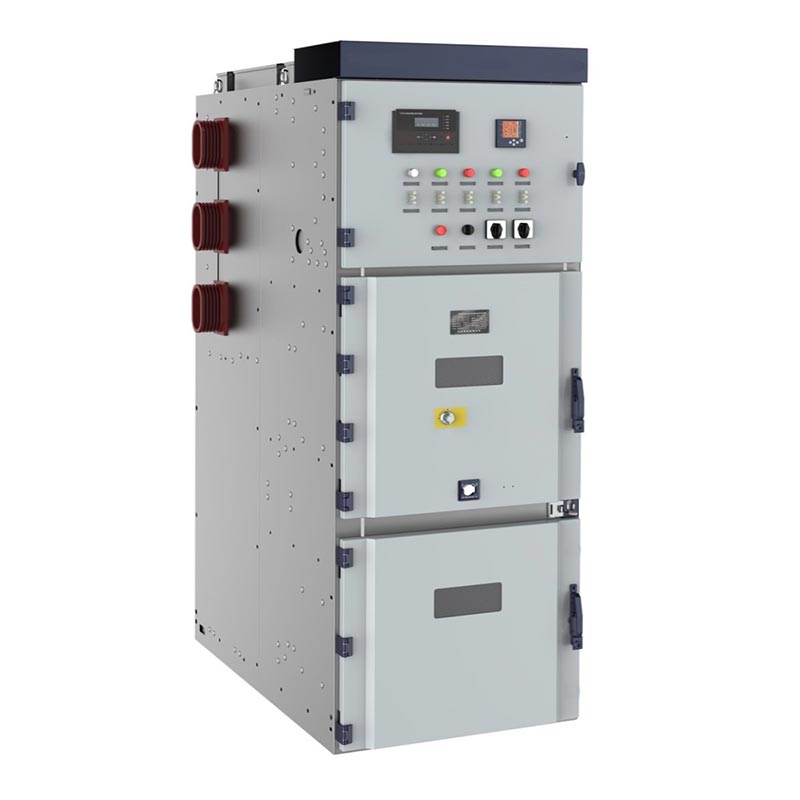

24kv Medium Voltage Lv နှင့် Mv Switchgear

Usune 24kV အလတ်စား ဗို့အား Lv နှင့် Mv Switchgear၊ KYN28-24 (Z)(GZS1) သည် သံချပ်ကာတပ်ထားသော ဆုတ်ခွာနိုင်သော AC မှ ပိုင်ဆိုင်သည် metal-enclosed switchgear အမျိုးအစား။ ၎င်းသည် သုံးဆင့် AC 50Hz ပါဝါစနစ်များအတွက် သင့်လျော်ပြီး အဓိကအားဖြင့် အသုံးပြုသည်။ ပါဝါ ဧည့်ခံခြင်း၊ ဖြန့်ဖြူးခြင်း၊ ပတ်လမ်းထိန်းချုပ်ခြင်း၊ ကာကွယ်ခြင်းနှင့် စောင့်ကြည့်ခြင်း။

24kV Medium Voltage Lv နှင့် Mv Switchgear ကို ဓာတ်အားပေးစက်ရုံများ၊ ဓာတ်အားခွဲရုံများ၊ စက်မှုနှင့် သတ္တုတွင်းများတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။ လုပ်ငန်းများနှင့် ဓာတ်အားလက်ခံခြင်း၊ ဖြန့်ဖြူးခြင်း၊ ထိန်းချုပ်ခြင်းနှင့် ကာကွယ်ခြင်းအတွက် အထပ်မြင့်အဆောက်အအုံများ။ Usune ၏အဓိကအချက် ထုတ်လုပ်မှုအခြေစိုက်စခန်းသည် တရုတ်နိုင်ငံတွင် တည်ရှိပြီး အရည်အသွေးမြင့်သည့် အရည်အသွေးမြင့် ထုတ်လုပ်သူအဖြစ် ယုံကြည်စိတ်ချရသော ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူဖြစ်လာသည်။ ကမ္ဘာတစ်ဝှမ်းရှိ သုံးစွဲသူများအတွက် အလယ်အလတ်ဗို့အား ဖြန့်ဖြူးမှုဖြေရှင်းချက်။

အနိမ့်ဗို့အားခလုတ်ဂီယာ

အလယ်အလတ်ဗို့အားခလုတ်ဂီယာ

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

ကျွန်ုပ်တို့၏ထုတ်ကုန်များသည် အောက်ပါစံနှုန်းများကို အတိအကျလိုက်နာပါသည်။

1. GB3906-2006 "3.6-40.5kV AC Metal-Enclosed Switchgear နှင့် Controlgear"
2. GB/T11022 "ဗို့အားမြင့် Switchgear နှင့် Controlgear အတွက် အထွေထွေနည်းပညာဆိုင်ရာ အခြေအနေများ"
3. IEC62271-200 "1kV အထက်နှင့် 52kV အောက် အဆင့်သတ်မှတ်ထားသော ဗို့အားဖြင့် AC သတ္တု-အဖုံးပါသော ခလုတ်ဂီယာ"
4. DL/T404 "Indoor AC ဗို့အားမြင့် Switchgear ကိုမှာယူခြင်းအတွက် နည်းပညာဆိုင်ရာ အခြေအနေများ"

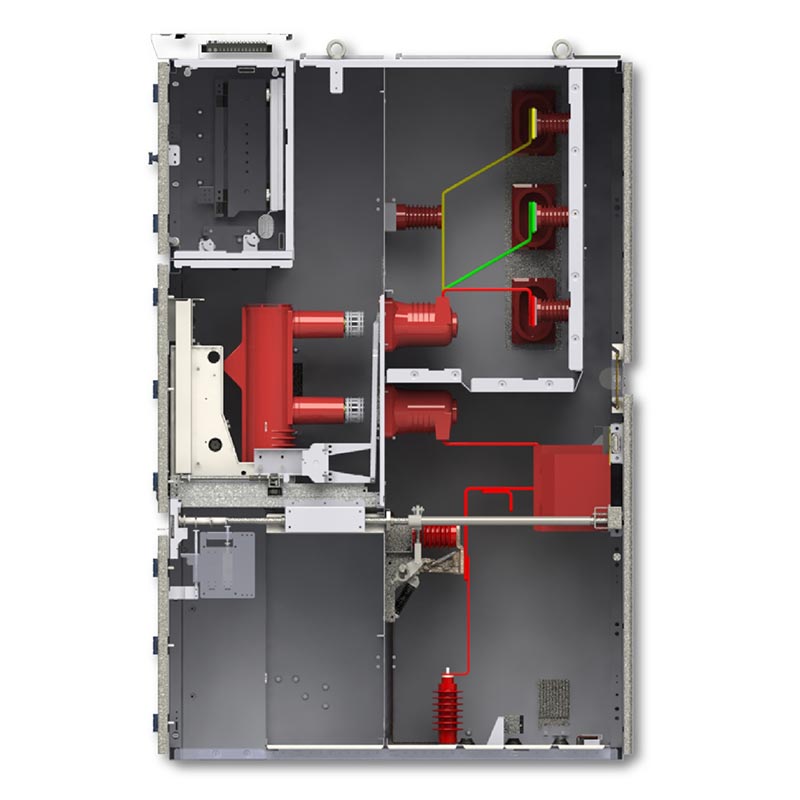

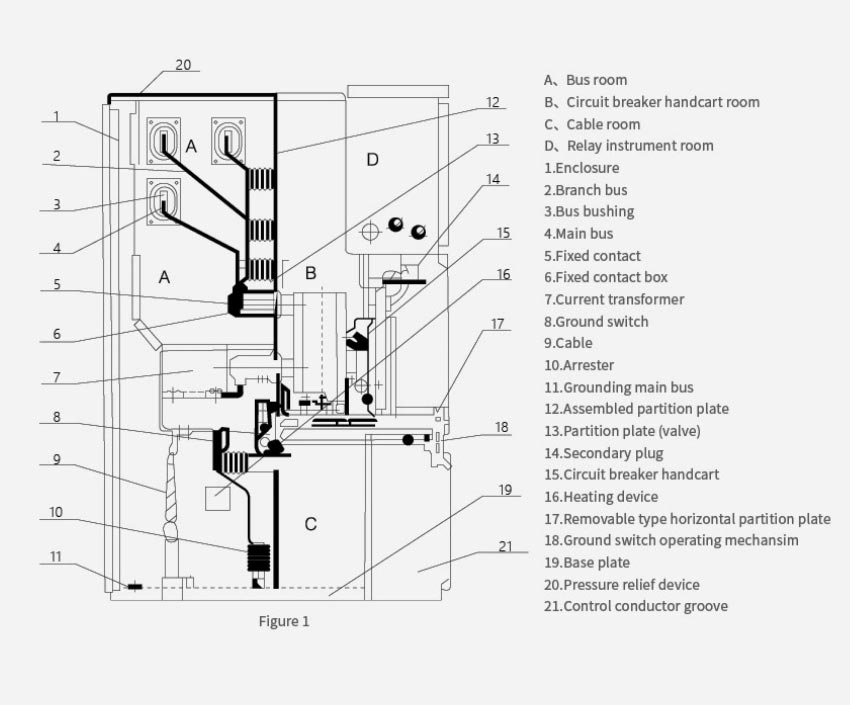

ဝန်ကြီးအဖွဲ့ဖွဲ့စည်းပုံ

24kV Medium Voltage Low နှင့် Medium Voltage Switchgear သည် သတ္တုအားလုံးကို ပိုင်းခြားထားသော ဖွဲ့စည်းပုံကို လက်ခံပါသည်။ အလုပ်လုပ်နိုင်သော ဧရိယာကို သီးခြားခွဲထားကာ ပြတ်ရွေ့ကြောများ ပျံ့နှံ့မှုကို ထိထိရောက်ရောက် နှိမ်နင်းသည်။

1. Circuit Breaker Compartment- ဖြုတ်တပ်နိုင်သော ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာတွန်းလှည်းဖြင့် တပ်ဆင်ထားသည်။
2. Busbar Compartment- ပင်မ busbarများ၊ အကိုင်းအခက် busbars နှင့် busbar insulator များပါရှိသည်။
3. Cable Compartment- လက်ရှိထရန်စဖော်မာများ၊ ဗို့အားထရန်စဖော်မာများ၊ မြေစိုက်ခလုတ်များနှင့် ကေဘယ်ဂိတ်များကို တပ်ဆင်ပါ။
4. ထိန်းချုပ်ကိရိယာအခန်း- relays၊ အကာအကွယ်ကိရိယာများ၊ တူရိယာများ၊ အလယ်တန်းဝါယာကြိုးများနှင့် တပ်ဆင်ထားသည်။ ထိန်းချုပ်မှု ပြားများ။
5. Pressure Relief Channel- အမှားအယွင်းဘေးကင်းမှုကို မြှင့်တင်ရန် ကက်ဘိနက်၏ထိပ်တွင် အနားသတ်ကိရိယာတစ်ခုပါရှိသည်။

အဓိကအင်္ဂါရပ်များ

1. ပြတ်ရွေ့ကြောများ ပျံ့နှံ့မှုနှင့် အပြန်အလှန် စွက်ဖက်မှုကို တားဆီးရန် သတ္တုအကန့်များ။

2. ပြည့်စုံသောစက်မှုငါးခုပါသော့ချိတ်-
- ဆားကစ်ဘရိတ်ကာတွန်းလှည်းကို တွန်းချခြင်း သို့မဟုတ် ဆွဲခြင်းအား ဝန်အောက်မှ ကာကွယ်ပေးသည်။
- grounding switch ကိုပိတ်သောအခါ circuit breaker ကိုပိတ်ခြင်းမှကာကွယ်ပေးသည်။
- အားဖြည့်နေစဉ်တွင် grounding switch ၏ မတော်တဆပိတ်ခြင်းကို ကာကွယ်ပေးသည်။
- အားဖြည့်ခန်းများအတွင်းသို့ မတော်တဆဝင်ရောက်ခြင်းမှ ကာကွယ်ပေးသည်။
- isolating switch ၏ လွဲမှားစွာလည်ပတ်မှုကို တားဆီးပေးသည်။

3. ရှေ့ပိုင်းလည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုအတွက် ဗဟိုတပ်ဆင်ထားသော ဖြုတ်တပ်နိုင်သောတွန်းလှည်း။

4. မြင့်မားသောလျှပ်ကာအဆင့်၊ ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံနှင့်ခိုင်ခံ့သောအမှားခံနိုင်ရည်ရှိသည်။

5. အမျိုးမျိုးသော ဓာတ်အားဖြန့်ဖြူးရေးအစီအစဥ်များနှင့်အညီ လိုက်လျောညီထွေဖြစ်စေသော ပြည်တွင်းနှင့် နိုင်ငံတကာစံနှုန်းများနှင့် ကိုက်ညီခြင်း။

လက်တွေ့အသုံးချမှုကိစ္စများ

Case 1- တရုတ်နိုင်ငံအရှေ့ပိုင်းရှိ မြူနီစီပယ်ဓာတ်အားခွဲရုံ

1. ပရောဂျက်နောက်ခံ

တိုးပွားလာသော မြို့ပြနှင့်ကိုက်ညီစေရန် ၎င်း၏ဒုတိယဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်ကို အဆင့်မြှင့်တင်ရန် 110kV စည်ပင်ဓာတ်အားခွဲရုံတစ်ခု လိုအပ်နေပါသည်။ ပါဝါဝယ်လိုအားနှင့် ပါဝါထောက်ပံ့မှု ယုံကြည်စိတ်ချရမှုကို တိုးတက်စေသည်။

2. ဖြေရှင်းချက်

36 Usune 24kV အလတ်စား ဗို့အား Lv နှင့် Mv Switchgear ယူနစ်များကို 24kV ဓာတ်အားဖြန့်ဖြူးရေးစနစ်အတွက် အသုံးပြုထားသည်။

3. ရလဒ်များ

- switchgear ၏ကျစ်လစ်သိပ်သည်းသောဒီဇိုင်းသည်ဓာတ်အားခွဲရုံ၏ကြမ်းပြင်နေရာ၏ 30% ကိုကယ်တင်သည်။
- လည်ပတ်မှုသုံးနှစ်တာကာလအတွင်း မတော်တဆမှုတစ်စုံတစ်ရာမရှိဘဲ အကာအကွယ်ငါးခုပါသော့ချိတ်စနစ်။
- ယုံကြည်စိတ်ချရသော vacuum circuit breaking နည်းပညာသည် ပြတ်တောက်ချိန်ကို 80% ထက် သိသိသာသာ လျှော့ချပေးသည်။ နေထိုင်သူ 200,000 အတွက် power supply အရည်အသွေး။

ဖြစ်ရပ် ၂- အာရှအလယ်ပိုင်းရှိ ကြီးမားသော ရေနံဓာတုစက်ရုံ

1. ပရောဂျက်နောက်ခံ

ခေတ်မီရေနံဓာတုဗေဒဆိုင်ရာ ရှုပ်ထွေးမှုတစ်ခုအတွက် ယုံကြည်စိတ်ချရသော အလယ်အလတ်ဗို့အား ဓာတ်အားဖြန့်ဖြူးရေးစနစ် လိုအပ်ပါသည်။ အရေးကြီးသော ထုတ်လုပ်မှု စက်ကိရိယာများ၏ စဉ်ဆက်မပြတ် လည်ပတ်မှု။

2. ဖြေရှင်းချက်

ကြမ်းတမ်းသောစက်မှုပတ်ဝန်းကျင်အတွက် အထူးဒီဇိုင်းထုတ်ထားပြီး အဆင့်မြှင့်တင်ထားသည့် Usune 24kV ခလုတ်ဂီယာယူနစ် 58 ခု ပေးထားသည်။ ဖုန်မှုန့်နှင့်ချေးခံနိုင်ရည်။

3. ရလဒ်များ

- ပြင်းထန်သောနေရာပတ်ဝန်းကျင် (ဖုန်မှုန့်များ၊ ဓာတုအငွေ့များ) ကို အောင်မြင်စွာ ခုခံနိုင်သည် စွမ်းဆောင်ရည်။
- လျင်မြန်သောချို့ယွင်းချက်ပြတ်တောက်မှုစွမ်းရည် (≤ 60ms) သည် စျေးကြီးသော compressor များနှင့် ဓာတ်ပေါင်းဖိုများကို အချိန်တိုအတွင်း ပျက်စီးခြင်းမှ ကာကွယ်ပေးသည် ဆားကစ်များ။
- ရှေ့တွင်တပ်ဆင်ထားသော ပြုပြင်ထိန်းသိမ်းမှုဒီဇိုင်းသည် ထုတ်လုပ်မှုအဆက်မပြတ်ရှိစေရန် ပြုပြင်ထိန်းသိမ်းမှုရပ်နားချိန်ကို 50% လျှော့ချပေးသည်။

ထုတ်ကုန် ပြင်ပ အတိုင်းအတာ

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမေးအဖြေများ

Q1- ဤ 24kV အလတ်စား ဗို့အား Lv နှင့် Mv Switchgear ၏ သက်ဆိုင်သော ဗို့အားအကွာအဝေးက ဘာလဲ ။

A1- ထုတ်ကုန်သည် 3.6～12kV၊ 24kV သုံးဆင့် AC 50/60Hz ပါဝါစနစ်များအတွက် သင့်လျော်ပြီး အများစု၏လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။ အလယ်အလတ် ဗို့အား ဖြန့်ဖြူးမှု အခြေအနေများ။

Q2- စက်ကိရိယာသည် ဆိုက်တွင်းထိန်းသိမ်းမှုနှင့် ပြုပြင်မှုကို ပံ့ပိုးပေးပါသလား။

A2: ဟုတ်တယ်။ ထုတ်ကုန်သည် ရှေ့မှလည်ပတ်သော၊ ရှေ့-ထိန်းသိမ်းမှုပုံစံကို လက်ခံသည်။ circuit breaker trolley ကို ရွှေ့နိုင်သည်။ အခြားဆားကစ်များ၏လည်ပတ်မှုကိုမထိခိုက်စေဘဲ အမြန်ပြုပြင်ထိန်းသိမ်းခြင်းနှင့် အစားထိုးခြင်း။

Q3- ပရော်ဖက်ရှင်နယ် ပေးသွင်းသူတစ်ဦးအနေဖြင့် သင့်စက်ရုံသည် စိတ်ကြိုက်ဖြေရှင်းချက်များအား ပေးဆောင်ပါသလား။

A3: ဟုတ်တယ်။ Usune သည် အဆင့်သတ်မှတ်ထားသော လက်ရှိ၊ တိုတောင်းသော ဖြတ်တောက်ထားသော လက်ရှိ၊ အစိုးရအဖွဲ့အရွယ်အစား၊ အကာအကွယ်ပုံစံကို စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ စသည်တို့အရ၊ ကွဲပြားခြားနားသောလည်ပတ်မှုအခြေအနေများနှင့်စနစ်လိုအပ်ချက်များနှင့်လိုက်လျောညီထွေဖြစ်အောင်ပရောဂျက်လိုအပ်ချက်များ။
