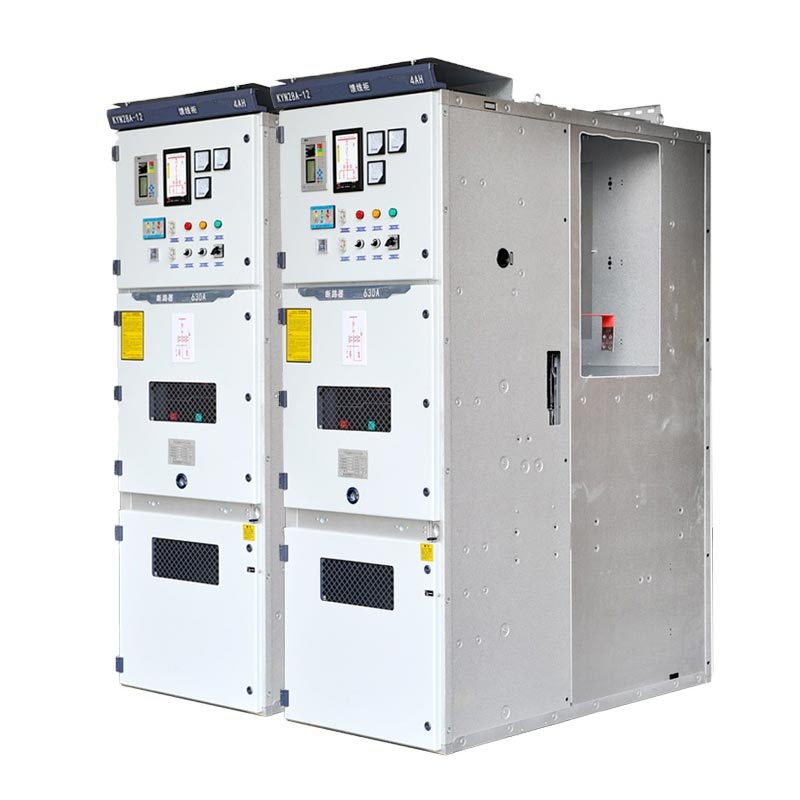

Kyn28 Switchgear 11kV

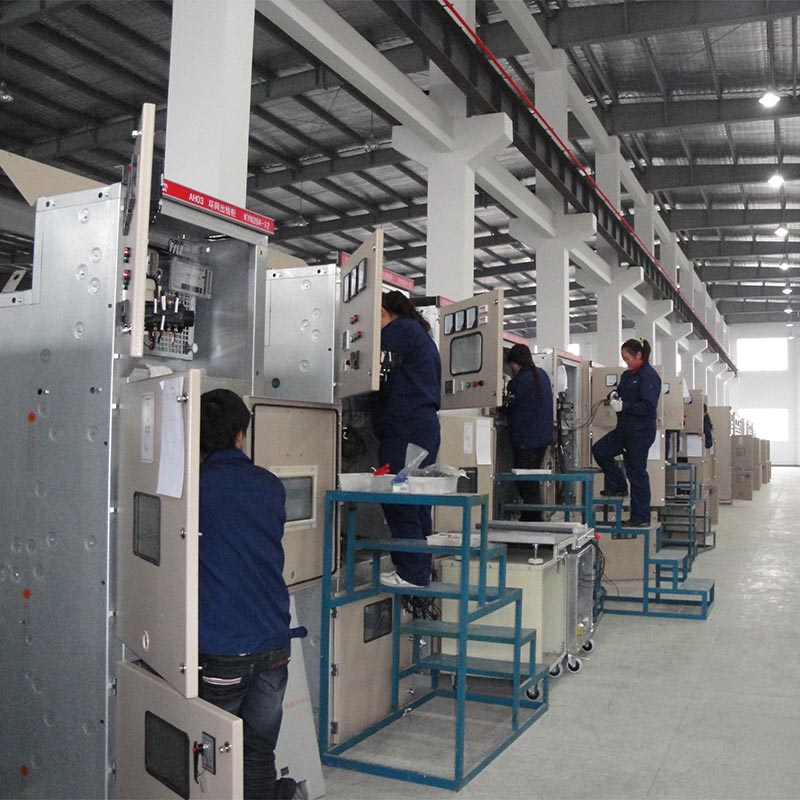

Usune Kyn28 Switchgear 11kV သည် 3.6kV–12kV၊ 50Hz သုံးဆင့် AC စနစ်များအတွက် သင့်လျော်ပြီး ပါဝါလက်ခံရရှိမှုကို ဖွင့်ပေးခြင်း၊ ဖြန့်ဖြူးခြင်း၊ ထိန်းချုပ်ခြင်း၊ ကာကွယ်ခြင်းနှင့် စောင့်ကြည့်ခြင်း။ ၎င်းသည် single busbar၊ single busbar sectionalization နှင့် double ကိုထောက်ပံ့ပေးသည်။ busbar ချိတ်ဆက်မှုနည်းလမ်းများ၊ ၎င်းအား ဓာတ်အားစနစ်များတွင် သော့ပါဝါဖြန့်ဖြူးသည့်ကိရိယာဖြစ်စေသည်။ ပင်မထုတ်ကုန်တစ်ခုအနေဖြင့်၊ ပရော်ဖက်ရှင်နယ်တရုတ်လျှပ်စစ်ဓာတ်အားပေးစက်များရောင်းချသူဖြစ်ပြီး၊ ၎င်းသည်ကမ္ဘာ့ယုံကြည်စိတ်ချရသောအလယ်အလတ်ဗို့အားဖြန့်ဖြူးသူဖြစ်လာသည်။ ၎င်း၏စက်ရုံထုတ်လုပ်မှုစွမ်းရည်နှင့်တည်ငြိမ်အရည်အသွေးကြောင့်ဖြေရှင်းချက်။

အနိမ့်ဗို့အားခလုတ်ဂီယာ

အလယ်အလတ်ဗို့အားခလုတ်ဂီယာ

အဓိက စံနှုန်းများကို လိုက်နာခြင်း။

Usune Kyn28 Switchgear 11kV သည် ထုတ်ကုန်သေချာစေရန် နိုင်ငံတကာနှင့် ပြည်တွင်းစံနှုန်းများကို တင်းကြပ်စွာ လိုက်နာသည်။ ယုံကြည်စိတ်ချရမှု၊ ဘေးကင်းမှုနှင့် အပြန်အလှန်လုပ်ဆောင်နိုင်မှု-

1. IEC 60298 / IEC 62271-200- အဆင့်သတ်မှတ်ဗို့အား 1kV မှ 52kV ပါသော AC သတ္တု-အဖုံးပါသော Switchgear
2. GB 3906-2006: 3–35kV AC Metal-Enclosed Switchgear နှင့် Control Cabinets
3. DL/T 404-2007- Indoor AC High-Voltage Switchgear အတွက် နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်
4. GB/T 11022- ဗို့အားမြင့် Switchgear အတွက် အထွေထွေသတ်မှတ်ချက်

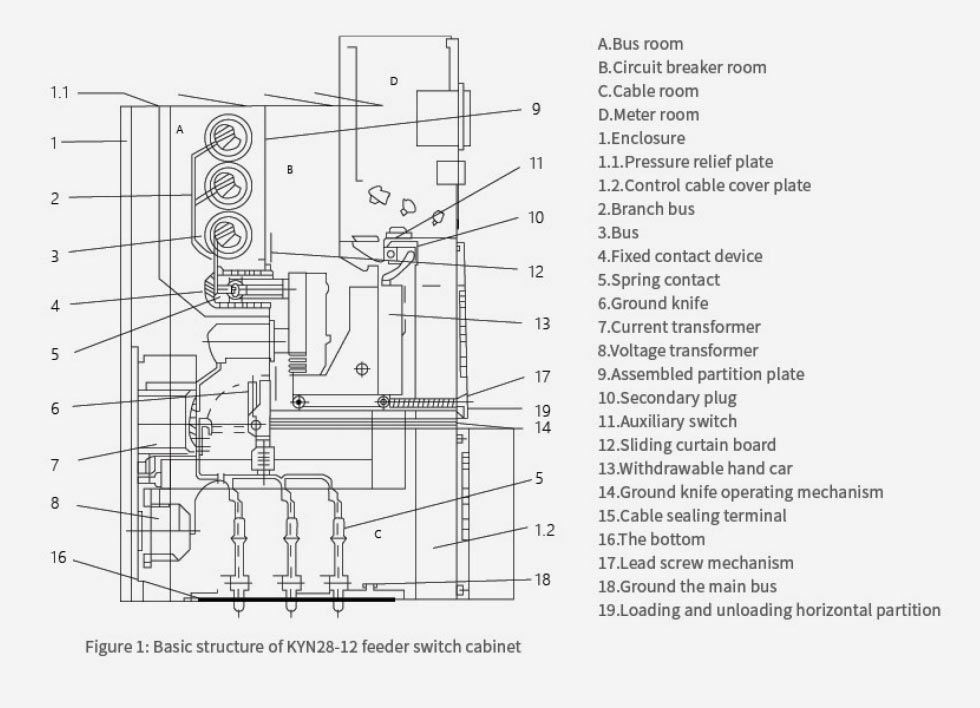

ဖွဲ့စည်းပုံနှင့် ဒီဇိုင်းအင်္ဂါရပ်များ

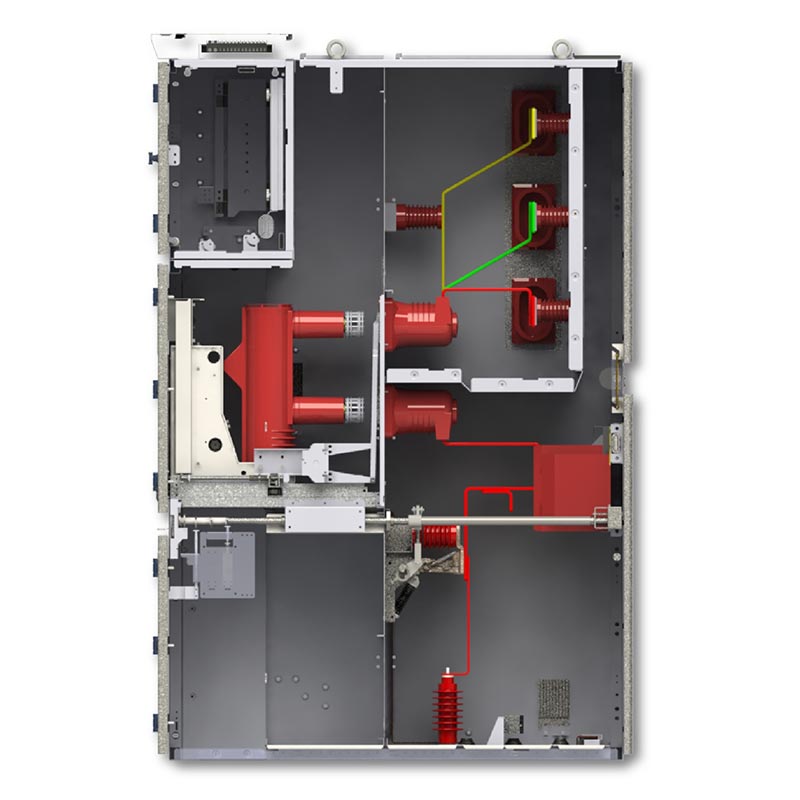

Kyn28 Switchgear 11kV အရံအတားသည် အရည်အသွေးမြင့် သွပ်ရည်စိမ်/အအေးခံထားသော မော်ဂျူလာ မော်ဂျူလာတည်ဆောက်ပုံကို လက်ခံပါသည်။ သံမဏိပြားကို သတ္တုအပိုင်းပိုင်းများဖြင့် သီးခြားမြေသားအကန့်ငါးခုခွဲ၍ အမှားအယွင်းများကို ထိရောက်စွာ ကာကွယ်ပေးသည်။ ထွက်လာပါတယ်။

1. Circuit Breaker Compartment- စက်ဖြင့် ဖြုတ်တပ်နိုင်သော ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာတွန်းလှည်းကို တပ်ဆင်ထားသည်။ ရော့ယှက်ခြင်း။
2. Busbar Compartment- ပင်မ busbar များနှင့် ဌာနခွဲ busbars များကို သီးခြားခွဲထုတ်ပြီး သီးခြားခွဲထားသည်။
3. Cable Compartment- ထရန်စဖော်မာများ၊ မြေစိုက်ခလုတ်များ၊ ရေလှိုင်းဖမ်းကိရိယာများ စသည်တို့ပါရှိသော ကေဘယ်လ်ချိတ်ဆက်မှုအတွက် အသုံးပြုသည်။
4. ထိန်းချုပ်ကိရိယာအကန့်- relay များ၊ တူရိယာများ၊ အကာအကွယ်ကိရိယာများနှင့် ဒုတိယပတ်လမ်းများကို တပ်ဆင်ပါ။
5. Pressure Relief Channel- ထိပ်တွင် ဖိအားသက်သာသည့် ကိရိယာကို တပ်ဆင်ထားပြီး၊ ဘေးကင်းသော ဖိအားကို လွှတ်ပေးရန် ခွင့်ပြုသည်။ အမှားတစ်ခုအတွက်။

အဓိက အားသာချက်များ

1. ဖြုတ်တပ်နိုင်သော လက်တွန်းလှည်းဒီဇိုင်း- Circuit breaker နှင့် PT လက်ကိုင်လှည်းများကို အမြန်ပြုပြင်ထိန်းသိမ်းနိုင်စေသည် ။ နှင့် busbar အပိုင်းတစ်ခုလုံးကို အားမလျော့ဘဲ အစားထိုးပါ။
2. Comprehensive Five-Protection Interlocking- မတော်တဆ circuit breaker အဖွင့်/အပိတ်ကို တားဆီးကာကွယ်ပေးသည်၊ တွန်းလှည်းကို တွန်း/ဆွဲခြင်း၊ အားဖြည့်နေစဉ် မြေပြင်ခလုတ်ကို ပိတ်ခြင်းမှ တားဆီးပေးခြင်း၊ မြေစိုက်ခလုတ်ကို ပိတ်လိုက်သောအခါတွင်၊ စွမ်းအင်ဖြည့်ခန်းအတွင်းသို့ မတော်တဆဝင်ရောက်မှုကို တားဆီးပေးသည်။
3. ကျစ်ကျစ်လစ်လစ်ဖွဲ့စည်းပုံ- ရှေ့မျက်နှာစာ လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှု၊ တပ်ဆင်နေရာချွေတာခြင်း။
4. မြင့်မားသောပတ်ဝန်းကျင်လိုက်လျောညီထွေရှိမှု- စိုစွတ်သောပတ်ဝန်းကျင်အတွက်သင့်လျော်သော Built-in ငွေ့ရည်ဖွဲ့အပူပေးစက်။

အဓိက လျှောက်လွှာအမျိုးအစားများ

1. အဝင်လိုင်းကက်ဘိနက် (ပါဝါလက်ခံသည်)
2. Outgoing line cabinet ( feeders/ motor များသို့ ပါဝါဖြန့်ဖြူးပေးသည် )
3. ဗို့အား ထရန်စဖော်မာ နှင့် ဗို့အား တိုင်းတာခြင်း ဗီရို
4. Metering cabinet (စွမ်းအင်မီတာဖြင့်)
5. Busbar အပိုင်း အစိုးရအဖွဲ့
6. အထီးကျန်အစိုးရ

ပတ်ဝန်းကျင်အခြေအနေ

- ပတ်ဝန်းကျင်အပူချိန် : -15 ℃ ~ + 40 ℃
- နေ့စဉ်ပျမ်းမျှ နှိုင်းရစိုထိုင်းဆ ≤95%, လစဉ်ပျမ်းမျှ ≤90%
- ပေါက်ကွဲစေတတ်သော၊ အဆိပ်သင့်စေသောဓာတ်ငွေ့များ သို့မဟုတ် လျှပ်ကူးနိုင်သောဖုန်မှုန့်များ၊ ပြင်းထန်သောတုန်ခါမှုမရှိပါ။
- အိမ်တွင်းတပ်ဆင်ခြင်းအတွက်သာ

ပင်မနည်းပညာဆိုင်ရာဘောင်များ

အမှန်တကယ်လျှောက်လွှာကိစ္စ

မြို့ပြစီးပွားရေး ရှုပ်ထွေးသော ဓာတ်အားဖြန့်ဖြူးရေး စီမံကိန်း။ အထပ် 50 ရှိသော စီးပွားရေးဆိုင်ရာ အဆောက်အအုံ (ရုံးခန်း + စီးပွားဖြစ် + ဖျော်ဖြေရေး) အရှေ့တရုတ်နိုင်ငံတွင် အဝင်လိုင်းများ၊ အထွက်လိုင်းများ၊ PTs၊ မီတာတိုင်းတာခြင်းအပါအဝင် 18 Usune Kyn28 Switchgear 11kV ယူနစ်များကို အသုံးပြုသည်။ ဘတ်စ်ဘားနှစ်ခုမှတစ်ဆင့် အပိုပါဝါထောက်ပံ့မှုပါရှိသော အပိုင်းဗီဒိုများ၊ နှင့် သီးခြားဗီဒိုများ။

နှစ်နှစ်ကြာ လည်ပတ်ပြီးနောက်တွင် 99.98% ဓာတ်အား ထောက်ပံ့မှု စိတ်ချရမှု ရရှိပြီး မလိုအပ်ဘဲ ဓာတ်အား ပြတ်တောက်ခြင်း မရှိပေ။ ဟိ switchgear ကို လျင်မြန်စွာ အစားထိုးနိုင်ပြီး ပြုပြင်ထိန်းသိမ်းချိန်ကို သိသိသာသာ လျှော့ချနိုင်ပါတယ်။ ကျစ်လစ်သိပ်သည်းသော ဗီဒိုသည် အခန်းအတွင်း နေရာလွတ်ကို သက်သာစေသည်။ ဖြန့်ဖြူးရေးအခန်းနှင့် ငွေ့ရည်ဖွဲ့အပူပေးစက်သည် စိုစွတ်သောပတ်ဝန်းကျင်တွင် တည်ငြိမ်သောလည်ပတ်မှုကို သေချာစေသည်။

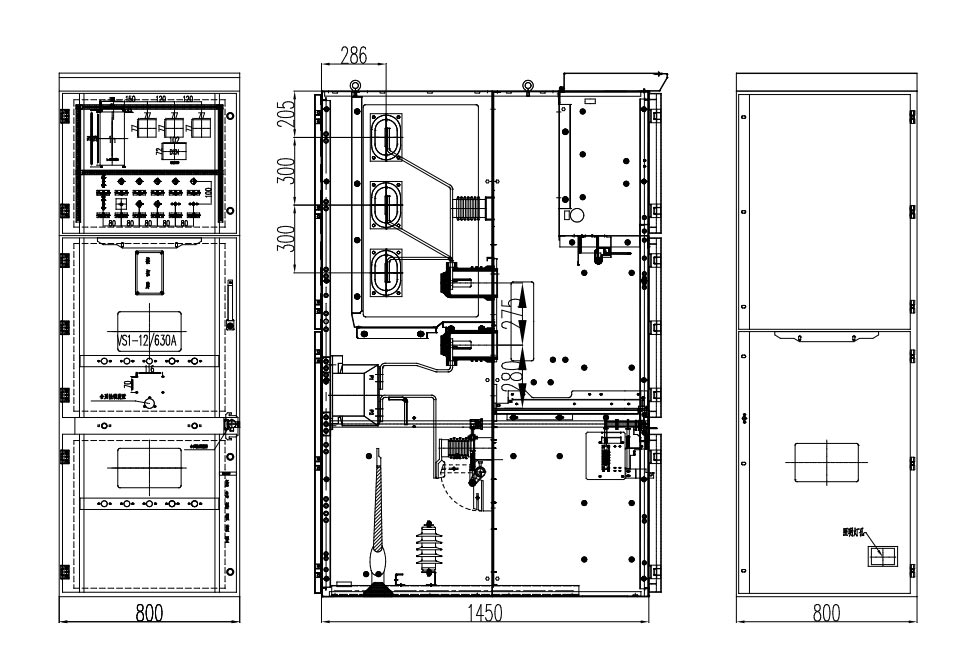

ထုတ်ကုန် ပြင်ပ အတိုင်းအတာ

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမေးအဖြေများ

Q1- Usune KYN28 11kV နှင့် ရိုးရာ fixed switchgear အကြား အဓိက ကွာခြားချက်များကား အဘယ်နည်း။

A- အဓိကကွာခြားချက်မှာ ဆုတ်ခွာနိုင်သော switchgear ဖွဲ့စည်းပုံဖြစ်သည်။ circuit breakers များကို လွတ်လပ်စွာ ထုတ်ယူနိုင်ပါသည်။ ပြုပြင်ထိန်းသိမ်းနေစဉ်အတွင်း ပြီးပြည့်စုံသော ဓာတ်အားပြတ်တောက်မှု လိုအပ်မှုကို ဖယ်ရှားပေးပါသည်။ ၎င်းသည် ပိုမိုမြင့်မားသော ဘေးကင်းမှုနှင့် ရလဒ်များကို ရရှိစေသည်။ ပြုပြင်ထိန်းသိမ်းမှု ထိရောက်မှုနှင့် လွတ်လပ်သောအခန်းသည် အမှားအယွင်းအကွာအဝေးကို ထိထိရောက်ရောက် ကန့်သတ်ထားသည်။

Q2- Kyn28 Switchgear 11kV ကို မြင့်မားသော အမြင့် သို့မဟုတ် အထူးသဖြင့် စိုစွတ်သော ပတ်ဝန်းကျင်များတွင် အသုံးပြုနိုင်မည်လား။

A: ဟုတ်ပါတယ်။ ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် Usune သည် အမြင့်ပေ ဒီဇိုင်း၊ ပိုမိုကောင်းမွန်သော insulation နှင့် ပံ့ပိုးပေးပါသည်။ စိုစွတ်သောပတ်ဝန်းကျင်တွင် ယုံကြည်စိတ်ချရသော လည်ပတ်မှုသေချာစေရန်အတွက် သံချေးတက်ခြင်းမှ အကာအကွယ်နှင့် တပ်ဆင်ထားသော အပူပေးစက်။

Q3: ထုတ်ကုန်အာမခံချက်နှင့် အရောင်းအပြီးဝန်ဆောင်မှုကကော။

A- စက်တစ်ခုလုံးသည် 12 လအာမခံပါရှိပြီး၊ တစ်နေ့လျှင် 24 နာရီတုံ့ပြန်ပြီးမြန်ဆန်သောကမ္ဘာလုံးဆိုင်ရာနည်းပညာအဖွဲ့တစ်ခုပါရှိသည်။ အမာခံနယ်မြေများတွင် ရရှိနိုင်သော site ဝန်ဆောင်မှု။ ကျွန်ုပ်တို့သည် ရေရှည်ပြုပြင်ထိန်းသိမ်းမှုနှင့် နည်းပညာဆိုင်ရာ သင်တန်းများကိုလည်း ပေးပါသည်။
