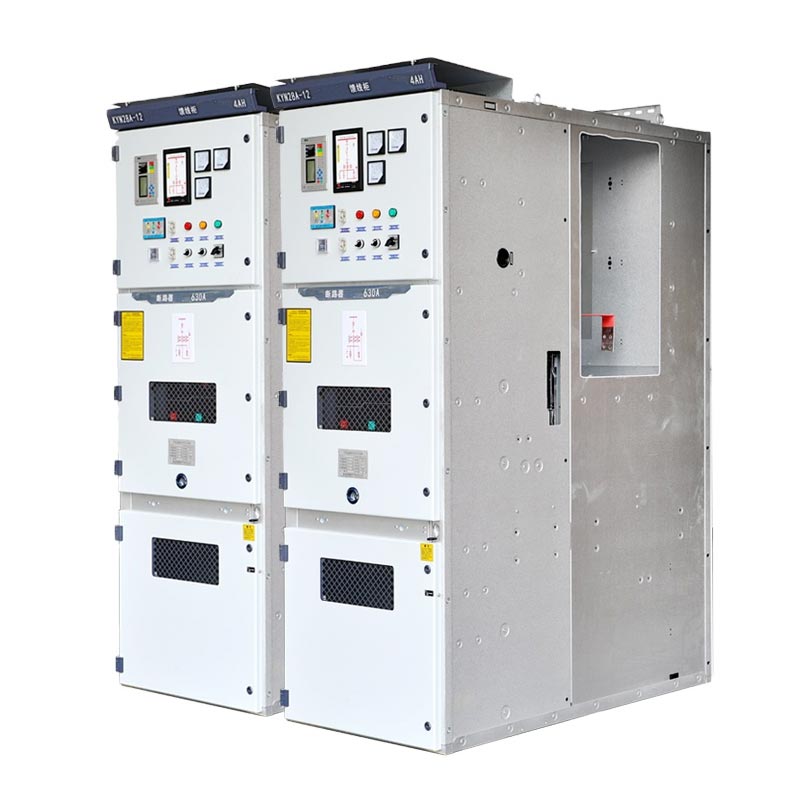

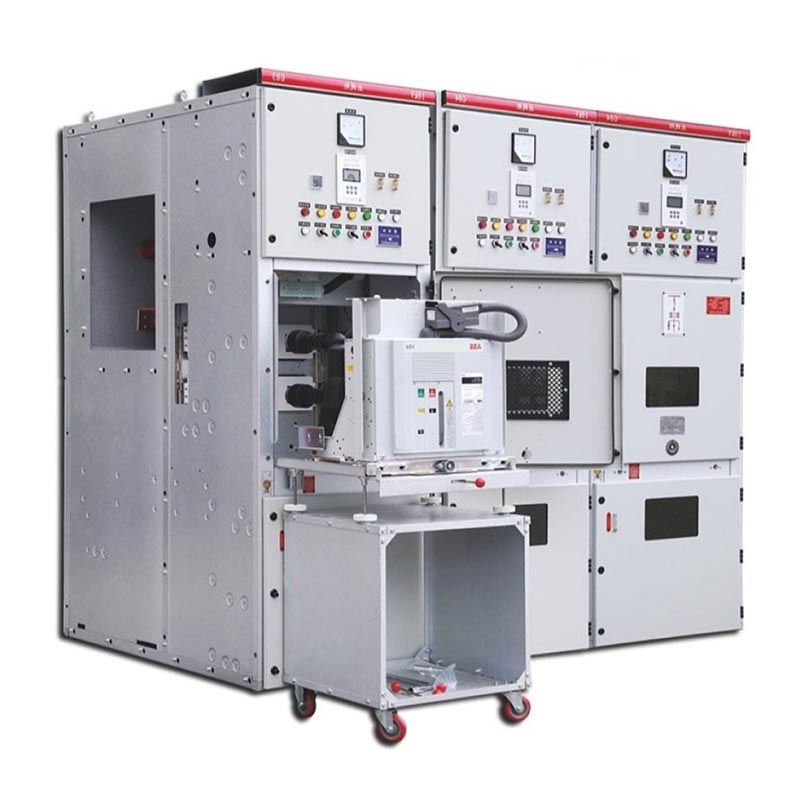

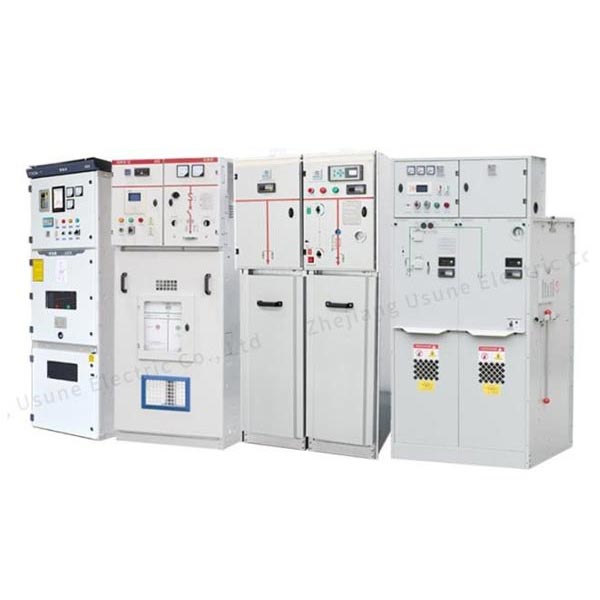

Kyn28 Switchgear 12kv

Usune Kyn28 Switchgear 12kV သည် 3.6kV လွှမ်းခြုံထားသော အဆင့်သတ်မှတ်ဗို့အားများပါရှိသော မိုးတွင်းဗို့အားမြင့်ပါဝါဖြန့်ဖြူးသည့်ကိရိယာတစ်ခုဖြစ်သည်။ 7.2kV နှင့် 12kV၊ 50/60Hz သုံးဆင့် AC ပါဝါစနစ်များအတွက် သင့်လျော်သည်။ ၎င်းသည် ခေတ်မီလျှပ်စစ်ဓာတ်အားအတွက် အဓိကကျသော လျှပ်စစ်ပစ္စည်းများဖြစ်သည်။ ဓာတ်အားဖြန့်ဖြူးရေး၊ စက်မှုလုပ်ငန်းသုံး ဓာတ်အားဖြန့်ဖြူးရေးနှင့် စီးပွားဖြစ် အဆောက်အအုံ လျှပ်စစ်ဓာတ်အားပေးရေး နယ်ပယ်များ။ ထုတ်ကုန် သံချပ်ကာ၊ သတ္တုဖြင့် ဖုံးအုပ်ထားသော ဖွဲ့စည်းပုံကို လက်ခံ၍ ဆားကစ်ဘရိတ်ကာများ၊ ဘတ်စ်ဘားများကဲ့သို့သော လုပ်ငန်းဆိုင်ရာ ယူနစ်များကို လုံး၀ ပိုင်းခြားထားသည်။ ကေဘယ်ကြိုးများနှင့် တူရိယာထိန်းချုပ်မှု။ ဤဒီဇိုင်းသည် အစကတည်းက arcing faults ပျံ့နှံ့မှုကို ဖယ်ရှားပေးပါသည်။ ဒါဟာလည်း မပိတ်ဘဲ လျှင်မြန်စွာ ပြုပြင်ထိန်းသိမ်းခြင်းနှင့် အစားထိုးခြင်းတို့ကို လုပ်ဆောင်နိုင်သော ထုတ်ယူနိုင်သော လေဟာနယ် ဆားကစ်ဘရိတ်ကာတွန်းလှည်းကို တပ်ဆင်ထားသည်။ busbar ကိုဆင်းပါ၊ ဘေးကင်းသော၊ တည်ငြိမ်ပြီး ထိရောက်သောလည်ပတ်မှုအတွက် ပါဝါစနစ်များ၏ အဓိကလိုအပ်ချက်များကို အပြည့်အဝဖြည့်ဆည်းပါ။ ပြုပြင်ထိန်းသိမ်းမှု။

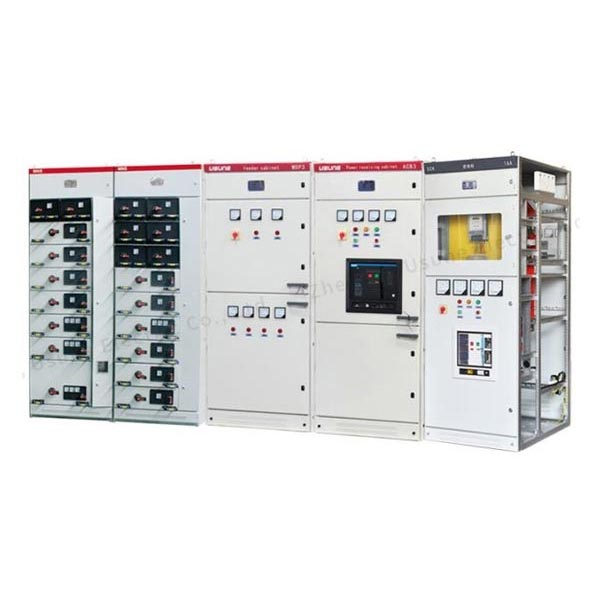

အနိမ့်ဗို့အားခလုတ်ဂီယာ

အလယ်အလတ်ဗို့အားခလုတ်ဂီယာ

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

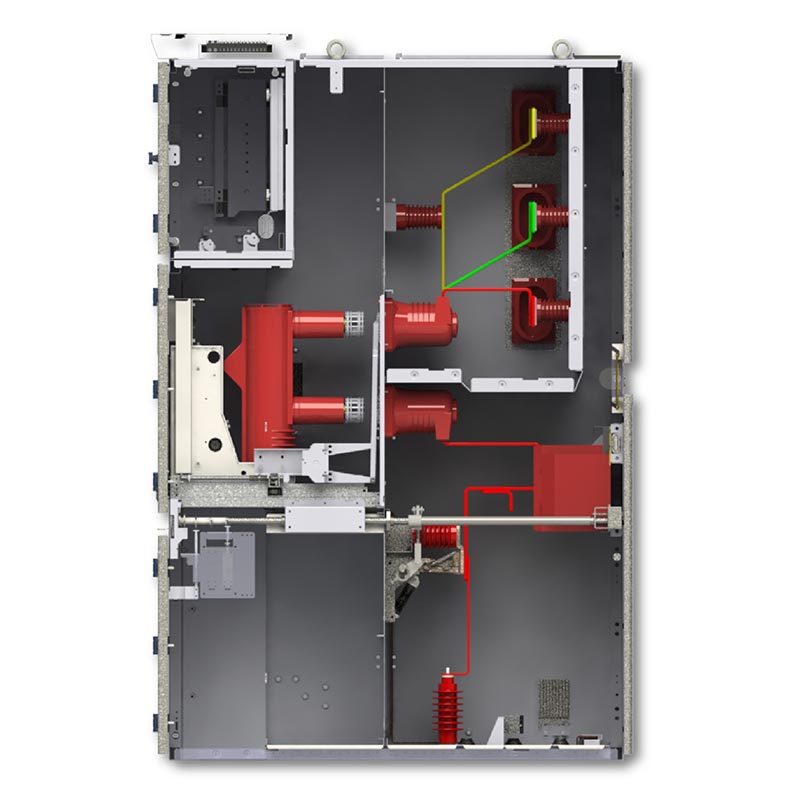

လွတ်လပ်သောအခန်းဖွဲ့စည်းပုံ

Kyn28 Switchgear 12kV သည် သတ္တုအားလုံးကို သီးခြားခွဲထားခြင်းဖြင့် modular compartment ဒီဇိုင်းကို လက်ခံပါသည်။ အလုပ်လုပ်တဲ့ နေရာလေးခု လုံးဝလွတ်လပ်ပြီး အမှားအယွင်း ပြန့်ပွားမှုကို ထိထိရောက်ရောက် ကာကွယ်နိုင်သည်-

1. Circuit Breaker Compartment- တိကျသောလမ်းညွှန်ချက်ဖြင့် တပ်ဆင်ထားပြီး ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာတွန်းလှည်းကို တပ်ဆင်ပါ ဘေးကင်းသောတွန်းလှည်းလှုပ်ရှားမှုကိုသေချာစေရန် interlocking ယန္တရားများ။
2. Busbar Compartment- အထူးကောင်းမွန်သော insulation စွမ်းဆောင်ရည်ရှိသော ပင်မနှင့် အကိုင်းအခက် busbar များ၏ အလုံပိတ်ပုံစံ၊ Phase-to-phase/phase-to-ground short circuit များ၏ အန္တရာယ်။
3. Cable Compartment- ကျယ်ဝန်းသော နေရာလွတ်၊ ပတ်လမ်းပေါင်းစုံ ကေဘယ်ကြိုးများ ချိတ်ဆက်မှု၊ ကေဘယ်တင်ခြင်း၊ ဝိုင်ယာခြင်းတို့ကို လွယ်ကူချောမွေ့စေခြင်း၊ နှင့်စမ်းသပ်မှု။
4. တူရိယာနှင့် ထိန်းချုပ်ခန်း- အကာအကွယ်ကိရိယာများ၊ တိုင်းတာခြင်းတူရိယာများနှင့် ထိန်းချုပ်ပတ်လမ်းများကို ပေါင်းစပ်ပေးသည် ဗဟိုချုပ်ကိုင်မှု စောင့်ကြည့်ခြင်းနှင့် လည်ပတ်ခြင်းအတွက် အစိတ်အပိုင်းများ။
5. Pressure Relief Device- ထိပ်တွင် အထူးသီးသန့် ဖိအားသက်သာသော flap တပ်ဆင်ထားပြီး၊ ၎င်းသည် လျင်မြန်စွာ arc ကို ထုတ်လွှတ်နိုင်သည်။ အတွင်းပိုင်း ချို့ယွင်းချက်များရှိပါက အစိုးရအဖွဲ့နှင့် ဝန်ထမ်းများ၏ လုံခြုံရေးကို အာမခံပါသည်။

အဓိကထုတ်ကုန် အားသာချက်များ

1. ဖြုတ်တပ်နိုင်သော လက်တွန်းလှည်းဒီဇိုင်း

circuit breaker၊ PT နှင့် isolating handcart series များသည် အပြည့်အဝ လဲလှယ်နိုင်ပါသည်။ ပြုပြင်ထိန်းသိမ်းနေစဉ်အတွင်း၊ ရိုးရှင်းစွာဖယ်ရှားပါ။ busbar တစ်ခုလုံးကို အဆက်ဖြတ်ခြင်းမပြုဘဲ ပါဝါပြန်လည်ရရှိရန် အမှားအယွင်းရှိသော လက်တွန်းလှည်းကို အပိုလက်တွန်းလှည်းတွင် တွန်းချပါ၊ ဓာတ်အားပြတ်တောက်မှု ပြုပြင်ထိန်းသိမ်းချိန်ကို သိသိသာသာ လျှော့ချပေးသည်။

2. ပြည့်စုံသော "ငါး-ကြိုတင်ကာကွယ်မှု" စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်ချိတ်ဆက်ခြင်း-

- circuit breaker များ မတော်တဆ အဖွင့်အပိတ်များကို တားဆီးပေးသည်။
- ဝန်အောက်ရှိ circuit breaker လက်ကိုင်လှည်းတွင် ဖယ်ရှားခြင်း/တွန်းခြင်းကို တားဆီးပေးသည်။
- အားဖြည့်နေစဉ်တွင် grounding switch ၏ မတော်တဆပိတ်ခြင်းကို ကာကွယ်ပေးသည်။
- မြေစိုက်ခလုတ်ကို ပိတ်သောအခါ မတော်တဆ စွမ်းအင်ထွက်ခြင်းကို ကာကွယ်ပေးသည်။
- အားဖြည့်ခန်းများအတွင်းသို့ မတော်တဆဝင်ရောက်ခြင်းမှ ကာကွယ်ပေးသည်။

3. အကောင်းဆုံးသော ဘေးကင်းရေးနှင့် ပြုပြင်ထိန်းသိမ်းမှု

ရှေ့ပိုင်းလည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုဒီဇိုင်းသည် နောက်ဘက်ပြုပြင်ထိန်းသိမ်းရန်နေရာလိုအပ်မှုကို သက်သာစေပြီး ထိထိရောက်ရောက် ချွေတာနိုင်သည်။ ဖြန့်ဖြူးရေးအခန်းအတွက်ကြမ်းပြင်နေရာလွတ်; ကက်ဘိနက်တွင် စိုထိုင်းဆမြင့်မားစွာ လိုက်လျောညီထွေဖြစ်အောင် ပေါင်းစပ်ထားသော ငွေ့ရည်ဖွဲ့အပူပေးစက် ပါရှိသည်။ ပတ်ဝန်းကျင်၊ ငွေ့ရည်ဖွဲ့မှုကြောင့် ဖြစ်ပေါ်လာသော insulation ချို့ယွင်းချက်များကို ကာကွယ်ပေးခြင်း။

4. မြင့်မားသော insulation နှင့် Fault Resistance

Kyn28 Switchgear 12kV သည် အရည်အသွေးမြင့် လျှပ်ကာပစ္စည်းများနှင့် သိပ္ပံနည်းကျ လျှပ်ကာပစ္စည်းများကို အသုံးချပြီး အောင်မြင်မှုရရှိစေရန်၊ မြင့်မားသော insulation အဆင့်။ ၎င်းသည် ဝါယာရှော့များ၊ လျှပ်စီးကြောင်းများနှင့် အခြားလျှပ်စစ်ဆိုင်ရာ ချို့ယွင်းချက်များကို ထိရောက်စွာ ခုခံနိုင်သည်။ ပေါင်းစပ် ၎င်း၏သတ္တုချပ်ဝတ်တန်ဆာဖွဲ့စည်းပုံနှင့်အတူ၊ ၎င်းသည်ပြင်းထန်သော arc ထိန်းချုပ်မှုစွမ်းရည်များရှိသည်။

အဓိက Application အမျိုးအစားများ

1. Incoming Line Cabinet- အထက်စီးကြောင်းရင်းမြစ်များမှ ပါဝါလက်ခံရရှိပြီး ဓာတ်အားလက်ခံမှုနှင့် အလုံးစုံကာကွယ်မှုတို့ကို ပံ့ပိုးပေးပါသည်။
2. Outgoing Line Cabinet- အကာအကွယ်ပေးသည့် ဝန်များ၊ မော်တာများနှင့် အခြား terminal circuit များသို့ ပါဝါဖြန့်ဖြူးပေးသည်။
3. PT နှင့် Voltage Measurement Cabinet- ဗို့အားစနစ်အား စောင့်ကြည့်စစ်ဆေးပြီး လွန်ကဲသောဗို့အားကို အကာအကွယ်ပေးပါသည်။
4. Metering Cabinet- တိကျသောစွမ်းအင်သုံးစွဲမှုစာရင်းအင်းများအတွက် စွမ်းအင်တိုင်းတာခြင်းကိရိယာများကို ပေါင်းစပ်ပေးပါသည်။
5. Busbar အပိုင်း Cabinet- အပိုင်းခွဲထားသော လုပ်ဆောင်ချက်၊ အထီးကျန်မှုနှင့် busbar အပိုင်းများကို အကာအကွယ်ပေးသည်။
6. Isolation Cabinet- လုံခြုံသောထိန်းသိမ်းမှုသေချာစေရန် လျှပ်စစ်အထီးကျန်မှုကို ပေးသည်။

Real-World Application Case

Case 1- တရုတ်နိုင်ငံအရှေ့ပိုင်းရှိ ဒေတာစင်တာကြီးတစ်ခုအတွက် 10kV ဓာတ်အားဖြန့်ဖြူးရေးစီမံကိန်း

ပရောဂျက်လိုအပ်ချက်များ- ဒေတာစင်တာသည် 99.99% ပါဝါရရှိနိုင်မှုနှင့် သုည-အမှား၊ အလွန်တည်ငြိမ်ရန်လိုအပ်သည် ဆာဗာများနှင့် ဆာဗာများကဲ့သို့ ပင်မဝန်များထံ အနှောက်အယှက်ကင်းကင်း ပါဝါထောက်ပံ့မှုကို သေချာစေရန် အလယ်အလတ်ဗို့အား ဖြန့်ဖြူးရေးစနစ် အအေးပေးကိရိယာ။

ဖြေရှင်းချက်- Usune Kyn28 Switchgear 12kV ယူနစ်များကို အသုံးပြု၍ ပြီးပြည့်စုံသော ဓာတ်အားဖြန့်ဖြူးရေးစနစ်ကို တည်ဆောက်ခဲ့ပါသည်။ အဝင်ဗီဒိုများ၊ မီတာတိုင်းတာသည့်ပုံးများ၊ PT ဗီဒိုများနှင့် အထွက်ဗီဒို ၁၂ ခု။ ၎င်းတွင် 40kA တိုတောင်းသော ဆားကစ်များ တပ်ဆင်ထားသည်။ လျင်မြန်သောချွတ်ယွင်းမှုအောင်မြင်ရန် ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာများနှင့် ဉာဏ်ရည်ထက်မြက်သော ပေါင်းစပ်ကာကွယ်မှုကိရိယာများကို ချိုးဖျက်ခြင်း။ သီးခြားခွဲထားခြင်းနှင့် တိကျသောအမှားတည်နေရာ။

လည်ပတ်မှုရလဒ်များ- 2023 ခုနှစ်တွင် စတင်တာဝန်ယူချိန်မှစပြီး 100% ဖြင့် စနစ်သည် ချို့ယွင်းချက်မရှိဘဲ လည်ပတ်နေပါသည်။ အကာအကွယ်လုပ်ဆောင်ချက်များတွင် တိကျမှုနှုန်း။ နှစ်စဉ် ဓာတ်အားပြတ်တောက်ချိန်သည် 5 မိနစ်အောက်သာဖြစ်ပြီး အပြည့်အဝ အမြင့်ဆုံးဖြစ်သည်။ ယုံကြည်စိတ်ချရမှု power supply ဒေတာစင်တာ၏လိုအပ်ချက်များနှင့်ဆယ်ဂဏန်း၏စီးပွားရေးဆုံးရှုံးမှုကိုထိရောက်စွာရှောင်ကြဉ်ပါ။ ဓာတ်အားပြတ်တောက်မှုကြောင့် ဒေါ်လာသန်းပေါင်းများစွာ

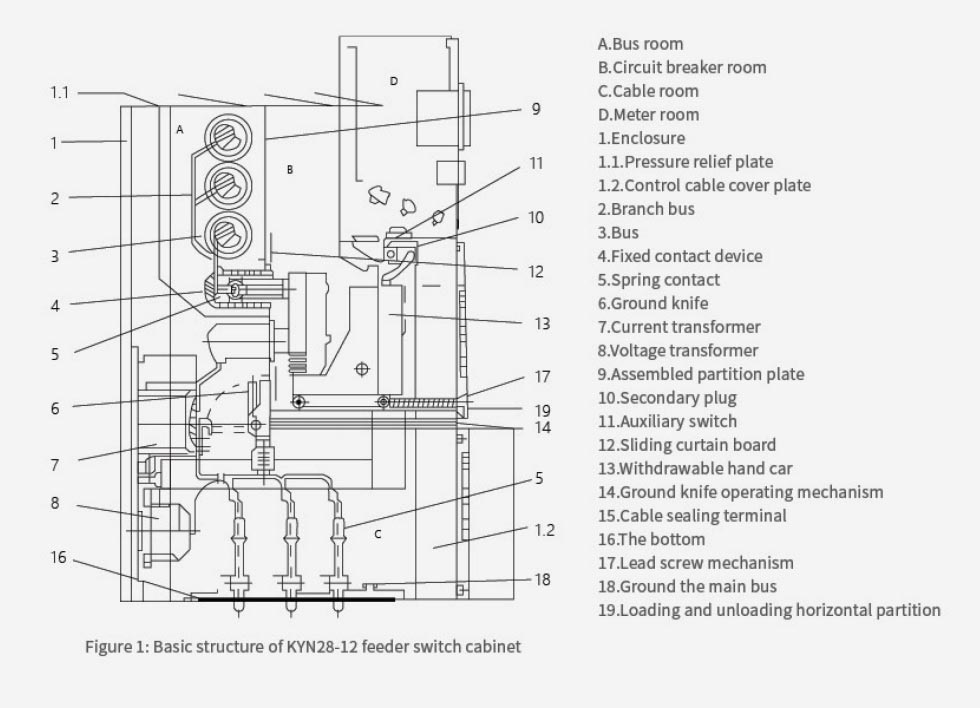

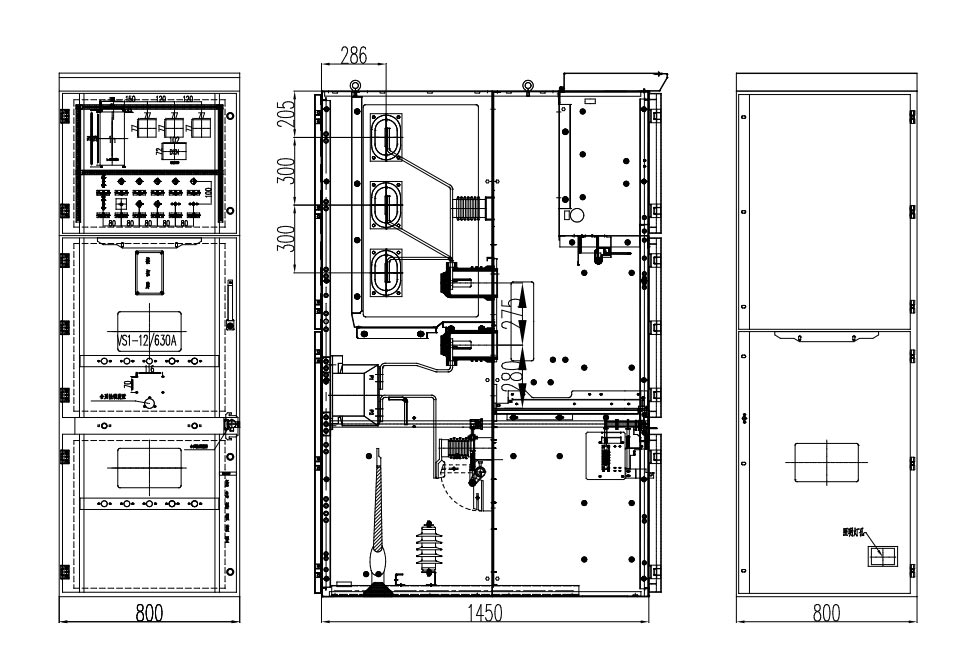

ထုတ်ကုန် ပြင်ပ အတိုင်းအတာ

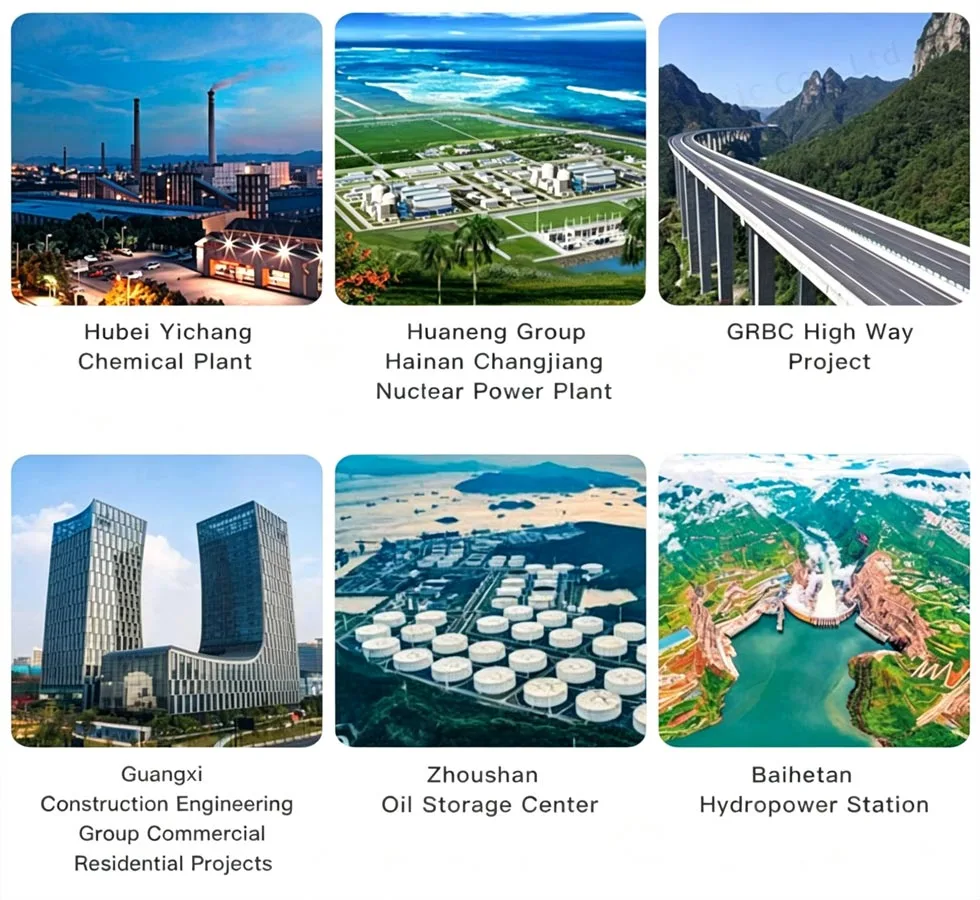

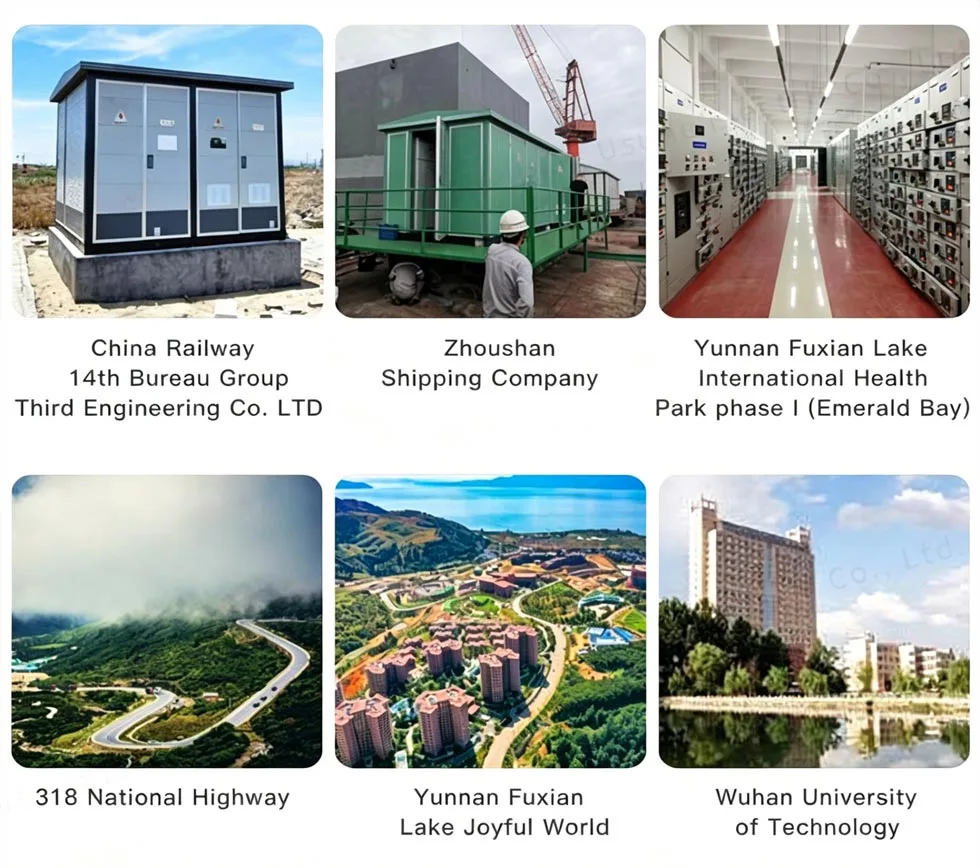

စီမံကိန်းအကိုးအကား

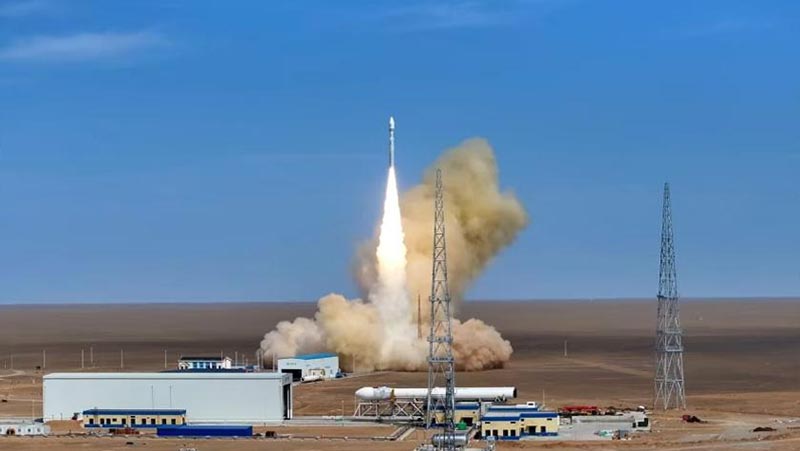

Cas-space Rocket Launch Project

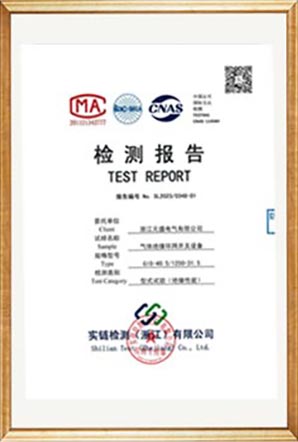

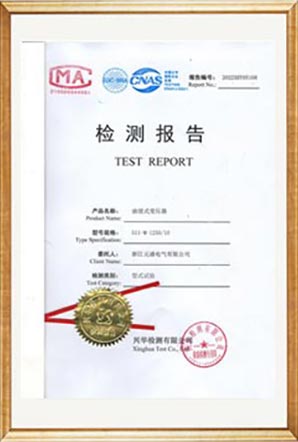

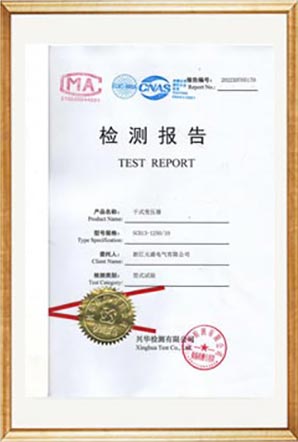

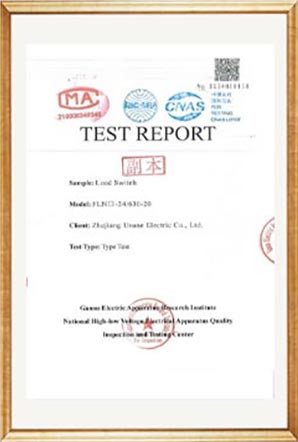

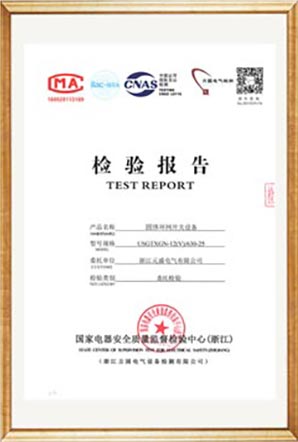

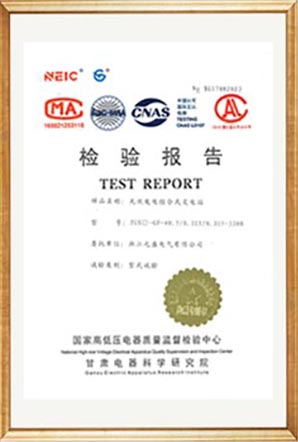

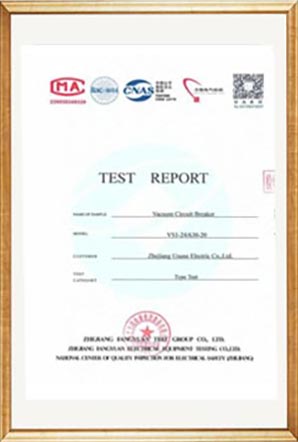

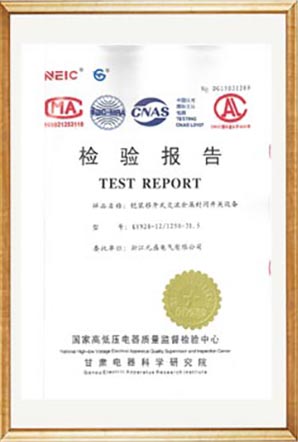

စမ်းသပ်မှုအစီရင်ခံစာ

အမေးအဖြေများ

Q1- Kyn28 Switchgear 12kV system ၏ "five-proof" interlocking သည် mechanically forced interlocking mechanism ဖြစ်ပါသလား။ ၎င်းကိုပိတ်နိုင်ပါသလား။

Usune KYN28 switchgear ၏ "five-proof" interlocking system သည် သပ်ရပ်သော စက်ပိုင်းဆိုင်ရာ၊ အတင်းအကျပ် ပေါင်းစပ်ထားသော ဒီဇိုင်းကို အသုံးပြုထားသည်။ လျှပ်စစ်အရန်သောသော့ဖွင့်ပတ်လမ်းမရှိသော၊ ဖွဲ့စည်းတည်ဆောက်ပုံအရ လွဲမှားခြင်းဖြစ်နိုင်ချေကို ဖယ်ရှားပေးသည်။ သာ ကျွမ်းကျင်သော ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများသည် ပါဝါ၏ဘေးကင်းသောအခြေအနေအောက်တွင် အထူးပြုကိရိယာများကို အသုံးပြု၍ ၎င်းအား ယာယီသော့ဖွင့်နိုင်သည်။ ပျက်ကွက်ခြင်းနှင့်မြေပြင်; ပုံမှန်လည်ပတ်နေစဉ်အတွင်း လော့ခ်ဖွင့်၍မရပါ။ ၎င်းသည် IEC နှင့် ပြည်တွင်းစွမ်းအင်တို့နှင့် အပြည့်အဝ ကိုက်ညီပါသည်။ ဘေးကင်းရေးစံနှုန်းများ၊ အော်ပရေတာများနှင့် စက်ကိရိယာများ၏ ဘေးကင်းမှုကို တိုးမြှင့်ပေးသည်။

Q2- ထုတ်ကုန်သည် မြင့်မားသောစိုထိုင်းဆနှင့် မြင့်မားသောပတ်ဝန်းကျင်တွင် ပုံမှန်လည်ပတ်နိုင်ပါသလား၊ နှင့် အထူးကုသနည်းများမှာ အဘယ်နည်း။ လိုအပ်သည်?

ထုတ်ကုန်၏စံပြစိုထိုင်းဆခံနိုင်ရည်မှာ ≤95% နေ့စဉ်ပျမ်းမျှနှင့် ≤90% လစဉ်ပျမ်းမျှဖြစ်သည်။ built-in condenser အပူပေးစက် စိုထိုင်းဆမြင့်သော ပတ်ဝန်းကျင်များကို အလွယ်တကူ ကိုင်တွယ်ရာတွင် အလိုအလျောက် အစိုဓာတ်ကို ကျဆင်းစေသည်။ အမြင့်ပေ > 1000 မီတာရှိသော အခြေအနေများအတွက်၊ ၎င်းသည် ဖြစ်နိုင်သည်။ ဓာတ်အားပေးစက်မှုလုပ်ငန်း စံချိန်စံညွှန်းအရ အနုနည်းဖြင့် အသုံးပြုသည် (မီတာ ၁၀၀၀ တိုးတိုင်းအတွက် ခန့်မှန်းခြေ 10% derating ၊ အမြင့်)။ creepage အကွာအဝေးကိုတိုးမြှင့်ရန်နှင့်တွေ့ဆုံရန်စိတ်ကြိုက်ဒီဇိုင်းပြုလုပ်ထားသောအားဖြည့် insulation ဗားရှင်းများကိုလည်းရရှိနိုင်သည်။ အမြင့်ဘေးကင်းရေး လုပ်ငန်းလိုအပ်ချက်များ။
