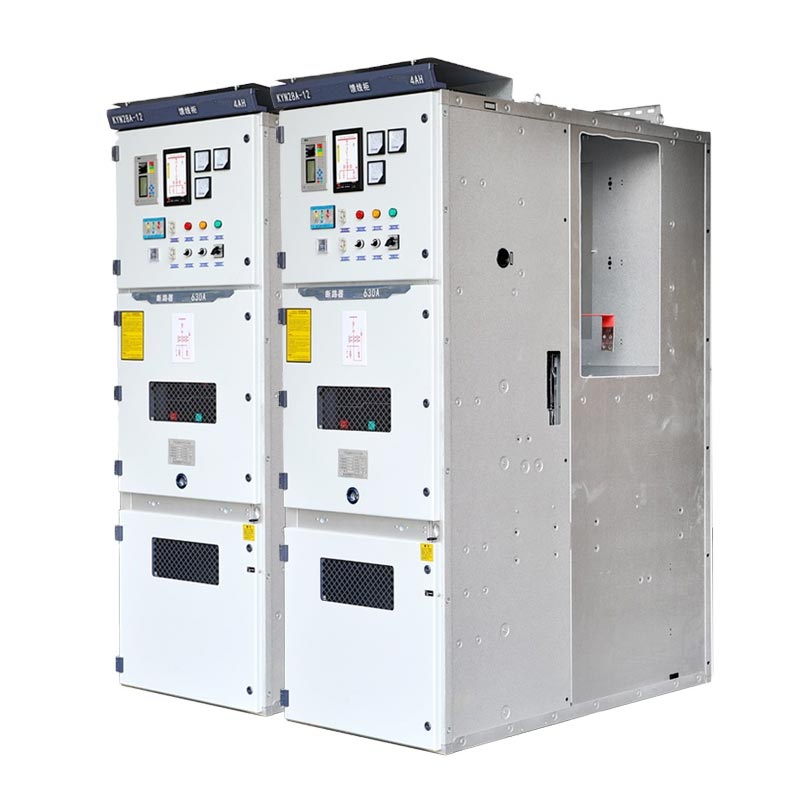

Kyn28 Switchgear 10kv

Usune Kyn28 Switchgear 10kV သည် သုံးဆင့် AC 50Hz၊ 3.6~12kV single busbar နှင့် single busbar အတွက် သင့်လျော်သည်။ အပိုင်းခွဲထားသည်။ ပါဝါစနစ်များနှင့် ပြည့်စုံသော "five-proof" လုပ်ဆောင်ချက်များကို ပါရှိသည်။ ကက်ဘိနက်၏ လက်တွန်းလှည်း အပိုင်းကို တပ်ဆင်နိုင်သည်။ အတူ ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများနှင့် ဖုန်စုပ်စက်များကဲ့သို့သော အဓိက အစိတ်အပိုင်းများ။ ABB ကဲ့သို့ အမှတ်တံဆိပ်များမှ ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများ VD4၊ Schneider HVX နှင့် Usune VS1 ကို ရွေးနိုင်သည်။ ၎င်းသည် လက်ရှိတွင် ပင်မအိမ်တွင်းဗို့အားမြင့် ပြီးပြည့်စုံသောအစုဖြစ်သည်။ ပါဝါ ဓာတ်အားခွဲရုံများနှင့် ဖြန့်ဖြူးရေးဌာနအသီးသီးတွင် ဓာတ်အားပို့လွှတ်ခြင်းနှင့် ဧည့်ခံခြင်းအတွက် အဓိကအားဖြင့် ဖြန့်ဖြူးရေးကိရိယာများ ဘူတာရုံများနှင့် ပတ်လမ်းထိန်းချုပ်မှု၊ ကာကွယ်မှု၊ နှင့် စောင့်ကြည့်မှုတို့အတွက်။

အနိမ့်ဗို့အားခလုတ်ဂီယာ

အလယ်အလတ်ဗို့အားခလုတ်ဂီယာ

လည်ပတ်မှုပတ်ဝန်းကျင် လိုအပ်ချက်များ

• ပတ်ဝန်းကျင်လေထုအပူချိန်- အထက်ကန့်သတ်ချက် +40 ℃၊ အောက်ကန့်သတ်ချက် -15 ℃;
• နှိုင်းရစိုထိုင်းဆ- နေ့စဥ်ပျှမ်းမျှ 95% ထက်မပိုစေရ၊ လစဉ်ပျမ်းမျှ 90% ထက်မပိုပါ။
• အမြင့်- 1000 မီတာ နှင့် အောက်၊
• ငလျင်ပြင်းအား- 8 ဒီဂရီထက်မပိုစေရ။
• မီး သို့မဟုတ် ပေါက်ကွဲခြင်းအန္တရာယ်မရှိ၊ ပြင်းထန်သောလေထုညစ်ညမ်းမှုမရှိ၊ ဓာတုချေးမတက်၊ ပြင်းထန်သောတုန်ခါမှုမရှိပါ။ အကယ်၍ လည်ပတ်ခြင်း။ ပတ်ဝန်းကျင်သည် GB3906 တွင် သတ်မှတ်ထားသည့် ပုံမှန်အခြေအနေထက် ကျော်လွန်နေပါက သုံးစွဲသူနှင့် ထုတ်လုပ်သူနှင့် ညှိနှိုင်းရမည်ဖြစ်သည်။ ဆုံးဖြတ် သင့်လျော်သောအခြေအနေများ။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

• အဆင့်သတ်မှတ်ဗို့အား: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• အဆင့်သတ်မှတ်ထားသော ကြိမ်နှုန်း- 50/60Hz;
• အဆင့်သတ်မှတ်ထားသော လက်ရှိ- 630A၊ 1250A၊ 1600A၊ 2000A၊ 2500A၊ 3150A၊ 4000A၊ 5000A၊
• အဆင့်သတ်မှတ်ထားသော Short-Time Withstand Current (4s): 16kA၊ 20kA၊ 25kA၊ 31.5kA၊ 40kA;
• အဆင့်သတ်မှတ်ထားသော လျှပ်ကာအဆင့်- 42kV (1min ပါဝါကြိမ်နှုန်း၊ လျှပ်ကူးပစ္စည်း/မြေပြင်ကြား)၊ 48kV (ပွင့်လင်းထိတွေ့မှု); 75kV (လျှပ်စီးကြောင်းတွန်းအား၊ လျှပ်ကူးပစ္စည်းကြား/မြေပြင်)၊ 85kV (အဖွင့်အဆက်အသွယ်၊ အမြင့်ဆုံးတန်ဖိုး);
• အကာအကွယ်အတန်း- အကာအရံ IP4X ကာကွယ်မှုအဆင့်သတ်မှတ်ချက်၊ အကန့်များအတွက် IP2X အကာအကွယ်၊
• Cabinet အမျိုးအစားများ- အဝင်လိုင်းဗီဒိုများ၊ အထွက်လိုင်းဗီဒိုများ၊ ထရန်စဖော်မာအကာအကွယ်ပုံးများ၊ ဘတ်စ်ဘားကြိုးများ ဗီဒိုများ၊ disconnector switch ဗီဒိုများ၊ busbar lifting ဗီဒိုများ၊ PT/VT ဗီဒိုများ၊ စသည်တို့။
• Cabinet အတိုင်းအတာ- အနံ 650mm/800mm/1000mm၊ အမြင့် 2300mm၊ Depth 1450mm။

အဓိက အားသာချက်များ

1. ပြီးပြည့်စုံသော ဘေးကင်းရေး ကာကွယ်ရေး

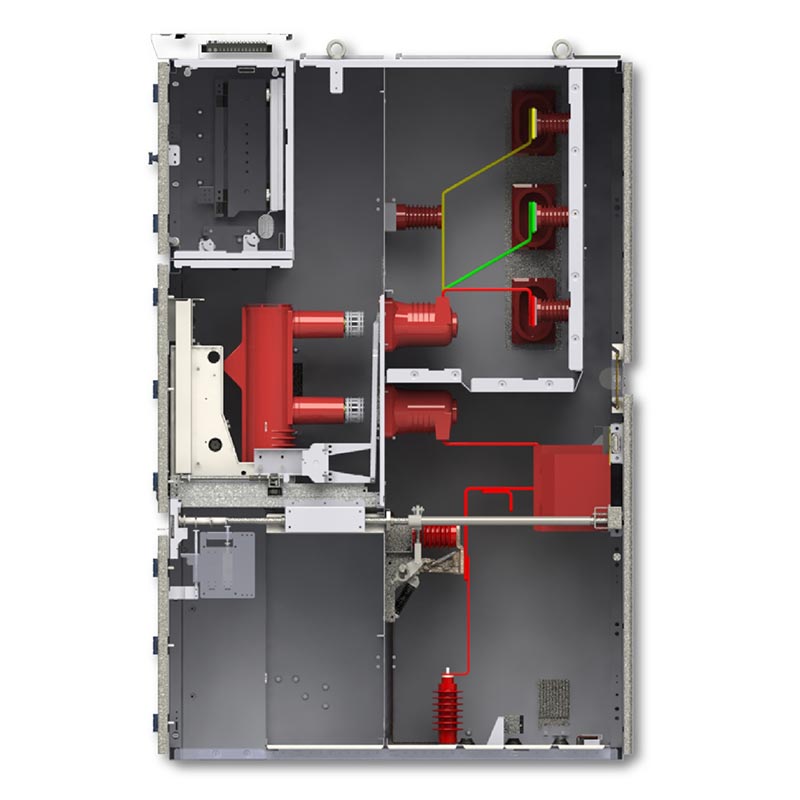

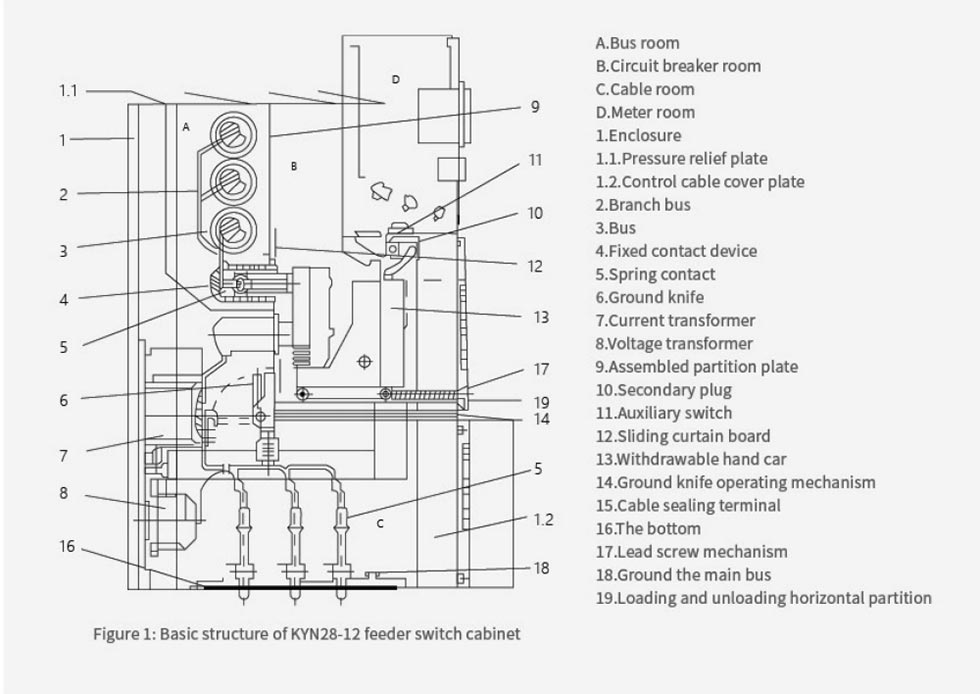

Kyn28 Switchgear 10kV သည် လုပ်ငန်းဆောင်ခန်းတစ်ခုစီတွင် အမှီအခိုကင်းစွာဖြင့် သံချပ်ကာသတ္တုဖြင့်ဖွဲ့စည်းတည်ဆောက်ပုံကို လက်ခံပါသည်။ ကွဲကွာ။ စက်နှင့်လျှပ်စစ် သော့ခတ်မှုများဖြင့် ပေါင်းစပ်ကာ အကာအကွယ်ငါးခုပါသော့ချိတ်ကို အပြည့်အဝနားလည်သဘောပေါက်သည်။ ဖယ်ရှားခြင်း အလွဲသုံးစားလုပ်ခြင်း၏အန္တရာယ်။ အကာအရံကာကွယ်မှုအဆင့်သတ်မှတ်ချက်သည် IP4X သို့ရောက်ရှိပြီး အခန်းကန့်ကာကွယ်မှုမှာ IP2X၊ နောက်ထပ် ဘေးကင်းရေး အကာအကွယ် စွမ်းရည်ကို မြှင့်တင်ခြင်း။

2. တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်

IEC နိုင်ငံတကာ စံချိန်စံညွှန်းများနှင့်အညီ တိကျစွာ ရေးဆွဲထုတ်လုပ်ထားပြီး ISO အရည်အသွေး စီမံခန့်ခွဲမှုစနစ်၊ အရည်အသွေးမြင့် လေဟာနယ် အစိတ်အပိုင်းများကို အသုံးပြု၍ အမျိုးမျိုးသော နာမည်ကြီး အမှတ်တံဆိပ် ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ ခိုင်မာတယ်။ short-circuit ခံနိုင်ရည်အား ခံနိုင်ရည်ရှိပြီး ကျယ်ပြန့်သော ဗို့အားနှင့် လက်ရှိအကွာအဝေးသို့ လိုက်လျောညီထွေရှိကာ ရေရှည်အတွက် သင့်လျော်ပါသည်။ စဉ်ဆက်မပြတ် စစ်ဆင်ရေး။

3. အဆင်ပြေသော တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်း။

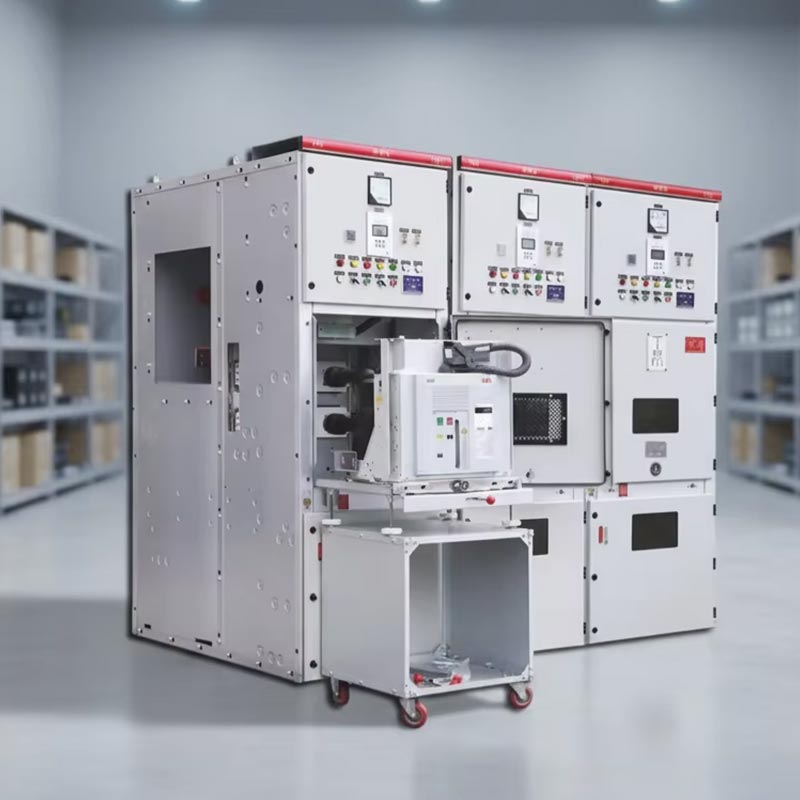

ဖြုတ်တပ်နိုင်သော တွန်းလှည်းဒီဇိုင်းသည် စစ်ဆေးခြင်းနှင့် အစားထိုးခြင်းတို့ကို မြန်ဆန်လွယ်ကူစေသည်။ ၎င်း၏ကျစ်လစ်သိပ်သည်းဖွဲ့စည်းပုံကိုထောက်ခံပါတယ်။ ရှေ့ ပြုပြင်ထိန်းသိမ်းမှု၊ နေရာလွတ်နှင့် အချိန်ကုန်သက်သာစေသည်။ စံသတ်မှတ်ထားသော ကက်ဘိနက်အတိုင်းအတာများသည် တပ်ဆင်မှုအခြေအနေအမျိုးမျိုးနှင့် လိုက်လျောညီထွေဖြစ်အောင်၊ မြင့်မားသောတပ်ဆင်မှုထိရောက်မှုကိုဖြစ်ပေါ်စေသည်။

4. ကျယ်ပြန့်စွာအသုံးချနိုင်မှု

Kyn28 Switchgear 10kV သည် 3.6 မှ 24kV အထိ ဗို့အားအဆင့်အားလုံးကို ဖုံးအုပ်ထားပြီး 50/60Hz dual-frequency နှင့် တွဲဖက်အသုံးပြုနိုင်သည် စနစ်များ၊ ဓာတ်အားပေးစက်ရုံများကဲ့သို့သော မတူညီသောစက်မှုလုပ်ငန်းများ၏ ဓာတ်အားဖြန့်ဖြူးမှုလိုအပ်ချက်များ ပြည့်မီစေရန် အစိုးရအဖွဲ့ အမျိုးအစား အမျိုးမျိုးကို ပံ့ပိုးပေးခြင်း၊ ဓာတ်အားခွဲရုံများ၊ စက်မှုနှင့် သတ္တုတူးဖော်ရေး လုပ်ငန်းများနှင့် အထပ်မြင့် အဆောက်အအုံများ။ သမားရိုးကျ အမျိုးမျိုးနဲ့ လိုက်လျောညီထွေဖြစ်အောင်လည်း လုပ်နိုင်ပါတယ်။ အလုပ်ပတ်ဝန်းကျင်။

Real-world Application Case

မြို့တစ်မြို့ရှိ 110kV ဓာတ်အားခွဲရုံ ပြုပြင်မွမ်းမံခြင်း ပရောဂျက်တစ်ခုသည် Usune KYN28-12 switchgear ယူနစ် 28 ခုကို ရွေးချယ်ထားသည်။ ပစ္စည်းကိရိယာ မြင့်မားသောအာကာသအသုံးချမှု၊ လျင်မြန်စွာတာဝန်ယူမှုအောင်မြင်ပြီး ခန့်အပ်ပြီးနောက် 99.98% ယုံကြည်စိတ်ချရမှုနှုန်း၊ သိသိသာသာ ဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်၏ ဘေးကင်းမှုအဆင့်ကို မြှင့်တင်ပေးခြင်း။ ဤပရောဂျက်တွင်၊ switchgear ကို၎င်းနှင့်လိုက်လျောညီထွေဖြစ်စေသည်။ အမြင့်၊ အပူချိန်နှင့် စိုထိုင်းဆ၊ နှင့် သင့်လျော်သော လေဟာနယ်ပတ်လမ်း အပါအဝင် ဆိုက်၏ ပတ်ဝန်းကျင်လိုအပ်ချက်များ ဓာတ်အားခွဲရုံ၏ ဓာတ်အားဖြန့်ဖြူးမှုလိုအပ်ချက်နှင့် ကိုက်ညီစေရန် breaker မော်ဒယ်ကို ရွေးချယ်ထားသည်။

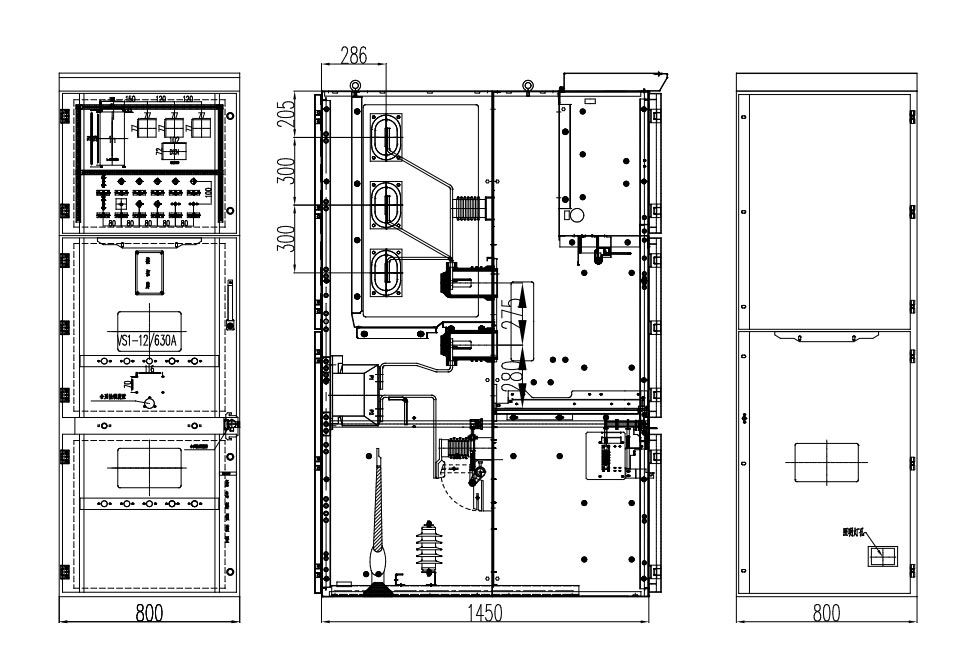

ထုတ်ကုန် ပြင်ပ အတိုင်းအတာ

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမေးအဖြေများ

Q1- KYN28 switchgear ၏ သီးခြား "five-proof" လုပ်ဆောင်ချက်များကား အဘယ်နည်း။

A- ၎င်းတို့တွင် အဓိကအားဖြင့် circuit breakers များ မတော်တဆ အဖွင့်အပိတ်ကို တားဆီးခြင်း၊ တွန်းခြင်း သို့မဟုတ် ဆွဲခြင်းတို့ကို တားဆီးခြင်းတို့ ပါဝင်သည်။ လက်ဆွဲလှည်းကို ဝန်အောက်ရှိ၊ မြေစိုက်ဝါယာကြိုးများကို တိုက်ရိုက်ပတ်လမ်းများနှင့် ချိတ်ဆက်ခြင်းမှ တားဆီးကာ စက်ကိုပိတ်ခြင်းမှ ကာကွယ်ပေးသည်။ မြေစိုက်ဝါယာကြိုးဖြင့် ချိတ်ဆက်ထားသော ဆားကစ်ဖြတ်ကာ၊ ဝန်ထမ်းများ မတော်တဆ တိုက်ရိုက်ဝင်ရောက်ခြင်းမှ တားဆီးပေးသည်။ compartments များဖြစ်သောကြောင့် ဝန်ထမ်းများနှင့် ပစ္စည်းများ၏ ဘေးကင်းမှုကို အာမခံပါသည်။

Q2- Kyn28 Switchgear 10kV အတွက် ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှုစက်ဝန်းကဘာလဲ။

A- 6 လတစ်ကြိမ် ပုံမှန်စစ်ဆေးခြင်းနှင့် 1-2 နှစ်တစ်ကြိမ် အလုံးစုံပြုပြင်ထိန်းသိမ်းမှုပြုလုပ်ရန် အကြံပြုထားသည်။ ယန္တရား၊ insulation၊ interlocking နှင့် bolt တင်းကျပ်မှုကိုစစ်ဆေးခြင်းအပေါ်အာရုံစိုက်။ Usune သည် နည်းပညာ အပြည့်အစုံကို ပံ့ပိုးပေးသည်။ ထောက်ခံမှု။

Q3: Usune သည် စိတ်ကြိုက် switchgear ပေးနိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် Usune သည် အတွင်းပိုင်းဖွဲ့စည်းပုံများ၊ အကာအကွယ်အဆင့်များနှင့် စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ ဗို့အား၊ လက်ရှိ၊ အကာအကွယ် လိုအပ်ချက်များ၊ နှင့် site ပတ်ဝန်းကျင်အပေါ် အခြေခံသည့် အသိဉာဏ်ရှိသော စောင့်ကြည့်ဖြေရှင်းနည်းများ။ နိုင်သည် အစိုးရအဖွဲ့၏ အတိုင်းအတာများကို ချိန်ညှိပြီး သီးခြားလိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် သင့်လျော်သော ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာမော်ဒယ်များကို ရွေးချယ်ပါ။

အချုပ်အားဖြင့်၊ Usune Kyn28 Switchgear 10kV သည် ဘေးကင်းမှု၊ ယုံကြည်စိတ်ချရမှုနှင့် အသုံးပြုရလွယ်ကူမှုတို့ကို ပေါင်းစပ်ထားသည်။ ရင့်ကျက်မှုကို ပံ့ပိုးပေးသည်။ ဒီဇိုင်း၊ တင်းကျပ်သော အရည်အသွေး ထိန်းချုပ်မှုနှင့် ပြည့်စုံသော နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ၊ ၎င်းသည် အလုပ်အမျိုးမျိုးအတွက် သင့်လျော်သည်။ ပတ်ဝန်းကျင်နှင့် အခြေအနေများ။ တရုတ်နိုင်ငံမှ ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူနှင့် အရည်အသွေးမြင့် ပေးသွင်းသူအဖြစ် Usune က ဆက်လက်လုပ်ဆောင်သည်။ ကမ္ဘာတစ်ဝှမ်းရှိ သုံးစွဲသူများအား တည်ငြိမ်ပြီး ထိရောက်သော အလယ်အလတ်ဗို့အား ဖြန့်ဖြူးရေး ဖြေရှင်းချက်များအား ပံ့ပိုးပေးပါသည်။
