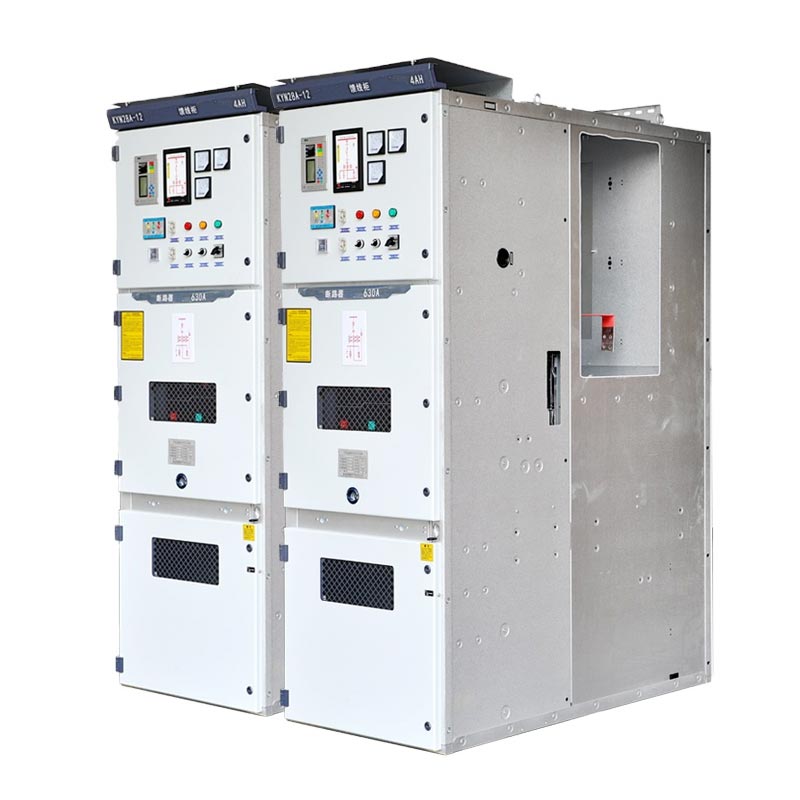

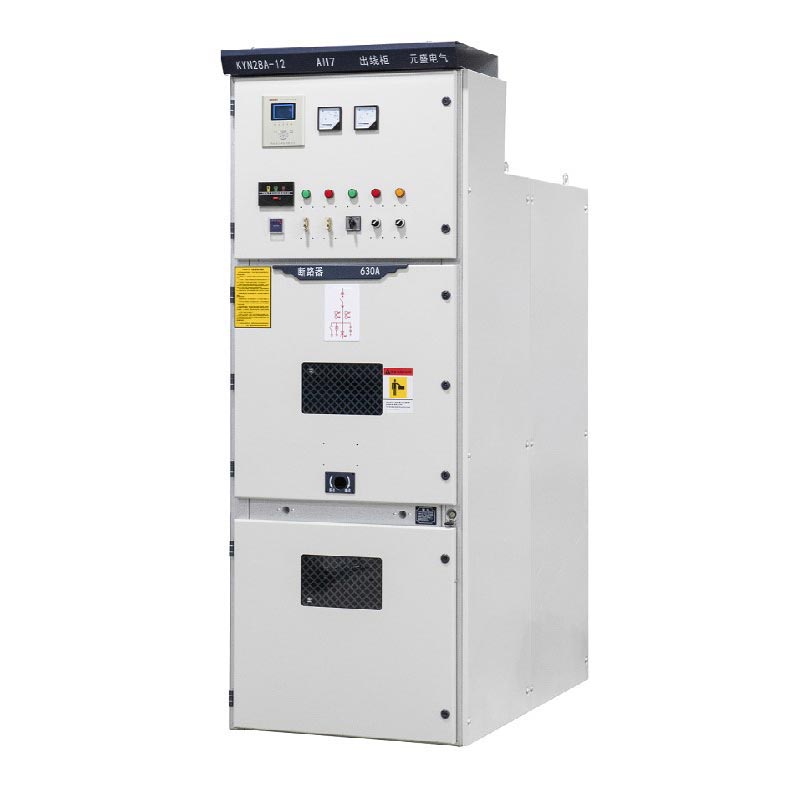

11kv Mv Vcb အကန့်များ

11kV MV Vcb Panels များကို စက်မှုအဆင့်၊ ယုံကြည်စိတ်ချရမှုမြင့်မားသော အလယ်အလတ်ဗို့အားဖြန့်ဖြူးမှုအဖြစ် နေရာချထားသည် ပစ္စည်းကိရိယာများ၊ 11kV နှင့် အောက်ဗို့အားစနစ်များအတွက် သင့်လျော်ပြီး single busbar, single busbar segmented, သို့မဟုတ် double တွင်အသုံးပြုနိုင်ပါသည်။ busbar ဗိသုကာပညာ။ ၎င်းတို့သည် IEC 60298၊ IEC 694၊ GB3906-2006 နှင့် German DIN VDE 0670 ကဲ့သို့သော စံနှုန်းများကို တင်းတင်းကျပ်ကျပ် လိုက်နာပါသည်။ နှင့် လုပ်ငန်းစဉ်တစ်ခုလုံးတွင် စံချိန်စံညွှန်းထိန်းချုပ်မှုဖြင့် အသိအမှတ်ပြုထားသော ISO စီမံခန့်ခွဲမှုစနစ်ဖြစ်သည်။

အနိမ့်ဗို့အားခလုတ်ဂီယာ

အလယ်အလတ်ဗို့အားခလုတ်ဂီယာ

Core Parameters များနှင့် Structural Highlights

1. Core Parameters

အဆင့်သတ်မှတ်ထားသော ဗို့အား 11kV (3.6~12kV)၊ သုံးဆင့် AC 50/60Hz၊ အဆင့်သတ်မှတ်ထားသော လက်ရှိ 630A~2500A (စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်)၊ ပတ်လမ်းပြတ်တောက်နေသော လက်ရှိ 25kA~40kA၊ ကာကွယ်မှုအဆင့် IP4X (အကာအရံများ)၊ စနစ်များစွာနှင့် တွဲဖက်အသုံးပြုနိုင်သည် ဗိသုကာပညာ။

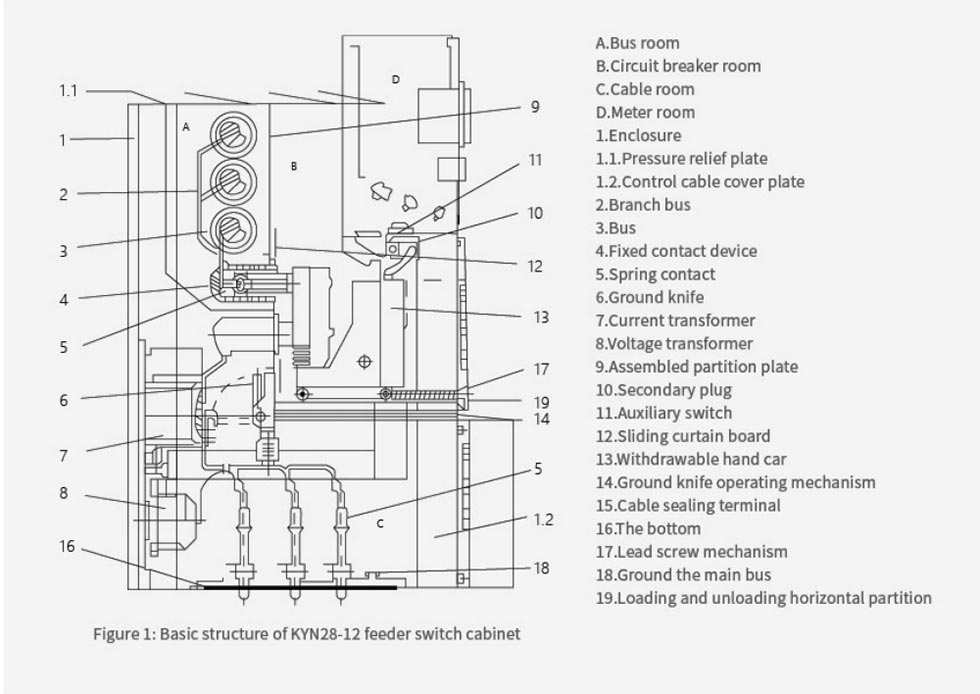

2. ဖွဲ့စည်းပုံဆိုင်ရာ ပေါ်လွင်ချက်များ

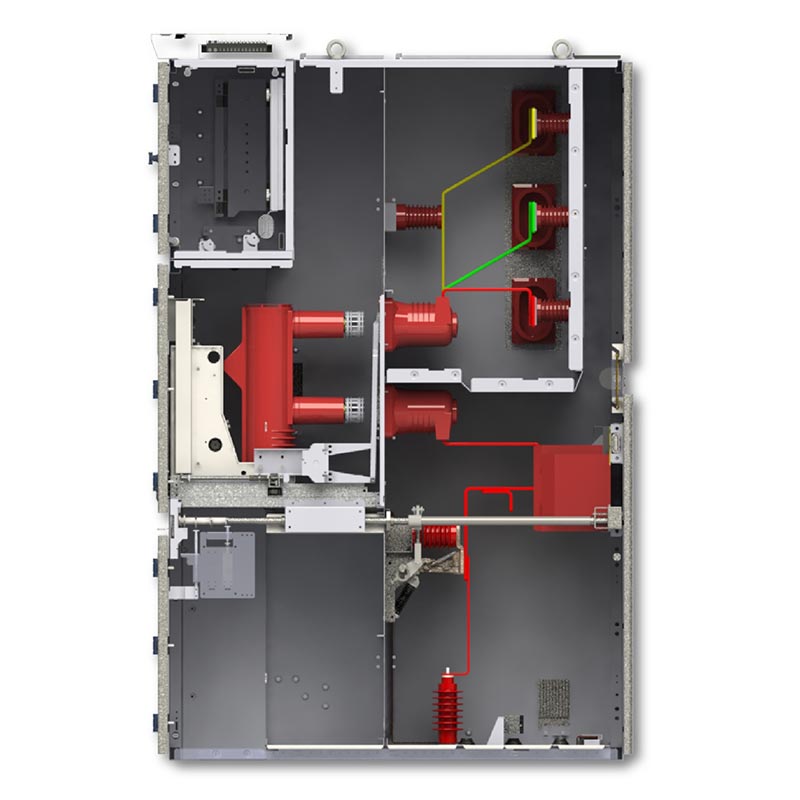

သတ္တုကို ၀တ်ဆင်၍ ထုတ်ယူနိုင်သော ဖွဲ့စည်းပုံ၊ အမှီအခိုကင်းသော အခန်းလေးခန်း၊ ပြုပြင်ထိန်းသိမ်းရလွယ်ကူစေရန် ဗဟိုတွင်ရှိသော လက်တွန်းလှည်း၊ ပြီးပြည့်စုံသော လုံခြုံစိတ်ချရမှု ငါးခုပါသော့ချိတ်စနစ်၊ စက်ပိုင်းဆိုင်ရာ + လျှပ်စစ်နှစ်ထပ် အကာအကွယ် တပ်ဆင်ထားသည်။ အလွဲသုံးစားလုပ်မှု ပပျောက်ရေး၊ ခိုင်ခံ့သောပတ်ဝန်းကျင်လိုက်လျောညီထွေရှိမှု၊ အမျိုးမျိုးသောအိမ်တွင်းလုပ်ငန်းခွင်အခြေအနေများအတွက်သင့်လျော်သည်။

အဓိက အားသာချက်များ

1. ယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်- လျင်မြန်သောတုံ့ပြန်မှုရှိသော ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာ၊ တာရှည်စက်မှုသက်တမ်း၊ မကြာခဏအသုံးပြုရန်သင့်လျော်သည်။ မျိုးစုံသောအခြေအနေများတွင်လုပ်ဆောင်မှု;

2. ဘေးကင်းပြီး သက်တောင့်သက်သာရှိမှု- အပြည့်အဝ အလုံပိတ်အကာအကွယ်၊ ထိရောက်သောပြုပြင်ထိန်းသိမ်းမှုအတွက် လက်တွန်းလှည်းဒီဇိုင်း၊ အသိဉာဏ်ကို ပံ့ပိုးပေးသည် ဝေးလံခေါင်သီသောစစ်ဆင်ရေးနှင့်ပြုပြင်ထိန်းသိမ်းမှု;

3. ကမ္ဘာလုံးဆိုင်ရာ အရည်အသွေး- တရုတ်အခြေစိုက် ထုတ်လုပ်သူ၊ စံပြုစက်ရုံသည် ထုတ်လုပ်မှုစွမ်းရည်နှင့် အရည်အသွေးကို သေချာစေသည်။ အဖြစ် အရည်အသွေးမြင့် ပေးသွင်းသူ၊ ဒေသမျိုးစုံသို့ တင်ပို့ပြီး စက်ဝန်းအပြည့် ဝန်ဆောင်မှုပေးသည်။

Real-world Application Case

Case 1- အရှေ့တောင်အာရှရှိ 110kV ဓာတ်အားခွဲရုံတွင် 11kV ဖြန့်ဖြူးရေးစီမံကိန်း၊

1. ပရောဂျက်နောက်ခံ- ဤဓာတ်အားခွဲရုံသည် တည်ငြိမ်သော 11kV ဓာတ်အားလိုအပ်သည့် ဒေသအတွင်း အဓိကဓာတ်အားထောက်ပံ့ရေးအချက်အချာဖြစ်သည်။ ပတ်ဝန်းကျင်စက်မှုဇုန်များနှင့် လူနေရပ်ကွက်များသို့ ထောက်ပံ့ပေးခြင်း။ ပစ္စည်းကိရိယာများသည် မြင့်မားသော ယုံကြည်စိတ်ချရမှုနှင့် ပိုင်ဆိုင်ရမည်။ လိုက်နာမှု၊ ဒေသတွင်း 50Hz ပါဝါစနစ်နှင့် သဟဇာတဖြစ်ပါစေ။

2. အပလီကေးရှင်းဖြေရှင်းချက်- Usune စိတ်ကြိုက် 28 KYN28A-12 11kV MV VCB Panels၊ တစ်ခုတည်းသော busbar ကို အပိုင်းပိုင်းခွဲထားသော၊ ဗိသုကာပညာနှင့် dual-circuit ပါဝါထောက်ပံ့မှုလိုအပ်ချက်များကိုဖြည့်ဆည်းရန် VS1 ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာများတပ်ဆင်ထားသည်။

3. အကောင်အထည်ဖော်မှုရလဒ်များ- ၎င်း၏တာဝန်ယူချိန်မှစပြီး သုံးနှစ်အတွင်း၊ စက်ကိရိယာများ တစ်စုံတစ်ရာမရှိဘဲ လည်ပတ်ခဲ့သည်။ ပျက်ကွက်မှုများ၊ မိုးကြိုးမုန်တိုင်းများနှင့် အပူချိန်မြင့်မားမှုကဲ့သို့သော ပြင်းထန်သောအခြေအနေများအောက်တွင် စမ်းသပ်မှုများစွာကို အောင်မြင်စွာဖြတ်သန်းခဲ့သည်။ ဓာတ်အားခွဲရုံမှ ဓာတ်အားခွဲဝေမှုနှင့် ပြတ်တောက်မှုကာကွယ်မှုတို့ကို တိကျစွာပြီးမြောက်စေကာ ဓာတ်အားခွဲရုံသည် "ဓာတ်အားပြတ်တောက်မှု သုည" ရရှိစေရန် ကူညီပေးပါသည်။ လည်ပတ်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်း” ဟု ဒေသခံ လျှပ်စစ်ဌာနထံမှ အသိအမှတ်ပြုမှု မြင့်မားစွာ ရရှိခဲ့သည်။

Case 2- European Automobile Manufacturing Plant တွင် ဗို့အားမြင့် ဓာတ်အားဖြန့်ဖြူးရေး အဆင့်မြှင့်တင်ခြင်း

1. ပရောဂျက်နောက်ခံ- စက်ရုံ၏ ထုထည်နှင့် ပန်းချီအလုပ်ရုံများသည် ပါဝါအတွက် အလွန်မြင့်မားသော လိုအပ်ချက်များရှိသည်။ ထောက်ပံ့ရေးတည်ငြိမ်မှု၊ 11kV ဓာတ်အားဖြန့်ဖြူးရေးစနစ်သို့ အဆင့်မြှင့်တင်ရန် လိုအပ်သည်။ စက်ပစ္စည်းကိရိယာများသည် EU နှင့် ကိုက်ညီရမည်။ IEC စံနှုန်းများသည် ပြုပြင်ထိန်းသိမ်းရလွယ်ကူမှုနှင့် အာကာသအသုံးချမှုကို ထည့်သွင်းစဉ်းစားနေစဉ်။

2. အပလီကေးရှင်းဖြေရှင်းချက်- 16 Usune 11kV MV VCB အကန့်များကို ရွေးချယ်ထားပြီး ဗဟိုတွင်ရှိသော လက်တွန်းလှည်းကို အသုံးပြုထားသည်။ တည်ဆောက်ပုံ၊ တစ်ခုတည်းသော busbar စနစ်နှင့်သဟဇာတဖြစ်ပြီး anti- condensation အပူပေးကိရိယာများနှင့်အသိဉာဏ်တပ်ဆင်ထားသည်။ အပူချိန်နှင့် စိုထိုင်းဆ စောင့်ကြည့်ရေး မော်ဂျူးများ။

3. အကောင်အထည်ဖော်မှုရလဒ်များ- စက်ကိရိယာများသည် ဥရောပ 50Hz/60Hz dual-ကြိမ်နှုန်းစနစ်နှင့် အပြည့်အဝလိုက်လျောညီထွေဖြစ်စေသည်။ တပ်ဆင်ခြင်းသည် ပုံမှန်အလုပ်ရုံထုတ်လုပ်မှုကို မထိခိုက်စေဘဲ ပြုပြင်ထိန်းသိမ်းရန်အတွက် လက်တွန်းလှည်းကို အမြန်ဆွဲထုတ်နိုင်သည်။ အဆင့်မြှင့်တင်ပြီးနောက်၊ ဆက်တိုက်ထုတ်လုပ်မှုလိုအပ်ချက်များကိုဖြည့်ဆည်းပေးသည့် စက်ရုံ၏ ဓာတ်အားချို့ယွင်းမှုနှုန်းသည် 90% လျော့ကျသွားသည်။ မော်တော်ကားထုတ်လုပ်ရေး။

လုပ်ငန်းခွင်ပတ်ဝန်းကျင်

1.ပတ်ဝန်းကျင်လေအပူချိန်- အမြင့်ဆုံး +40°C၊ အနည်းဆုံး -10°C;
2.Relative စိုထိုင်းဆ- နေ့စဉ်ပျမ်းမျှ ≤ 95%, လစဉ်ပျမ်းမျှ ≤ 90%;
3.Altitude: ≤ 1000 m;
4.Seismic intensity - အဆင့် 8 ထက်မပိုပါ။
5. မီးလောင်မှု သို့မဟုတ် ပေါက်ကွဲခြင်းအန္တရာယ်၊ ပြင်းထန်သော လေထုညစ်ညမ်းမှု၊ ဓာတုဗေဒပစ္စည်းများ ကင်းစင်သောနေရာများတွင် တပ်ဆင်ထားရမည်။ သံချေးတက်ခြင်း၊ တုန်ခါမှုအားကောင်းခြင်း။
6. အကယ်၍ GB တွင် သတ်မှတ်ထားသော ပုံမှန်လိုအပ်ချက်ထက် ကျော်လွန်သည့် ပတ်ဝန်းကျင်အခြေအနေအောက်တွင် စက်ကိရိယာများကို အသုံးပြုရမည်။ 3906၊ သက်ဆိုင်ရာ အစီအစဉ်များကို သုံးစွဲသူနှင့် ထုတ်လုပ်သူမှ သဘောတူရမည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

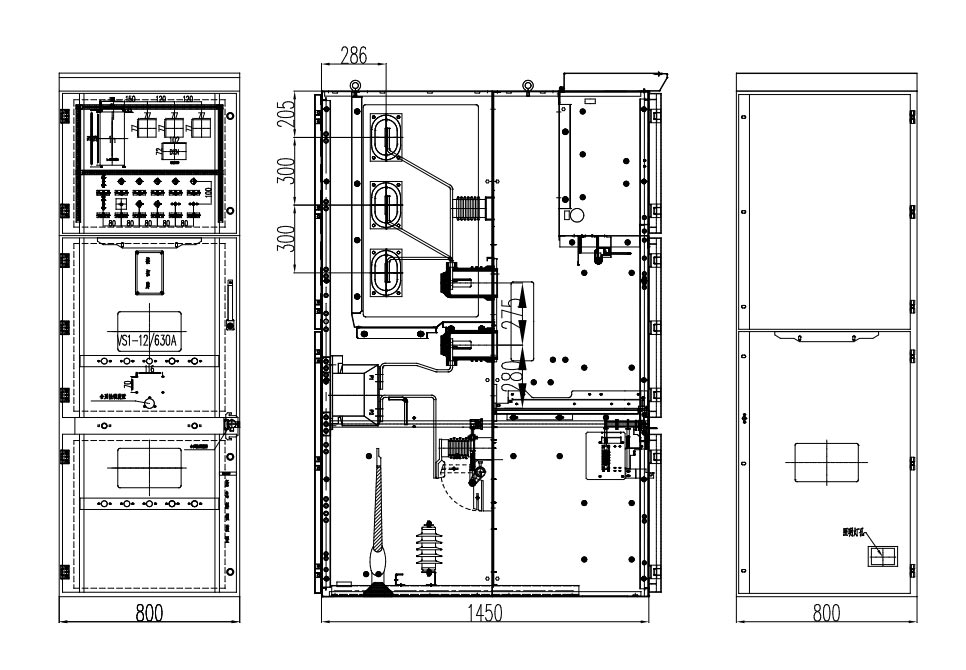

ထုတ်ကုန် ပြင်ပ အတိုင်းအတာ

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမေးအဖြေများ

Q1- ငါးခေါက် ရော့ယှက်ခြင်း လုပ်ဆောင်ချက်။

A- စက်ပိုင်းဆိုင်ရာနှင့် လျှပ်စစ်နှစ်ခုပါရှိသော လွဲမှားမှုတိုက်ဖျက်ရေး circuit breaker ကဲ့သို့သော အဓိကလုပ်ဆောင်မှုငါးခု ပါဝင်သည်။ အလွဲသုံးစားလုပ်ခြင်းကို တားဆီးရန် ချိတ်ဆက်ခြင်း။

Q2- 11kV MV Vcb Panels များသည် 10kV စနစ်များနှင့် သဟဇာတဖြစ်ပါသလား။

A- အပြည့်အဝသဟဇာတဖြစ်မှု၊ ပြုပြင်မွမ်းမံမှုမလိုအပ်ဘဲ၊ ရှိပြီးသားစက်ကိရိယာများနှင့် ကန့်သတ်ချက်စိတ်ကြိုက်ပြင်ဆင်ခြင်းကို တိုက်ရိုက်အစားထိုးနိုင်သည်။ ထောက်ခံသည်။

Q3: လိုက်နာမှုနှင့် အရောင်းအပြီးဝန်ဆောင်မှုကို တင်ပို့လိုပါသလား။

A: နိုင်ငံတကာစံနှုန်းများနှင့် ကိုက်ညီသော ဒေသဆိုင်ရာ အသိအမှတ်ပြုလက်မှတ်များကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။ တရုတ်နိုင်ငံမှ လျင်မြန်စွာ တုံ့ပြန်ခဲ့သည်။ စက်ရုံ၊ နှင့် ကမ္ဘာလုံးဆိုင်ရာ ဆိုင်ခွဲများမှ ဒေသန္တရ အရောင်းအပြီး ဝန်ဆောင်မှု။

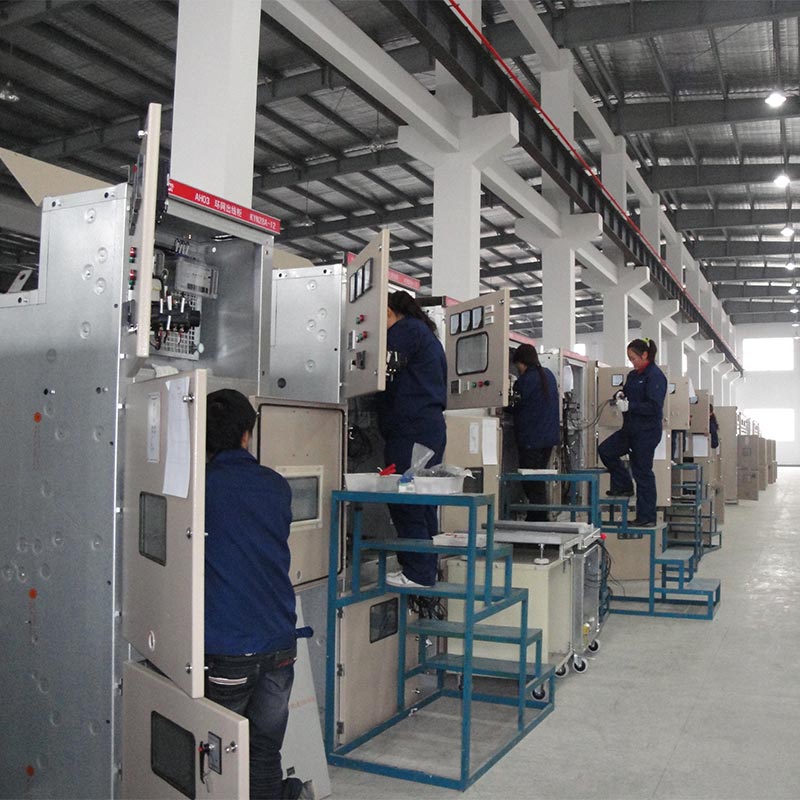

အမှတ်တံဆိပ်နှင့် စက်ရုံ ကြံ့ခိုင်မှု

Usune သည် တရုတ်နိုင်ငံရှိ ၎င်း၏ ပင်မ စက်ရုံကို မှီခိုနေပြီး နှစ်စဉ် အချပ်ပေါင်း 5,000 ကျော် ထုတ်လုပ်နိုင်စွမ်းရှိသည်။ ကြွားတယ်။ ဒစ်ဂျစ်တယ် အဆုံးမှ အဆုံး စီမံခန့်ခွဲမှု၊ R&D၊ ထုတ်လုပ်မှုနှင့် အရောင်းတို့ကို ပေါင်းစပ်ခြင်း။ ၎င်း၏ထုတ်ကုန် 30 ကျော်လွှမ်းခြုံ နိုင်ငံတွေ၊ ကမ္ဘာလုံးဆိုင်ရာ ဖောက်သည်များအတွက် ယုံကြည်စိတ်ချရသော အလယ်အလတ်ဗို့အား ဖြန့်ဖြူးရောင်းချသူနှင့် ထုတ်လုပ်သူ ဖြစ်လာစေပါသည်။
