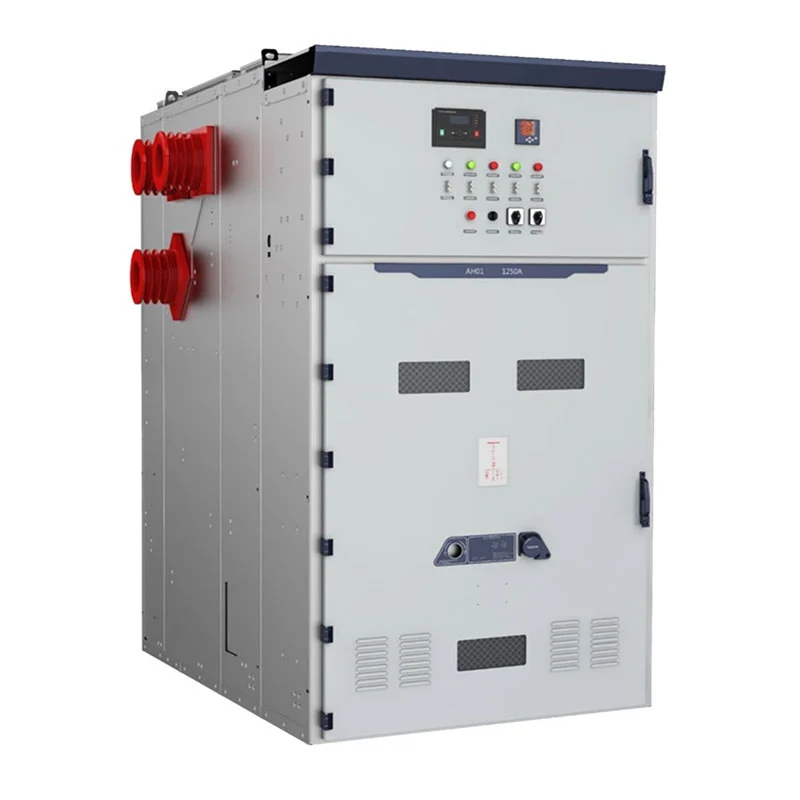

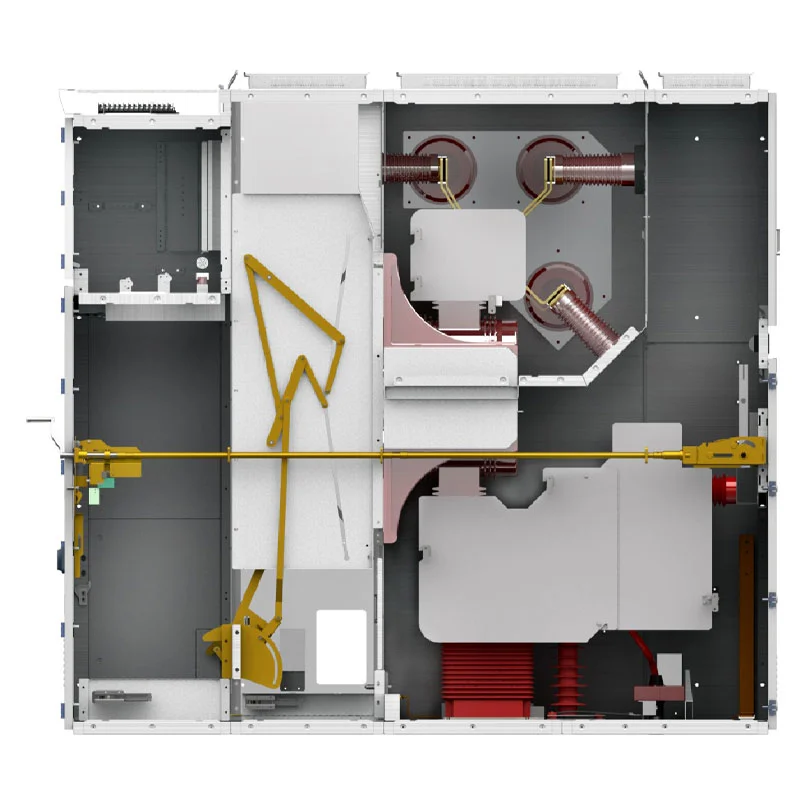

KYN61-40.5 33kV Indoor VCB Switchgear Panel သည် ပင်မလမ်းကြောင်းနှင့် အလယ်တန်းဆားကစ်များကို ခွဲရန် သတ္တုဖြင့်ပြုလုပ်ထားသော ဖွဲ့စည်းပုံကို အသုံးပြုထားပြီး ပင်မလမ်းကြောင်းသည် VCB၊ ဘတ်စ်ကားလင့်များ၊ ကေဘယ်ကြိုးများပိတ်သိမ်းခြင်းဇုန်နှင့် မြေစိုက်ဒြပ်စင်များကို လွှမ်းခြုံထားပြီး ဒုတိယစက်ပစ္စည်းများသည် ပရောဂျက်လိုအပ်ချက်အရ အကာအကွယ်၊ မီတာတိုင်းတာခြင်း၊ ထိန်းချုပ်ခြင်း၊ အချက်ပြခြင်းနှင့် ဆက်သွယ်ရေးကို စီမံဆောင်ရွက်ပေးပါသည်။ ဤချဉ်းကပ်မှုသည် ယေဘုယျကက်ဘိနက်ပုံစံမဟုတ်ဘဲ အမှန်တကယ်ပါဝါကွန်ရက်ကို ထင်ဟပ်စေပါသည်။ Functional compartments များကို အင်ဂျင်နီယာများအား မြေပုံညွှန်းတပ်ဆင်ခြင်း၊ ဝိုင်ယာကြိုးများ၊ ဆောင်ရွက်ပေးခြင်းနှင့် တိကျစွာထိန်းသိမ်းခြင်းတို့ကို တိကျစွာထိန်းသိမ်းနိုင်စေမည့် လုပ်ဆောင်ချက်ဆိုင်ရာအခန်းများကို ရှင်းလင်းစွာခွဲထုတ်ထားပါသည်။ ပတ်လမ်းအစီအစဥ်များသည် အဝင်အစာများ (ဘတ်စ်ကားသို့ အထက်ပိုင်းပါဝါလက်ခံခြင်း)၊ အထွက် feeders (ထရန်စဖော်မာများ၊ မော်တာများ သို့မဟုတ် လုပ်ငန်းစဉ်ဆိုင်ရာဝန်များ)၊ PT-based ဗို့အားစောင့်ကြည့်ခြင်း၊ လည်ပတ်မှုပြောင်းလွယ်ပြင်လွယ်ရှိမှုအတွက် ဘတ်စ်အပိုင်းခွဲပေးခြင်းနှင့် စွမ်းအင်စောင့်ကြည့်ခြင်းအတွက် အထူးတိုင်းတာခြင်းတို့ကို လွှမ်းမိုးထားသည်။
KYN61-40.5 33kV Indoor VCB Switchgear Panel သည် ပင်မလမ်းကြောင်းနှင့် အလယ်တန်းဆားကစ်များကို ခွဲရန် သတ္တုဖြင့်ပြုလုပ်ထားသော ဖွဲ့စည်းပုံကို အသုံးပြုထားပြီး ပင်မလမ်းကြောင်းသည် VCB၊ ဘတ်စ်ကားလင့်များ၊ ကေဘယ်ကြိုးများပိတ်သိမ်းခြင်းဇုန်နှင့် မြေစိုက်ဒြပ်စင်များကို လွှမ်းခြုံထားပြီး ဒုတိယစက်ပစ္စည်းများသည် ပရောဂျက်လိုအပ်ချက်အရ အကာအကွယ်၊ မီတာတိုင်းတာခြင်း၊ ထိန်းချုပ်ခြင်း၊ အချက်ပြခြင်းနှင့် ဆက်သွယ်ရေးကို စီမံဆောင်ရွက်ပေးပါသည်။ ဤချဉ်းကပ်မှုသည် ယေဘုယျကက်ဘိနက်ပုံစံမဟုတ်ဘဲ အမှန်တကယ်ပါဝါကွန်ရက်ကို ထင်ဟပ်စေပါသည်။ Functional compartments များကို အင်ဂျင်နီယာများအား မြေပုံညွှန်းတပ်ဆင်ခြင်း၊ ဝိုင်ယာကြိုးများ၊ ဆောင်ရွက်ပေးခြင်းနှင့် တိကျစွာထိန်းသိမ်းခြင်းတို့ကို တိကျစွာထိန်းသိမ်းနိုင်စေမည့် လုပ်ဆောင်ချက်ဆိုင်ရာအခန်းများကို ရှင်းလင်းစွာခွဲထုတ်ထားပါသည်။ ပတ်လမ်းအစီအစဥ်များသည် အဝင်အစာများ (ဘတ်စ်ကားသို့ အထက်ပိုင်းပါဝါလက်ခံခြင်း)၊ အထွက် feeders (ထရန်စဖော်မာများ၊ မော်တာများ သို့မဟုတ် လုပ်ငန်းစဉ်ဆိုင်ရာဝန်များ)၊ PT-based ဗို့အားစောင့်ကြည့်ခြင်း၊ လည်ပတ်မှုပြောင်းလွယ်ပြင်လွယ်ရှိမှုအတွက် ဘတ်စ်အပိုင်းခွဲပေးခြင်းနှင့် စွမ်းအင်စောင့်ကြည့်ခြင်းအတွက် အထူးတိုင်းတာခြင်းတို့ကို လွှမ်းမိုးထားသည်။
ဘေးကင်းရေးသည် မှန်ကန်သောလည်ပတ်မှု အစီအစဉ်များကို ပြဋ္ဌာန်းထားသည့် မှားယွင်းနေသော ဘရိတ်ကာလည်ပတ်မှုကို ဟန့်တားသည့် အချက်ငါးချက်ပါသော ပရိုတိုကောကို ပေါင်းစပ်ထားသည့် စက်ပိုင်းဆိုင်ရာ အပြန်အလှန် သော့ခတ်စနစ်ဖြင့် မြှုပ်နှံထားကာ မှားယွင်းနေသော ဘရိတ်ကာလည်ပတ်မှုကို တားဆီးနိုင်သည့် ဒြပ်စင်အပေါ်တွင် တင်ဆောင်နိုင်သော ရွေ့လျားမှု၊ တိုက်ရိုက်လျှပ်ကူးပစ္စည်းများဖြင့် မြေသားလောင်းခြင်း၊ မြေကြီးခလုတ်ကို ပိတ်လိုက်ခြင်းနှင့် တိုက်ရိုက်ထုတ်လွှင့်သည့် ဇုန်များသို့ မရည်ရွယ်ဘဲ ဝင်ရောက်ခြင်း။ ထို့အပြင်၊ အပိုင်းများကြားရှိ သတ္တုအတားအဆီးများသည် အတွင်းပိုင်းအပြင်အဆင်ကို စုစည်းထားပြီး ထိပ်တွင်တပ်ဆင်ထားသော ဖိအားသက်သာသည့်ချန်နယ်တစ်ခုသည် အတွင်းပိုင်းပြတ်တောက်မှုစွမ်းအင်ကို ဘေးကင်းစွာ စွန့်ထုတ်ပါသည်။ ဖုန်စုပ်စုပ်ကိရိယာသည် ပင်မခလုတ်ပြောင်းခြင်းနှင့် အကွေးအဆန့်ကို ပေးစွမ်းနိုင်သော်လည်း ဆက်စပ်သော relay နှင့် control suite အား သုံးစွဲသူ၏ အကာအကွယ်ခံယူချက်နှင့်အညီ စိတ်ကြိုက်ပြင်ဆင်နိုင်ပြီး အစိတ်အပိုင်းအားလုံးကို—ရေစီးကြောင်းရင်းမြစ်များမှ ကေဘယ်လ်များနှင့် ထရန်စဖော်မာများအထိ—တွက်ချက်ထားသော မှားယွင်းမှုအခြေအနေများအောက်တွင် ဖျော်ဖြေပွဲများတွင် လုပ်ဆောင်သည်။
KYN61-40.5 33kV Indoor VCB Switchgear Panel ပတ်လည်တွင်တည်ဆောက်ထားသော ဤစွယ်စုံရပလပ်ဖောင်းသည် ကွဲပြားသောကဏ္ဍများတစ်လျှောက်တွင် အပလီကေးရှင်းကို ရှာတွေ့သည်- ပါဝါစားသုံးမှု၊ ထရန်စဖော်မာကြိုးတပ်မှု၊ feeder dispatch နှင့် တိုင်းတာခြင်းအတွက် ၎င်းကိုအသုံးပြု၍ အိမ်တွင်းဓာတ်အားခွဲရုံများ၊ ဓာတ်အားပေးစက်ရုံများသည် ၎င်းအား အလတ်စား ဗို့အား အရန်ကွန်ရက်များနှင့် မီးစက်ချိတ်ဆက်ထားသော စနစ်များအတွက် အသုံးချခြင်း၊ မော်တာများ၊ ကွန်ပရက်ဆာများနှင့် ထုတ်လုပ်မှုလိုင်းများကို အားဖြည့်ပေးသည့် စက်မှုလုပ်ငန်းကြီးများ၊ လေဝင်လေထွက်နှင့် ရေစုပ်စက်များကဲ့သို့ လေးလံသော ဖြန့်ဝေသည့်ဝန်များကို စီမံခန့်ခွဲခြင်း၊ အဆောက်အဦများနှင့် စက်ပစ္စည်းများ အစုအဝေးများစွာတွင် တစ်ပြိုင်တည်း ဖြန့်ဖြူးမှု လိုအပ်သော အထူးပြု အခြေခံအဆောက်အဦ။ အတည်ပြုထားသော single-line diagram နှင့် site-specific တောင်းဆိုချက်များနှင့်အတူ ရုပ်ပိုင်းဆိုင်ရာ array ကို ချိန်ညှိခြင်းဖြင့်၊ Usune သည် ရှုပ်ထွေးသော မြင့်မားသောဗို့အားဖြန့်ဖြူးရေးစိန်ခေါ်မှုများအတွက် ခိုင်မာပြီး ဘေးကင်းသောဖြေရှင်းချက်တစ်ခုကို ပေးပါသည်။
Usune အလယ်အလတ်ဗို့အားခလုတ်ဂီယာ အပလီကေးရှင်းများအတွက် ပရောဂျက်ကိုးကားအဖြစ် ဆောင်ရွက်ခြင်းသည် Cas-space Rocket Launch Project ဖြစ်သည်။
အထူးပြုအခြေခံအဆောက်အအုံသည် သီးခြားလုပ်ငန်းဆောင်တာနေရာများတစ်လျှောက် လျှပ်စစ်ဝန်အများအပြား ပြန့်ကျဲသွားသည့် ဒုံးပျံလွှတ်တင်သည့် အဆောက်အအုံတစ်ခု၏ ဗဟိုချက်ဖြစ်သည်။ ထို့ကြောင့် ဓာတ်အားဖြန့်ဖြူးမှုစနစ်သည် ညှိနှိုင်းအဝင်ဆားကစ်များ၊ feeder အကာအကွယ်၊ လျှပ်စစ်အထီးကျန်မှု၊ တိုင်းတာမှုနှင့် ထိန်းချုပ်မှုတို့ကို ပံ့ပိုးပေးရမည်ဖြစ်သည်။
ဤပရောဂျက်အတွင်း၊ switchgear သည် site ၏အလယ်အလတ်ဗို့အားလျှပ်စစ်ဖြန့်ဖြူးမှုအစီအစဉ်၏တစ်စိတ်တစ်ပိုင်းကိုဖွဲ့စည်းခဲ့သည်။ ပိုမိုကျယ်ပြန့်သော အခြေခံအဆောက်အဦများနှင့် ပေါင်းစည်းခြင်းသည် လွတ်လပ်သော အစိုးရအဖွဲ့ တပ်ဆင်မှုအဖြစ် ကိုင်တွယ်ခြင်းမပြုသည့် လျှပ်စစ်ပစ္စည်းများအတွက် ပရောဂျက်လိုအပ်ချက်တစ်ခုဖြစ်သည်။
KYN61-40.5 33kV Indoor VCB Switchgear Panel အပါအဝင် အလယ်အလတ်ဗို့အားဖြန့်ဖြူးရေးကိရိယာများကို ထောက်ပံ့ပေးရာတွင် Usune ၏အတွေ့အကြုံသည် ဤအက်ပလီကေးရှင်းတွင် ရောင်ပြန်ဟပ်နေသည်။
| ကုသိုလ်ကံ | သတ်မှတ်ချက် |
| စီးရီး | KYN61 |
| အဆင့်သတ်မှတ်ထားသော ဗို့အား | 3.6kV၊ 7.2kV၊ 12kV၊ 24kV၊ 36kV |
| အဆင့်သတ်မှတ်ထားသော ကြိမ်နှုန်း | 50Hz / 60Hz |
| အဆင့်သတ်မှတ်ထားသော လက်ရှိ | 630A၊ 1250A၊ 1600A၊ 2000A၊ 2500A၊ 3150A |
| Short-Circuit Breaking Current ကို အဆင့်သတ်မှတ်ထားသည်။ | 25kA၊ 31.5kA၊ 40kA၊ 50kA |
| Short-Time Withstand Current အဆင့်သတ်မှတ်ထားသည်။ | 25kA/3s၊ 31.5kA/3s၊ 40kA/3s၊ 50kA/3s |
| ကာကွယ်ရေးဘွဲ့ | IP4X ပြင်ပအကာအရံများ / IP2X အတွင်းပိုင်းအခန်းများ |
| ပတ်ဝန်းကျင် အပူချိန် | -15°C မှ +40°C |
| နှိုင်းရစိုထိုင်းဆ | နေ့စဉ်ပျမ်းမျှ ≤95%; လစဉ်ပျမ်းမျှ ≤90% |
| အမြင့် | ≤ 1000 မီတာ၊ ပိုမြင့်သော အမြင့်အတွက် အကွက်များ |
| တပ်ဆင်ခြင်း။ | မိုးလုံလေလုံ |
| စနစ် | သုံးဆင့် AC |
နောက်ဆုံး လျှပ်စစ်ဖွဲ့စည်းပုံအား ပရောဂျက်ဗို့အား၊ လျှပ်စီးကြောင်း၊ ပြတ်တောက်မှုအဆင့်အလိုက် အတည်ပြုသင့်သည်။ လျှပ်ကာလိုအပ်ချက်များ၊ အကာအကွယ်အစီအစဉ်နှင့် တပ်ဆင်မှုအခြေအနေများ။
33kV-အတန်းအစား switchgear အတွက်၊ ဝယ်ယူရေးတွင် အပြည့်အ၀လျှပ်စစ်စနစ်အား ကက်ဘိနက်ရေတွက်ခြင်း တစ်ခုတည်းမဟုတ်ဘဲ- ဗို့အားအဆင့်သတ်မှတ်မှု၊ ဝန်လက်ရှိမှု၊ တိုတောင်းသောလျှပ်စီးကြောင်းအဆင့်၊ feeder ပမာဏ၊ ထရန်စဖော်မာပမာဏ၊ ကေဘယ်လ်အစီအစဉ်၊ အကာအကွယ်နှင့် မီတာတိုင်းတာမှုလိုအပ်ချက်များကို အတည်ပြုရပါမည်။ Cabinet လုပ်ငန်းဆောင်တာများ (အဝင်၊ အထွက်၊ PT၊ မီတာတိုင်းတာခြင်း၊ ဘတ်စ်ကားကဏ္ဍခွဲစနစ်၊ သီးခြားခွဲထုတ်ခြင်း) ကို လိုင်းတစ်ခုတည်း ပုံကြမ်းတွင် ပေါင်းစပ်ထားပြီး ထရန်စဖော်မာများ၊ ကေဘယ်များ၊ အကာအကွယ်ကိရိယာများနှင့် ရေအောက်ပိုင်းဝန်များနှင့် မကိုက်ညီမှုများကို ရှောင်ကြဉ်ပါ။ ပုံမှန်စာရင်းတွင် အဝင်ကက်ဘိနက်တစ်ခု၊ ထရန်စဖော်မာများ သို့မဟုတ် ကြီးမားသောဝန်ထုပ်ဝန်ပိုးများအတွက် အထွက်ဗီဒိုများနှင့် PT/မီတာတိုင်းတာရေးဗီဒိုများ ပါဝင်သည်။ လိုင်းခွဲရုံတစ်ခုတည်းနှင့် ပိုကြီးသော multi-Cabinet စနစ်နှစ်ခုလုံးအတွက် ဘတ်စ်ကားကဏ္ဍခွဲခြင်းကို အရင်းအမြစ်နှစ်ခု သို့မဟုတ် ပိုင်းခြားထားသည့် ဘတ်စ်ကားကဏ္ဍများအတွက် ထည့်နိုင်သည်။
ပေးပို့ခြင်းမပြုမီ၊ တပ်ဆင်ခြင်း၊ ပင်မချိတ်ဆက်မှုများ၊ အလယ်တန်းဝါယာကြိုးများ၊ စက်လည်ပတ်မှုနှင့် လျှပ်စစ်လုပ်ဆောင်ချက်များကို ရုပ်သိမ်းနိုင်သော ယန္တရား၊ breaker လုပ်ဆောင်ချက်၊ interlocking၊ grounding နှင့် ကက်ဘိနက်တည်ဆောက်မှုအပါအဝင် လျှပ်စစ်လုပ်ဆောင်ချက်များအတွက် switchgear ကို စစ်ဆေးပါသည်။ Usune သည် မပို့ဆောင်မီ စစ်ဆေးရေးမှတ်တမ်းများနှင့် စမ်းသပ်စာရွက်စာတမ်းများကို ပံ့ပိုးပေးပါသည်။ ၎င်း၏ကနဦးအဆင့်သတ်မှတ်ခြင်းအပြင်၊ အလယ်အလတ်ဗို့အားခလုတ်ဂီယာသည် စနစ်တကျလုပ်ဆောင်မှု၊ စီစဉ်ထိန်းသိမ်းမှု၊ အနာဂတ်ဆားကစ်စီမံခန့်ခွဲမှုနှင့် တည်ငြိမ်သောကွန်ရက်ပေါင်းစပ်မှုကို ပံ့ပိုးပေးရမည်ဖြစ်သည်။ KYN61-40.5 33kV Indoor VCB Switchgear Panel ၏ ခွဲခြမ်းစိတ်ဖြာထားသော ဆောက်လုပ်ရေးသည် မူလနှင့် သာမည စက်ပစ္စည်း အပြင်အဆင်ကို သတ်မှတ်ပေးထားပြီး ၎င်း၏ ထုတ်ယူနိုင်သော ဘရိတ်ကာ ဒီဇိုင်းသည် ဝန်ဆောင်မှုအတွက် ကူးပြောင်းယူနစ်အား ရွှေ့နိုင်သည်—ရေရှည်ထိန်းသိမ်းမှုကို ရိုးရှင်းစေပါသည်။
ပေးထားသောသတ်မှတ်ချက်တွင် 3.6kV၊ 7.2kV၊ 12kV၊ 24kV နှင့် 36kV ဖွဲ့စည်းမှုပုံစံများ ပါဝင်သည်။ အမှန်တကယ်သတ်မှတ်ထားသောဗို့အား ဖောက်သည်၏ ဓာတ်အားစနစ်အရ အတည်ပြုရမည်။
ပံ့ပိုးပေးထားသော သတ်မှတ်ချက်တွင် 33kV အဆင့်သတ်မှတ်ထားသော စနစ်ဘာသာရပ်အတွက် ထည့်သွင်းစဉ်းစားနိုင်သည့် 36kV အဆင့်သတ်မှတ်ဖွဲ့စည်းမှုပုံစံကို စာရင်းပြုစုထားသည်။ အမှန်တကယ်စနစ်လိုအပ်ချက်များ၊ လျှပ်ကာအဆင့်နှင့် သက်ဆိုင်သောစံနှုန်းများကို အတည်ပြုရန်။
၎င်းကို အလယ်အလတ် ဗို့အားလက်ခံခြင်း၊ ဖြန့်ဖြူးခြင်း၊ ကူးပြောင်းခြင်း၊ အကာအကွယ်၊ တိုင်းတာခြင်းနှင့် ထိန်းချုပ်ခြင်းအတွက် အသုံးပြုသည်။ အိမ်တွင်းသုံးအဆင့် AC ဓာတ်အားစနစ်များ။
ပေးထားသောဖွဲ့စည်းပုံများသည် 630A မှ 3150A အထိ ကွာသည်။ မှန်ကန်သော အဆင့်သတ်မှတ်ချက်ကို အများဆုံးအလိုက် ရွေးချယ်သင့်သည်။ စဉ်ဆက်မပြတ်ဝန်နှင့်စီမံကိန်းဒီဇိုင်း။
ရနိုင်သောအဆင့်သတ်မှတ်ချက်များတွင် တွက်ချက်ထားသောအမှားမှသတ်မှတ်ထားသော သက်ဆိုင်ရာတန်ဖိုးနှင့်အတူ 25kA၊ 31.5kA၊ 40kA နှင့် 50kA ပါဝင်သည်။ လျှပ်စစ်စနစ်၏အဆင့်။
ဟုတ်ကဲ့။ Usune သည် အဝင်၊ အထွက်၊ PT၊ မီတာတိုင်းတာခြင်း၊ bus sectionalizer နှင့် isolation functions များကို configure လုပ်နိုင်ပါသည်။ ဖောက်သည်၏ single-line diagram နှင့် နည်းပညာဆိုင်ရာ လိုအပ်ချက်များ။
Usune သည် ISO 9001၊ ISO 14001 နှင့် ISO 45001 စီမံခန့်ခွဲမှုစနစ်များအောက်တွင် လုပ်ဆောင်နေသည်။ ထုတ်ကုန်များအလိုက် ဒီဇိုင်းထုတ်ထားသည်။ သက်ဆိုင်ရာ IEC နှင့် GB စံနှုန်းများ၊ CE လက်မှတ်များဖြင့် သက်ဆိုင်သော ဖွဲ့စည်းမှုပုံစံများအတွက် ရရှိနိုင်ပါသည်။
ဟုတ်ကဲ့။ Usune သည် နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ၊ စမ်းသပ်မှုအစီရင်ခံစာများ၊ ပုံဆွဲခြင်းနှင့် အခြားပရောဂျက်စာရွက်စာတမ်းများကို ပံ့ပိုးပေးနိုင်သည်။ ဖောက်သည်နှင့် အင်ဂျင်နီယာ လိုအပ်ချက်များ။
စံသတ်မှတ်ချက်ပုံစံသည် အိမ်တွင်းတပ်ဆင်မှုအတွက် ဒီဇိုင်းထုတ်ထားသည်။ အထူးအခြေအနေများဖြစ်သည့် အမြင့်၊ မြင့်သည်။ မှာယူမှုမပြုမီ စိုထိုင်းဆ သို့မဟုတ် ပုံမှန်မဟုတ်သော ပတ်ဝန်းကျင်အခြေအနေများကို အတည်ပြုရပါမည်။
