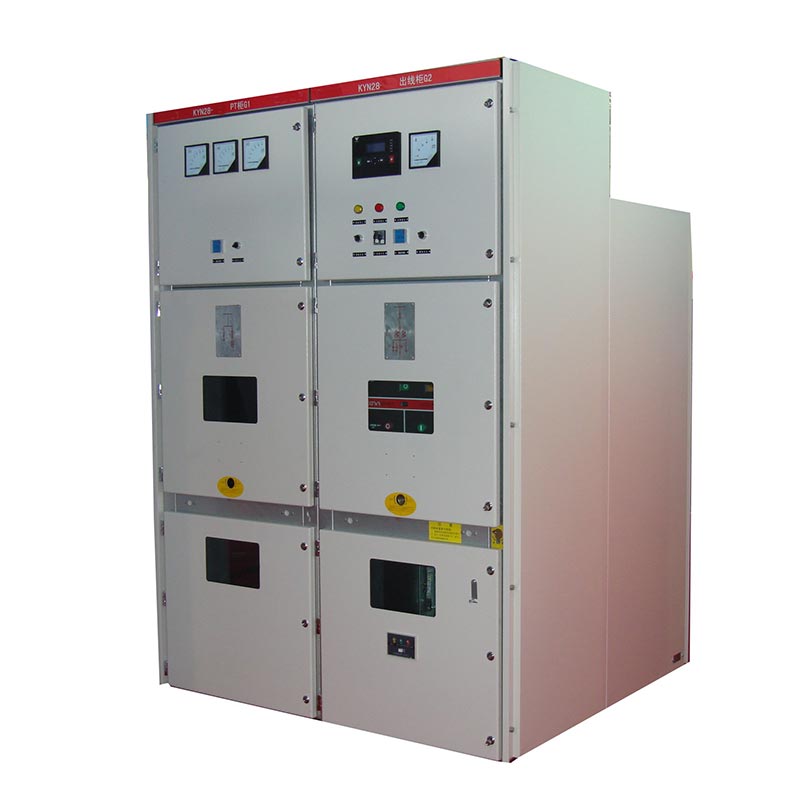

Kyn28 Switchgear 20kv

Usune Kyn28 Switchgear 20kV သည် 24kV ပါဝါတွင် အဓိကအသုံးပြုသည့် indoor three-phase AC metal-enclosed switchgear တစ်ခုဖြစ်သည်။ ဧည့်ခံခြင်း၊ ဖြန့်ဖြူးခြင်း၊ ထိန်းချုပ်ခြင်း၊ ကာကွယ်ခြင်းနှင့် လျှပ်စစ်စွမ်းအင်ကို စောင့်ကြည့်ခြင်းတို့ကို လုပ်ဆောင်ပေးသည့် စနစ်များ။

ထုတ်ကုန်သည် IP4X ကာကွယ်မှုအဆင့်သတ်မှတ်ချက် (Cabinet) ဖြင့် အပူ-ကျုံ့နိုင်သော/epoxy coating insulation ကို အသုံးပြုထားသည်။ ၎င်း၏ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံနှင့်မြင့်မားသောလျှပ်ကာအဆင့်သည်၎င်းကိုအိမ်တွင်းလျှပ်စစ်ဖြန့်ဖြူးမှုအခြေအနေအမျိုးမျိုးအတွက်သင့်လျော်စေသည်။ တစ်ဦးအနေဖြင့် ပရော်ဖက်ရှင်နယ်တရုတ်ထုတ်လုပ်သူမှထုတ်လုပ်သောဤထုတ်ကုန်နှင့်အတူ၎င်း၏အလတ်စားဗို့အားဖြန့်ဖြူးဖြေရှင်းချက် တည်ငြိမ်သော စွမ်းဆောင်ရည်နှင့် စံချိန်စံညွှန်းမီသော ဒီဇိုင်းသည် ကမ္ဘာတစ်ဝှမ်းရှိ သုံးစွဲသူများအတွက် ယုံကြည်စိတ်ချရသော အရည်အသွေးမြင့် ပေးသွင်းသူ ရွေးချယ်မှု ဖြစ်လာပါသည်။ ပင်မထုတ်လုပ်မှုအားလုံးသည် ကျွန်ုပ်တို့၏ကိုယ်ပိုင်စက်ရုံတွင် ပြီးစီးပါသည်။

အနိမ့်ဗို့အားခလုတ်ဂီယာ

အလယ်အလတ်ဗို့အားခလုတ်ဂီယာ

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

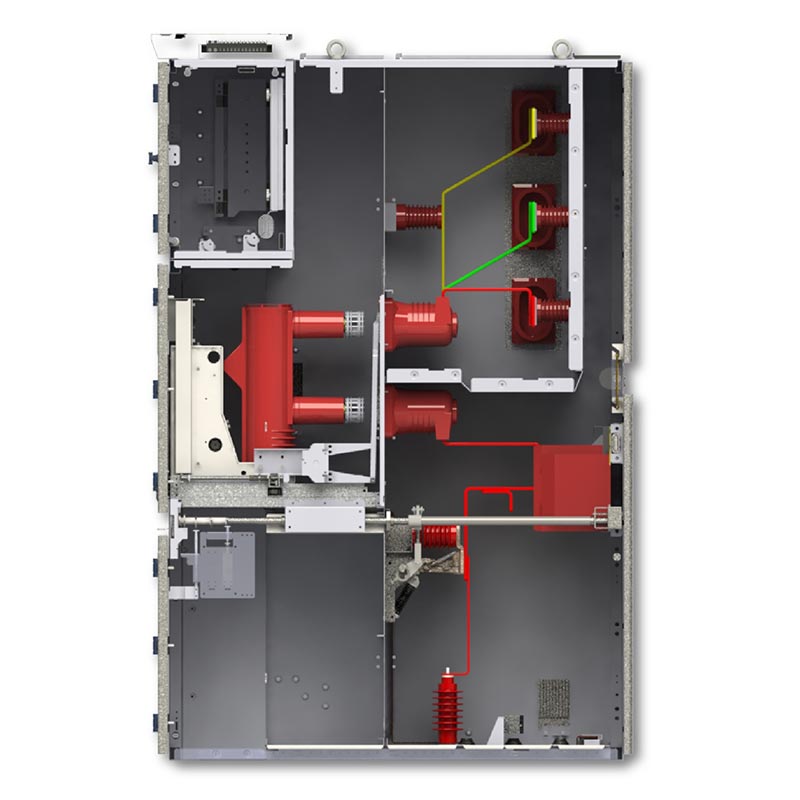

Cabinet Compartment Structure

1. Circuit Breaker Compartment- VS1/ZN63/VD4 အမျိုးအစား ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာတွန်းလှည်းများကို တပ်ဆင်သည်။
2. Busbar Compartment- ပင်မဘတ်စ်ဘားများ၊ အကိုင်းအခက် busbar များနှင့် insulator များကို စီစဉ်ပေးသည်။
3. Cable Compartment- CTs၊ PTs၊ grounding switches၊ cable terminals စသည်တို့ဖြင့် တပ်ဆင်ထားပါသည်။
4. ထိန်းချုပ်ကိရိယာအကန့်- relay များ၊ အကာအကွယ်ကိရိယာများ၊ တူရိယာများနှင့် ဒုတိယပတ်လမ်းများကို တပ်ဆင်ပါ။
5. Pressure Relief Channel- လုပ်ငန်းလည်ပတ်မှုဘေးကင်းစေရန်အတွက် ထိပ်တွင် arc relief device တပ်ဆင်ထားသည်။

အဓိကထုတ်ကုန်အင်္ဂါရပ်များ

1. အမှားအယွင်း ပြန့်ပွားမှုနှင့် အပြန်အလှန် စွက်ဖက်မှုတို့ကို တားဆီးရန် သတ္တုအားလုံးကို သီးခြားဖွဲ့စည်းပုံ။
2. မတော်တဆ အဖွင့်၊ အပိတ် သို့မဟုတ် စွမ်းအင်ထဲသို့ ဝင်ရောက်ခြင်းမှ ကာကွယ်ရန် အကာအကွယ် ငါးခုပါ စက်ပိုင်းဆိုင်ရာ ရော့ချိတ်ခြင်းကို ပြီးအောင်လုပ်ပါ။ အခန်းများ။
3. အလယ်ဗဟိုတပ်ထားသော ဖြုတ်တပ်နိုင်သောတွန်းလှည်း၊ အရှေ့ဘက်ခြမ်း လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုများ ပြုလုပ်နိုင်စေပြီး ပြုပြင်မှုများကို လွယ်ကူချောမွေ့စေပါသည်။
4. Kyn28 Switchgear 20kV သည် မြင့်မားသောလျှပ်ကာအဆင့်၊ ခိုင်ခံ့သောအမှားခံနိုင်ရည်ရှိပြီး ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းတည်ဆောက်ပုံနှင့် သင့်လျော်သည်။ ဓာတ်အားဖြန့်ဖြူးရေးအစီအစဥ်အမျိုးမျိုး။
5. တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော အရည်အသွေးဖြင့် နိုင်ငံတကာနှင့် နိုင်ငံတော်စံနှုန်းများနှင့် ကိုက်ညီပါသည်။

Real-world application case

စက်မှုဥယျာဉ်အတွင်း ဓာတ်အားဖြန့်ဖြူးရေးစခန်းစီမံကိန်း။ အချက်အချာကျသော ပြည်နယ်စက်မှုဥယျာဉ်တစ်ခုတွင် အများအပြားပါဝင်သည်။ စက်ရုံအဆောက်အဦးများ၊ ရုံးခန်းများ နှင့် ဓာတ်အားပေးစက်ရုံများ ပံ့ပိုးပေးခြင်းသည် အလွန်မြင့်မားသော ယုံကြည်စိတ်ချရမှုနှင့် လိုအပ်ပါသည်။ power supply တွင်ဘေးကင်းရေး။ ပရောဂျက်သည် အဆင့်သတ်မှတ်ချက် 1250A ဖြင့် Usune Kyn28 Switchgear 20kV ယူနစ် ၁၆ ခုကို ရွေးချယ်ခဲ့ပြီး၊ ဝါယာရှော့ဖြစ်ပြီး 31.5kA ပြတ်တောက်သည်။

လုပ်ငန်းစတင်ချိန်မှ နှစ်နှစ်ကျော်ကြာ စက်ပစ္စည်းများသည် တည်ငြိမ်စွာလည်ပတ်ခဲ့ပြီး တာတိုပတ်လမ်းချို့ယွင်းချက်များကို လျင်မြန်စွာရှင်းလင်းနိုင်ခဲ့သည်။ ဘေးကင်းလုံခြုံရေး အဖြစ်အပျက်များ မရှိဘဲ။ ရှေ့တွင်တပ်ဆင်ထားသော ပြုပြင်ထိန်းသိမ်းမှုပုံစံသည် ပြုပြင်ထိန်းသိမ်းမှုအခက်အခဲကို သိသိသာသာ လျှော့ချပေးသည်။ ရပ်နားချိန်နှင့် ပန်းခြံ၏ လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုဌာနတို့မှ ချီးမြင့်ခြင်းတို့ကို ရရှိခဲ့သည်။

ထုတ်ကုန် ပြင်ပ အတိုင်းအတာ

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမေးအဖြေများ

Q1- KYN28-24 switchgear တွင် မည်သည့်ဗို့အားအဆင့်များ အသုံးပြုနိုင်သနည်း။

A1- ဤထုတ်ကုန်တွင် အဆင့်သတ်မှတ်ဗို့အား 24kV ရှိပြီး 50/60Hz သုံးဆင့် AC ပါဝါစနစ်များ လွှမ်းခြုံထားသော 50/60Hz နှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ 3.6～12kV နှင့် 24kV အဆင့်များ။

Q2- ခလုတ်ဂီယာတွင် မည်သည့်ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာကို အသုံးပြုသင့်သနည်း။

A2- ပုံမှန်ဖွဲ့စည်းပုံတွင် VS1 (ZN63) အမျိုးအစား ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာတွန်းလှည်း ပါဝင်ပြီး ၎င်းနှင့်လည်း တွဲဖက်အသုံးပြုနိုင်ပါသည်။ VD4 ကဲ့သို့သော စက်မှုလုပ်ငန်းအဆင့်မီ circuit breaker များသည် ပြင်းထန်သော အပြန်အလှန်ဖလှယ်နိုင်မှုကို ပေးဆောင်သည်။

Q3- Kyn28 Switchgear 20kV သည် စက်မှုလုပ်ငန်းနှင့် သတ္တုတူးဖော်ရေးလုပ်ငန်းများကဲ့သို့ လေးလံသောအပလီကေးရှင်းများအတွက် သင့်လျော်ပါသလား။ ဒေတာစင်တာများ?

A3: ဟုတ်တယ်။ ထုတ်ကုန်တွင် အမြင့်ဆုံးအဆင့်သတ်မှတ်ထားသော လက်ရှိ 3150A နှင့် တိုတောင်းသောဆားကစ်ပြတ်တောက်မှု 31.5kA၊ ခိုင်ခံ့သောခံနိုင်ရည်အား သရုပ်ပြပြီး စက်မှုလုပ်ငန်းများတွင် အရေးကြီးသောဝန်ထုပ်ဝန်ပိုးများ၏ ဓာတ်အားဖြန့်ဖြူးမှုလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။ သတ္တုတွင်းလုပ်ငန်းများ၊ ဒေတာစင်တာများ၊ အထပ်မြင့်အဆောက်အအုံများနှင့် အခြားအလားတူအသုံးချမှုများ။
