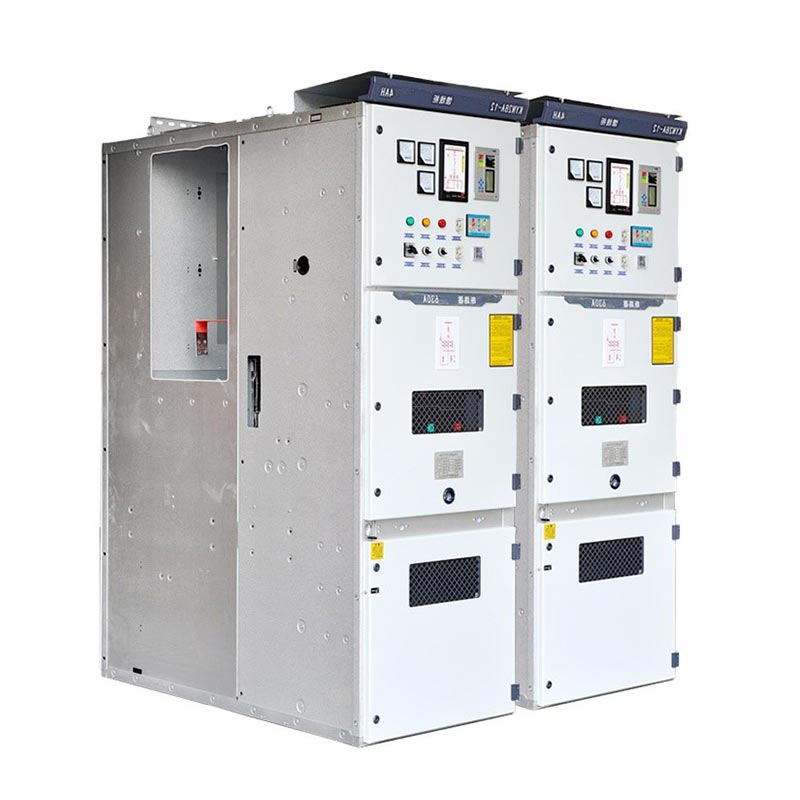

Kyn28 Switchgear 6kv

Usune Kyn28 Switchgear 6kV သည် မိုးလုံလေလုံ AC သံချပ်ကာဖြင့် ထုတ်ယူနိုင်သော သတ္တုအကာအရံရှိသော switchgear တစ်ခုဖြစ်ပြီး၊ 3.6kV~12kV ဗို့အားအဆင့်များ၊ 50/60Hz သုံးဆင့် AC ပါဝါစနစ်များနှင့် ပါဝါအတွင်းရှိ core control and protection device တစ်ခုဖြစ်သည်။ ထုတ်လွှင့်ခြင်းနှင့် ဖြန့်ဖြူးခြင်းလုပ်ငန်းစဉ်။ Zhejiang Usune Electric မှ သီးခြားတီထွင်ထုတ်လုပ်ထားခြင်းဖြစ်ပါသည်။ ထုတ်ကုန် အဆင့်မြင့် ဒီဇိုင်းအယူအဆများနှင့် ရင့်ကျက်သော ကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များ၊ ဘေးကင်းမှု၊ ယုံကြည်စိတ်ချရမှုတို့ကို ဟန်ချက်ညီအောင် ပေါင်းစပ်ထားသည်။ လက်တွေ့ကျကျ။ ၎င်းသည် single busbar နှင့် single busbar segmented systems များ၏ ပါဝါဖြန့်ဖြူးမှုလိုအပ်ချက်များနှင့် ကိုက်ညီပြီး အကြီးစားအောင်မြင်မှုရရှိစေရန်၊ ဓာတ်အား၊ သတ္တုဗေဒ၊ ဓာတုဗေဒနှင့် ဆောက်လုပ်ရေး လုပ်ငန်းများတွင် အသုံးချ၍ ဘေးကင်းပြီး ထိရောက်မှု ရှိစေရန်၊ တည်ငြိမ်သော စွမ်းဆောင်ရည်ဖြင့် ကမ္ဘာလုံးဆိုင်ရာ ဓာတ်အားစနစ်များ လည်ပတ်မှု။

အနိမ့်ဗို့အားခလုတ်ဂီယာ

အလယ်အလတ်ဗို့အားခလုတ်ဂီယာ

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းနှင့် အဓိကအင်္ဂါရပ်များ

1. ဖြုတ်တပ်နိုင်သော Modular ဒီဇိုင်း

Kyn28 Switchgear 6kV core အစိတ်အပိုင်း၊ ဖုန်စုပ်ဆားကစ်ဖြတ်ကိရိယာ (VS1၊ VD4 စသည်ဖြင့်) ကို တပ်ဆင်ထားသည် မိုဘိုင်းတွန်းလှည်းပေါ်တွင်။ ပုံမှန်ပြုပြင်ထိန်းသိမ်းခြင်း၊ စမ်းသပ်ခြင်း သို့မဟုတ် အစားထိုးခြင်းအတွက်၊ circuit breaker trolley သာလျှင် လိုအပ်ပါသည်။ ကက်ဘိနက်တစ်ခုလုံးအား စွမ်းအင်ထုတ်ရန်မလိုအပ်ဘဲ ပြုပြင်ထိန်းသိမ်းမှုအချိန်ကို သိသိသာသာ တိုစေပါသည်။ ဓာတ်အားပြတ်တောက်မှု၏ သက်ရောက်မှုကို လျှော့ချပေးသည်။ တွန်းလှည်းသည် universal ဖြစ်ပြီး လျှင်မြန်စွာ အစားထိုးနိုင်ပြီး စနစ်ကိုလည်း ပိုမိုကောင်းမွန်စေပါသည်။ လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှု ထိရောက်မှု။

2. Metal-clad Compartmentalized Structure

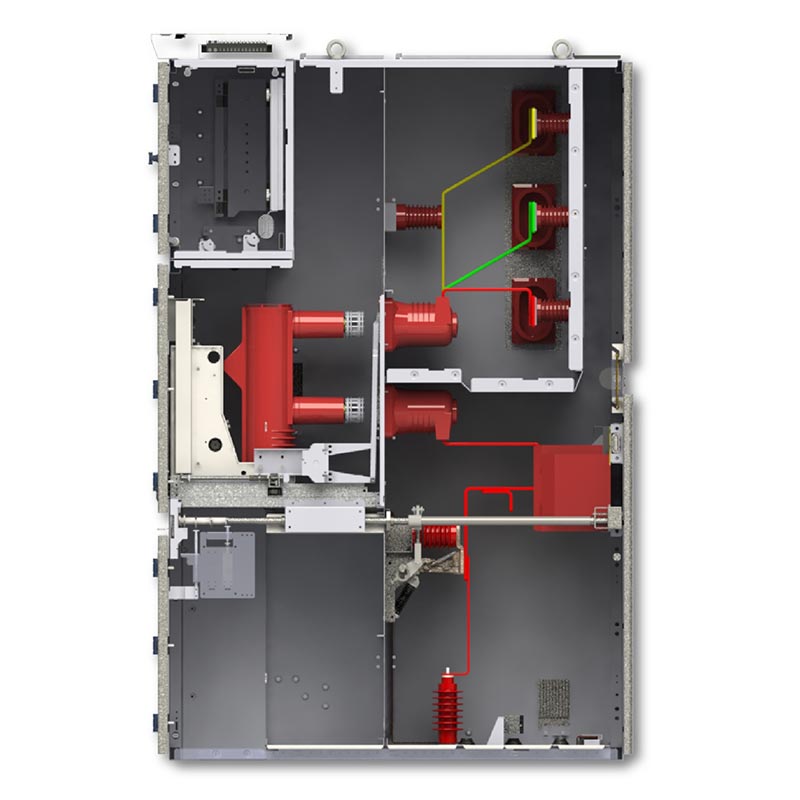

Kyn28 Switchgear 6kV ဗီဒိုကို သတ္တုအပိုင်းများဖြင့် သီးခြားခွဲခန်းလေးခုအဖြစ် ပိုင်းခြားထားသည်- busbar အကန့်၊ ဆားကစ် ဘရိတ်ကာအကန့်၊ ကေဘယ်အခန်းနှင့် ဗို့အားနည်း တူရိယာအခန်း။ အသီးသီး compartment ၏ တိုက်ရိုက်အစိတ်အပိုင်းများကို လုံးဝခွဲထုတ်ထားပြီး အဆင့်မှ အဆင့်သို့ ပျံ့နှံ့မှုကို ထိထိရောက်ရောက် ဟန့်တားပေးပြီး၊ အဆင့်မှ မြေပြင်တွင် ရှော့တိုက်ထားသော ချို့ယွင်းချက်များ၊ cascading ချို့ယွင်းချက်များကို ရှောင်ရှားခြင်း၊ လျှပ်စစ်ရှော့ခ်ဖြစ်နိုင်ခြေကို လျှော့ချခြင်း၊ ပြုပြင်ထိန်းသိမ်းခြင်းနှင့် စက်ကိရိယာများ လည်ပတ်မှုဘေးကင်းရေးတို့ကို မြှင့်တင်ပေးခြင်း။

3. ပြီးပြည့်စုံသော ငါး-ကြိုတင်ကာကွယ်မှု အပြန်အလှန်ကာကွယ်မှု

Mechanical + Electrical Dual Five-prevention Interlocking System ဖြင့် တပ်ဆင်ထားပြီး မှားယွင်းသော လုပ်ဆောင်ချက်များကို ဖယ်ရှားပေးပါသည်။ အရင်းအမြစ်-

- circuit breakers များ မတော်တဆ ဖွင့်ခြင်း သို့မဟုတ် ပိတ်ခြင်းမှ ကာကွယ်ပေးခြင်း။

- ဝန်အောက်ရှိ circuit breaker တွန်းလှည်းကို တွန်း/ဖယ်ရှားခြင်းမှ တားဆီးပေးသည်။

- အားဖြည့်နေစဉ်တွင် grounding switch ကို ပိတ်ခြင်းမှ ကာကွယ်ပေးသည်။

- မြေစိုက်ခလုတ်ကို ပိတ်သောအခါ မတော်တဆ စွမ်းအင်ထွက်ခြင်းကို ကာကွယ်ပေးသည်။

- အားဖြည့်ခန်းထဲသို့ မတော်တဆဝင်ရောက်မှုကို တားဆီးပေးသည်။

4. ကျစ်ကျစ်လစ်လစ်၊ ထိရောက်ပြီး အလွယ်တကူ ချဲ့ထွင်နိုင်သည်။

ကက်ဘိနက်သည် ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံရှိပြီး တပ်ဆင်နေရာချွေတာသည်။ ၎င်း၏ modular ဒီဇိုင်းသည် ပြောင်းလွယ်ပြင်လွယ် ပေါင်းစပ်မှုကို ခွင့်ပြုသည်။ ဓာတ်အားဖြန့်ဖြူးရေးစနစ်၏ တိုးချဲ့လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်ရန် အစိုးရအဖွဲ့ အမျိုးအစားများ တိုးချဲ့ခြင်း၊ အလွယ်တကူလိုက်လျောညီထွေဖြစ်စေသည်။ တစ်ခုတည်းသော busbar နှင့် single busbar segmented systems ကဲ့သို့ မတူညီသော system architectures များသည် အနာဂတ်ကို အဆင်ပြေချောမွေ့စေပါသည်။ စနစ်အဆင့်မြှင့်တင်ခြင်းနှင့် ပေါင်းစပ်ခြင်း။

သက်ဆိုင်သော ပတ်ဝန်းကျင်အခြေအနေများ

1. ပတ်ဝန်းကျင်အပူချိန်: -10 ℃ ~ + 40 ℃

2. အမြင့်- ≤1000m (မီတာ 1000 အထက်မြင့်သောနေရာများအတွက် စိတ်ကြိုက်ဒီဇိုင်းများ ရနိုင်သည်)

3. လေထုစိုထိုင်းဆ- နေ့စဉ်ပျမ်းမျှ နှိုင်းရစိုထိုင်းဆ ≤95%, လစဉ်ပျမ်းမျှ နှိုင်းရစိုထိုင်းဆ ≤90% ( condensing မဟုတ် )

4. ပတ်ဝန်းကျင်ပတ်ဝန်းကျင်- အဆိပ်ဖြစ်စေသော သို့မဟုတ် ပေါက်ကွဲစေတတ်သော ဓာတ်ငွေ့များ၊ ဖုန်မှုန့်အမြောက်အမြားမရှိ၊ မီးလောင်လွယ်သော သို့မဟုတ် ပေါက်ကွဲစေတတ်သော ဓာတ်ငွေ့များ မရှိပါ။ မီဒီယာ

ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

1. Power Plant Auxiliary Systems- ဓာတ်အားလက်ခံခြင်း၊ ဖြန့်ဖြူးခြင်းနှင့် ကာကွယ်ခြင်းအတွက် အသုံးပြုပြီး တည်ငြိမ်မှုရှိစေရန်၊ ဂျင်နရေတာ အရန်စက်ပစ္စည်းများသို့ ပါဝါထောက်ပံ့ခြင်း၊

2. စက်မှုနှင့် သတ္တုတွင်းလုပ်ငန်း ပါဝါဖြန့်ဝေခြင်း- သတ္တုတူးဖော်ခြင်းကဲ့သို့သော ဝန်များသောစက်မှုအခြေအနေများအတွက် သင့်လျော်သည်၊ သတ္တုဗေဒနှင့် ဓာတုဗေဒလုပ်ငန်းများ၊ ပါဝါထောက်ပံ့မှုထိန်းချုပ်မှုနှင့် overload/short-circuit protection လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးခြင်း၊ စွမ်းအားမြင့်ကိရိယာများ;

3. လုပ်ငန်းသုံးနှင့် အထပ်မြင့် အဆောက်အဦများ- စျေးဝယ်စင်တာကြီးများ၊ ရုံးခန်းများ၊ ဟိုတယ်များ စသည်တို့၏ ခွဲရုံများတွင် အသုံးပြုသည်။ အဆောက်အဦပါဝါ၏ ဘေးကင်းသော ဖြန့်ဖြူးမှုနှင့် သန့်စင်မှုဆိုင်ရာ စီမံခန့်ခွဲမှု အောင်မြင်စေရန်၊

4. အများသူငှာ ဓာတ်အားခွဲရုံများ- မြို့ပြနှင့် စက်မှုဓာတ်အားခွဲရုံများတွင် အဓိက အလယ်အလတ် ဗို့အား ဖြန့်ဖြူးရေး စက်များအဖြစ်၊ ဒေသတွင်း မဟာဓာတ်အားလိုင်း တည်ငြိမ်စွာ လည်ပတ်နိုင်စေရေး။

Real-world Application Case

ဖြစ်ရပ်မှန်လေ့လာမှု- Jiangsu ပြည်နယ်ရှိ သံမဏိအုပ်စုကြီးတစ်ခု၏ Rolling Mill Production Line အတွက် ဓာတ်အားဖြန့်ဖြူးရေးစီမံကိန်း

ပရောဂျက်နောက်ခံ- သံမဏိအဖွဲ့၏ လှိမ့်စက်အလုပ်ရုံရှိ လက်ရှိ switchgear သည် အိုမင်းနေပြီး မကြာခဏဖြစ်သည်။ ချွတ်ယွင်းချက်၊ ထုတ်လုပ်မှုလိုင်း၏စဉ်ဆက်မပြတ်လည်ပတ်မှုကိုထိခိုက်စေသည်။ မြင့်မားသောယုံကြည်စိတ်ချရသောအလယ်အလတ်ဗို့အား အစားထိုးရန်အတွက် switchgear လိုအပ်ပါသည်။

ဖြေရှင်းချက်- 28 Usune KYN28-6KV ခလုတ်ဂီယာယူနစ်များကို ရွေးချယ်ထားပြီး 10kV ဓာတ်အားဖြန့်ဖြူးမှုစနစ်နှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ အဆင့်သတ်မှတ်ထားသော 1600A နှင့် 31.5kA (4s)၊ အချိန်တိုအတွင်း VS1 ဖုန်စုပ်ဆားကစ်ဖြင့် ပြင်ဆင်သတ်မှတ်ထားသည် ဖဲချပ်များ။

အကောင်အထည်ဖော်မှုရလဒ်များ- စတင်တာဝန်ယူချိန်မှစ၍ သုံးနှစ်အတွင်း၊ စက်ကိရိယာများသည် ချို့ယွင်းချက်မရှိဘဲ လည်ပတ်နေပါသည်။ ဟိ အလွှာငါးခုပါသော့ချိတ်စနစ်သည် မှားယွင်းလုပ်ဆောင်မှုကို ထိရောက်စွာကာကွယ်ပေးပြီး အပိုင်းပိုင်းခွဲထားသောဖွဲ့စည်းပုံသည် ၎င်းကိုရှောင်ရှားသည်။ အမှားများပျံ့နှံ့ခြင်း။ rolling mill ထုတ်လုပ်မှုလိုင်း၏ ပါဝါထောက်ပံ့မှု တည်ငြိမ်မှုသည် 99.9% လျော့ကျသွားသည်။ နှစ်စဉ် ယွမ် ၅ သန်းကျော် အရှုံးပေါ်ပြီး ဖောက်သည်၏ ချီးကျူးမှုကို ရရှိသည်။

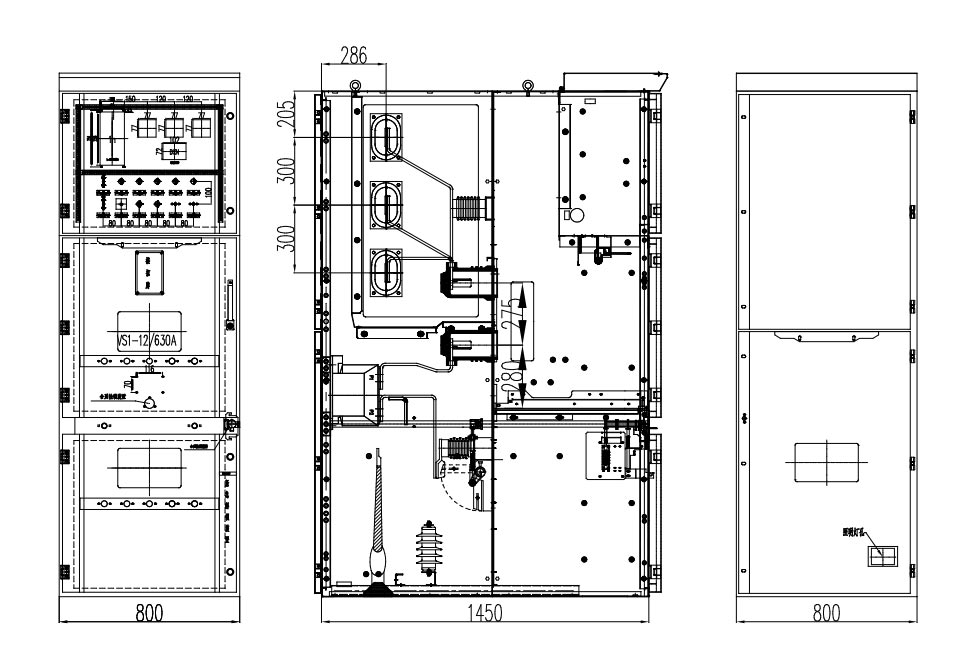

Outer Dimension

စီမံကိန်းအကိုးအကား

Cas-space Rocket Launch Project

စမ်းသပ်မှုအစီရင်ခံစာ

အမေးအဖြေများ

Q1- Kyn28 Switchgear 6kV ၏ အဓိက အားသာချက်များမှာ ရိုးရာပုံသေ switchgear များနှင့် နှိုင်းယှဉ်ပါက အဘယ်နည်း။

A- ရိုးရာ fixed switchgear နှင့် နှိုင်းယှဉ်ပါက Usune KYN28-6KV ၏ အကြီးမားဆုံးအားသာချက်မှာ ၎င်း၏ဖြုတ်တပ်နိုင်သောဒီဇိုင်းဖြစ်သည်။ circuit breaker trolley ကို လွတ်လပ်စွာ ရွှေ့ပြောင်းနိုင်ပြီး နေစဉ်အတွင်း ကက်ဘိနက်တစ်ခုလုံးကို ပါဝါပိတ်ရန် လိုအပ်ကြောင်း၊ ပြုပြင်ထိန်းသိမ်းခြင်း၊ ဓာတ်အားပြတ်တောက်ခြင်း၏သက်ရောက်မှုကို သိသိသာသာလျှော့ချခြင်း။ တစ်ချိန်တည်းမှာပင် ၎င်း၏ သတ္တုသံချပ်ကာများကို အပိုင်းပိုင်းခွဲထားသည်။ ဖွဲ့စည်းတည်ဆောက်ပုံနှင့် ပြည့်စုံသော အကာအကွယ်ငါးခုပါသော့ချိတ်စနစ်သည် လုံခြုံမှုကို မြှင့်တင်ပေးပါသည်။ Modular ဒီဇိုင်းက စီစဉ်ပေးတယ်။ ချဲ့ထွင်ခြင်းနှင့် စနစ်ပေါင်းစည်းခြင်း ၊ ရှုပ်ထွေးသော ဓာတ်အားဖြန့်ဖြူးမှု လိုအပ်ချက်များကို လိုက်လျောညီထွေဖြစ်စေပြီး အလုံးစုံနိမ့်ကျမှုကို ဖြစ်စေသည်။ lifecycle ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်။

Q2- ဤခလုတ်ဂီယာကို အမြင့်မြင့် သို့မဟုတ် အထူးပတ်ဝန်းကျင်များတွင် လိုက်လျောညီထွေဖြစ်စေနိုင်ပါသလား။ စိတ်ကြိုက်သတ်မှတ်ခြင်းစက်ဝန်းကဘာလဲ။

A: ဟုတ်ပါတယ်။ အမြင့် 1000 မီတာရှိသော ပတ်ဝန်းကျင်များအတွက် Usune သည် လျှပ်ကာဒီဇိုင်းနှင့် အစိတ်အပိုင်းရွေးချယ်မှုကို အကောင်းဆုံးဖြစ်အောင် လုပ်ဆောင်ပေးမည်ဖြစ်သည်။ အဘို့ သံချေးတက်သော၊ စိုထိုင်းဆမြင့်သော၊ ဖုန်ထူသောပတ်ဝန်းကျင်များကဲ့သို့သော အထူးပတ်ဝန်းကျင်များ၊ စိတ်ကြိုက်ဖြေရှင်းနည်းများ သံချေးတက်ခြင်းအပေါ်ယံပိုင်း၊ ပိုမိုကောင်းမွန်သော အလုံပိတ်များနှင့် ဖုန်မှုန့်ဒဏ်ခံအတားအဆီးများကို ပံ့ပိုးပေးနိုင်ပါသည်။ စံနှုန်းများအတွက် ထုတ်လုပ်မှုစက်ဝန်း စိတ်ကြိုက်ထုတ်ကုန်သည် 15-20 ရက်အတွင်း စိတ်ကြိုက်ပြင်ဆင်မှုရှုပ်ထွေးမှုနှင့် မှာယူမှုအရေအတွက်ပေါ်မူတည်၍ ခန့်မှန်းခြေအားဖြင့် 15-20 ရက်ဖြစ်သည်။

Q3- ထုတ်လုပ်သူတစ်ဦးအနေဖြင့် Usune သည် ရောင်းချပြီးနောက်တွင် မည်သည့်နည်းပညာပံ့ပိုးမှုဝန်ဆောင်မှုများကို ဆောင်ရွက်ပေးသနည်း။

A- အရင်းအမြစ်စက်ရုံအနေဖြင့် Usune သည် အပြည့်အဝ lifecycle ဝန်ဆောင်မှုများကို ပံ့ပိုးပေးသည်- ကြိုတင်ရောင်းချမှုတွင် ဖြေရှင်းချက်ဒီဇိုင်း၊ ကန့်သတ်ချက်ပါဝင်သည်။ ရွေးချယ်ခြင်းနှင့် နည်းပညာဆိုင်ရာ တိုင်ပင်ဆွေးနွေးခြင်း၊ အရောင်းနောက်ဆက်တွဲတွင် ထုတ်လုပ်မှုတိုးတက်မှုကို ခြေရာခံခြင်းနှင့် စက်ရုံစမ်းသပ်ခြင်းများ ပါဝင်သည်။ ပူးပေါင်းဆောင်ရွက်မှု; အခမဲ့ တပ်ဆင်ခြင်းနှင့် ကော်မရှင်ပေးခြင်း၊ အော်ပရေတာသင်တန်း၊ 1 နှစ် စက်ကိရိယာ အာမခံ ပါဝင်သည်။ တစ်သက်တာအပိုပစ္စည်းများ ထောက်ပံ့ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်း ဝန်ဆောင်မှုများနှင့် နည်းပညာဆိုင်ရာ လိုအပ်ချက်များကို 24 နာရီ ကမ္ဘာလုံးဆိုင်ရာ တုံ့ပြန်မှုသေချာစေရန် တည်ငြိမ်သောစက်ကိရိယာလည်ပတ်မှု။
